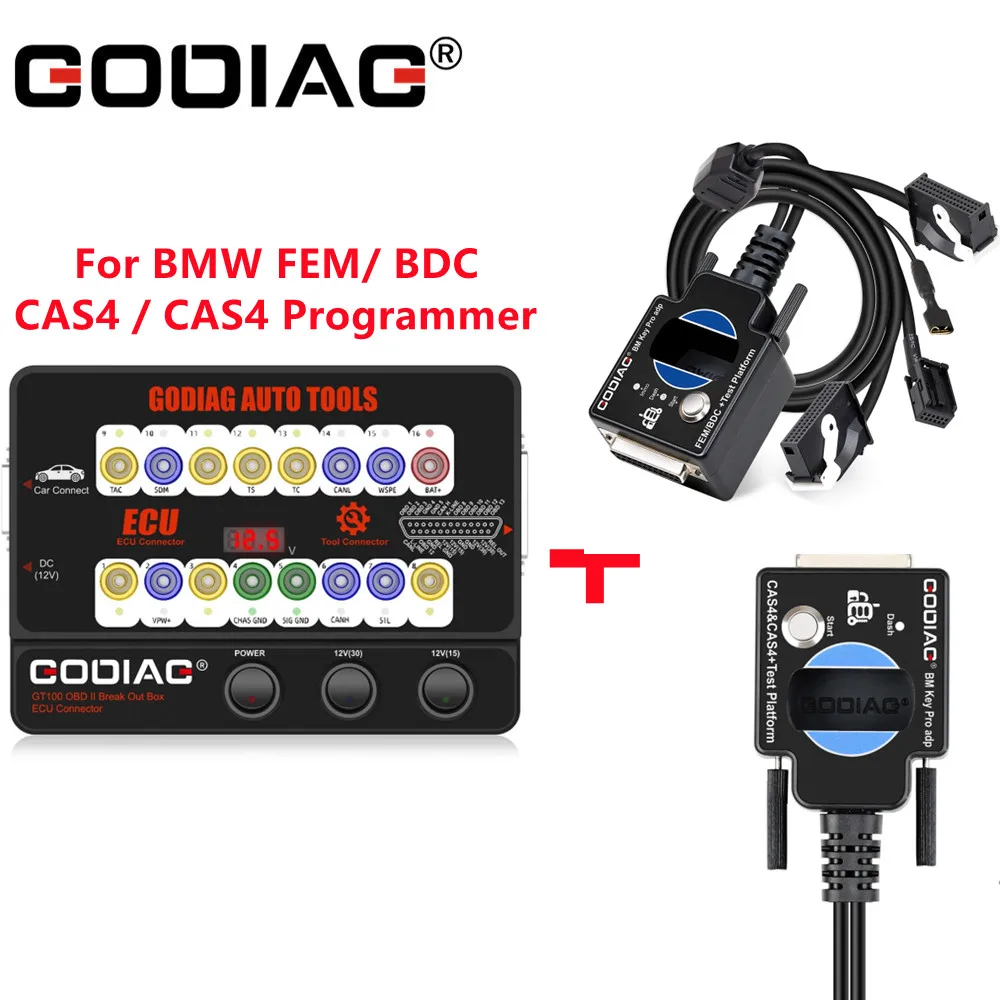

Тестовая платформа GODIAG GT100 OBD II для BMW FEM BDCCAS4 CAS4 +, для программирования ЭБУ, диагностический инструмент

GODIAG GT100 автоинструменты OBD II разрывная коробка разъем ECU

GODIAG GT100Является новейшей тестовой платформой для обнаружения связи по протоколу OBDII и обслуживания/диагностики/программирования/кодирования ECU.

Он может преобразовать автомобильный интерфейс OBD2 в 16-контактный для обнаружения сигнала и преобразования электрического уровня. Возможность подключения одиночных или нескольких модулей автомобиля.

Его можно подключить к любому диагностическому инструменту, чтобы определить, поддерживает ли связь с автомобилем. Он также может подавать питание автомобилю, когда вы меняете батарею, чтобы не потерять данные модуля управления автомобилем, автоматически блокируется, выходит из строя ключевой пульт дистанционного управления и включается светильник неисправности.

Функция GODIAG GT100 и руководство по эксплуатации

-Подключив автомобиль и диагностический инструмент через OBDII, светодиодный Godiag gt100 покажет, поддерживает ли диагностический интерфейс OBDII хорошую связь с автомобилем.-Отслеживайте напряжение интерфейса OBDII автомобиля и отображайте его в режиме реального времени. Если напряжение меньше 11 в, прекратите диагностику и программирование, чтобы избежать невозможности транспортного средства

Запуск/потеря данных/Блокировка модуля

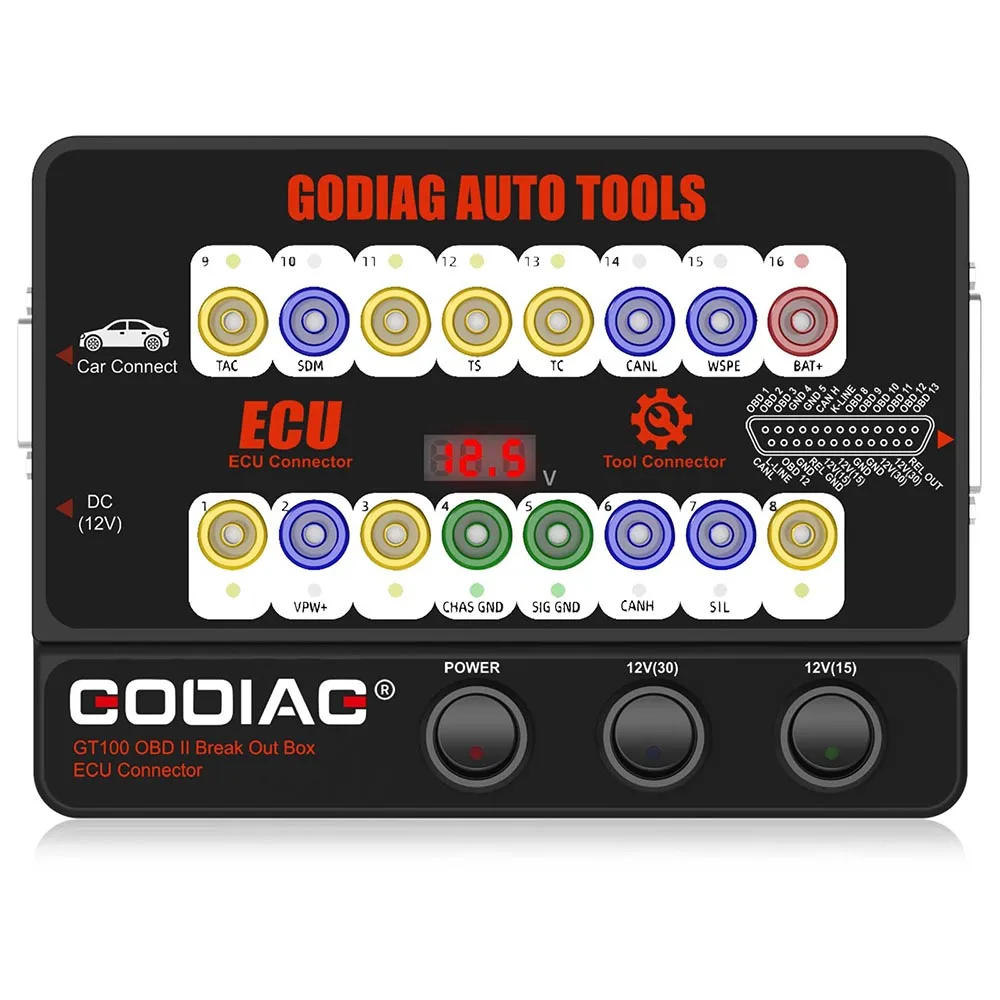

Значение индикатора:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление5. Заземление сигнала6. SAEJ2284 "CAN" высокий7. Провод ISO9141-2 и iso, DIS4230-4K8. Изготовление на заказ 9. Изготовление на заказ10. SJE1850 провод автобус->11. Производитель на заказ12. Производитель на заказ13. Производитель на заказ14. SAEJ2284 "CAN" низкий15. Провод ISO9141-2 и ISO/DIS 4230-4L16. Положительный автомобильный аккумулятор

1. Детектор протокола OBDII и обнаружение связи

1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.2). Когда устройство отобразит напряжение, включите выключатель питания GODIAG GT100.3). Затем Подключитесь к диагностическому прибору, когда прибор связывается с автомобилем, светильник или мигает светодиодный индикатор соответствующего протокола. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. При успешном общении соответствующие CAN-H и CAN-L тускнеют или мерцают слабо)

2. Подключение ECU: Подключение одного модуляGODIAG GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

1). Подключите ЭБУ К цветные джемперы. (Если ЭБУ является протоколом CAN, проверьте, нужно ли вам подключать резистор 120 Ом.)2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или от адаптера питания переменного тока.3). Для диагностики и программирования одного ЭБУ, подключив диагностический инструмент или программатор ЭБУ.3. Удлинитель банановой вилки:

Расширьте 16-контактный интерфейс OBDII автомобиля, чтобы узнать, хорошее ли соединение с интерфейсом OBDII, что удобно для проверки формы волн напряжения интерфейса OBDII.

Преобразуйте диагностический интерфейс OBD1 в стандартный OBD2

Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с протоколом связи Диагностического Интерфейса.

5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров обнаруживать и обслуживать.

6. Когда использовать удлинительные кабели: место расположения Диагностического Интерфейса слишком узкое для подключения к диагностическому инструменту, или пользователь обнаружит, что диагностический кабель недостаточно длинный во время обслуживания. Его можно удлинить на 1,2 метров.

7. Возможность питания автомобиля при замене использованной батареи.

1). Подготовьте аккумулятор A для подачи питания, подключившись к № 16/4/5 отверстий Godiag GT100 и к диагностическому интерфейсу OBD2.[Примечание 1. Включите выключатель питания Godiag GT100. 2. Не включайте выключатель зажигания и не запускайте машину]2). Затем Замените совершенно новый аккумулятор B на использованный аккумулятор в автомобиле, что гарантирует полное питание автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания модуля управления ECU.8. Специальный адаптер будет выпущен (помощь в подключении GT100 к специальному модулю ECU)

Тестовая платформа GODIAG для программирования BMW FEM/ BDC

Godiag FEM / BDC испытательная платформа для программирования-это специальное устройство, разработанное для слесарей BMW, инженеров по техническому обслуживанию и инженеров по программированию FEM / BDC.

Godiag FEM / BDC тестовая платформа программирования 5 Основные характеристики:

1. Обеспечьте слесарям простое и удобное соединение с системой иммобилайзера FEM/BDC.

2. Выполните тест синхронизации для запрограммированного FEM / BDC и ключа

3. Обеспечьте тестовую среду для инженеров, которые профессионально рециркулируют FEM/BDC.

4. Помогите инженерам по обслуживанию автомобиля проверить, правильно ли синхронизированы FEM/BDC и ключ.

5. Предоставьте профессиональных инженеров с подключением модулей и инструментов FEM BDC.

Работая вместе с Godiag GT100 и xhorse vvdi 2/для bmw vvdi bim tool / Autel im608 и т. д., тестовая платформа Godiag FEM / BDC может запрограммировать новый ключ, можно добавить новый ключ и заменить МОДУЛЬ ECU FEM / BDC.

2. Разрешено подключить эту тестовую платформу к модулю FEM / BDC, чтобы проверить, может ли она общаться или есть какие-либо неисправности.

3. Используется для считывания и резервного копирования данных после предварительной обработки, используется для замены модуля иммобилайзера FEM / BDC

4. Перед установкой модуля FEM / BDC обратно в автомобиль его можно использовать для проверки синхронизации программируемого ключа с FEM / BDC.

5. Тестовая платформа Godiag FEM / BDC может помочь расширить бизнес для инженеров, которые опытны программировать ключи FEM / BDC.

Когда владелец автомобиля потерял ключ, он/она может удалить модуль FEM / BDC и соответствующий ЭБУ, затем отправить их слесару для программирования нового ключа, также выполните тест синхронизации запрограммированного ключа и FEM / BDC.

6. Устранение неисправностей-когда ключ не может запустить автомобиль, эту тестовую платформу можно использовать, чтобы определить, вызвано ли это несоответствием между FEM / BDC и ключом.

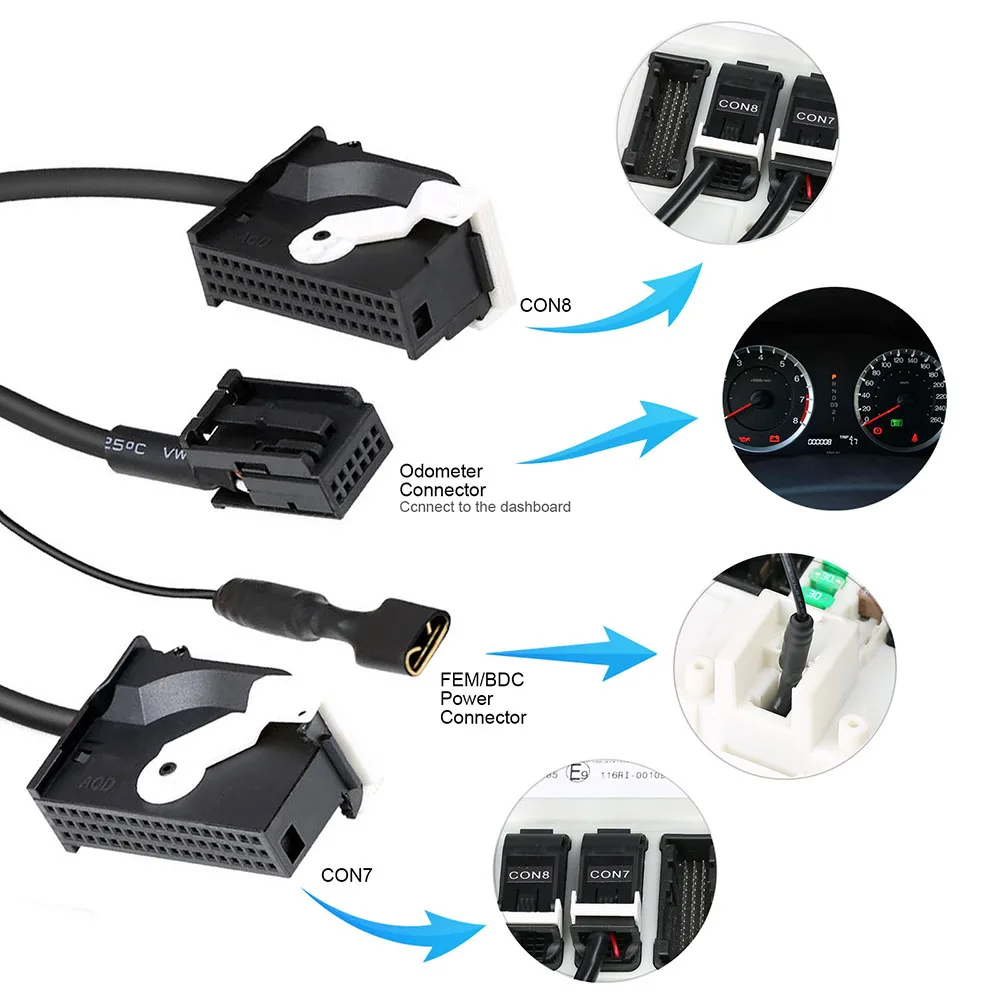

7. На этой тестовой платформе используется специальный быстрый разъем OEM FEM / BDC, что делает соединение проще, удобнее и надежнее. Он не сгибает контактный контакт модуля FEM / BDC.

8. GODIAG для BMW FEM / BDC описание структуры испытательной платформы для программирования

1) гнездовой разъем DB25 (используется для подключения порта DB25 типа «папа» GODIAG GT100)

2) Имитация запуска зажигания.

9. Размер

1. Работая вместе с Godiag GT100 и xhorse vvdi 2/для bmw vvdi bim tool / Autel im608 и т. д., тестовая платформа Godiag CAS4 / CAS4 + может запрограммировать новый ключ, когда все ключи потеряны,Можно добавить новый ключ и заменить модуль CAS4 / CAS4 + ECU.

2. Перед установкой обратно модуля CAS4 /CAS4 + в автомобиль, вам разрешается подключить эту тестовую платформу к модулю CAS, чтобы проверить, может ли он общатьсяИли есть неисправность.

3. Используется для считывания и резервного копирования данных после предварительной обработки, используется для замены модуля иммобилайзера CAS4 / CAS4 + (например: замена 2-портового CAS4 на 3-портовую систему иммобилизации с комфортным доступом.)

4. Перед установкой модуля CAS4 / CAS4 + обратно в автомобиль его можно использовать для проверки синхронизации программируемого ключа с cas4 cas4 +.

5. Тестовая платформа Godiag CAS4 CAS4 + может помочь расширить бизнес для инженеров, которые умели программировать CAS4 /CAS4 + key.Когда владелец автомобиля потерял ключ, он/она может удалить модуль CAS4 и соответствующий ЭБУ, затем отправить их слесару для программирования нового ключа, также выполните тест синхронизации запрограммированного ключа и CAS4 / CAS4 +.

6. Устранение неисправностей-когда ключ не может запустить автомобиль, эту тестовую платформу можно использовать, чтобы определить, вызвано ли это несоответствием между cas4 cas4 + и ключом.

7. На этой тестовой платформе используется специальный OEM cas4 + быстрый разъем, что делает соединение проще, удобнее и надежнее. Он не сгибает контактный контакт модуля CAS4 CAS4 +.

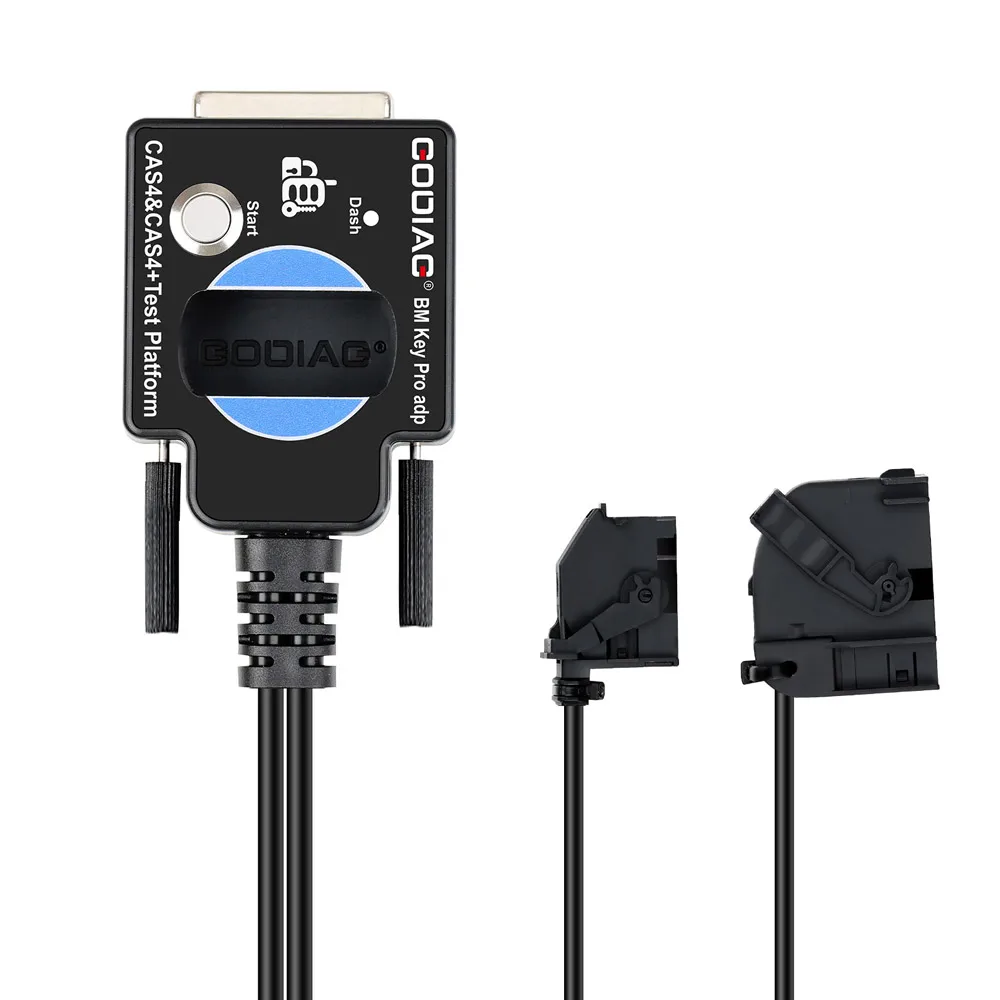

8. GODIAG для BMW CAS4 /CAS4 + описание структуры испытательной платформы для программирования

1) гнездовой разъем DB25 (используется для подключения штекера порта GODIAG GT100 / GODIAG OBD2).2) Имитация запуска зажигания.3) иммобилайзер, имитирующий индикатор приборной панели.4) Зона чувствительности ключа.5) винтовой болт.6) Godiag OEM специальный CAS4 CAS4 + адаптер питания или адаптер связи.7) Специальный адаптер управления запуском CAS4 CAS4 + Godiag OEM.9. Размер

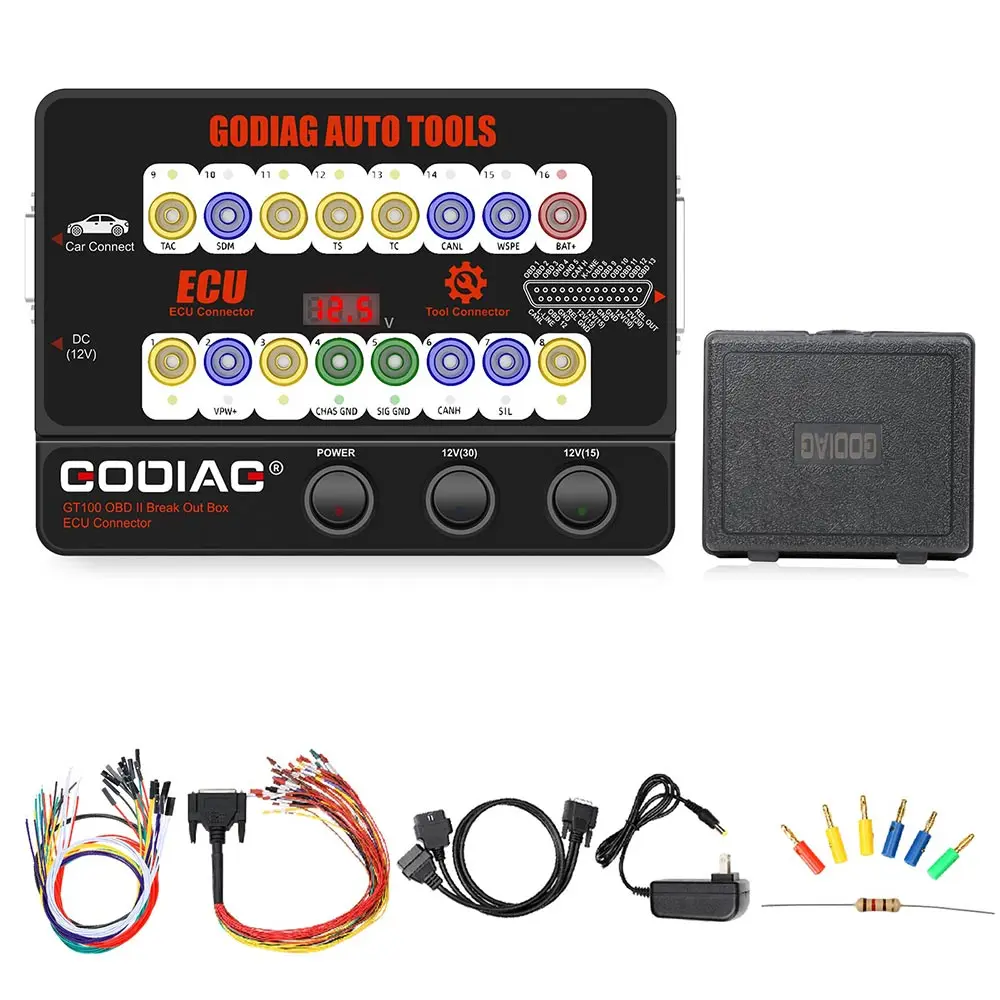

Посылка входит:Хост-1 шт.Удлинительный кабель 2 в 1 xOBD, 1 шт.1 шт. цветной перемычка1 шт. источник питания 12 В1 шт. x сопротивление 120 ОмШтекер xBanana, 6 шт.Аксессуары xWire 24 шт., разъем Dupont 2,54 мм, гнездовые штифты

1 шт. x GODIAG для BMW FEM/ BDC тестовая платформа для программирования

1 шт. x Кабель GODIAG OBD2-OBD25

Хост-1 шт.Удлинительный кабель 2 в 1 xOBD, 1 шт.1 шт. цветной перемычка1 шт. источник питания 12 В1 шт. x сопротивление 120 ОмШтекер xBanana, 6 шт.Аксессуары xWire 24 шт., разъем Dupont 2,54 мм, гнездовые штифты

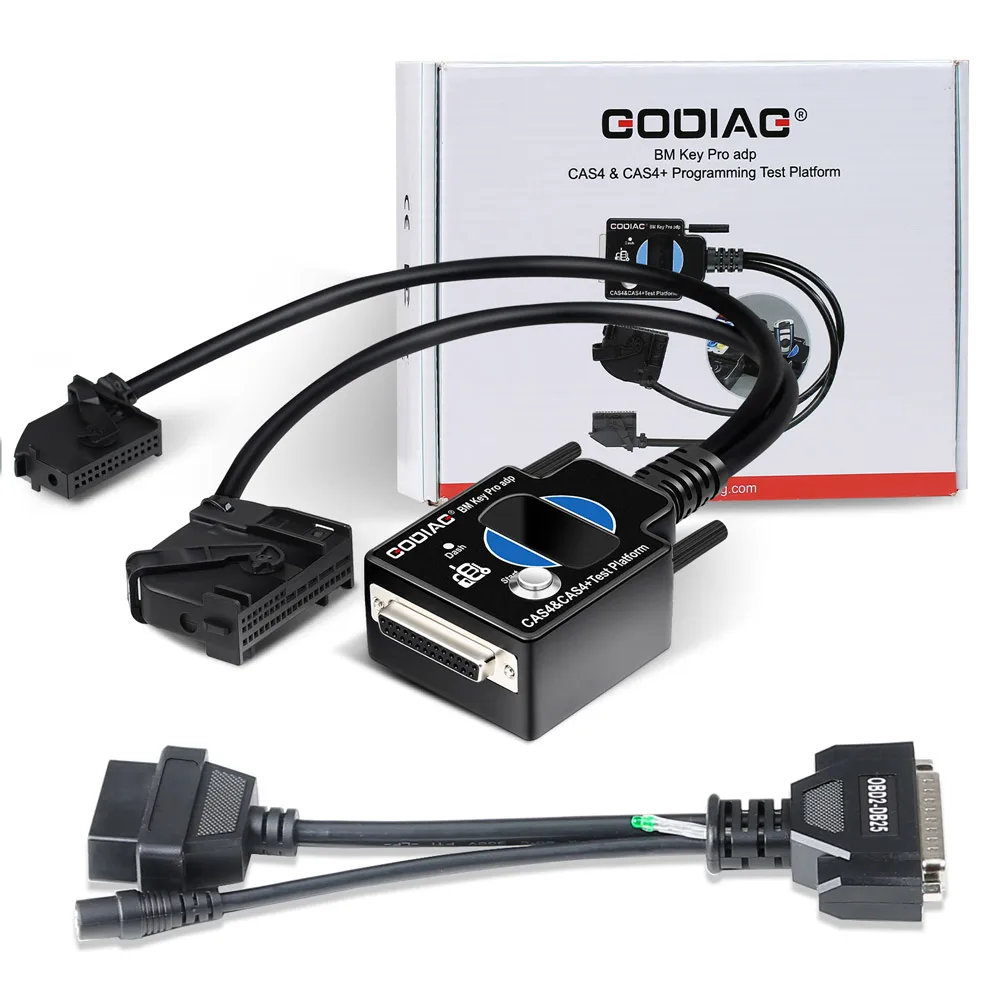

1 шт. x GODIAG для BMW CAS4 и CAS4 + тестовая платформа программирования
