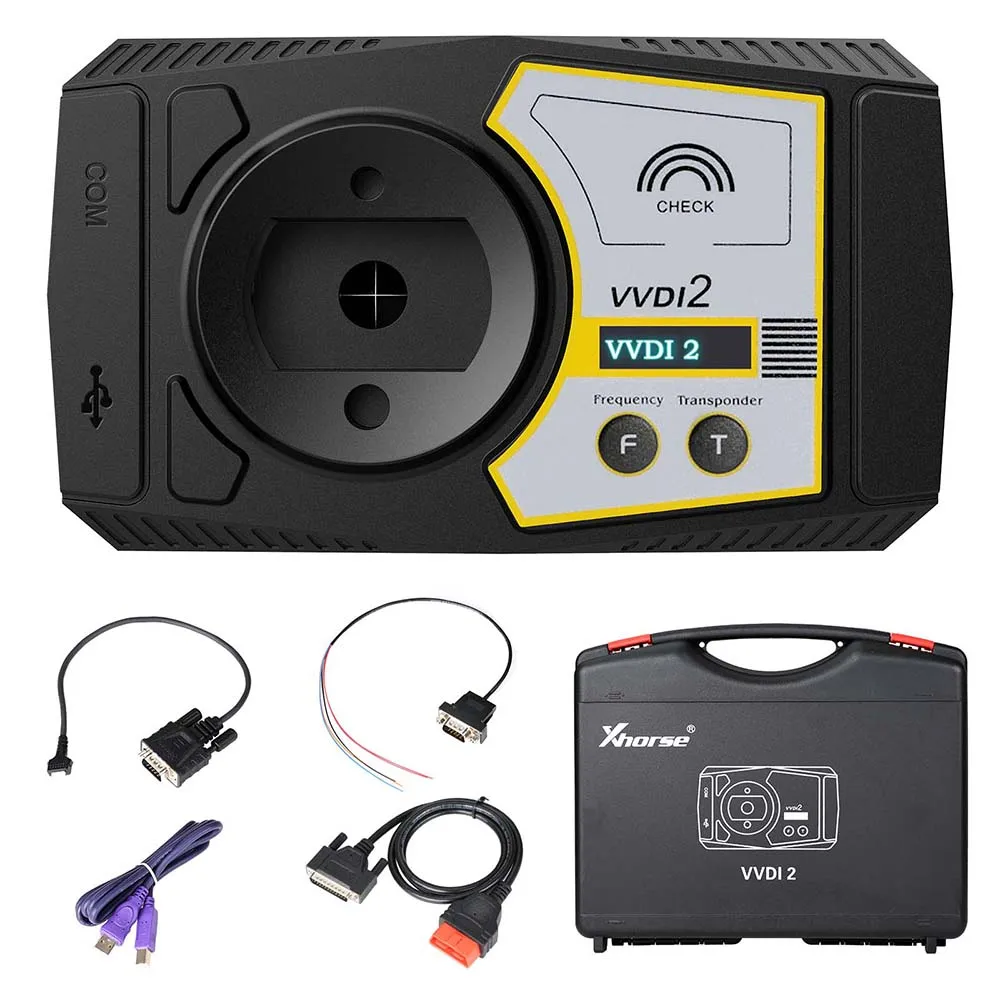

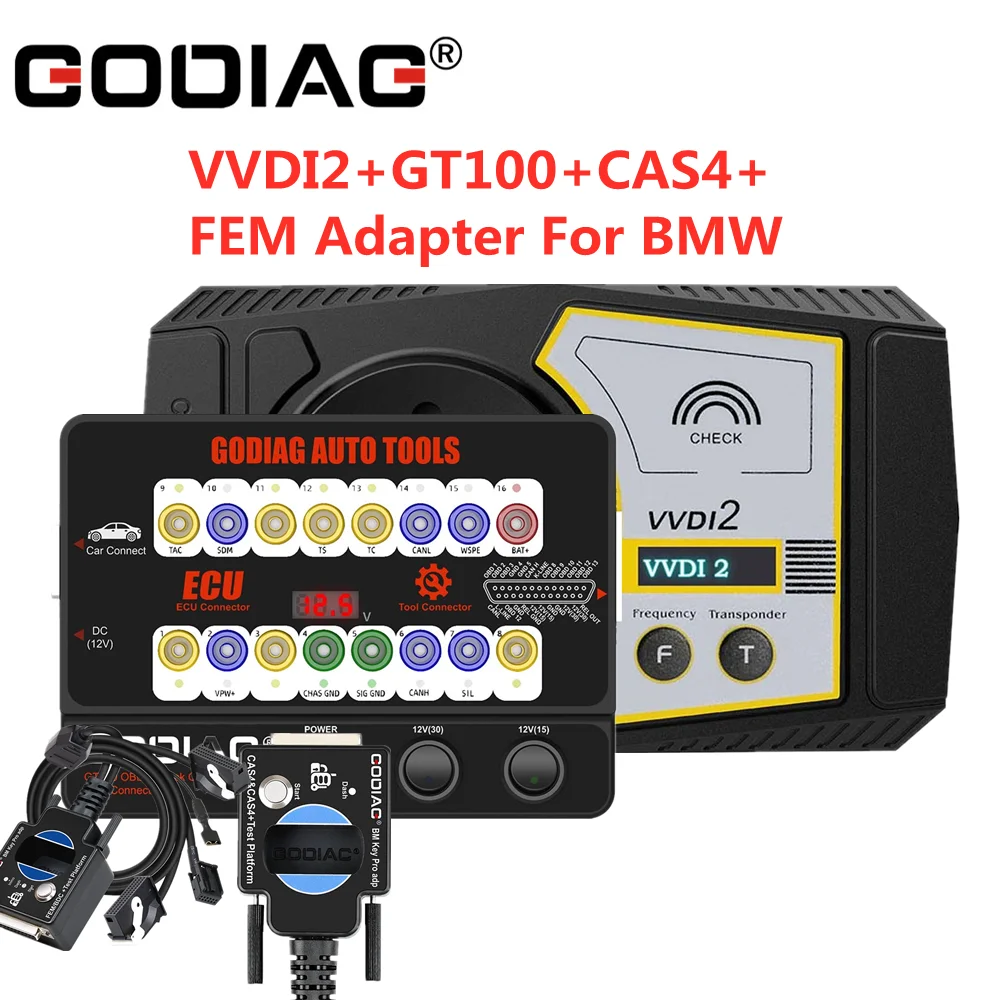

Полный автомобильный диагностический инструмент Xhorse Commander VVDI2, работает с адаптером GT100 OBD II Break Out Box CAS4 CAS4 + FEM для BMW

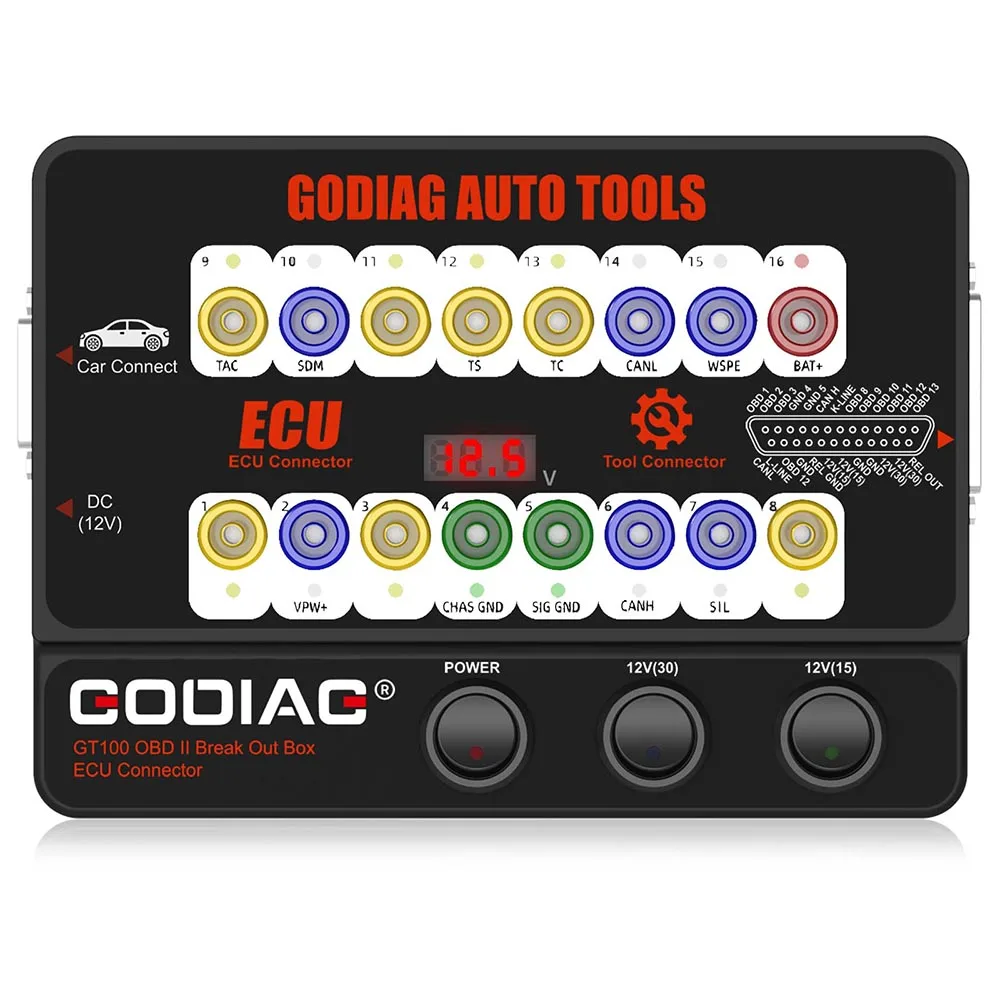

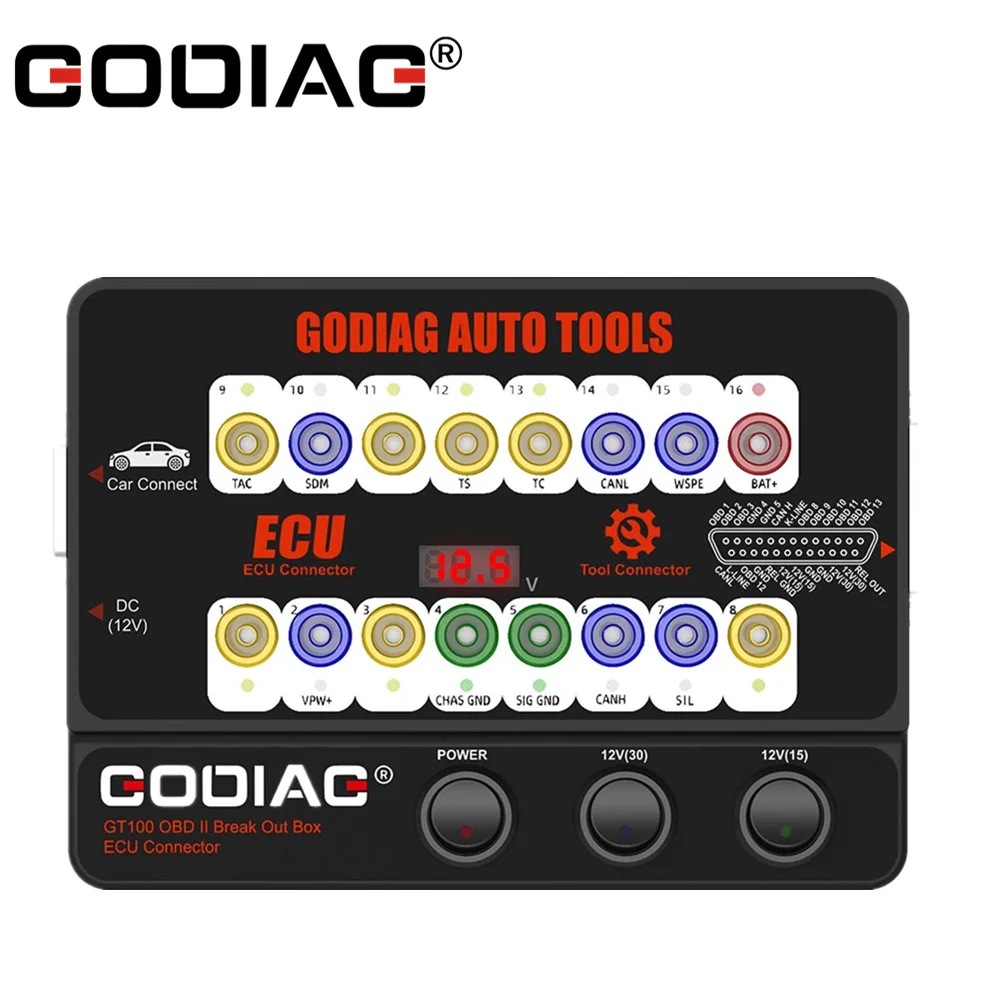

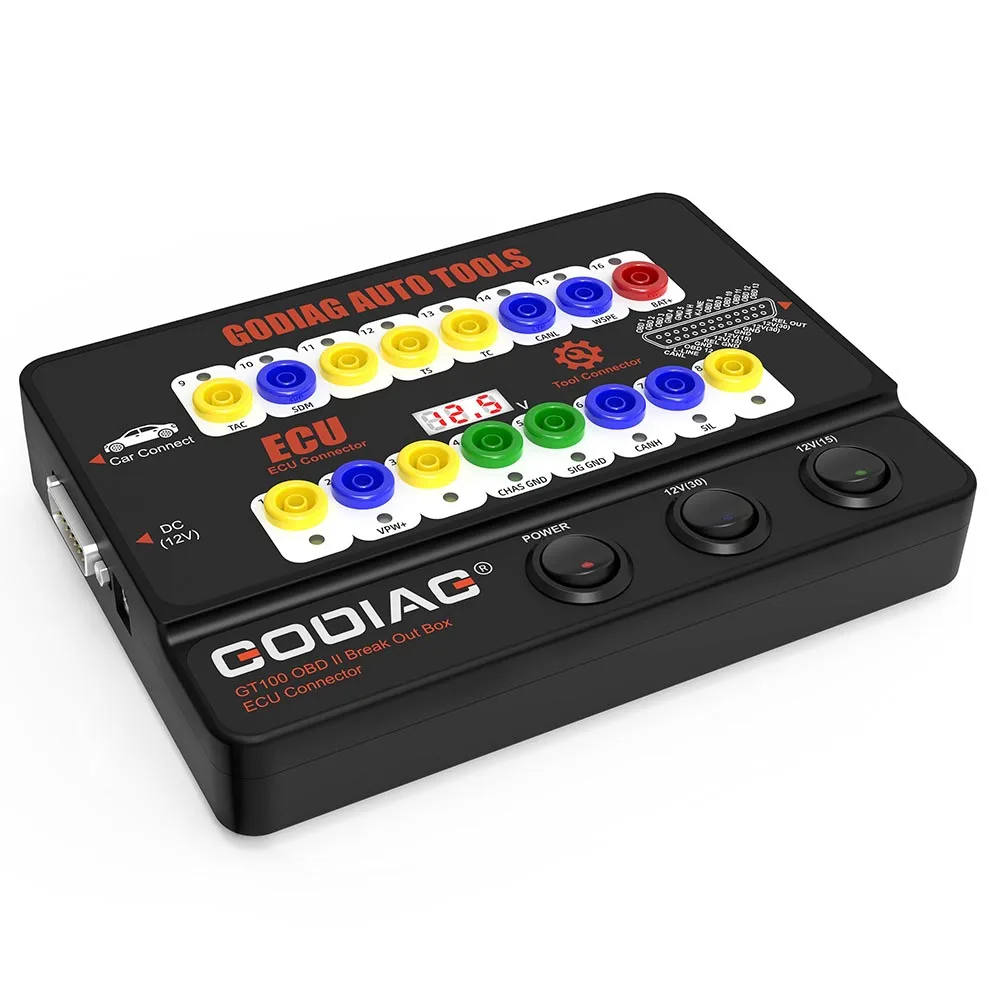

GODIAG GT100 авто инструменты OBD II разъём коробки ECU

GODIAG GT100Является последней испытательной платформой для обнаружения протокола OBDII и обслуживания/диагностики/программирования/кодирования ECU.

Он может преобразовать автомобильный интерфейс OBD2 в 16 pin для обнаружения сигнала и преобразования электрического уровня. Возможность подключения отдельных модулей или нескольких модулей транспортного средства.

Он может быть подключен к любому диагностическому инструменту, чтобы сказать, является ли Автомобильная связь хорошей или нет. Он также может поставить питание на автомобиль, когда вы меняете батарею, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, клавиша дистанционного управления выходит из строя, и светильник неисправности включается.

GODIAG GT100 функция и руководство по эксплуатации

-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать невозможности транспортного средства

Для запуска/потери данных/блокировки модуля

Значение индикатора:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ 9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

1. Протокол OBDII детектор и обнаружение связи

1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.2). Когда устройство отображает напряжение, включите выключатель питания GODIAG GT100.3). Затем подключите к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола будет включать светильник или мигать. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда общение будет успешным, соответствующие CAN-H и CAN-L будут тускнеть или мерцать слабо)

2. Соединение ECU: одномодульное соединениеGODIAG GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или от адаптера питания переменного тока.3). Диагностировать и программировать для одного ECU путем подключения диагностического инструмента или программиста ECU.3. Удлинительное соединение штепсельной вилки банана:

Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее или нет подключение интерфейса OBDII, что удобно для тестирования сигнала напряжения интерфейса OBDII.

Преобразование Диагностического Интерфейса OBD1 в стандартный OBD2

Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.

5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

6. Когда использовать удлинительные кабели: пространство Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

7. Возможность питания автомобиля при замене использованного аккумулятора.

1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.[Примечание 1. Включите выключатель питания Godiag GT100. 2. Не включайте переключатель зажигания, не запускайте автомобиль]2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания к модулю управления ECU.8. Выделенный адаптер будет выпущен (help GT100 подключается к специальному модулю ECU)

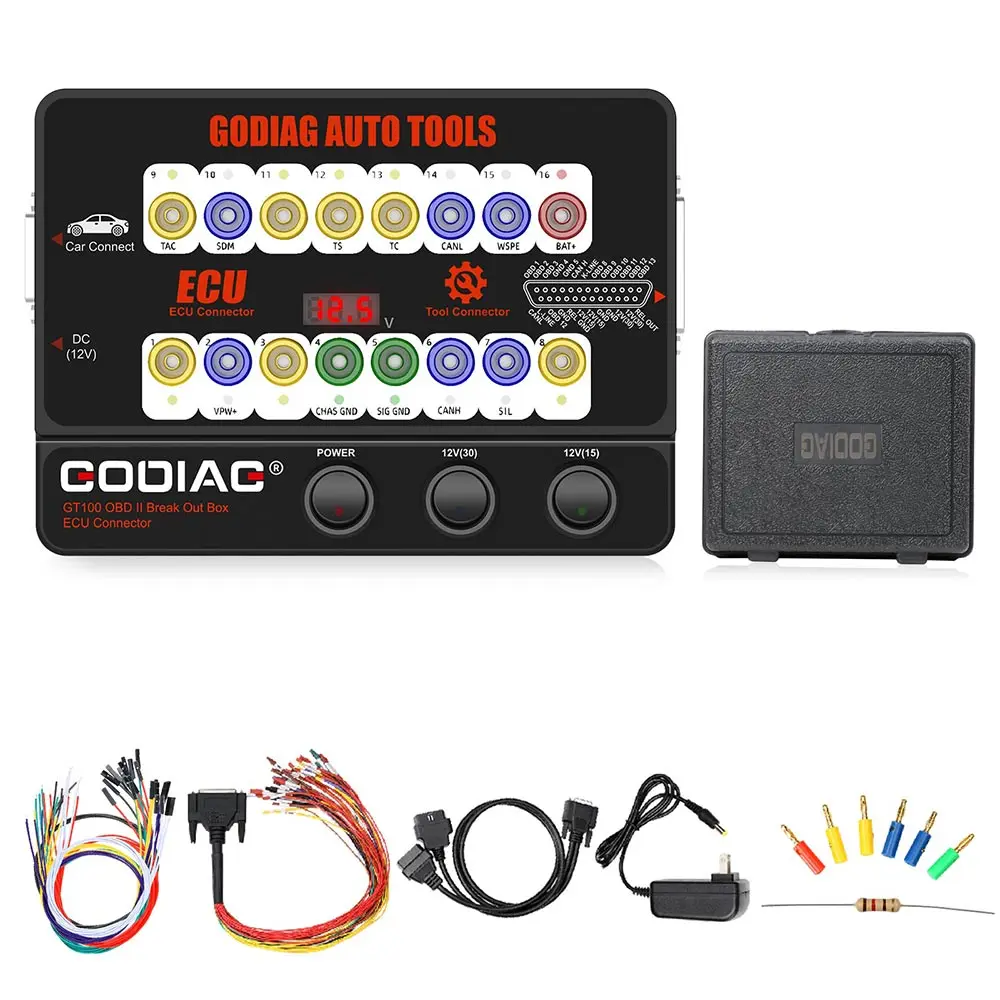

Посылка включает в себя:1 шт. хост1 шт. xOBD 2-в-1 кабель-удлинитель1 шт xColored соединительный кабель1 шт. xPower питания 12V1 шт. xResistance 120 Ом6 шт. штепсельная вилка xBanana24 шт. xWire аксессуары, Dupont 2,54 мм Разъем женские контакты

1 * VVDI полный

1 * Адаптер CAS4

1 * FEM адаптер
