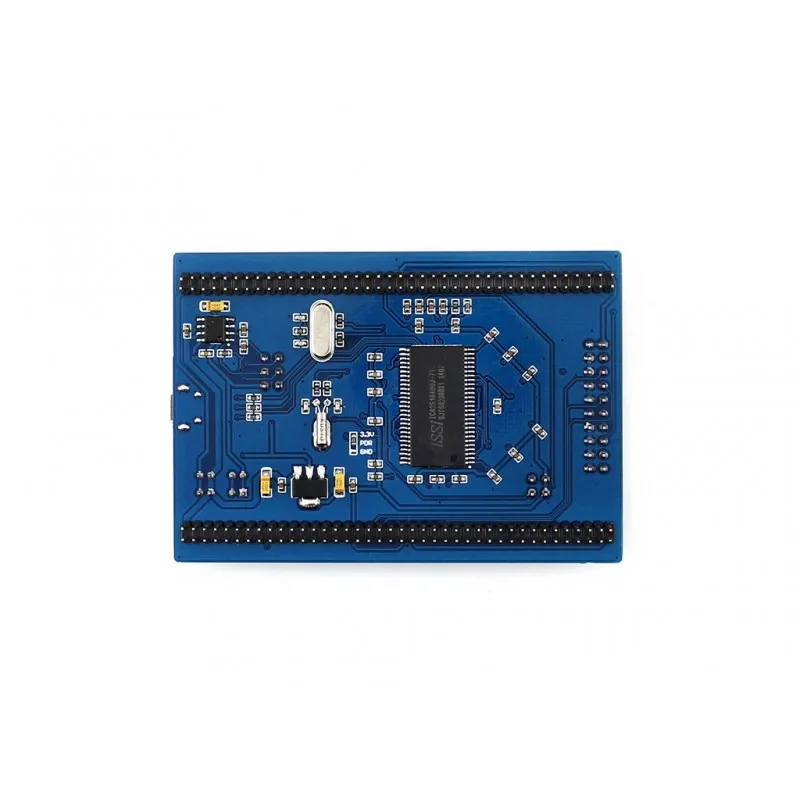

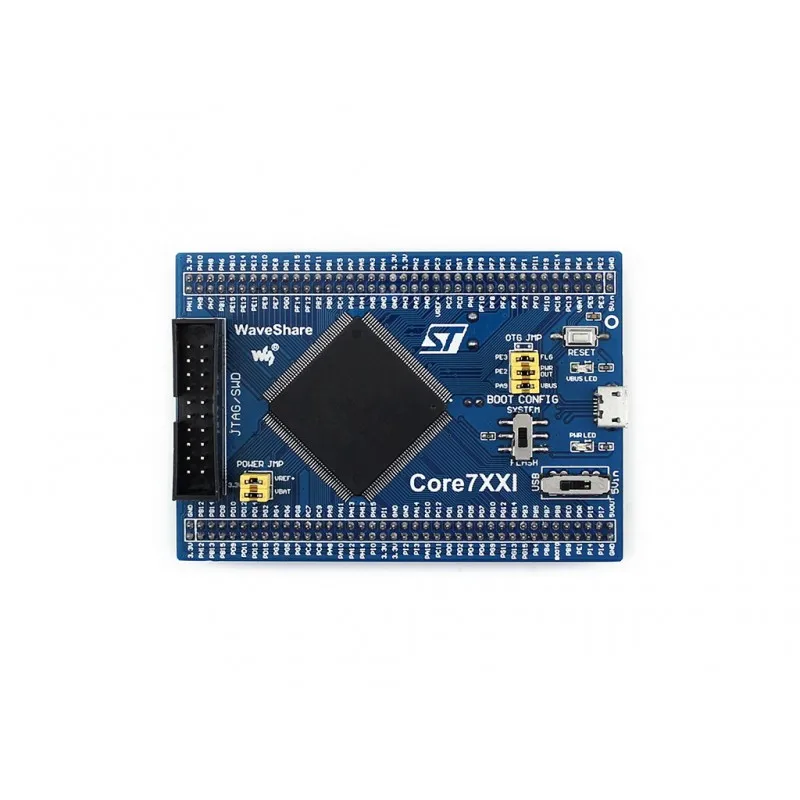

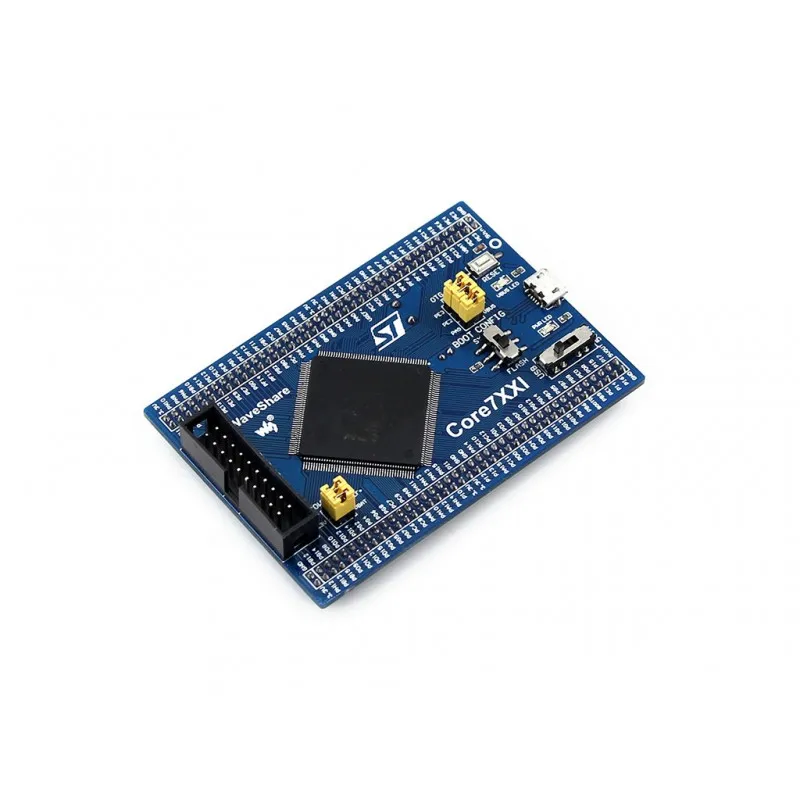

STM32 STM32F746IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки
Обзор

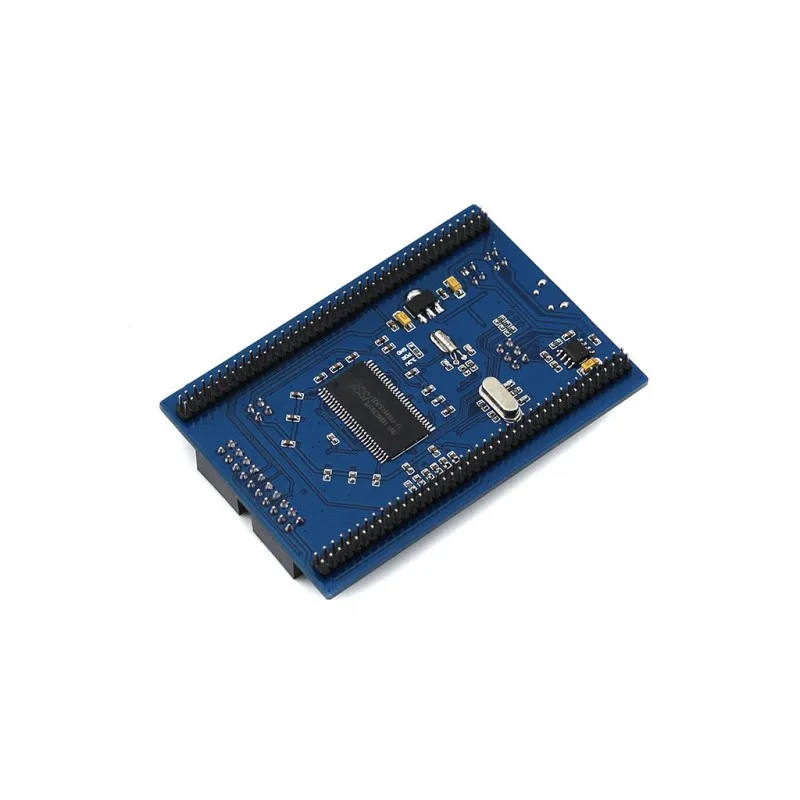

Core746I-это основная плата STM32 MCU, предназначенная дляSTM32F746IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

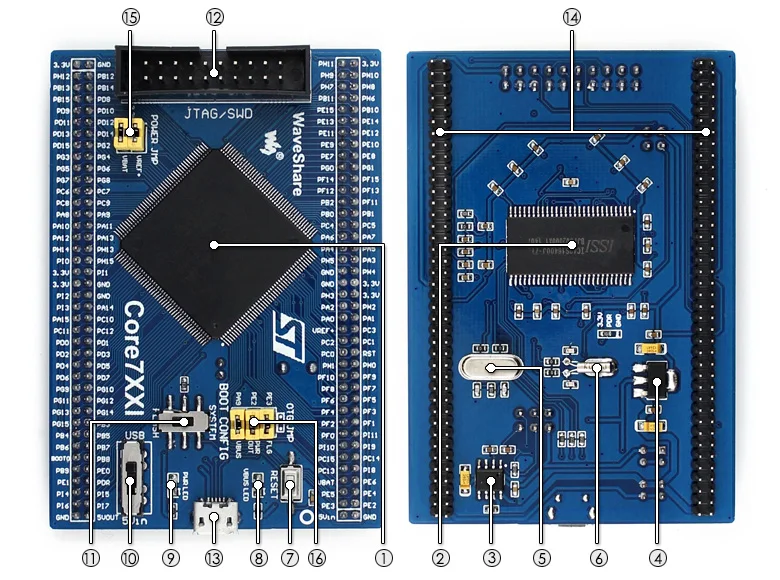

Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д. Бортовой 64 М бит SDRAM Все порты ввода/вывода доступны на контактных заголовках JTAG/SWD Программирование/интерфейс отладки 2,0 ммШаг заголовка, возможно подключение к вашей панели приложенийЧто на Core746I
STM32F746IGT6:Высокая производительность STM32 MCU, который характеристики:Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускорительОсобенности:Инструкции по одноцикличному DSPРабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГцОперационной Напряжение:1,7 V-3,6 VПосылка:LQFP176Память:1024kB Flash, 320 + 16 + 4kB SRAMMCU интерфейсы связи:6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xspdifrx, 1xHDMI-CECUSB 2,0-1 шт. OTG FSUSB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)1x10/100 Ethernet MACAD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAPIC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)MIC2075:Бортовое USB устройство управления питаниемAMS1117-3.3:3,3 V регулятор напряжения8 м с украшением в виде кристаллов32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкойКнопка сбросаVBUS светодиодныйМощность индикаторМощность переключения питания,Питание от 5Vin или USB подключенияВыбор режима загрузки,Для настройки BOOT0 pin-кодИнтерфейс JTAG/SWD:Для отладки/программированияРазъем USB,Поддержка устройства и/или хостаMCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширенияПеремычка питанияVBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареиVREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычкуOTG джемперКороткий Джемпер при использовании USB OTG/HOSTОткройте перемычку для отключения от соответствующего порта ввода/вывода
Примечание: Core746I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.

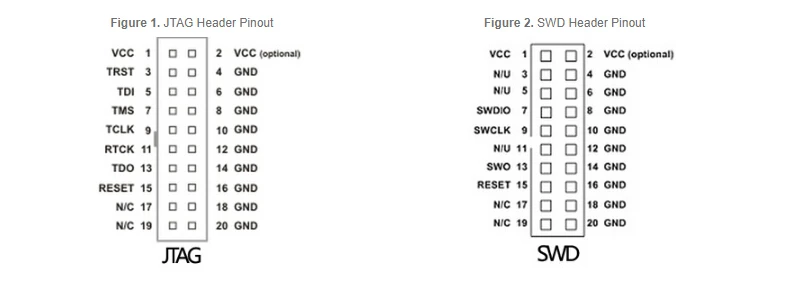

JTAGНа рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Развития ресурсы СхемаДемонстрационный код (примеры в C, FreeRTOS, μC/OS-III)Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)STM32 datasheetsSTM32 разработка документов
Вики:Www.wav eshare.com/wiki/Core746I

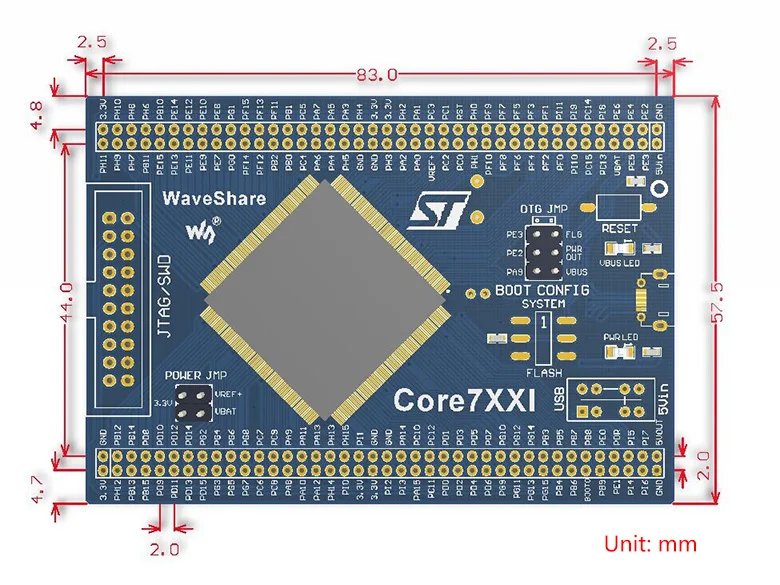

Размеры
Вес:0,095 кг

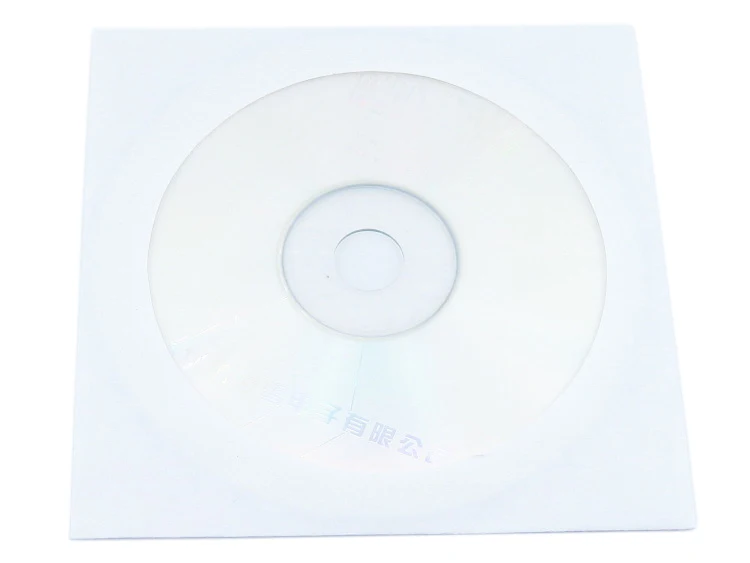

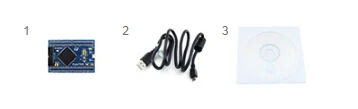

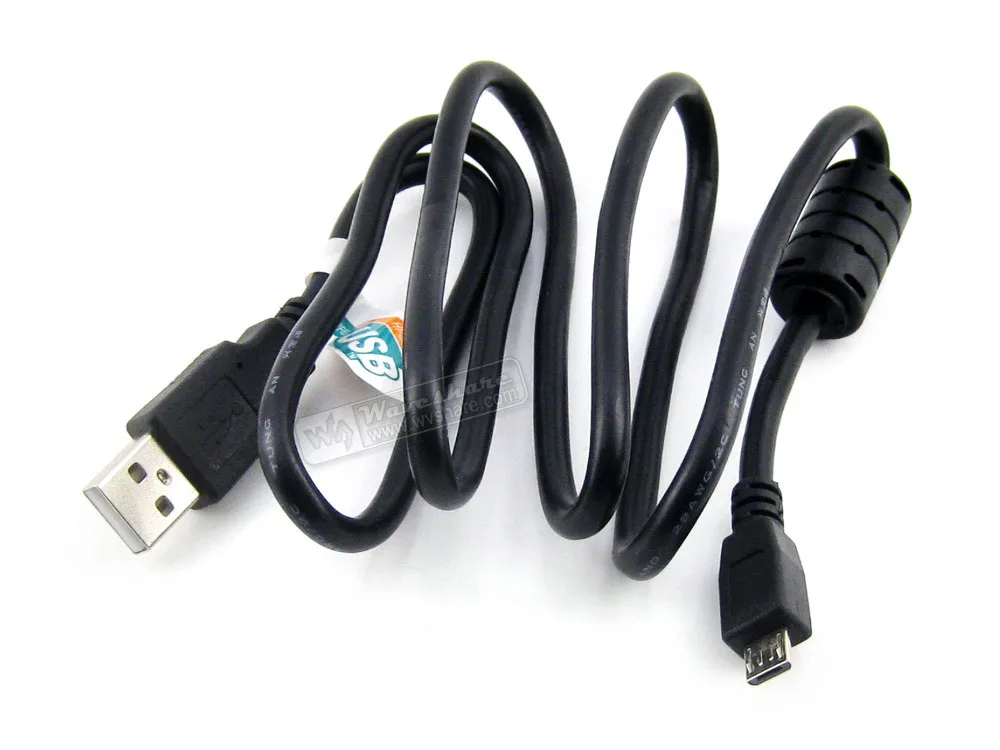

Core746I x 1Разъем USB типа A для micro B кабель x 1CD-диск с программным обеспечением-1 шт.
