Последнее обновление: 15.09.2024
Описание
Обзор
STM32F746IGT6:Высокопроизводительный микроконтроллер STM32, который отличается:
Ядро:Cortex-M7 32-битный графический ускоритель RISC + FPU + Chrom-ART
Особенность:Инструкции по DSP с одним циклом
Рабочая частота:216MHz, 462 DMIPS/2,14 DMIPS/MHz
Рабочее напряжение:1,7 В-3,6 В
Комплектация:LQFP176
Воспоминания:Флэш-память 1024 КБ, SRAM 320 + 16 + 4 Кб
Коммуникационные интерфейсы MCU:
6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
1 FMC, 1 SDMMC, 14 TIM , 1xLPTIM
1 xlcd-TFT, 1xspdifrx, 1xHDMI-CEC
USB 2,0-1 шт. OTG FS
USB 2,0-1 шт. OTG HS (поддерживает внешний HS PHY через ULPI)
1x10/100 Ethernet MAC
Преобразователи AD & DA:3 x AD (12-битная); 2 x DA (12-битная)
Отладка/программирование:Интерфейсы Поддержка JTAG/SWD, поддержка IAP
IS42S16400J/IC42S16400J:SDRAM 1 Мег бит x 16 бит x 4 банки (64-мбит)
MIC2075:Встроенное USB устройство управления питанием
AMS1117-3.3:Регулятор напряжения 3,3 В
Кристалл 8 м
Кристалл 32,768 K,Для внутреннего RTC с калибровкой
Кнопка сброса
VBUS светодиодный
Индикатор питания
Переключатель питания,Питание от 5Vin или USB-соединения
Выбор режима загрузки,Для настройки штырька 0 pin
Интерфейс JTAG/SWD:Для отладки/программирования
USB-разъем,Поддерживает устройства и/или хост
MCU контактный расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения
Перемычка питания
VBAT: Короткая перемычка для использования системного блока питания, откройте его для подключения внешнего питания, например батареи
VREF: Короткая перемычка для подключения VREF + к VCC, откройте ее для подключения VREF + к другому пользовательскому контакту через перемычку
Джемпер OTG
Короткая перемычка при использовании USB OTG/хоста
Откройте перемычку для отключения от соответствующего порта ввода-вывода
Ресурсы разработки
Схема
Демокод (примеры в C, FreeRTOS, μC/OS-III)
Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. д.)
Наборы данных STM32
Документация по разработке STM32

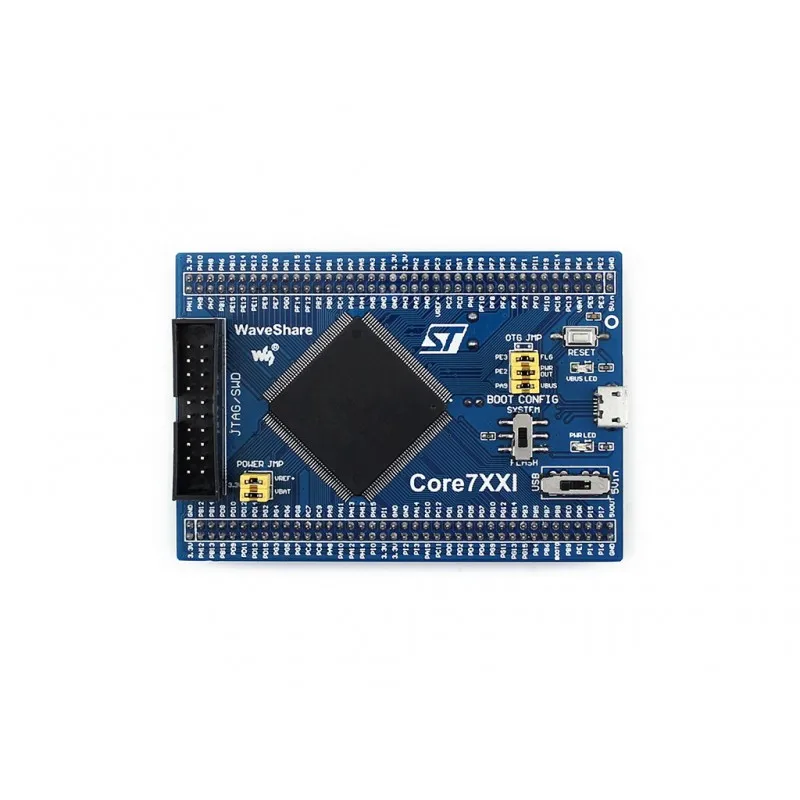

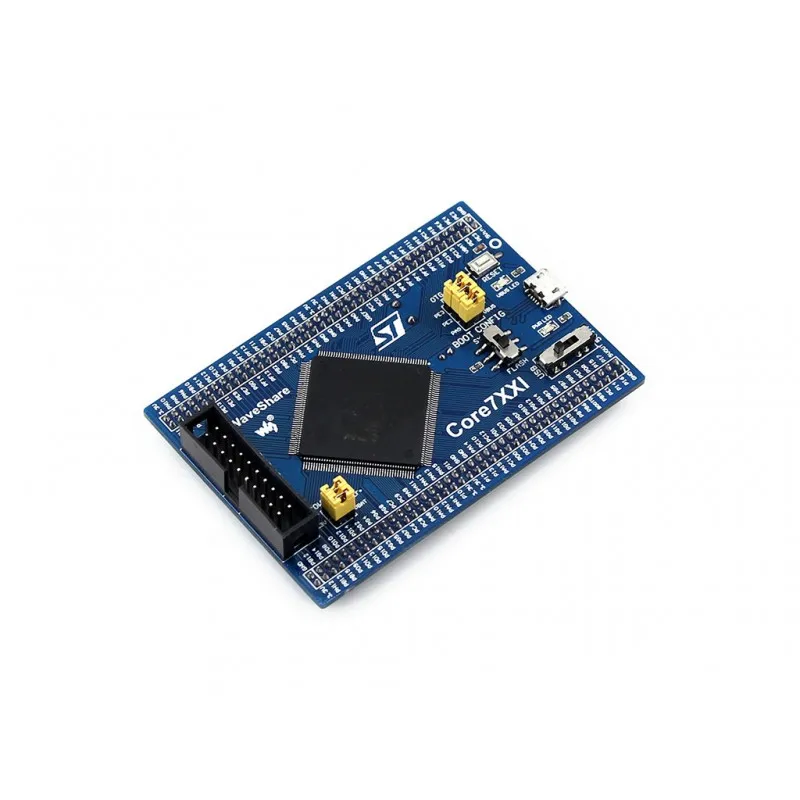

Основная плата STM32 STM32F746IGT6 MCU, полный расширитель ввода-вывода, интерфейс отладки JTAG/SWD
Обзор
Core746I-это основная плата MCU STM32, предназначенная дляSTM32F746IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

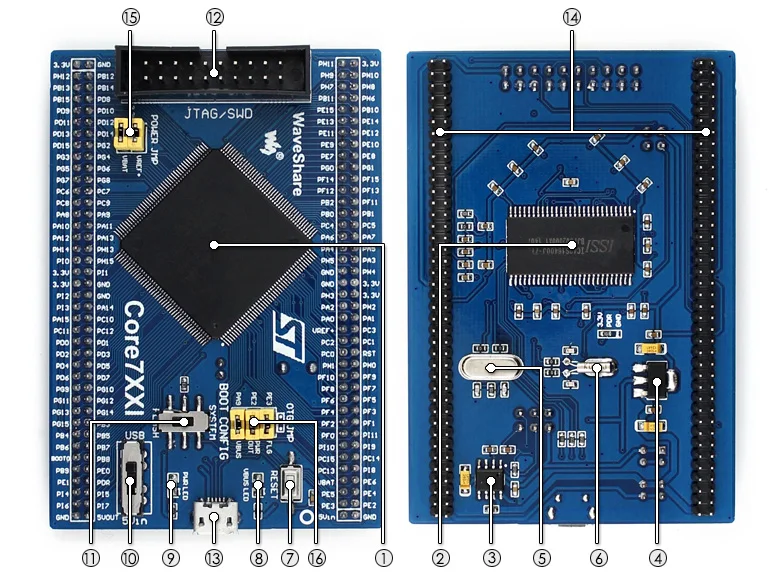

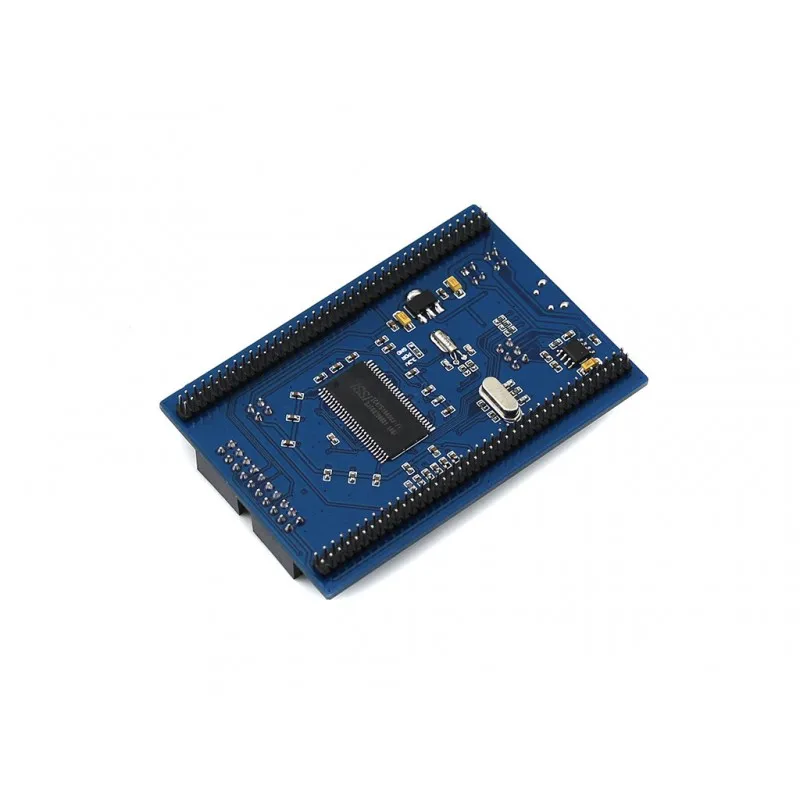

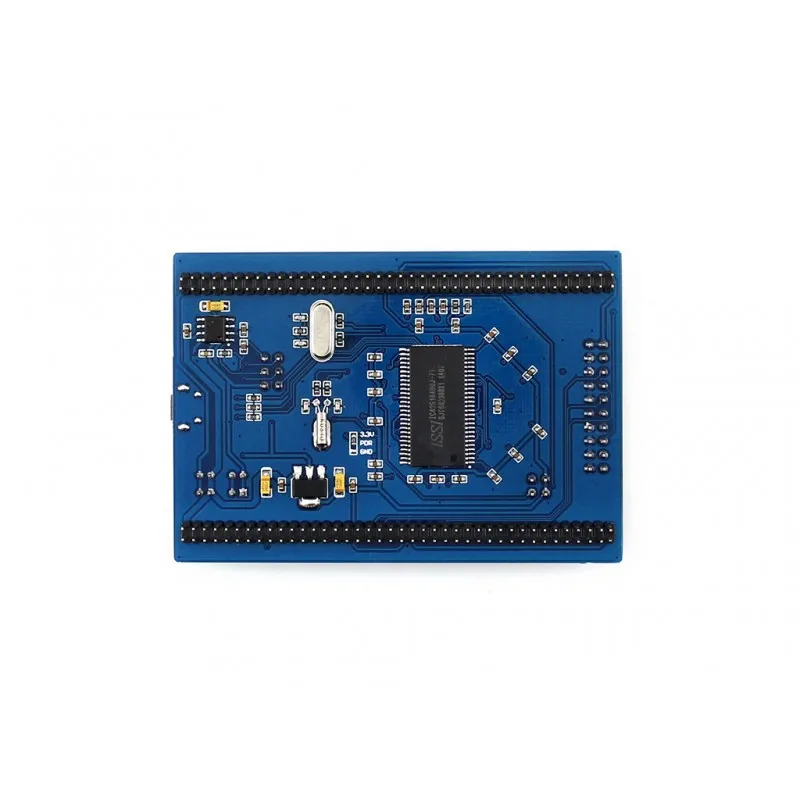

Минимальная готовая к работе система, интегрирует тактовую схему, управление питанием от USB, разъем USB и т. Д. Встроенный 64M Bit SDRAM Все порты ввода-вывода доступны на контактных разъемах JTAG/SWD-интерфейс программирования/отладки 2,0 ммШаг заголовка, допускается подключение к вашей прикладной плате Что на Core746I
STM32F746IGT6:Высокопроизводительный микроконтроллер STM32, который отличается:
Ядро:Cortex-M7 32-битный графический ускоритель RISC + FPU + Chrom-ART
Особенность:Инструкции по DSP с одним циклом
Рабочая частота:216MHz, 462 DMIPS/2,14 DMIPS/MHz
Рабочее напряжение:1,7 В-3,6 В
Комплектация:LQFP176
Воспоминания:Флэш-память 1024 КБ, SRAM 320 + 16 + 4 Кб
Коммуникационные интерфейсы MCU:
6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
1 FMC, 1 SDMMC, 14 TIM , 1xLPTIM
1 xlcd-TFT, 1xspdifrx, 1xHDMI-CEC
USB 2,0-1 шт. OTG FS
USB 2,0-1 шт. OTG HS (поддерживает внешний HS PHY через ULPI)
1x10/100 Ethernet MAC
Преобразователи AD & DA:3 x AD (12-битная); 2 x DA (12-битная)
Отладка/программирование:Интерфейсы Поддержка JTAG/SWD, поддержка IAP
IS42S16400J/IC42S16400J:SDRAM 1 Мег бит x 16 бит x 4 банки (64-мбит)
MIC2075:Встроенное USB устройство управления питанием
AMS1117-3.3:Регулятор напряжения 3,3 В
Кристалл 8 м
Кристалл 32,768 K,Для внутреннего RTC с калибровкой
Кнопка сброса
VBUS светодиодный
Индикатор питания
Переключатель питания,Питание от 5Vin или USB-соединения
Выбор режима загрузки,Для настройки штырька 0 pin
Интерфейс JTAG/SWD:Для отладки/программирования
USB-разъем,Поддерживает устройства и/или хост
MCU контактный расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения
Перемычка питания
VBAT: Короткая перемычка для использования системного блока питания, откройте его для подключения внешнего питания, например батареи
VREF: Короткая перемычка для подключения VREF + к VCC, откройте ее для подключения VREF + к другому пользовательскому контакту через перемычку
Джемпер OTG
Короткая перемычка при использовании USB OTG/хоста
Откройте перемычку для отключения от соответствующего порта ввода-вывода
Примечание: Core746I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никаких функций отладки, требуется отладчик.
Интерфейсы JTAG/SWDНа рисунке 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD
Вики:Www.waveshare.com/wiki/ core746i

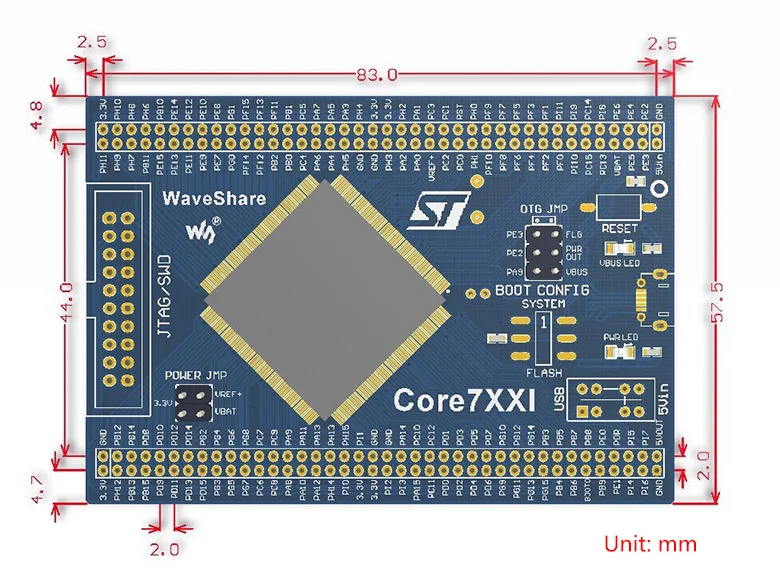

Размеры
Содержимое упаковки
Core746I x 1

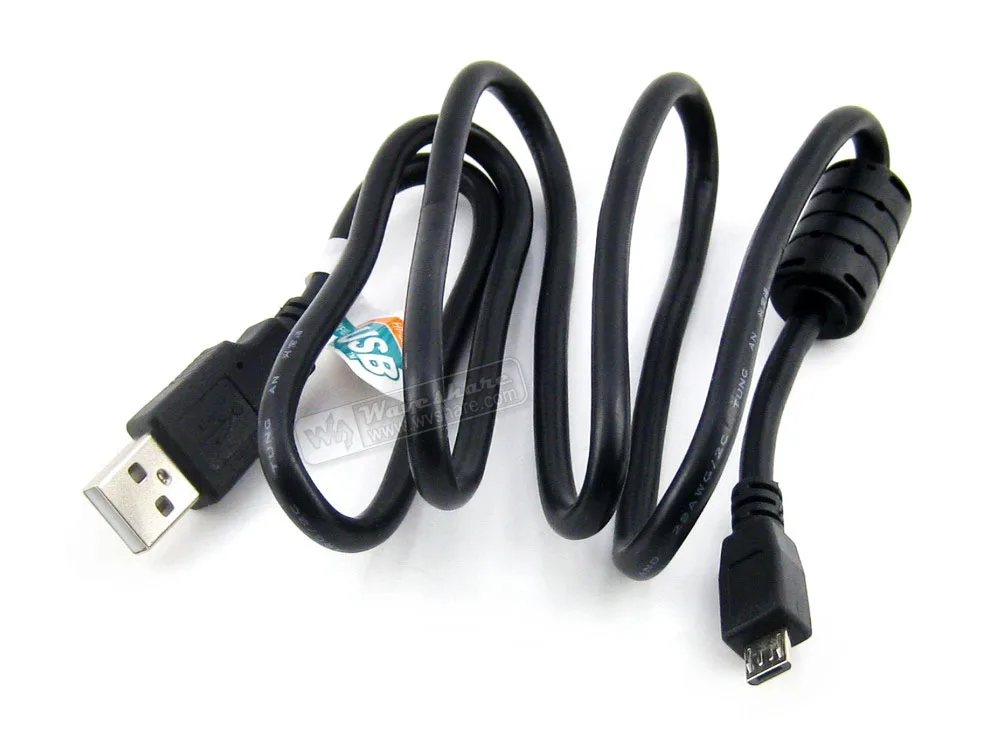

Штекер USB типа A для кабеля micro B x 1
Программное обеспечение CD x 1
