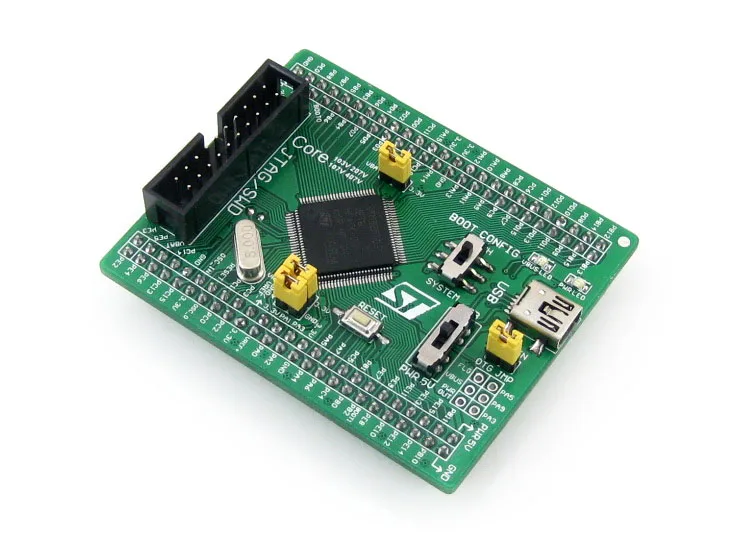

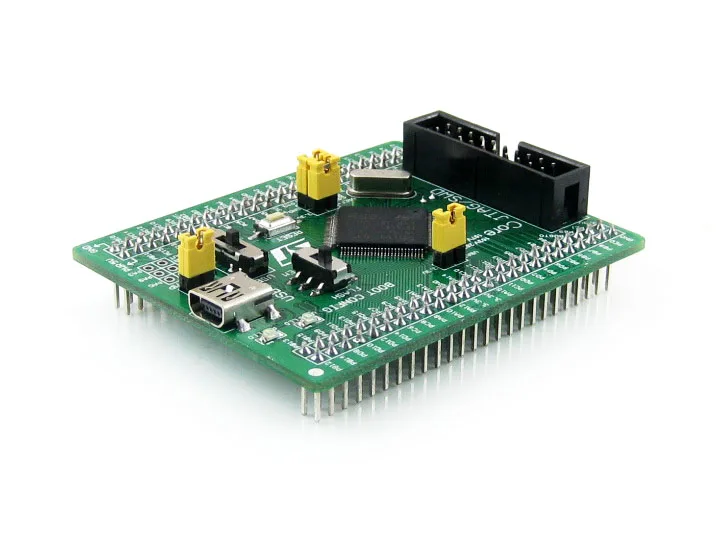

Waveshare STM32F1 основная плата Core103V STM32 плата с STM32F103VET6 MCU полный IOs JTAGSWD интерфейс отладки

Core103V-это небольшая плата для разработки STM32, которая имеетSTM32F103VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core103V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, выбор режима загрузки и так далее.

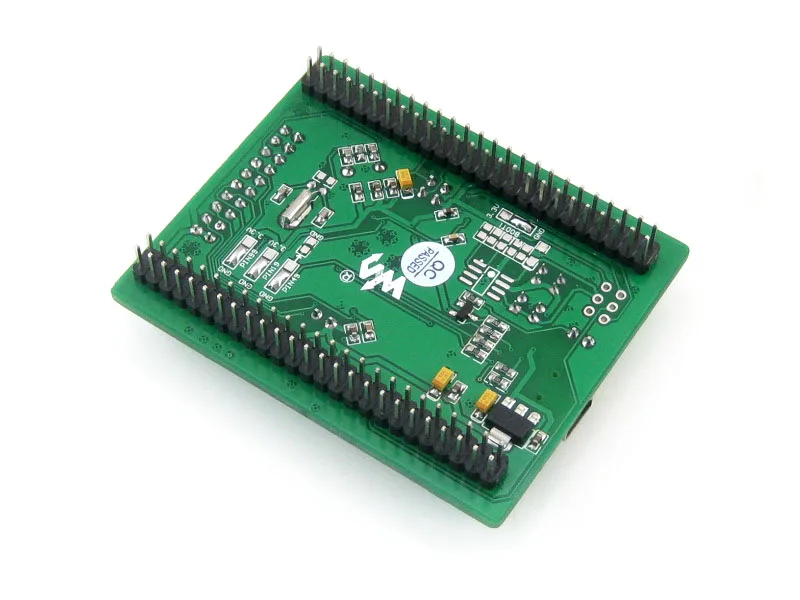

Кроме того, штырьковые заголовки на задней стороне позволяют подключать Core103V к вашей плате приложений и выполнять роль основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.

Ядро:Cortex-M3 32-разрядный процессор RISC

Рабочая частота:72 МГц, 1,25 DMIPS/МГц

Рабочее напряжение:2-3,6 V

Посылка:LQFP100

I/Os:80

Воспоминания:512kB Flash, 64kB RAM

3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN

AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)

Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP

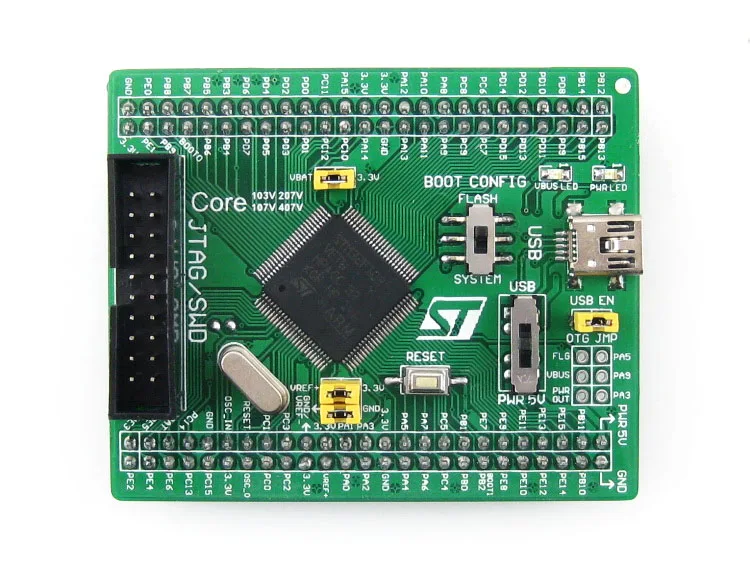

AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения

Выключатель питания,Питание от 5Vin или USB подключения

Выбор режима загрузки,Для настройки бут0 pin

Выбор режима загрузки (на нижней стороне),Для настройки бут1 pin

Индикатор питания

VBUS светодиодный

Кнопка сброса

8 м кристаллический осциллятор

32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой

Интерфейс JTAG/SWD:Для отладки/программирования

Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32

Расширитель IO (включая VCC/GND),Все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения

5Vin pinheader,5 в вход источника питания

Короткий Джемпер для включения функции USB

Откройте перемычку для отключения, а также не Занимайте порт ввода/вывода

Короткий Джемпер для использования системы питания

Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

Короткий Джемпер для подключения VREF +/VREF-к VCC/GND

Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

Примечание:Core103V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.Материнская плата и программист/отладчик на фотографиях не включены в цену.

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Рис. 1.Надпись JTAG

Рис. 2.Коннектор SWD

Сопутствующее программное обеспечение (KEIL и т. д.)

Примеры в C

Схема (PDF)

Разработка документов

Вики:Www.waveshare.com/wiki/Core103V

Вес:0,102 кг

Core103V макетная плата x 1

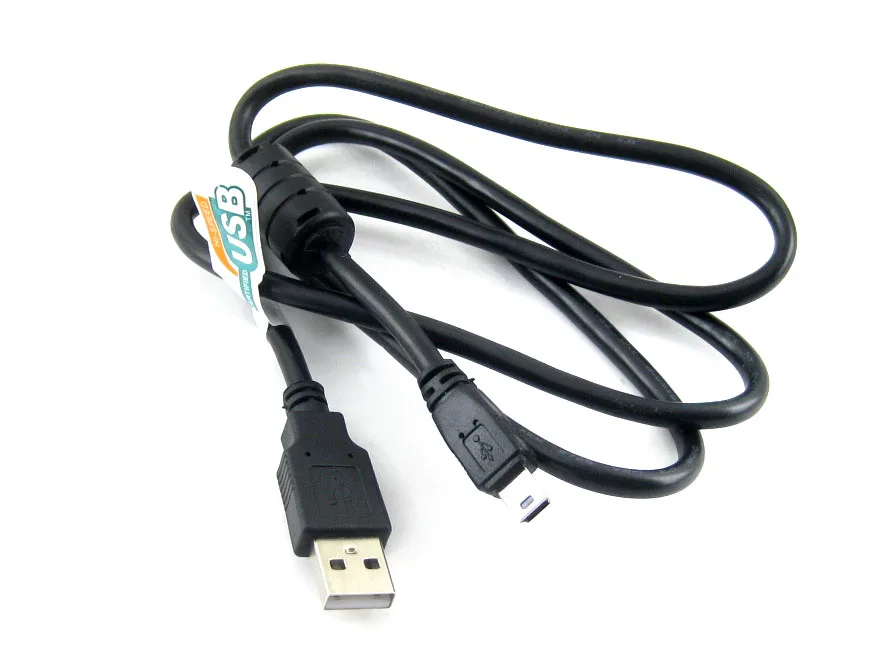

Кабель USB типа A-Mini-B x 1

Программное обеспечение CD x 1
