Core746I с основной платой STM32 MCU, разработанный полный расширитель ввода-вывода JTAGSWD, интерфейс отладки для STM32F746IGT6 и дополнительное расширение

Core746I STM32F746IGT6 основная плата MCU полный IO расширитель JTAG/SWD интерфейс отладки, предназначенный для STM32F746IGT6, поддерживает дальнейшее расширение.

Обзор:

Core746I-это основная плата STM32 MCU, предназначенная дляSTM32F746IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

Особенности:

◆Минимальная готовая к работе система, интегрирует тактовую схему, управление питанием через USB, разъем USB и т. д.

◆Встроенный 64 М бит SDRAM.

◆Все порты ввода-вывода доступны на контактных разъемах.

◆JTAG/SWD Программирование/интерфейс отладки.

◆2,0 ммШаг заголовка, допускается подключение к вашей прикладной плате

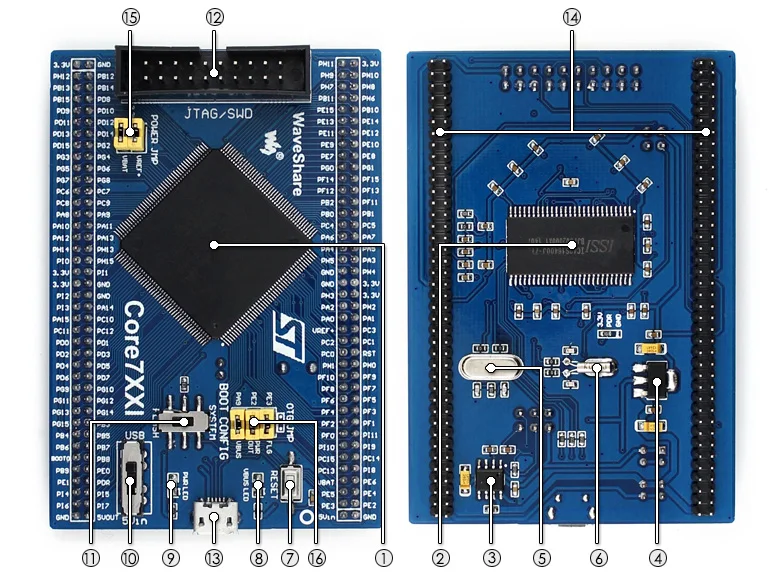

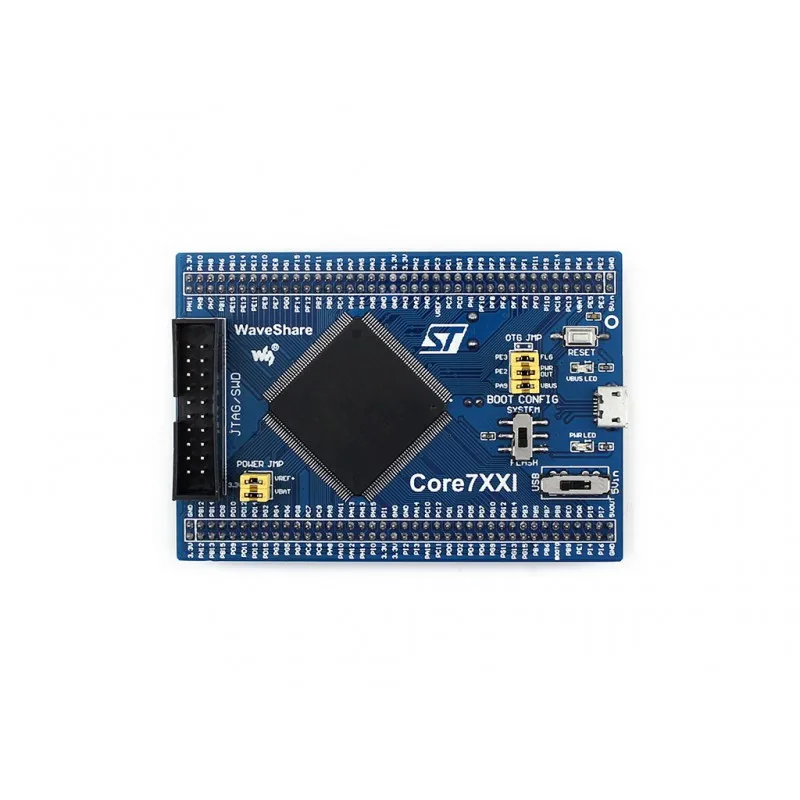

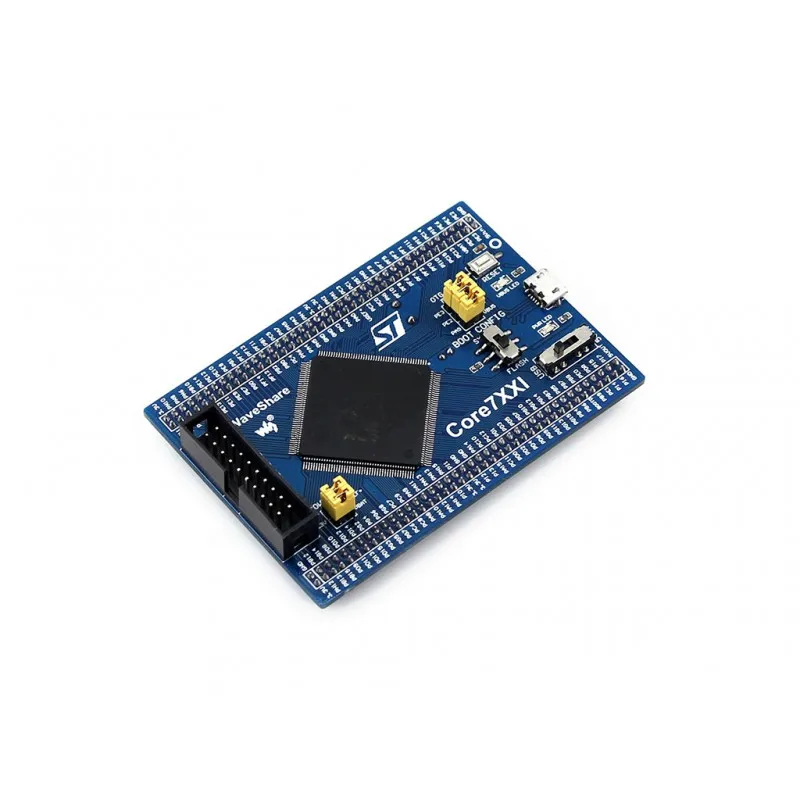

Что на Core746I:

STM32F746IGT6:Высокопроизводительный микроконтроллер STM32, который отличается:

Ядро:Cortex-M7 32-битный графический ускоритель RISC + FPU + Chrom

Особенность:Инструкции по DSP с одним циклом

Рабочая частота:216 МГц, 462 Дмитров/2,14 Дмитров/МГц

Рабочее напряжение:1,7 В-3,6 В

Посылка:LQFP176

Воспоминания:Флэш-память 320 КБ, SRAM + 16 + 4 Кб

Интерфейсы связи MCU:

6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C

2 банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI

1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM

1 xlcd-TFT, 1xspdifrx, 1xHDMI-CEC

USB 2,0-1 шт. OTG FS

USB 2,0-1 шт. OTG HS (поддерживает внешний HS PHY через ULPI)

1x10/100 Ethernet MAC

Преобразователи AD & DA:3 x AD (12-bit); 2 x DA (12-bit)

Отладка/программирование:Интерфейсы Поддержка JTAG/SWD, поддерживает IAP

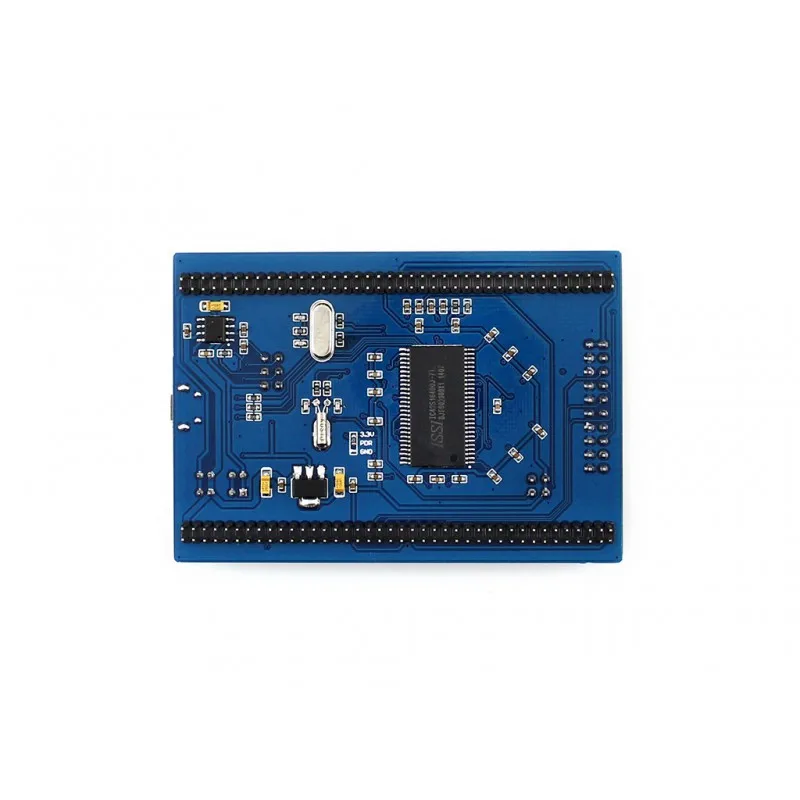

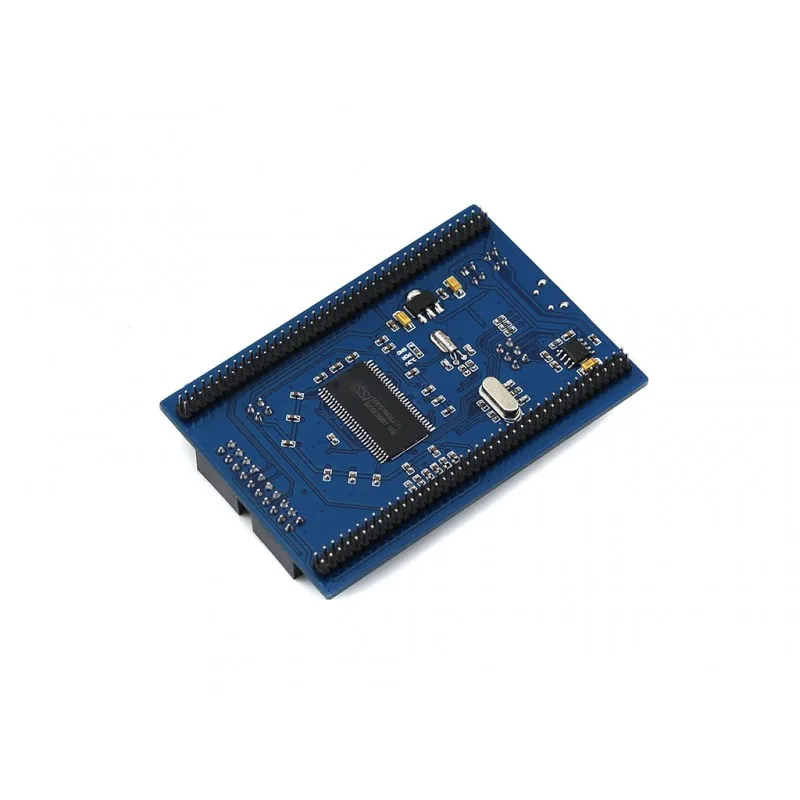

IC42S16400J / IS42S16400J:SDRAM 1 Мег биты x 16 бит x 4 банка (64 Мбит)

MIC2075:Встроенное устройство управления питанием USB

AMS1117-3.3:Регулятор напряжения 3,3 В

Кристалл 8 м

32,768 K кристалл,Для внутреннего RTC с калибровкой

Кнопка сброса

VBUS светодиодный

Индикатор питания

Переключатель питания,Питание от 5VIN или USB-соединения

Выбор режима загрузки,Для настройки штифта BOOT0

Интерфейс JTAG/SWD:Для отладки/программирования

Разъем USB,Поддерживает устройство и/или хост

MCU булавки расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения

Перемычка питания

VBAT: короткий перемычка для использования системного источника питания, откройте его для подключения внешнего источника питания, например, аккумулятора

VREF: Короткая перемычка для подключения VREF + к VCC, откройте ее, чтобы подключить VREF + к другому пользовательскому контакту через перемычку

Джемпер OTG

Короткая перемычка при использовании USB OTG/HOST

Откройте перемычку, чтобы отключить от соответствующего порта ввода-вывода

Примечание: Core746I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никакую функцию отладки, требуется отладчик

Интерфейсы JTAG/SWD:

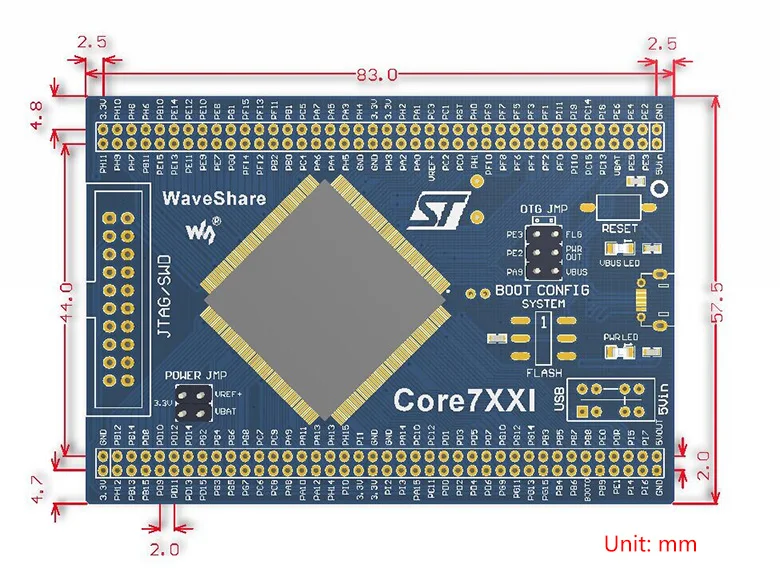

На рисунках 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD

Размеры:

Ресурсы для развития:

Схема

Демо-код (примеры в C, FreeRTOS, μC/OS-III)

Программное обеспечение для разработки STM32 (KEIL, stm32cubic EMX и т. д.)

Набор данных STM32

Документы по разработке STM32

Вики:Www.waveshare.com/здравствуйте/core746i

1 X Core746I

1 X штекер USB типа A для кабеля micro B

1 компакт-диск с программным обеспечением
