Макетная плата STM32, стандартная макетная плата STM32F746I MCU STM32F746IGT6 для использования с устройствами, работающими по стандарту STM32

Обзор

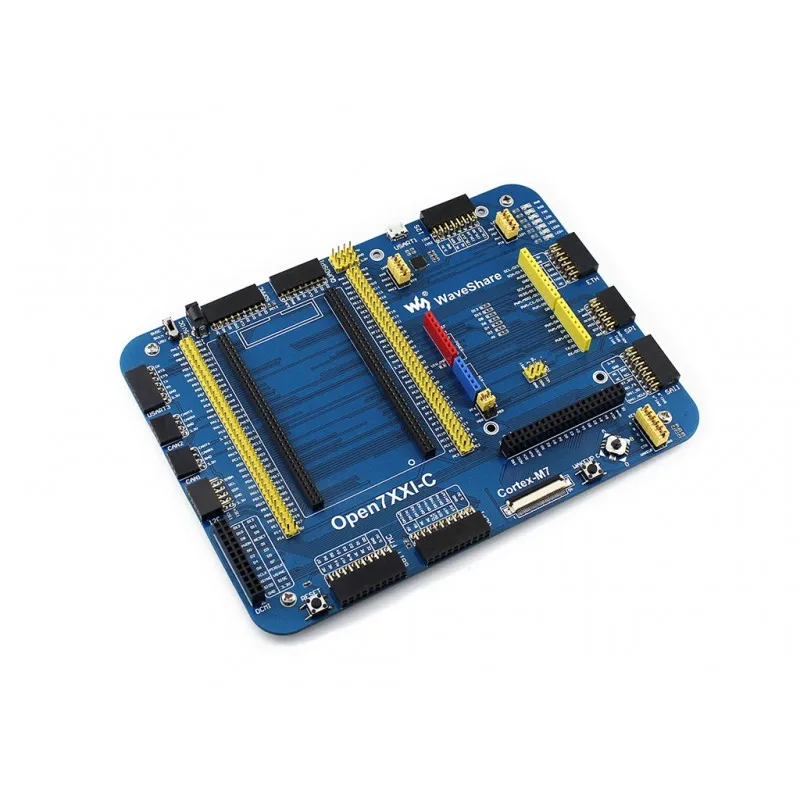

Open746I-C-это разработочная плата STM32, предназначенная дляSTM32F746IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore746I.

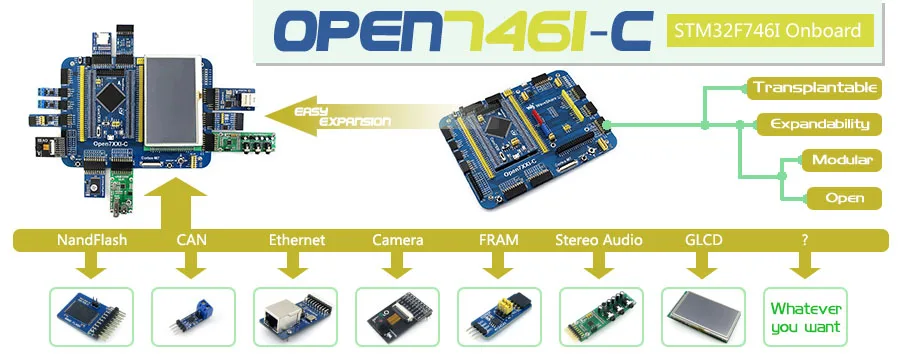

Open746I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

What's на Материнская плата печатная плата

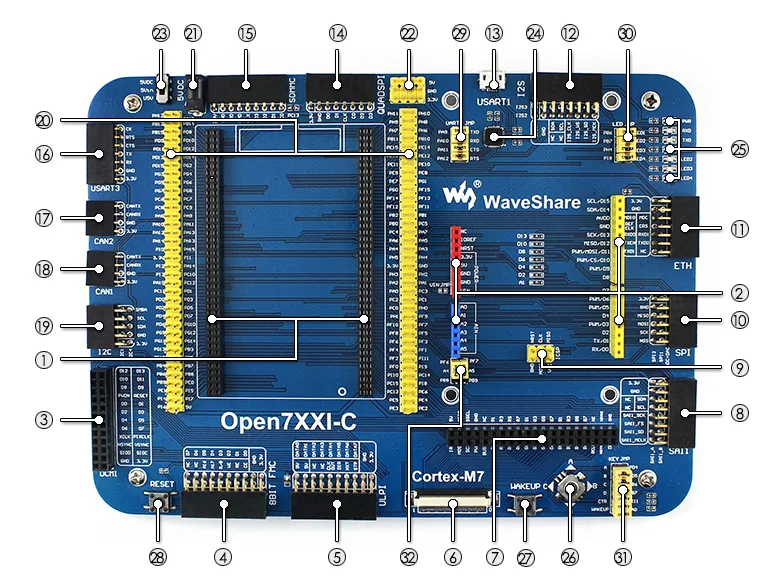

MCU разъем основной платы:Для легкого подключения Core746IArduino интерфейс:Для подключения Arduino щитыDCMI интерфейс:Для подключения камеры8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlashULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F746I интегрирует USB HS контроллер без какого-либо устройства PHY)ЖК-интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплейЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплейSAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380ICSP интерфейс:Arduino ICSPSPI1/SPI2 интерфейсы:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)Интерфейс Ethernet:Для подключения модулей EthernetИнтерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.USART1 разъем:USB к UASRT через бортовой конвертер CP2102QUADSPI интерфейс:4пр SPI интерфейс (F7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доскаSDMMC интерфейс:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPIUSART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.CAN2 интерфейс:Для подключения CAN модулейCAN1 интерфейс:Для подключения CAN модулейI2C1/I2C4 интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения5V DC jack5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователяВыключатель питания:Питание от 5VDC или USB подключения USART1CP2102:USB UART конвертерСветодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программыДжойстик:Пять положенийКнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от снаКнопка сбросаUSART1 джемперСветодиодный джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные проводаКлюч джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные проводаArduino джемперКороткие верхние штифты, А4, А5 используются в качестве AD функцииКороткий нижний штифт, А4, А5 используется в качестве функции I2C

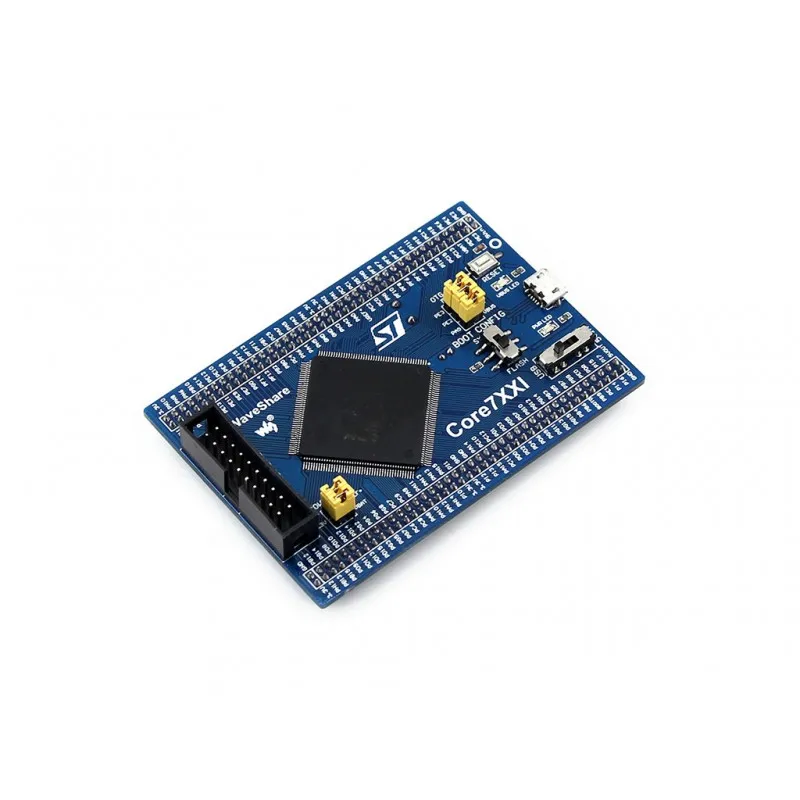

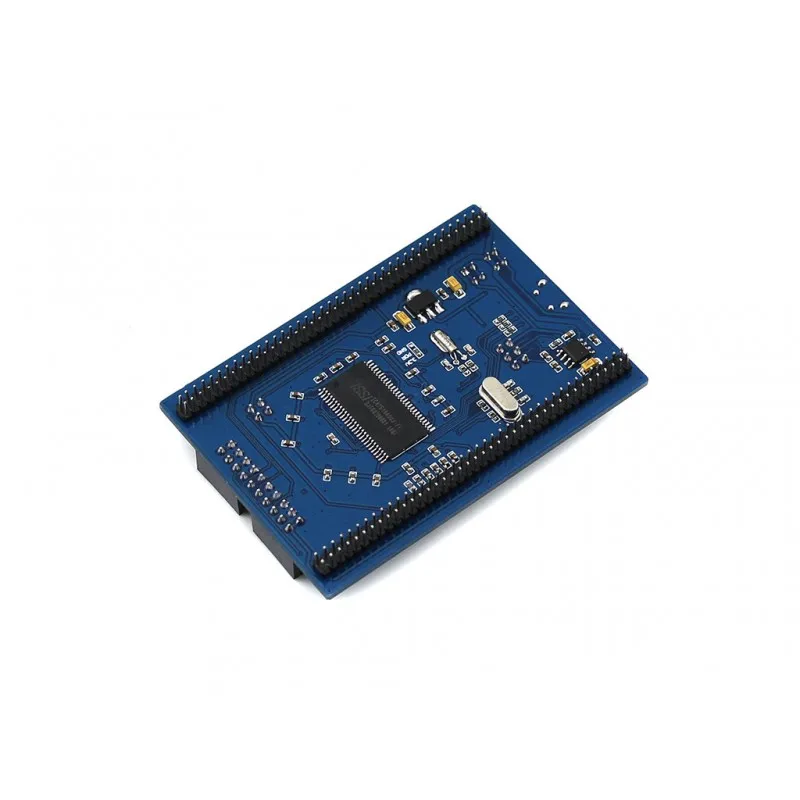

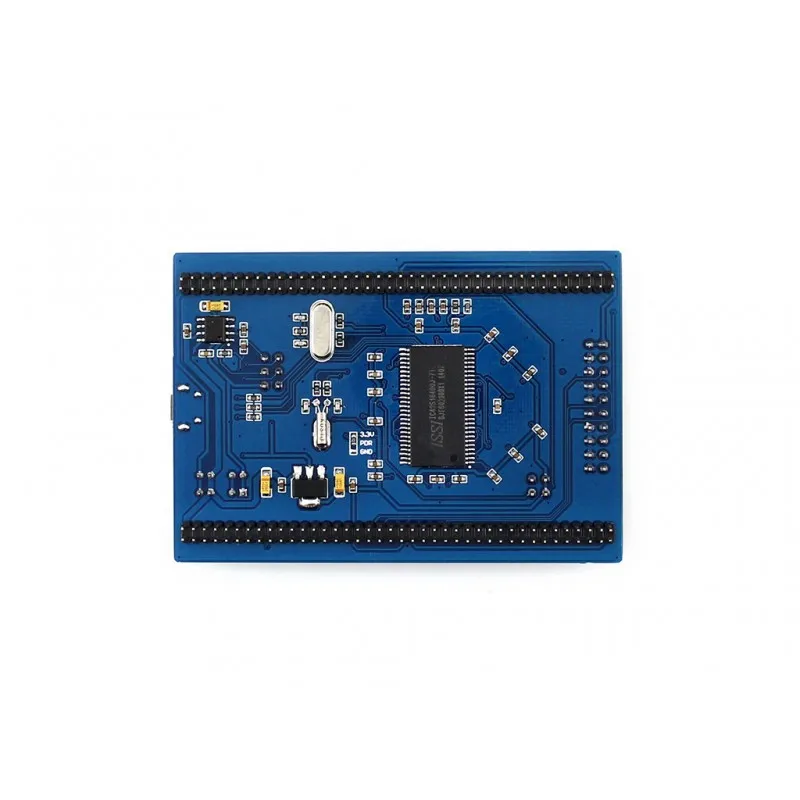

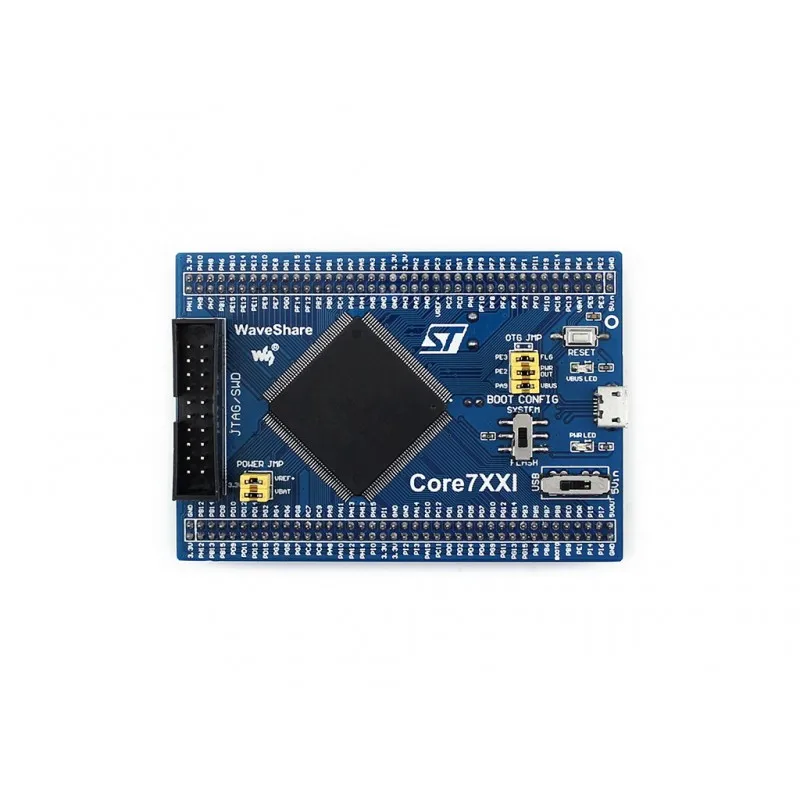

What's на Core746ISTM32F746IGT6:Высокая производительность STM32 MCU, который характеристики:Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускорительОсобенности:Инструкции по одноцикличному DSPРабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГцОперационной Напряжение:1,7 V-3,6 VПосылка:LQFP176Память:1024kB Flash, 320 + 16 + 4kB SRAMMCU коммуникационные интерфейсы:6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xspdifrx, 1xHDMI-CECUSB 2,0-1 шт. OTG FSUSB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)1x10/100 Ethernet MACAD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAPIS42S16400J/IC42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)MIC2075:Бортовое USB устройство управления питаниемAMS1117-3.3:3,3 V регулятор напряжения8 м с украшением в виде кристаллов32,768 K кристалл,Для внутреннего RTC с калибровкойКнопка сбросаVBUS светодиодныйМощность индикаторВыключатель питания,Питание от 5Vin или USB подключенияВыбор режима загрузки,Для настройки бут0 pinИнтерфейс JTAG/SWD:Для отладки/программированияРазъем USB,Поддержка устройства и/или хостаРасширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширенияПеремычка питанияVBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареиVREF: Короткий Джемпер для подключения VREF + VCC, откройте его, чтобы подключить VREF + к другим пользовательских булавки через перемычкаOTG джемперКороткий Джемпер при использовании USB OTG/HOSTОткройте перемычку для отключения от соответствующего порта ввода/вывода

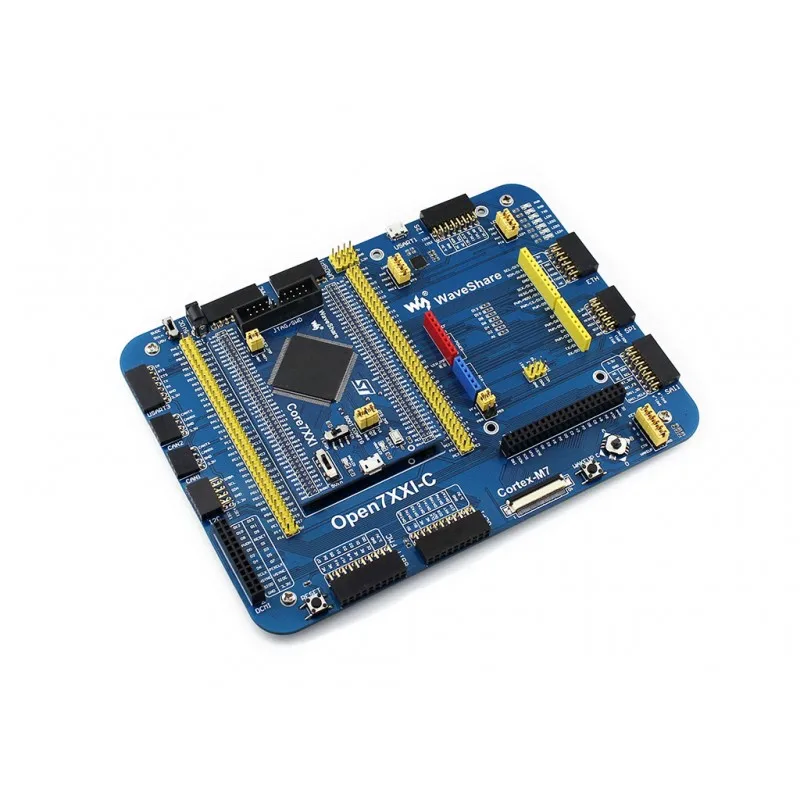

Фото

Примечание:Модули на фотографиях только для справки.В Open746I-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсыСхемаДемонстрационный код (примеры в C, FreeRTOS, μC/OS-III)Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)STM32 datasheetsSTM32 разработка документов

Вики:Www.wav eshare.com/wiki/Open746I-C

Размеры

Open746I-C макетная плата x 1Разъем USB типа A для micro B кабель x 1Штепсельная Вилка USB типа A для micro B x 14-контактный 2 в упаковке x 1Адаптер питания 5 В x 1Руководство пользователя CD x 1
