Плата разработки Waveshare STM32, материнская плата для STM32F746I MCU STM32F746IGT6 с различными стандартными интерфейсами

Обзор

Open746I-C-это разработочная плата STM32, предназначенная дляSTM32F746IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore746I.

Open746I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

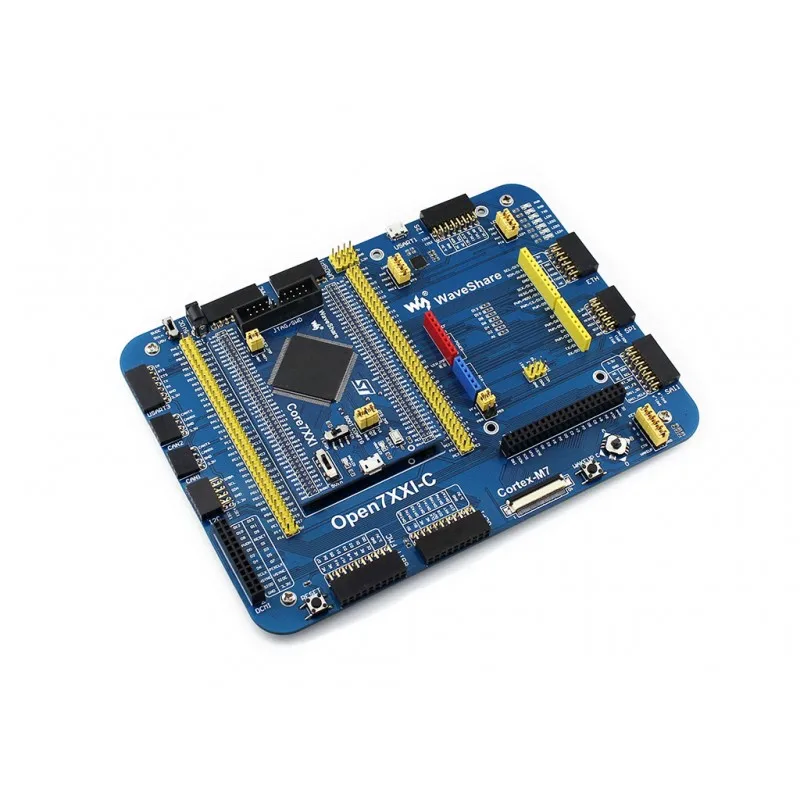

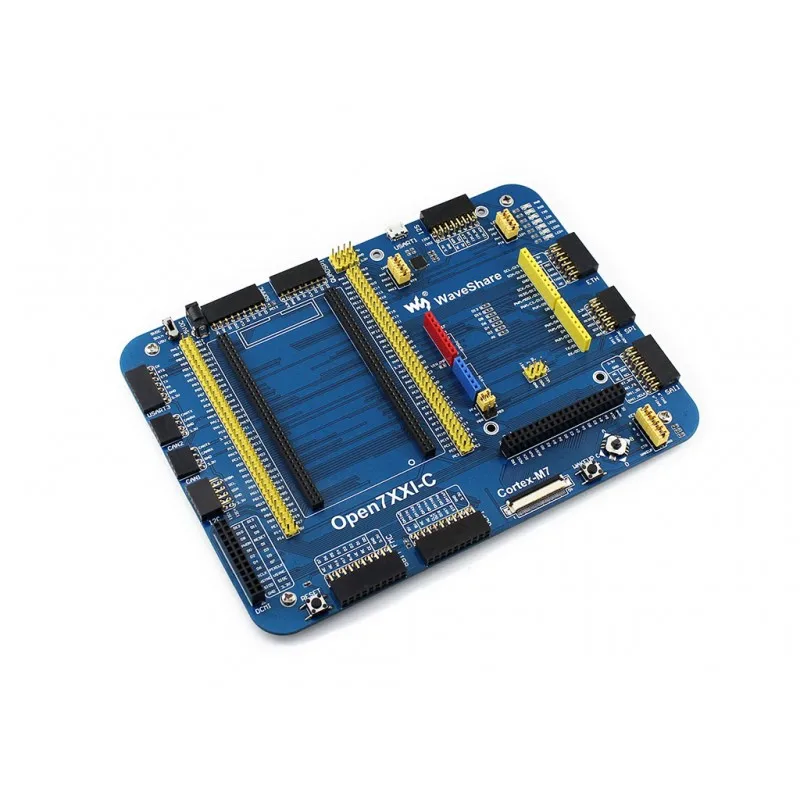

Что на материнском доске

MCU разъем основной платы:Для легкого подключения Core746I Arduino интерфейс:Для подключения Arduino щиты DCMI интерфейс:Для подключения камеры 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F746I интегрирует USB HS контроллер без какого-либо устройства PHY) ЖК-дисплей интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей ЖК-дисплей интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей SAI1 интерфейс:Для подключения аудио модули ICSP интерфейс:Arduino ICSP SPI1/SPI2 интерфейсы: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) Интерфейс Ethernet:Для подключения модули сети Ethernet Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. USART1 разъем:USB к UASRT через бортовой конвертер CP2102 QUADSPI интерфейс:4пр SPI интерфейс (F7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска SDMMC интерфейс:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. CAN2 интерфейс:Для подключения CAN модули CAN1 интерфейс:Для подключения CAN модули Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя Мощность переключения питания:Питание от 5VDC или USB подключения USART1 CP2102:USB UART конвертер Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Джойстик:Пять положений WAKE UP кнопка:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна Кнопка сброса USART1 джемпер Светодиодный джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Ключ джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Arduino джемпер Короткие верхние штифты, А4, А5 используются в качестве AD функции Короткий нижний штифт, А4, А5 используется в качестве функции I2C

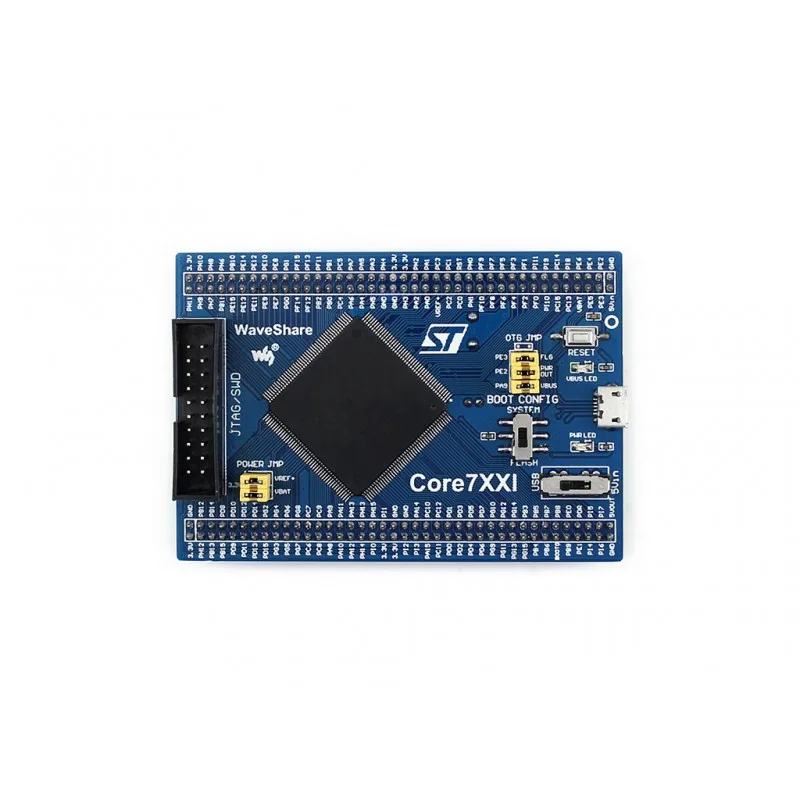

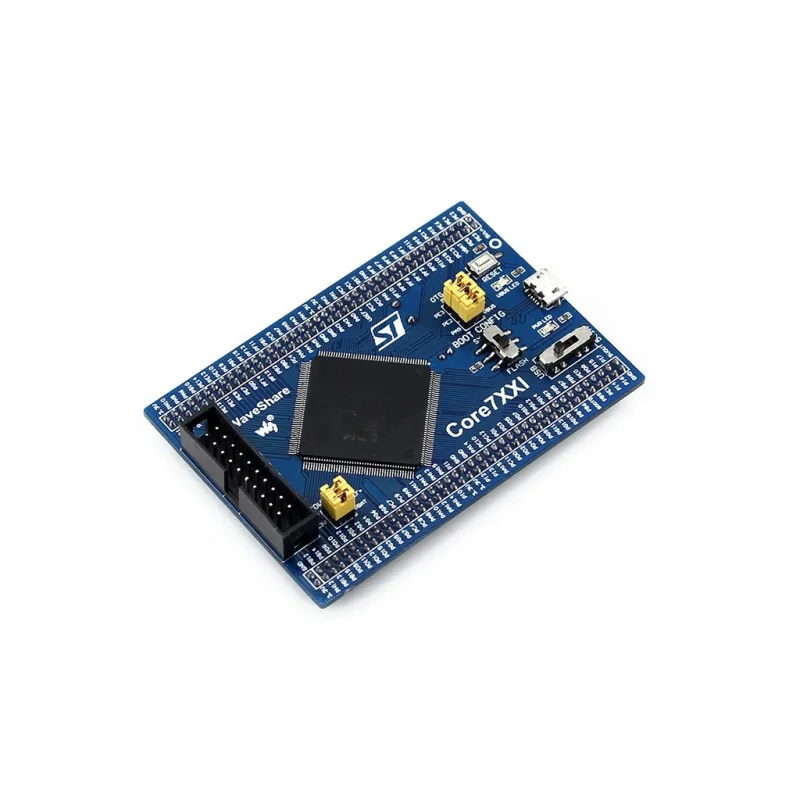

Что на Core746I

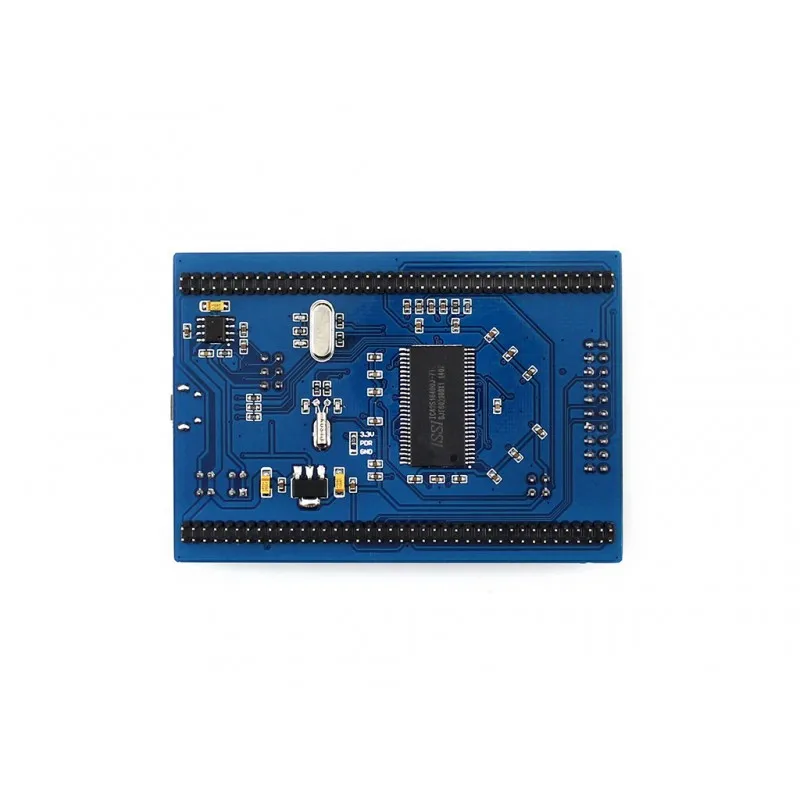

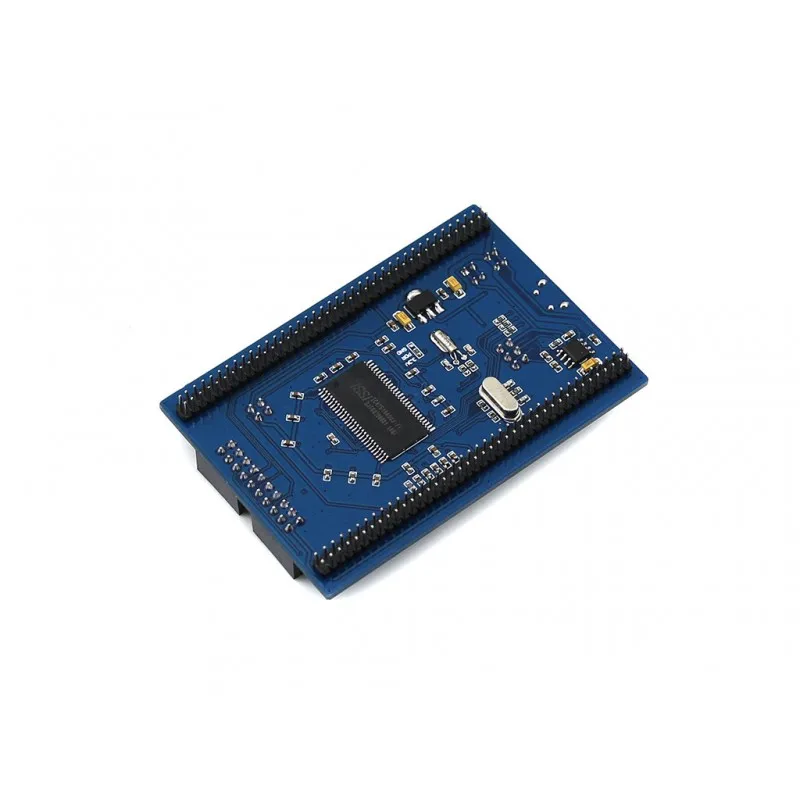

STM32F746IGT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель Особенности:Инструкции по одноцикличному DSP Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,7 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 320 + 16 + 4kB SRAM MCU интерфейсы связи: 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C 2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI 1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM 1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xspdifrx, 1xHDMI-CEC USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI) 1x10/100 Ethernet MAC AD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит) MIC2075:Бортовое USB устройство управления питанием AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный Мощность индикатор Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддержка устройства и/или хоста MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения Перемычка питания VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода



Фото

Примечание: Модули на фотографиях только для справки. Open746I-C не интегрирует функцию отладки, требуется отладчик.



JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD



Развития ресурсы Схема Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Open746I-C

Размеры

Посылка содержание

Вес:0,345 кг
