Системная плата STM32F407IGT6 STM32 для разработки, расширитель IO с встроенным NandFlash USB HSFS портом Ethernet RJ45 = XCore407I

Обзор

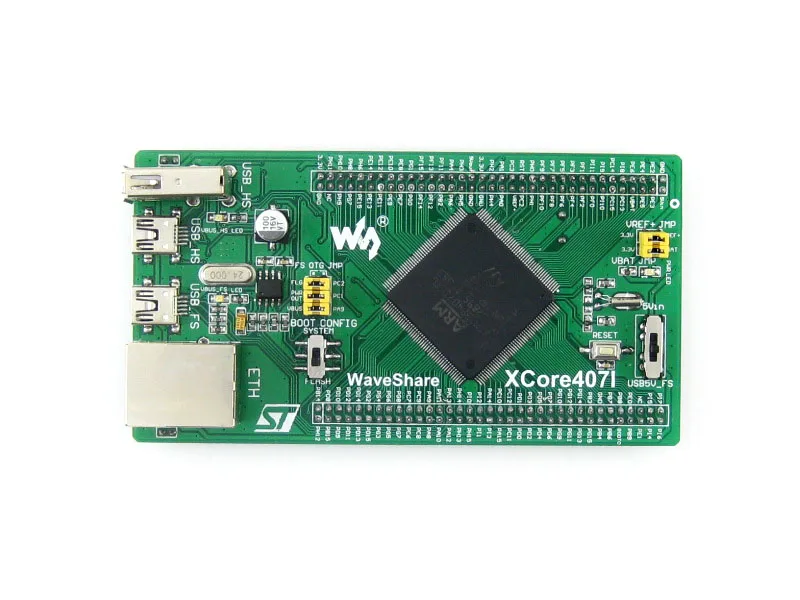

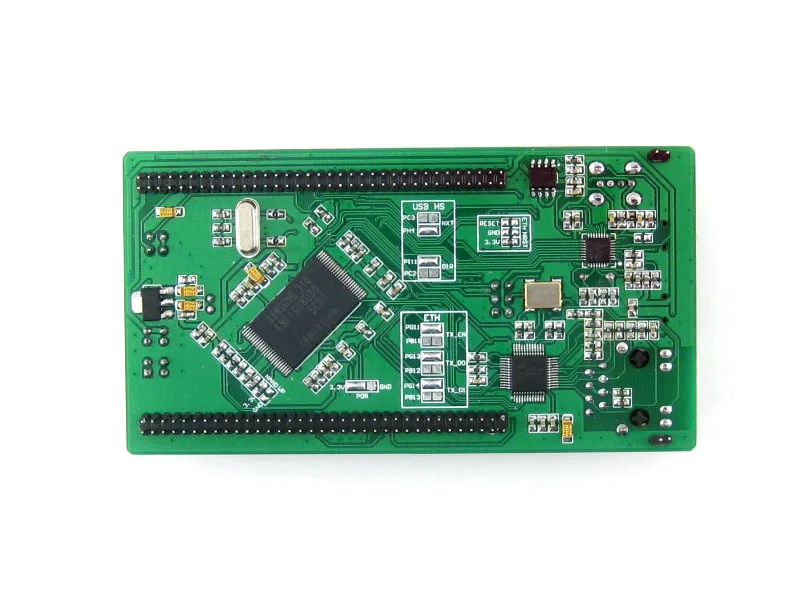

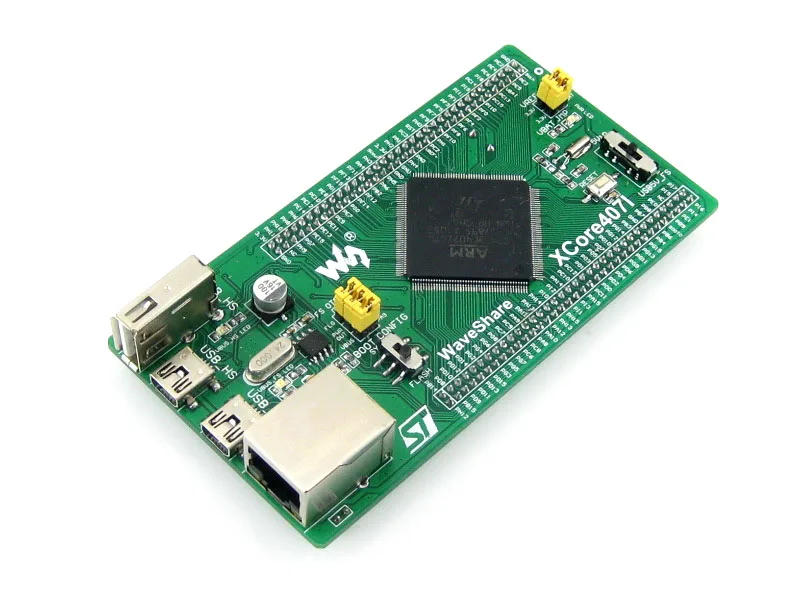

XCore407I-это основная плата STM32 MCU, которая имеетSTM32F407IGT6На борту самолета.

Часы, управление питанием от USBВстроенные устройства: USB HS PHY, Ethernet PHY, 1G бит NandFlashРазъемы: USB HS (mini / type A), USB FS (mini), Ethernet (RJ45)Все условия холостой I/O порты доступны на штырьковые наконечники2,0 мм штыревой разъём шаг, меньшего размера, легче для интеграции системы пользователяЧто на платеSTM32F407IGT6:Высокая производительность STM32 MCU, который имеет:Ядро:Cortex-M4 32-разрядный процессор RISCОсобенности:Полный комплект из одного цикла DSP инструкцииРабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГцОперационной Напряжение:1,8 V-3,6 VПосылка:LQFP176Память:1024kB Flash, 192 + 4kB SRAMИнтерфейсы связи MCU:3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C1 x FSMC, 1 x SDIO, 2 x CANUSB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY1x10/100 Ethernet MACПараллельный интерфейс камеры от 8 до 14 бит, 1 шт.AD и DA конвертеры:3 x AD (12 бит, 1? С, делится 24 каналами); 2 x DA (12 бит)Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAPMIC2075-2,Встроенное устройство управления питанием USB FSAMS1117-3.3,3,3 V регулятор напряженияK9F1G08U0D,1G бит NandFlashDP83848,Ethernet PHYMIC2075-1,Встроенное устройство управления питанием USB HSUSB3300,USB HS PHYВыключатель питания,Питание от 5Vin или USB подключенияПереключатель режима загрузки,Для настройки pin BOOT0Мощность индикаторUSB FS светодиодныйUSB HS светодиодныйКнопка сбросаКристалл 8 м,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью за счет увеличения частотыКристаллы 24 м,USB3300 часыКристалл 50 м,DP83848 часы32,768 K кристалл,Для внутреннего RTC с калибровкойРазъём EthernetМини-разъем USB FSМини-разъем USB HSРазъем USB HS типа AРасширитель MCU pins,Дополнительные разъемы для расширения доступны для VCC, GND и всех портов idle I/OUSB OTG/HOST jumperДжемпер VREF/VBATСоединение для пайки, выбор Ethernet I/OUSB HS I/O выбор паяльного соединенияФото

Примечание:XCore407I не интегрирует интерфейс программирования/доводки.Материнская плата и аксессуары на фотографиях не включены в цену.

Развития ресурсыСоответствующее программное обеспечение (KEIL и т. д.)Примеры в CСхема (PDF)Разработка документов

Вики:Www.wav eshare.com/wiki/XCore407I

Посылка содержит
