Бесплатная доставка новый мини Usb бластер кабель для Altera CPLD FPGA NIOS JTAG Altera программер в наличии

Описание продукта:

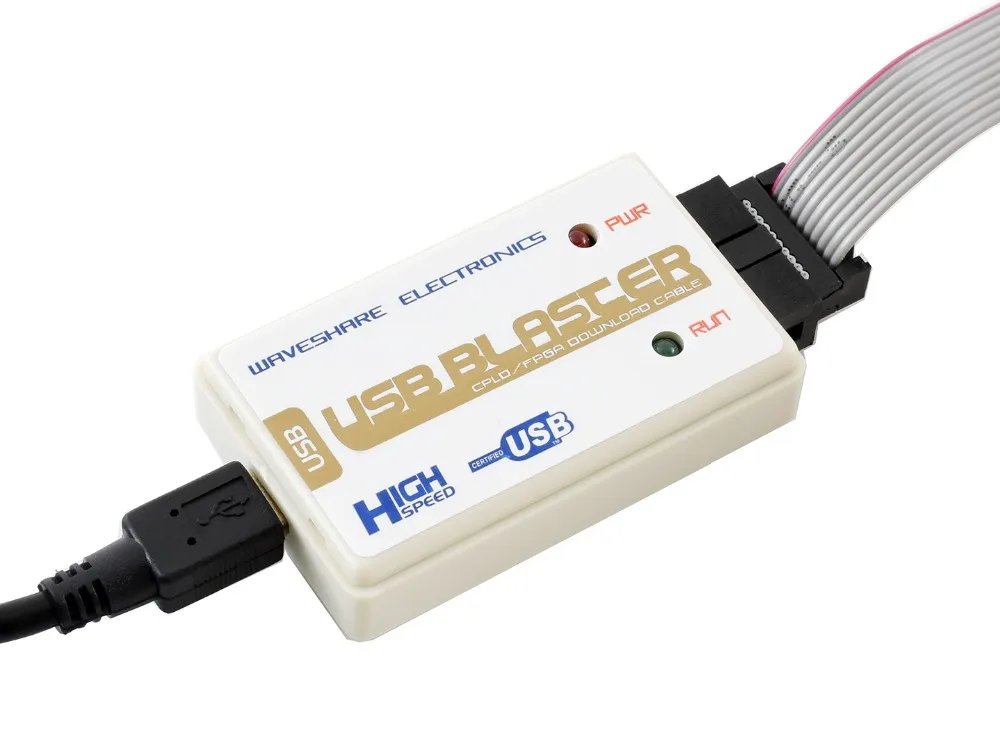

USB Blaster скачать кабель интерфейсы USB порт на хост-компьютере к Altera® FPGA установлен на печатной плате. Кабель передает данные конфигурации от ПК к стандартному 10-штыревой разъём подключен к FPGA. Вы можете использовать usb-кабель Blaster для циклической загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.

Он поддерживает большинство устройств ALTERA FPGA/CPLD, активные последовательные устройства конфигурации, усовершенствованные устройства конфигурации и поддерживает три режима загрузки AS, PS, JTAG.

Ключ Особенности



Аппаратное решение Высокая скоростьFT245 + CPLD + 244Решение, аналогичная скорость загрузки, как оригинальный ALTERA USB Blaster, с той же операцией. Скорость загрузки в 1-3 раза быстрее, чем у других схем, таких как 68013 или C8051F. Производительность Поддерживает большинство устройств ALTERA FPGA/CPLD, активные последовательные устройства конфигурации и усовершенствованные устройства конфигурации. Поддерживает три режима загрузки AS, PS, JTAG. Высокоскоростной, стабильный и внутренний дизайн FT245R + CPLD. Поддерживает 1,2-5V напряжения программирования. Поддерживает встроенный логический анализатор SignalTap II. Поддерживает Nios II встроенного процессора связи и отладки. Поддерживает программное обеспечение Quartus II интегрированная среда развития. Интегрированная среда разработки NIOS II IDE. NIOS II EDS интегрированная среда разработки. Поддерживаемые устройства Протестированные устройства перечислены ниже, включая, но не ограничиваясь: CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. Д. FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K и FLEX 10K и т. Д. Активные последовательные устройства конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д. Усовершенствованные устройства конфигурации, включая: EPC1, EPC4 и т. Д. Подключается к ПК Подключение к компьютеру через интерфейс USB 2,0. Подключается к мишень доска Подключение целевой платы через JTAG, AS, PS интерфейсы. На рисунке 1, 2 и 3 ниже показана информация о заголовках различных интерфейсов.

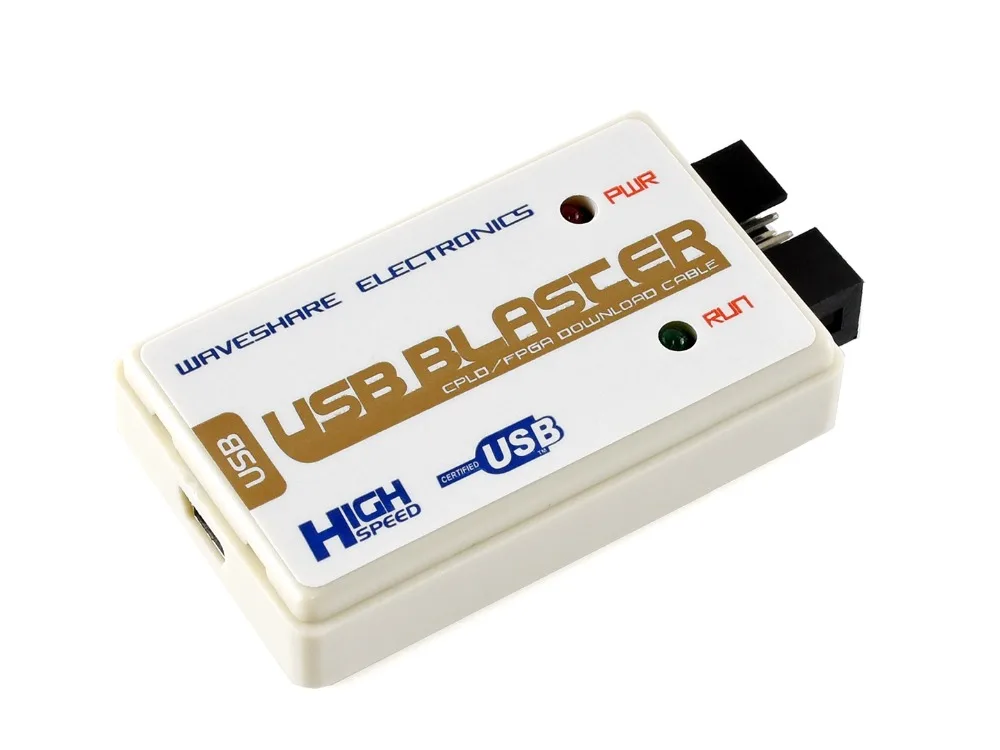

Светодиодный статус Красный светодиодный индикатор: индикатор питания Зеленый светодиодный индикатор: индикатор сигнала, светодиодный индикатор включен во время загрузки/программирования Просмотров



Развития ресурсы:Руководство пользователя, программное обеспечение и т. Д. Вики:Www.wav eshare.com/wiki/USB_Blaster_V2

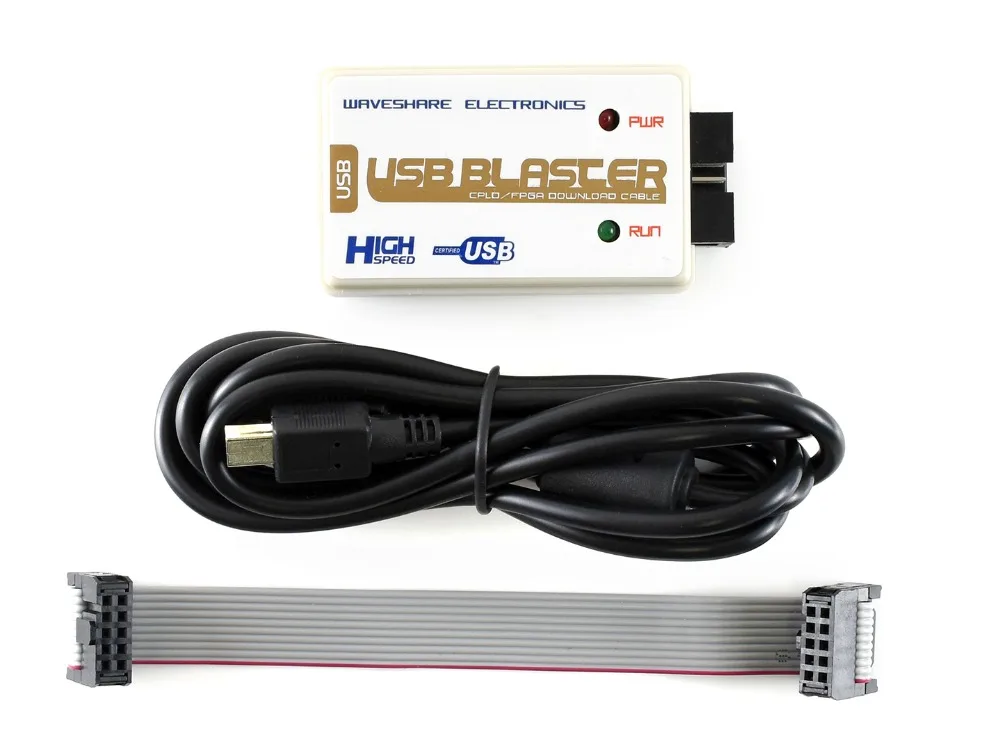

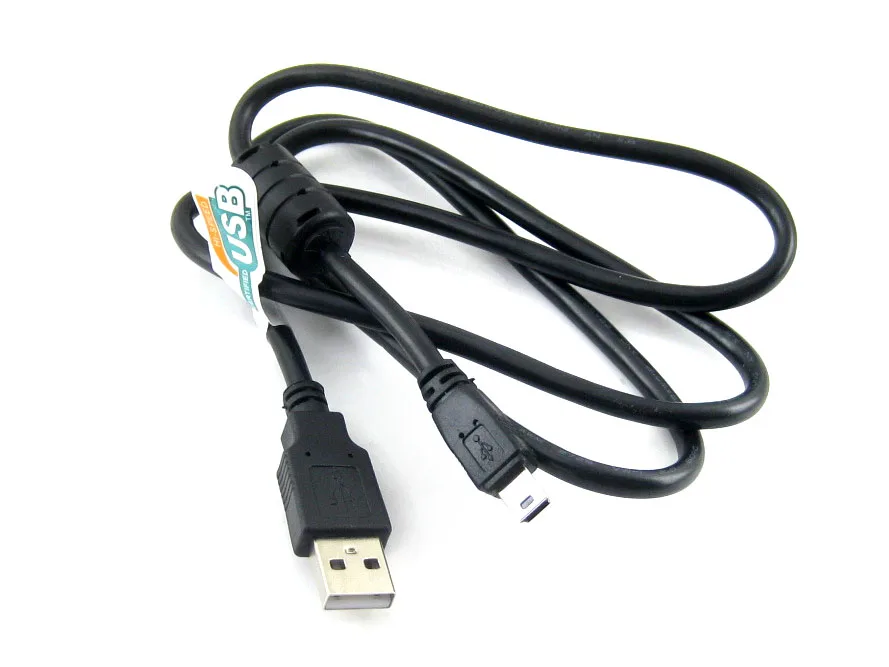

Посылка содержание

Вес:0,102 кг
