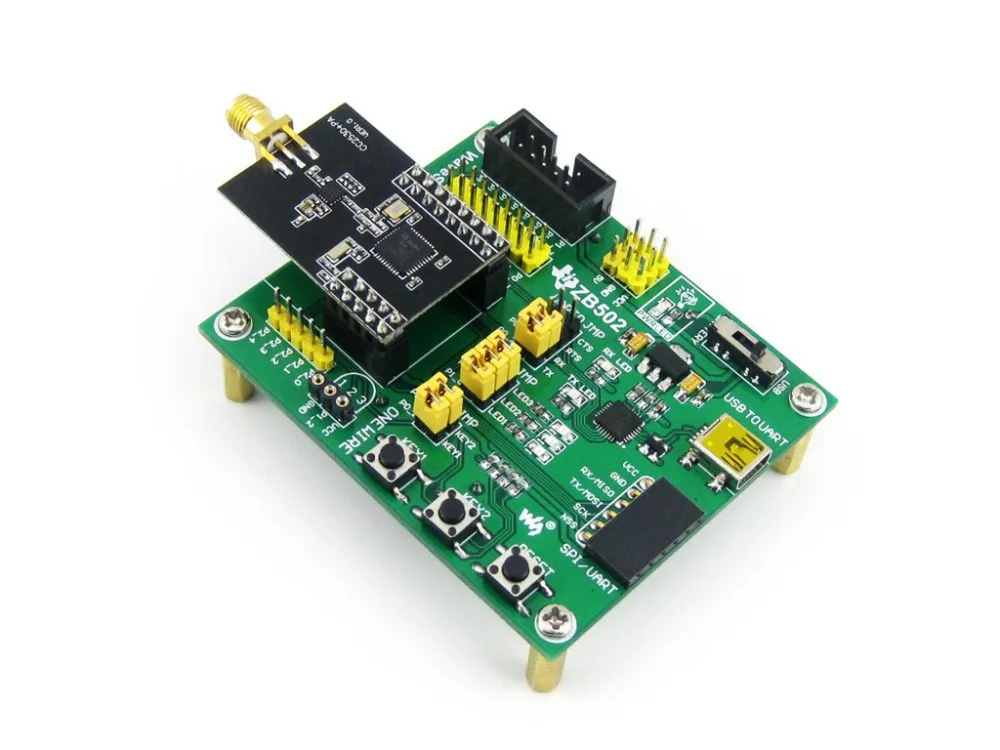

Комплект разработки Waveshare ZigBee для CC2530F256 состоит из материнской платы ZB502 + модуля XCore2530. = CC2530 оценочный комплект 2

Этот продукт включает только один модуль CC2530, в то время как для настройки сети ZigBee требуется как минимум два модуля CC2530.

Обзор

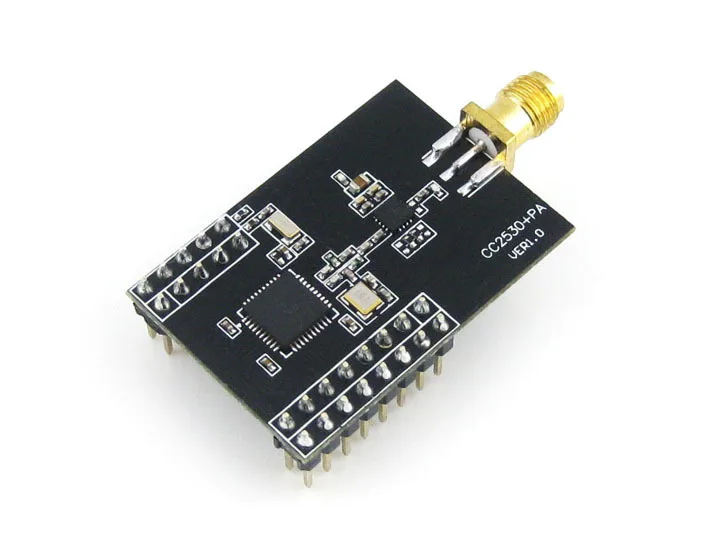

CC2530 оценочный Kit2Набор для разработки/оценки ZigBee, разработанный для CC2530F256, состоит из материнской платыZB502И модуль ZigBeeXCore2530.

В основном этот набор можно использовать в двух аспектах:

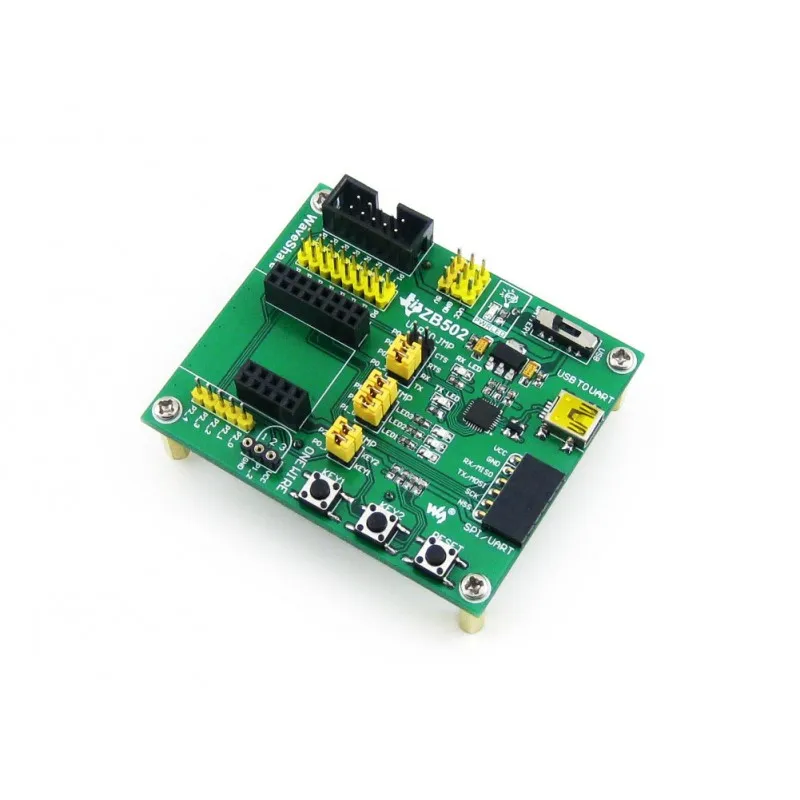

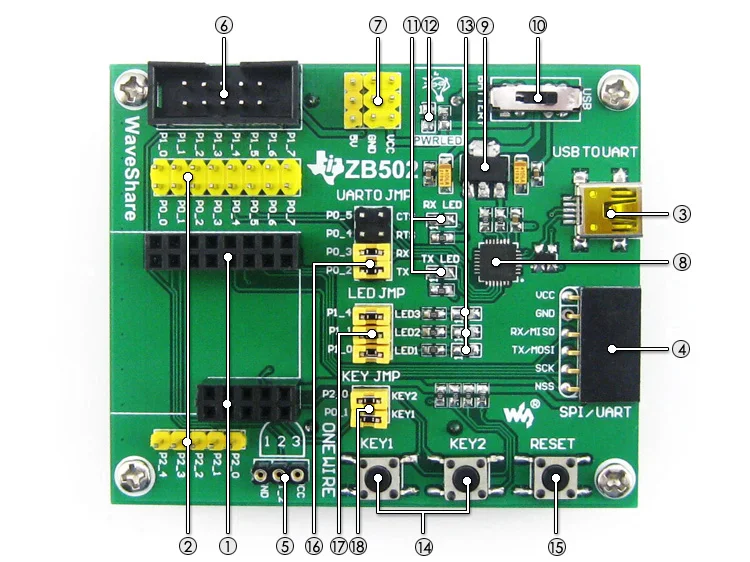

Разработать приложение с предоставленной прошивкойВ сочетании с нашей предоставленной прошивкой вы можете использовать этот набор для установки минимальной готовой к работе системы ZigBee для тестирования или оценки, и не требует знаний о сложной спецификации ZigBee Разработайте собственную прошивкуВ этом чехле вы должны начать с самого основания, чтобы создать свое решение, более того, требуются отладчики (например, отладчик CC) и знания о спецификации ZigBee Особенности ZB502 Встроенный держатель батареи, доступны несколько блоков питания Все IOs доступны для легкого расширения Интегрирует CP2102 для отладки Светодиоды и клавиши пользователя Что на ZB502 Разъем модуля ZigBee:Для легкого подключения модули ZigBee Интерфейс I/Os Интерфейс USB Интерфейс UART/SPI Однопроводной интерфейс Интерфейс отладки 5 В/3,3 В Входная/Выходная мощность:Обычно используется в качестве выходной мощности, а также общего заземления с другой пользовательской платой CP2102 AMS1117-3.3 Выключатель питания Индикатор последовательного порта RX/TX Индикатор питания Светодиоды пользователя Пользовательские ключи Кнопка сброса Джемпер UART0 Светодиодная перемычка Перемычка Особенности XCore2530 Так же легко использовать, как и любые модули UART Предоставленная Прошивка: координатор, роутер, конечное устройство Прошивка маршрутизатора предварительно загружена по умолчанию Поддерживает отправку больших пакетов данных и быструю трансляцию через UART Поддерживает программирование через UART (благодаря загрузчику и требуется последовательный модуль) Поддерживает настройку через верхнее компьютерное программное обеспечение: Рабочий режим, порт UART, скорость передачи данных, сигнальный канал и т. д. MISC Автоматическая сеть (требуется как минимум 1 координатор и 1 роутер) Мониторинг интенсивности сигнала в режиме реального времени между координатором, маршрутизатором и конечным устройством Встроенный усилитель мощности RXF2401, обеспечивает большее расстояние связи Спецификации XCore2530 Встроенный чип: CC2530F256RHAR Расстояние связи (открытое и широкое рабочее окружение): Абсолютный максимум: более1500Метры Стабильная связь: более1300Метры Автоматическое подключение: более1000Метры Частотный диапазон: 2,4 ГГц Широкий диапазон напряжения питания (2-3,6 В) Рабочая температура: -40 градусов ~ 85Степень Скорость передачи последовательного порта: 38400 бит/с (по умолчанию), различные скорости передачи доступны по конфигурации программного обеспечения Разъем расширения: все I/Os, кроме P1_1, P1_4 Шаг контактного разъема: 2,54 мм Расстояние между клеммами на левой и правой сторонах: 22,86 мм (9x2,54 мм) Антенна: 2,4G 2DB 360 ° Всенаправленная Характеристики CC2530F256RHAR Частотный диапазон: 2,4 ГГц 16 передаточных цепей, программное обеспечение настраивается в соответствии с условиями окружающей среды Скорость передачи радио до 250 кбит/с Высокопроизводительное и маломощное ядро микроконтроллера 8051 с предварительным кодом 2,4 ГГц IEEE 802.15.4 совместимый радиочастотный трансивер Широкий диапазон напряжения питания (2-3,6 В) Сторожевой таймер, монитор батареи и датчик температуры 12-битный АЦП с 8 каналами и настраиваемым разрешением 2 мощных USARTs с поддержкой нескольких серийных протоколов ИК поколение схем Таймеры общего назначения (один 16 бит, два 8 бит) Копроцессор безопасности AES 21 Универсальный ввод-вывод (19 × 4 мА, 2 × 20 мА) Фотографии Загрузка

Ресурсы для развития:Демо-коды, схемы, наборы данных и т. д. Вики:Www.waveshare.com/wiki/CC2530_Eval_Kit2

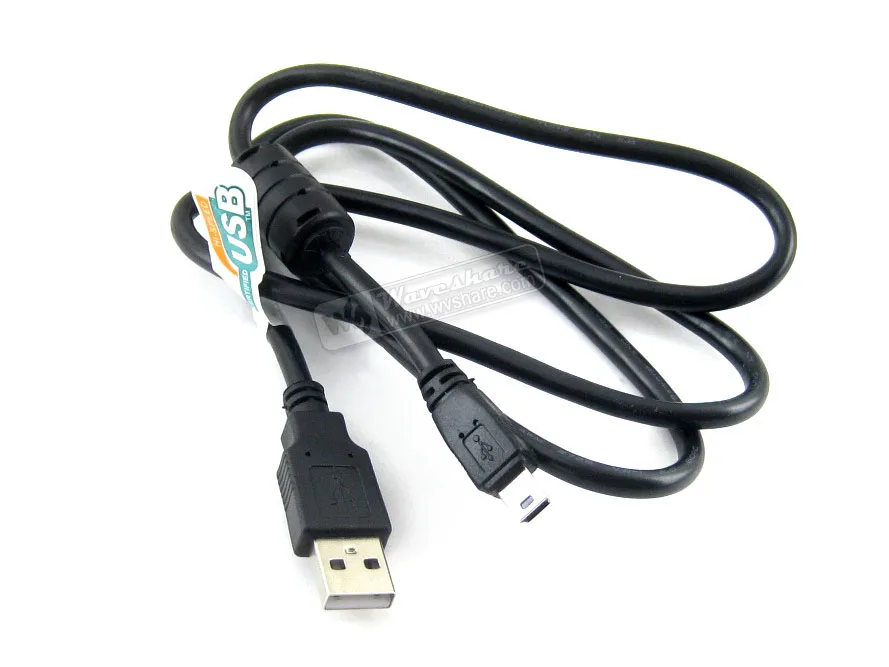

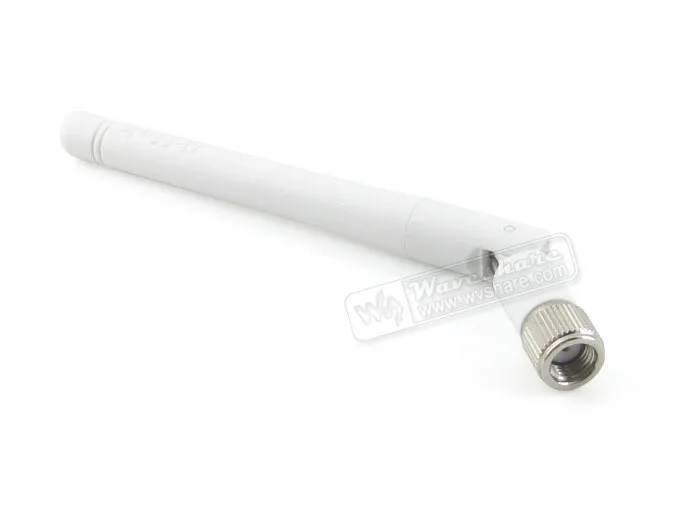

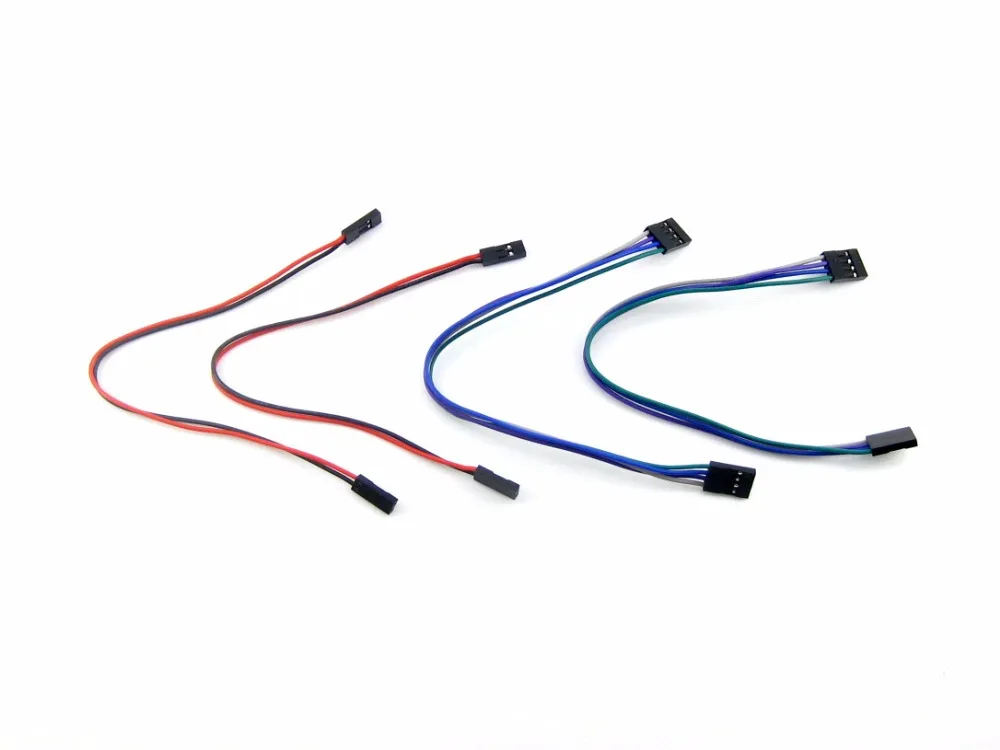

Содержимое упаковки
