ELRS PP 2,4 ГГц PP RX EP1 RX EP2 приемник SX1280 EXPRESSLRS Nano дальний приемник + всенаправленная антенна для TBS Tracer

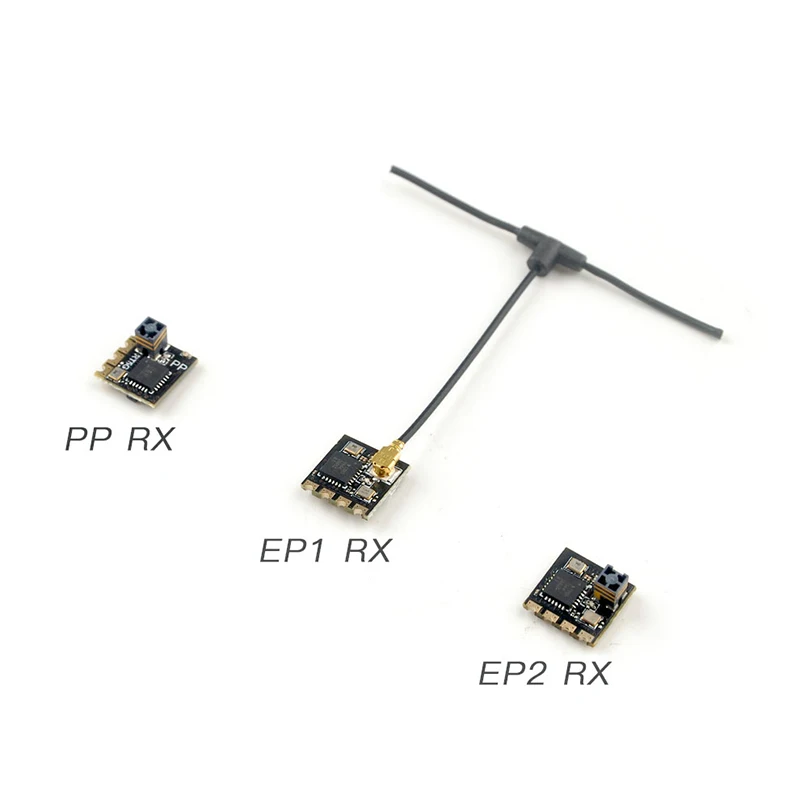

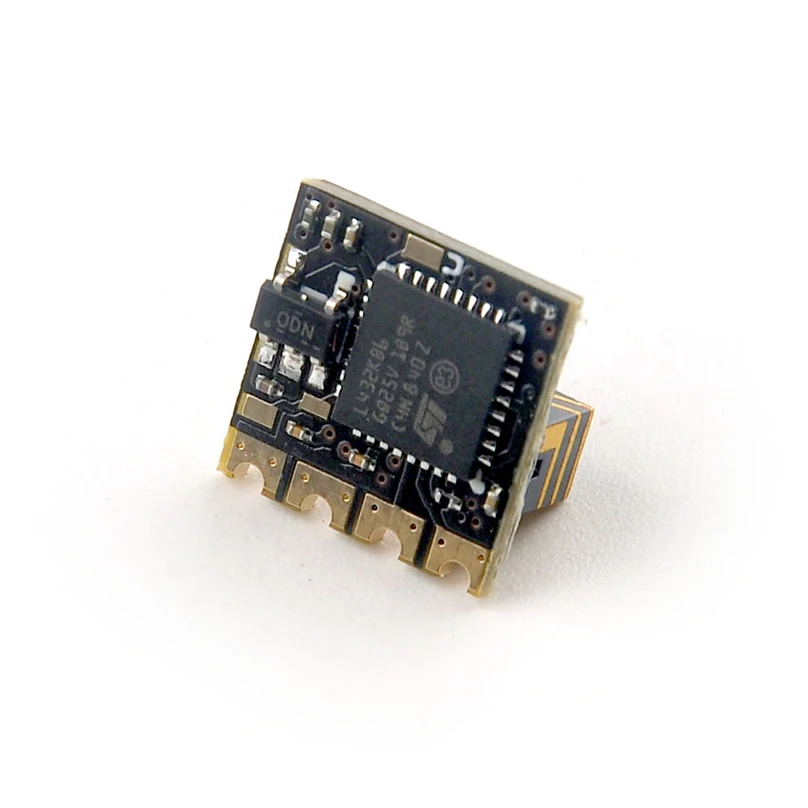

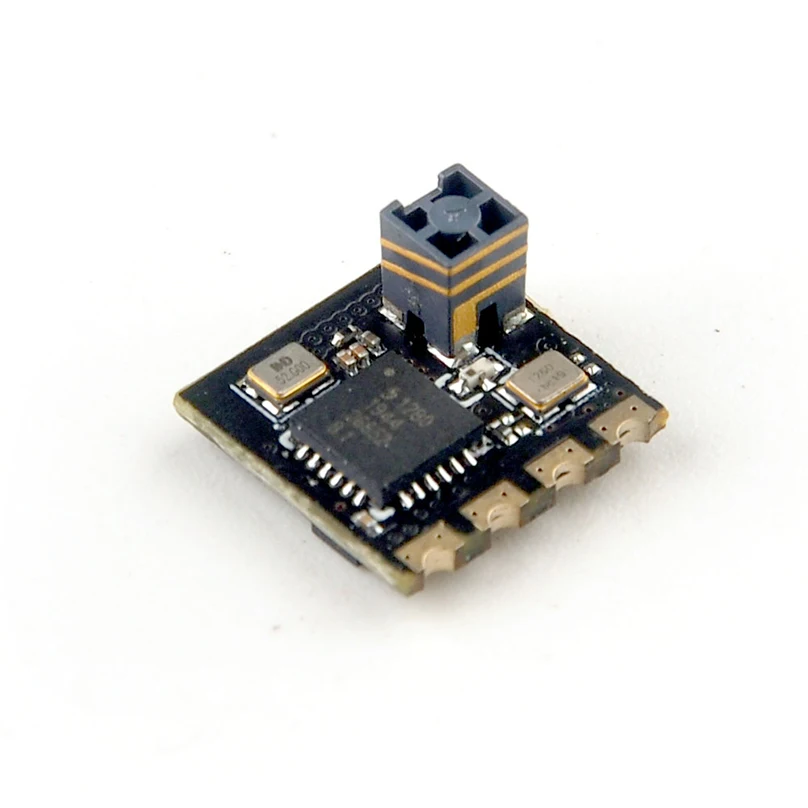

Happymodel 2,4g ExpressLRS ELRS nano Серия модуль приемника PP RX/ EP1 RX/ EP2 RXПримечания:Так как официальная идеальная Версия прошивки ELRS еще не была выпущена, в настоящее время наша Предварительная загрузка прошивки PP_RX, EP1/EP2 RX и ES24TX-все бета-версии, вы можете обновить официальную прошивку, когда доступна официальная идеальная цель.Happymodel 2,4 GHz ELRS nano series receiver-это программа с открытым исходным кодом, основанная на ExpressLRS, у нас есть 3 типа rx module.PP RX разработан @ Jye Smith из команды разработчиков ExpressLRS. Его основной аппаратной архитектурой является STM32L432KBU6 MCU и SX1280 RF чип. Он имеет встроенную керамическую антенну, которая является супер-светильник и небольшого размера.На основе PP RX мы разработали Nano 2,4 GHz rx версии ESP8285 под названием EP1 и EP2. РЧ модуль EP1/EP2 такой же, как рр RX и использовать ESP8285 MCU. Так что вы можете обновить прошивку по WIFI, это слишком просто.Из-за низкой задержки и высокой частоты обновления радиочастотного модуля, они очень удобны для гонки FPV и дальнего действия FPV. И очень подходит для крошечный whoop из-за ультра-светильник и нано-размер.PP(w/антенна) EP1(w/o антенна) EP2(w/антенна)MCU STM32L432KBU6 ESP8285 ESP8285РЧ чип SX1280IMLTRT SX1280IMLTRT SX1280IMLTRTАнтенна SMD керамическая всенаправленная SMD керамическаяРазмер 10 мм * 10 мм * 6 мм 10 мм * 10 мм * 3 мм 10 мм * 10 мм * 6 ммВес 0,47g 0,42g 0,44gЦель прошивки 6cb8152d aec8ad82 aec8ad82Прошивка загружается через Wi-Fi Betaflight

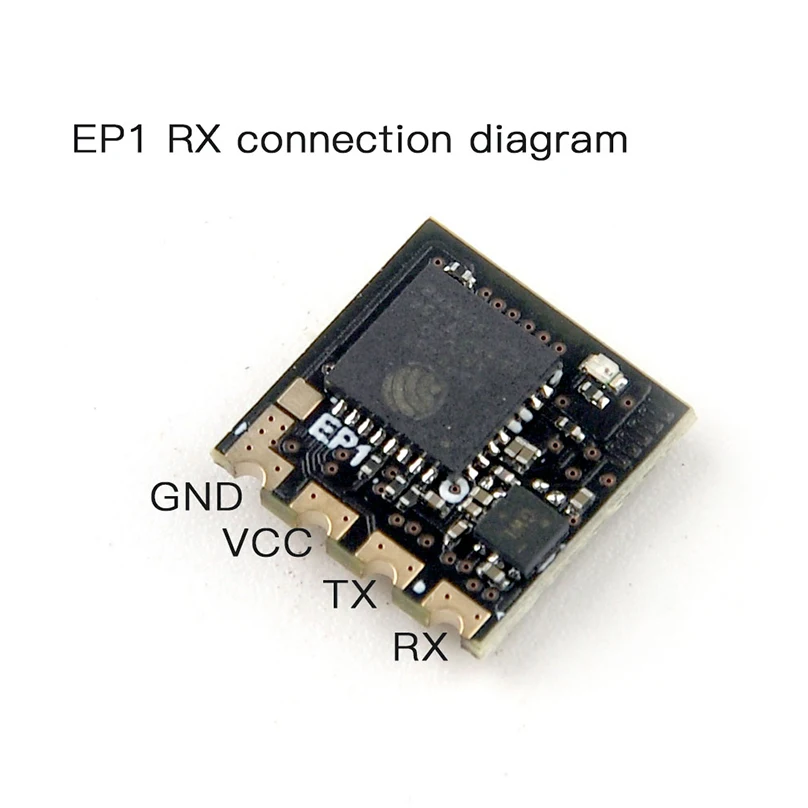

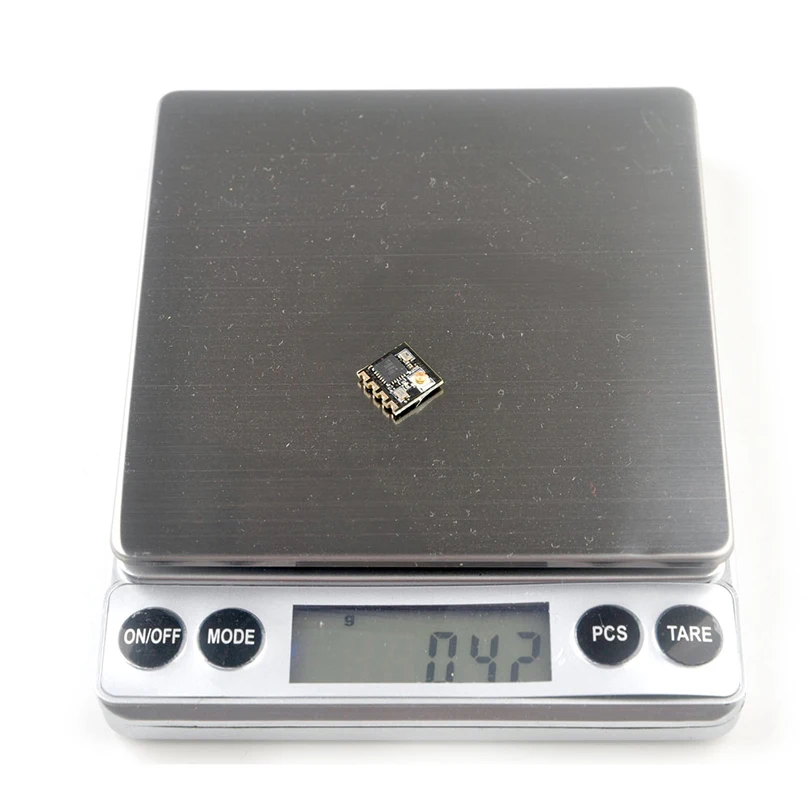

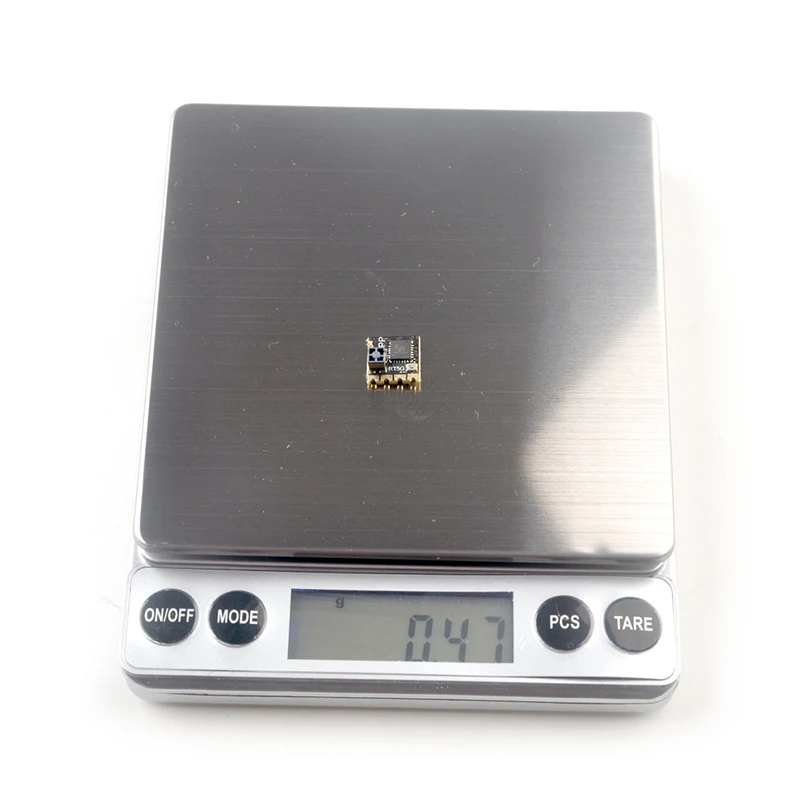

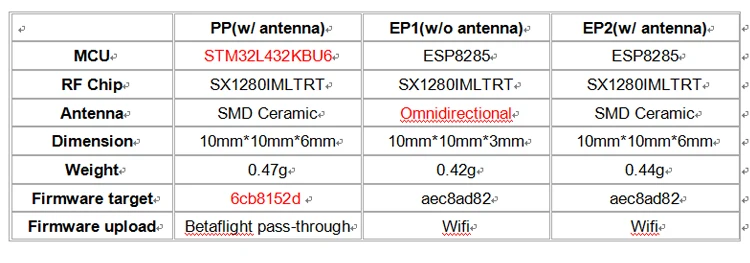

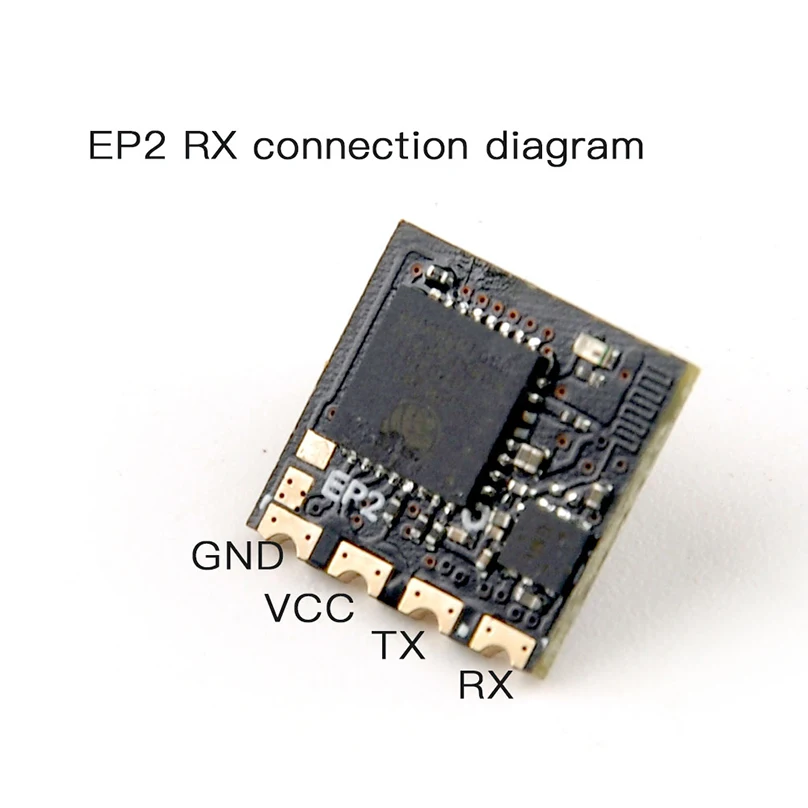

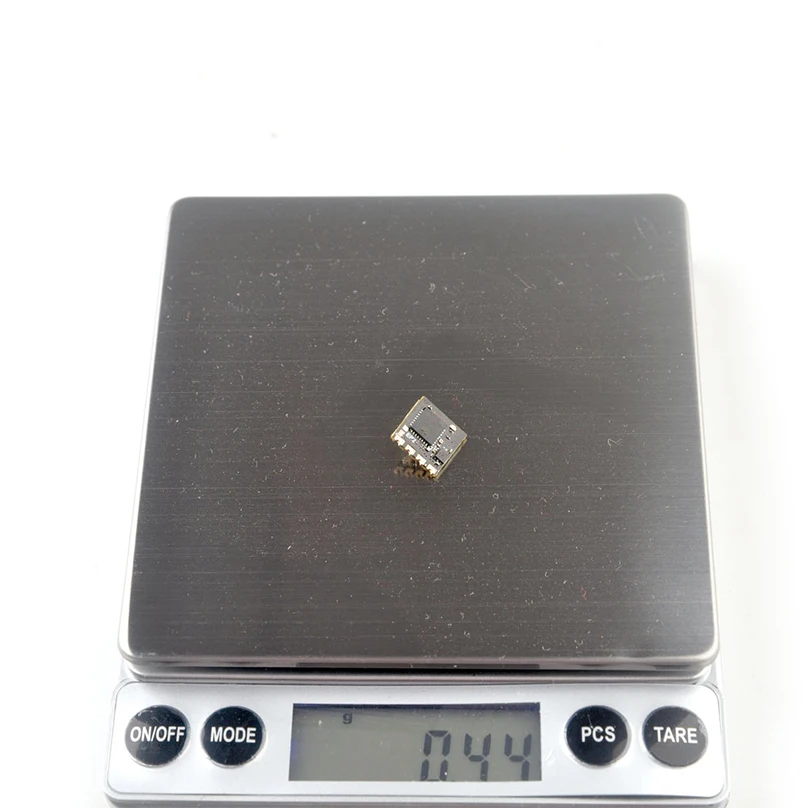

Характеристики:PP_RXТип: ISMSTM32L432KBU6 MCUSX1280IMLTRT RF модульКерамическая антенна SMDЧастотный диапазон: 2400 МГц до 2500 МГцМаксимальная частота получения обновления: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,47 граммРазмер: 10 мм * 10 мм * 6 ммПиковый коэффициент усиления: 3,7 дБEP1_RXТип: ISMESP8285 MCUSX1280IMLTRT RF модульВсенаправленная антеннаЧастотный диапазон: 2400 МГц до 2500 МГцМаксимальная частота получения обновления: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,42 грамм (без антенны)Размер: 10 мм * 10 мм * 6 ммПиковый коэффициент усиления: 2,23 дБEP2_RXХарактеристики:Тип: ISMESP8285 MCUSX1280IMLTRT RF модульКерамическая антенна SMDЧастотный диапазон: 2400 МГц до 2500 МГцМаксимальная частота получения обновления: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,44 граммРазмер: 10 мм * 10 мм * 6 ммПиковый коэффициент усиления: 3,7 дБПроцедура привязки:1. Подсоедините питание к PP/EP1/EP2 rx, подождите, пока светодиодный индикатор на RX выключится, немедленно выключите питание, а затем повторите вышеуказанные шаги. Когда RX включен в третий раз, светодиодный светильник начнет работать двойной вспышкой, что означает, что RX входит в режим привязки2. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний радиочастотный режим в протокол CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS.LUA файл к инструментам sd-карты), войдите в ELRS и нажмите [связать], Светодиодный модуль RX становится твердым, если привязать его успешно.3. Светодиодный индикатор состояния приемника:Рр RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; Светодиодный, медленная вспышка означает отсутствие сигнала от модуля TXEP1/EP2 RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; Светодиодный, медленная вспышка означает отсутствие сигнала от модуля TX; быстрый светодиодный фонарик означает в режиме точки доступа Wi-Fi, вы можете подключить WIFI RX и обновить прошивку RX через посещение 10.0.0.1 (пароль: expresslrs)

Внимание: посылка не содержитАнтенна

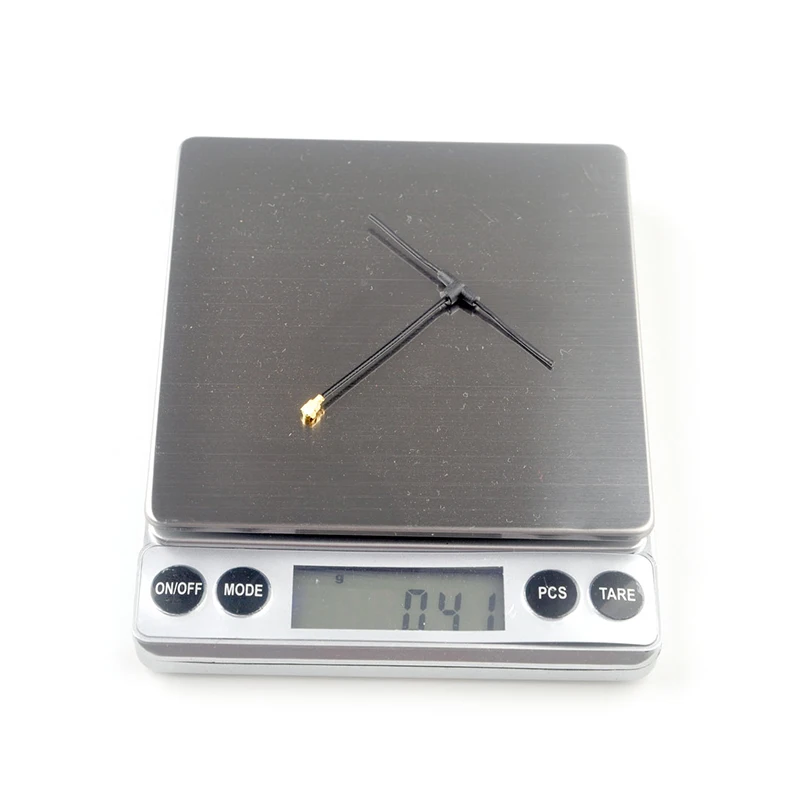

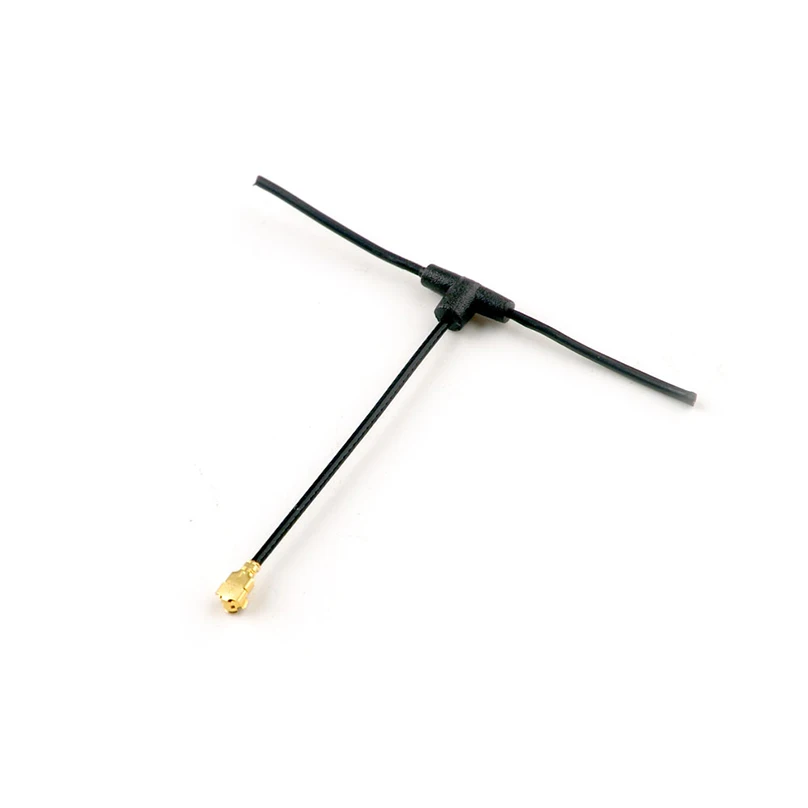

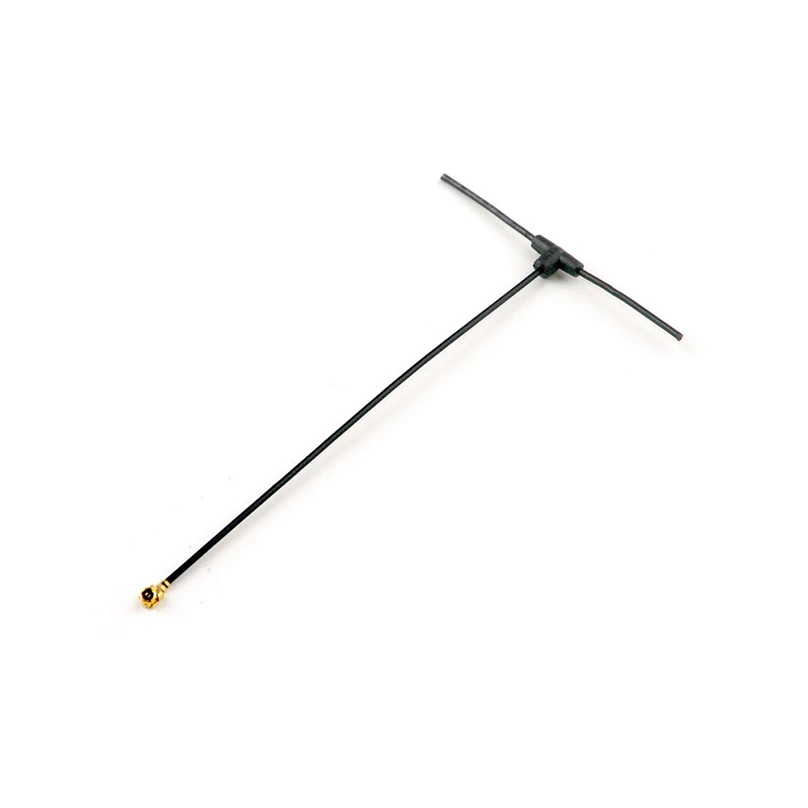

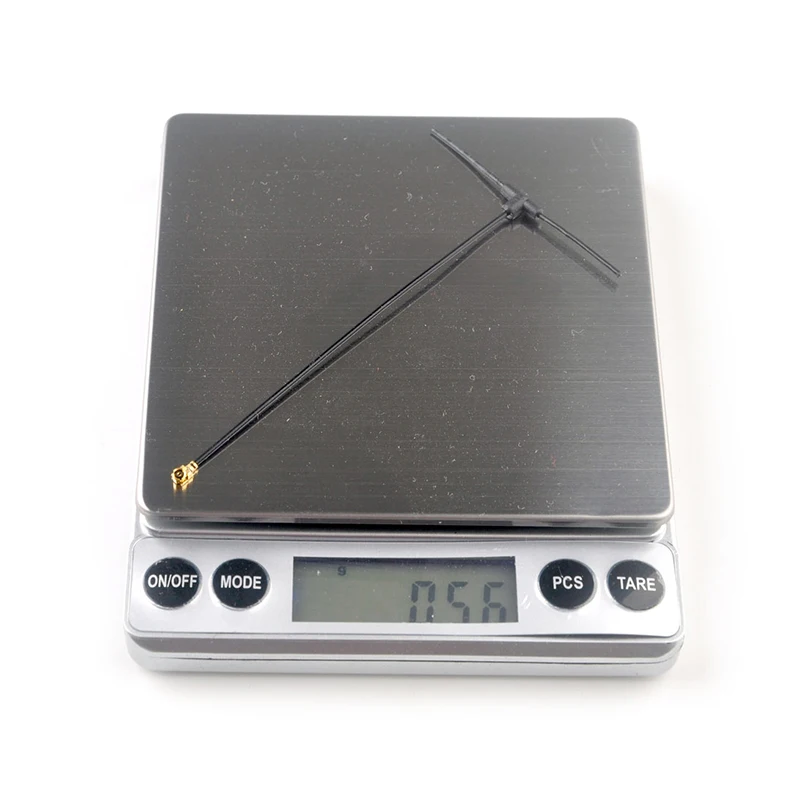

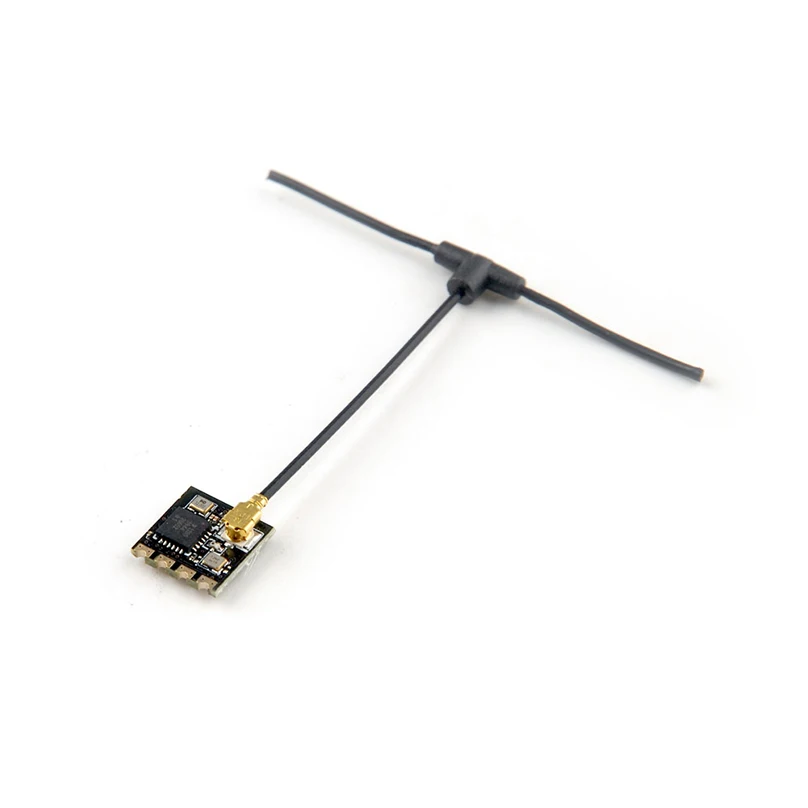

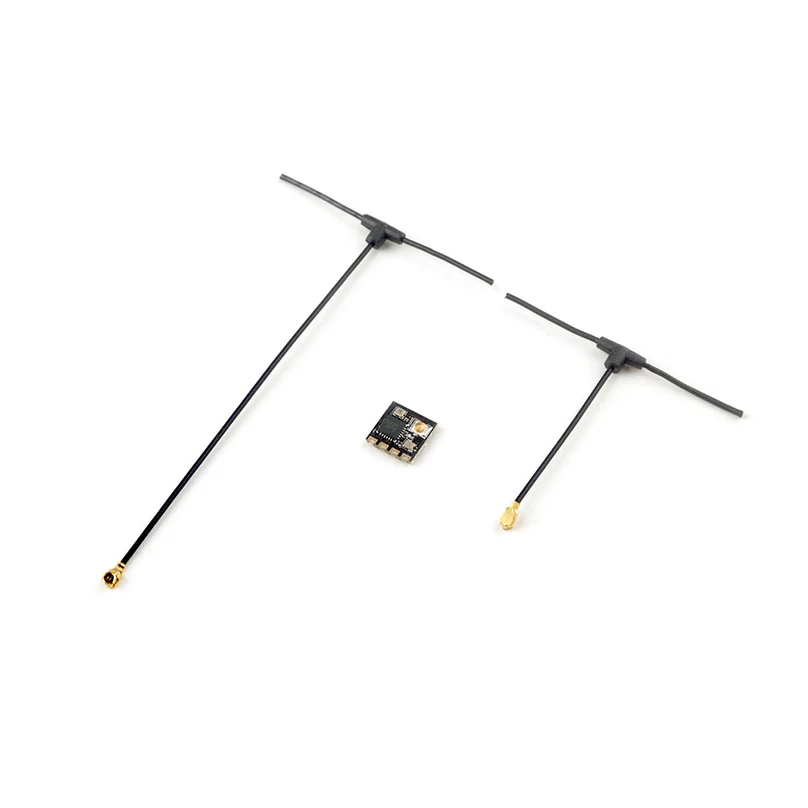

Hapymodel 2,4g всенаправленная антенна для ELRS EP1 RX IPEX/IPX/U.FL совместима с TBS Tracer

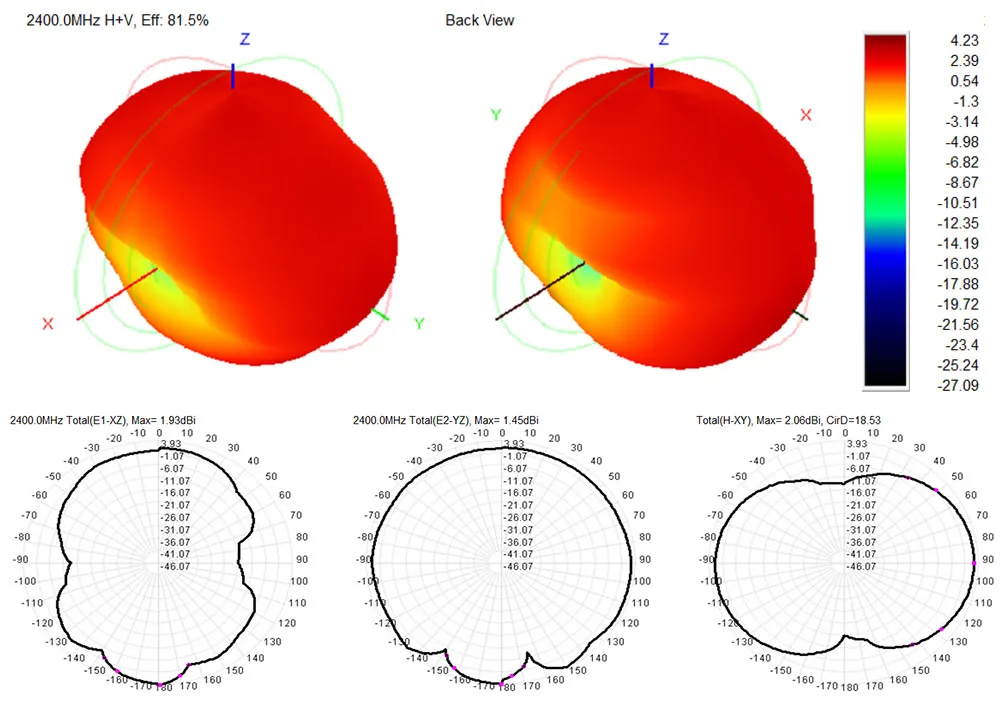

Частота (МГц) 2400,0

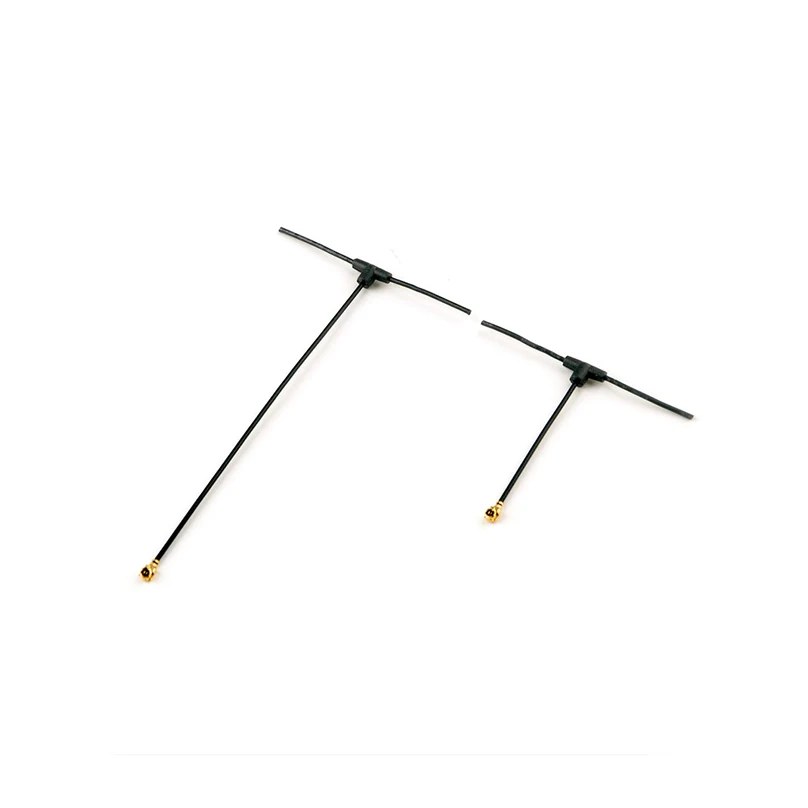

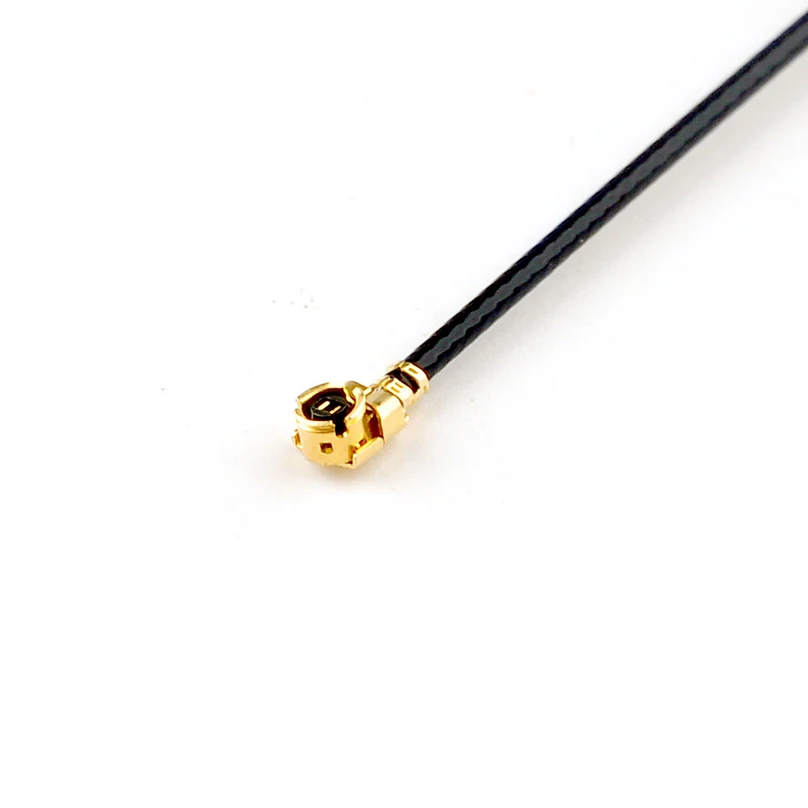

Эффективность (дБи)-0,89Коэффициент усиления (дБи) 2,23Эффективность (%) 81,46Направленность (дБ) 5,12Пиковая позиция усиления (Theta) 180,00Пиковое положение усиления (Phi) 330,00Эффективность тептол (%) 20,90Эффективность pipol (%) 60,56Верхний край. Эффективность (%) 39,93Нижний край. Эффективность (%) 41,54Разъем IPEX/IPX/U.FLШирина антенны 52 ммДлина антенны 40 мм/90 мм (опционально)
