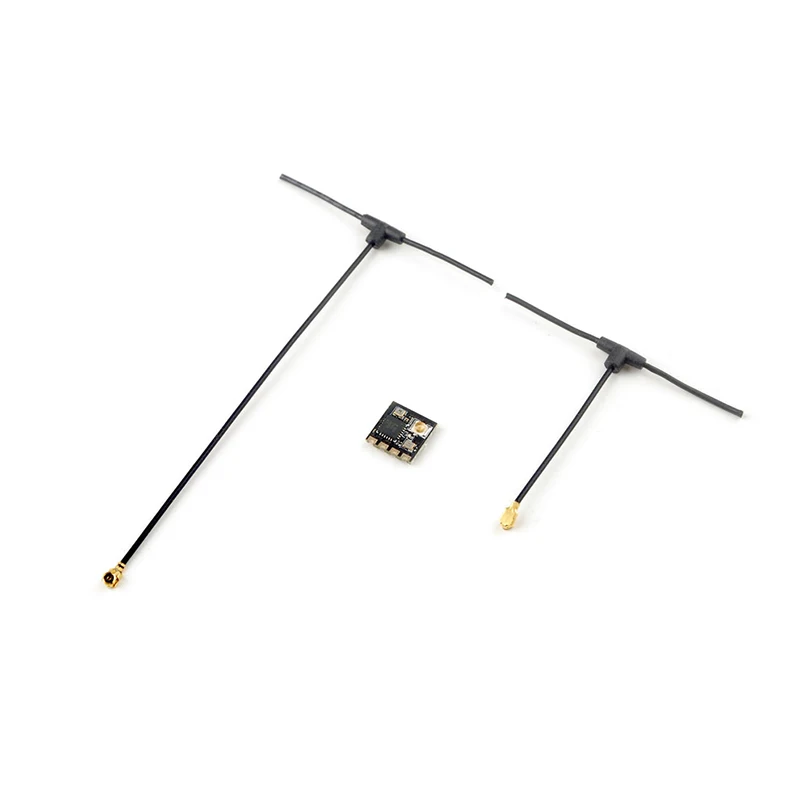

ELRS PP 2,4 GHz PP RX EP1 RX EP2 приемник SX1280 EXPRESSLRS Nano дальний приемник + всенаправленная антенна для TBS TX

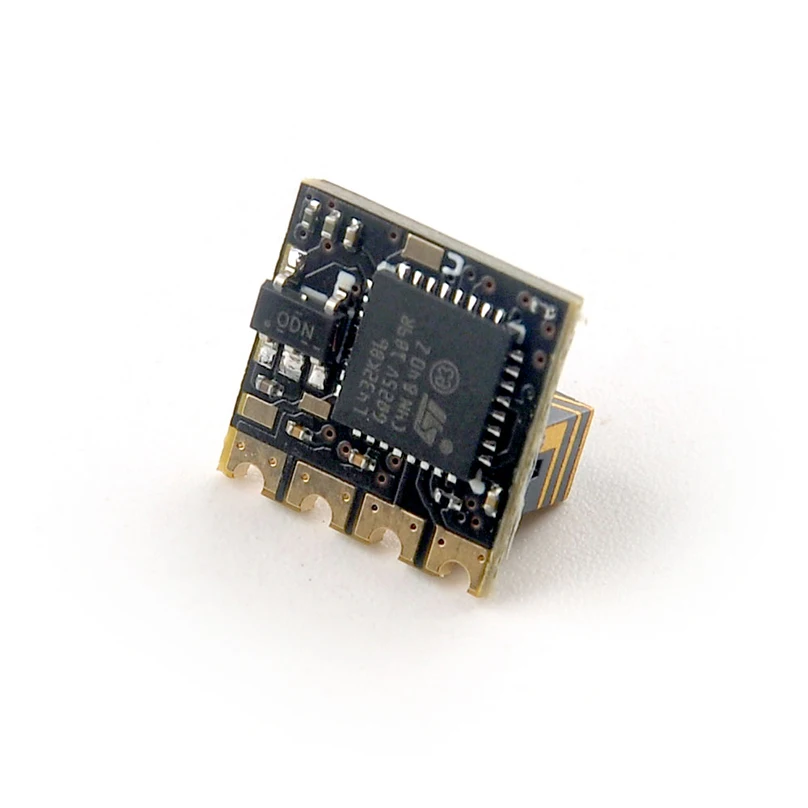

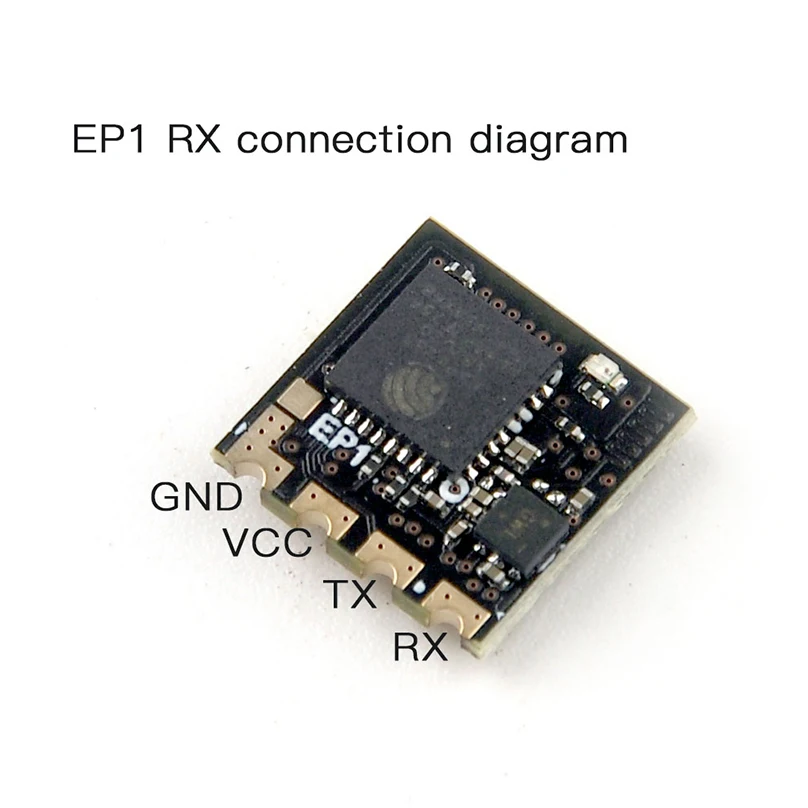

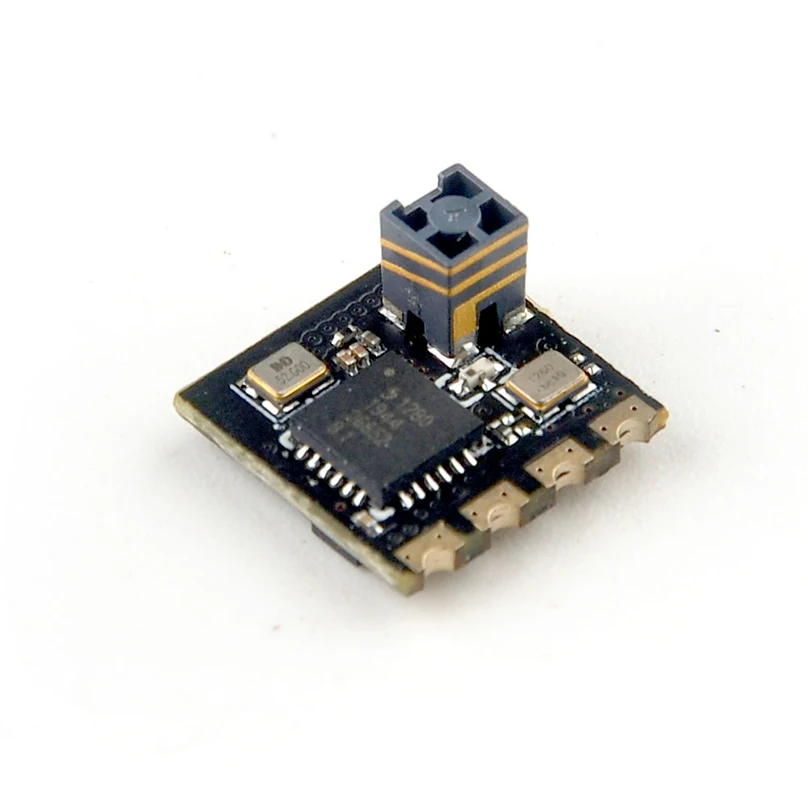

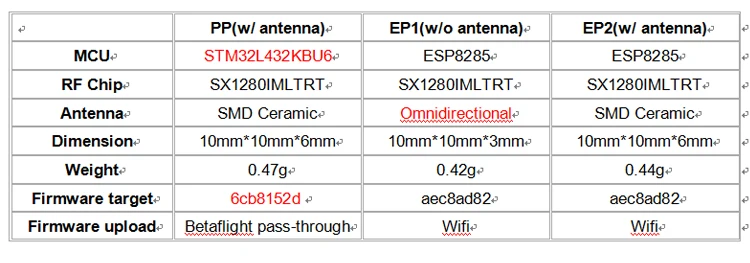

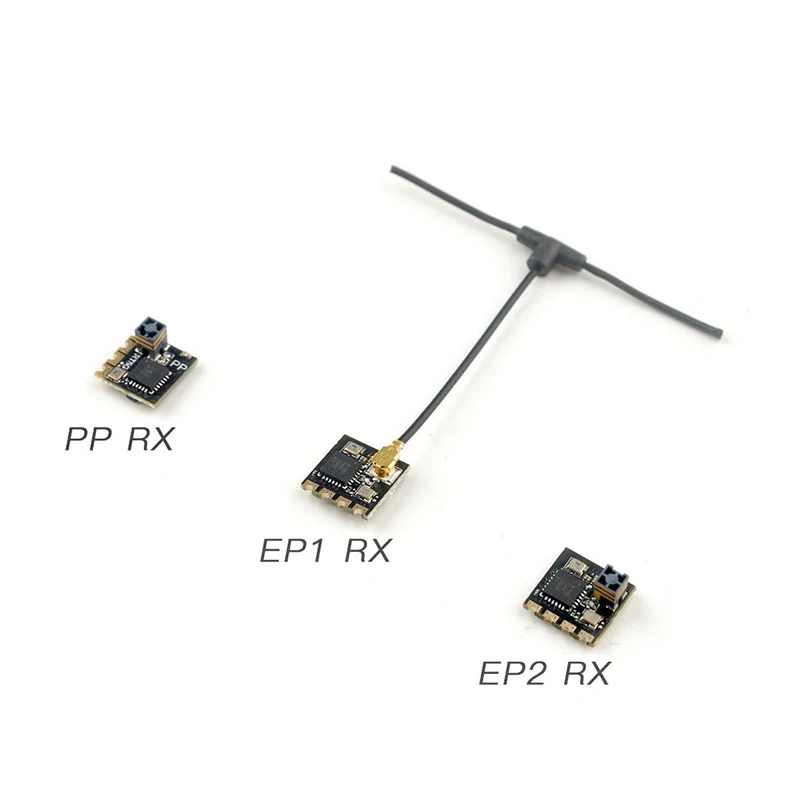

Happyмодель 2,4g ExpressLRS ELRS nano Серия модуль приемника PP RX/ EP1 RX/ EP2 RXПримечания: поскольку официальная идеальная Версия прошивки ELRS еще не была выпущена, в настоящее время наши PP_RX, EP1/EP2 RX и ES24TX предварительно загруженные прошивки все бета-версии, вы можете обновить официальные прошивки, когда доступна официальная идеальная цель.Приемник серии ELRS nano серии Happymodel 2,4 ГГц-это программа с открытым исходным кодом, основанная на ExpressLRS, у нас есть 3 типа rx модуля.PP RX разработан @ Jye Smith из команды разработки ExpressLRS. Его основная аппаратная архитектура-mmcu и SX1280 RF-чип. Он имеет встроенную керамическую антенну, которая является супер легкой и небольшой по размеру.На основе PP RX, мы разработали Nano 2,4 GHz rx версии ESP8285 под названием EP1 и EP2. RF модуль EP1/EP2 такой же, как PP RX и использовать MCU ESP8285. Так что вы можете обновить прошивку по WIFI, это слишком просто.Благодаря модулю RF с низкой задержкой и высокой частотой обновления они очень удобны для FPV Racing и FPV с большим диапазоном. И очень подходит для крошечный WOOP из-за ультра легкого и нано размера.PP(w/антенна) EP1(w/o антенна) EP2(w/антенна)MCU STM32L432KBU6 ESP8285 ESP8285ВЧ-микросхемы SX1280IMLTRT SX1280IMLTRT SX1280IMLTRTАнтенна SMD керамическая всенаправленная SMD керамическаяРазмер 10 мм * 10 мм * 6 мм 10 мм * 10 мм * 3 мм 10 мм * 10 мм * 6 ммВес 0,47 г 0,42 г 0,44 гВстроенное программное обеспечение цель 6cb8152d aec8ad82 aec8ad82Загрузка прошивки Betaflight через Wifi

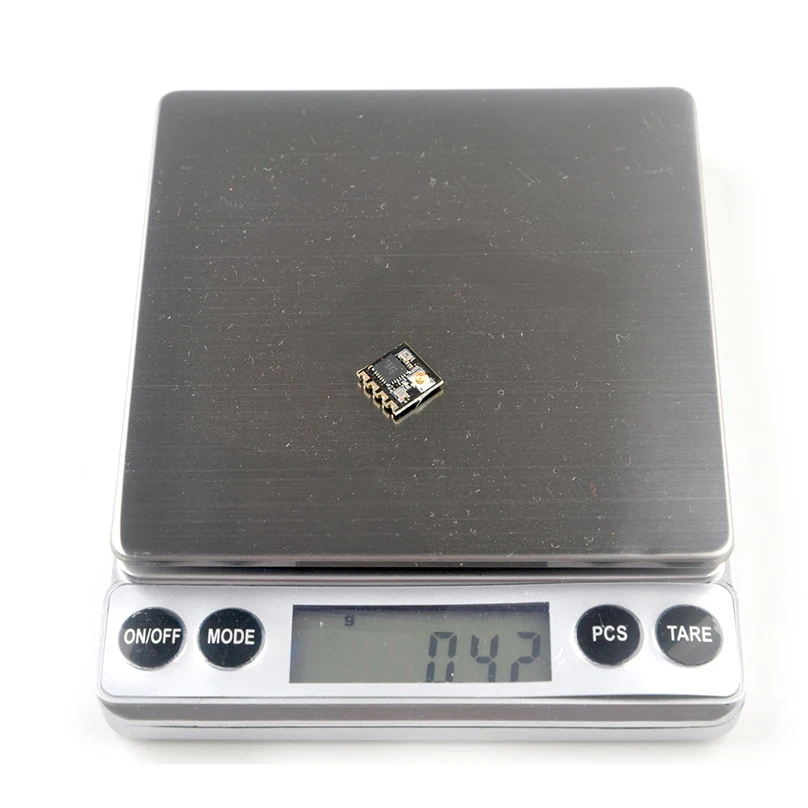

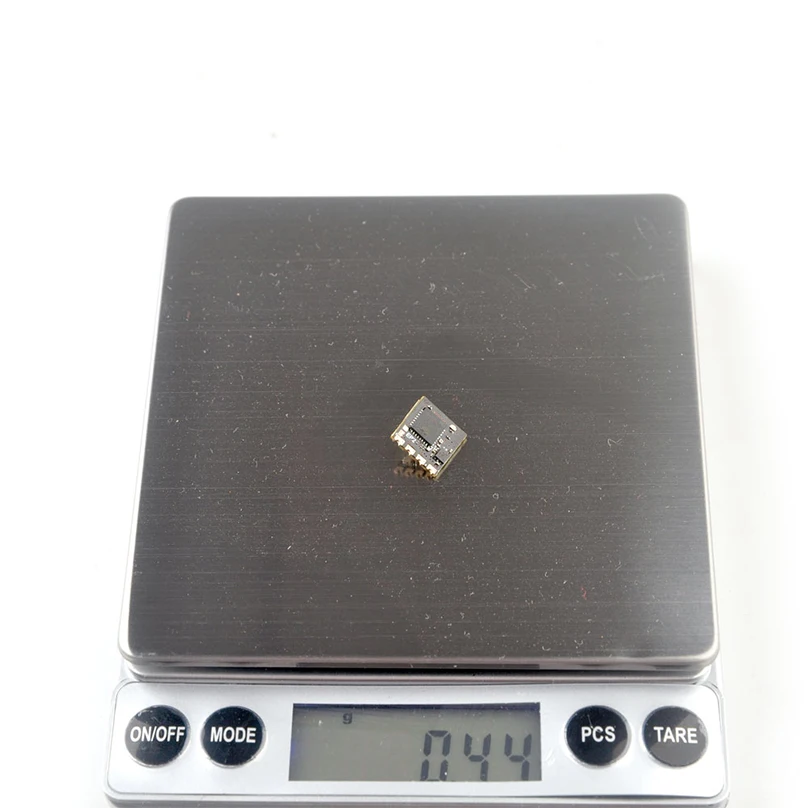

Технические характеристики:PP_RXТип: ISMSTM32L432KBU6 MCUSX1280IMLTRT радиочастотный модульSMD керамическая антеннаДиапазон частот: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,47 граммРазмер: 10 мм * 10 мм * 6 ммПиковое усиление: 3.7dBEP1_RXТип: ISMESP8285 MCUSX1280IMLTRT радиочастотный модульВсенаправленная антеннаДиапазон частот: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,42 грамм (без антенны)Размер: 10 мм * 10 мм * 6 ммПиковое усиление: 2.23dBEP2_RXТехнические характеристики:Тип: ISMESP8285 MCUSX1280IMLTRT радиочастотный модульSMD керамическая антеннаДиапазон частот: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,44 граммРазмер: 10 мм * 10 мм * 6 ммПиковое усиление: 3.7dBПривязать процесс производства:1. Подайте питание на PP/EP1/EP2 rx, подождите, пока светодиод на RX выключен, немедленно выключите питание, а затем повторите снова вышеуказанные шаги. Когда RX включается в третий раз, светодиодный индикатор начнет дважды мигать, что означает, что RX переходит в режим привязки2. Вставьте модуль ES24TX или другой модуль DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний режим RF для протокола CRSF, затем вы можете найти ELRS меню из радиосистем (нужно копировать ELRS.LUA файл для sd-карт инструменты сначала), введите в ELRS и нажмите [Bind], Светодиодный индикатор на RX модуле будет твердым, если его связать успешно.3. Значения светодиодного состояния приемника:PP RX: LED solid означает успешную привязку или соединение; LED двойная вспышка означает в режиме привязки; Светодиодная вспышка медленно означает отсутствие подключения сигнала от модуля TXEP1/EP2 RX: светодиодные Твердые означает, что соединение успешно или соединение установлено; СВЕТОДИОДНЫЕ двойные вспышки означает в режиме привязки; Светодиодная вспышка медленно означает отсутствие подключения сигнала от модуля TX; светодиодная вспышка быстро означает, что в режиме точки доступа Wi-Fi вы можете подключить Wi-Fi RX и обновить прошивку RX через посещение 10.0.0.1 (пароль: expresslrs)

Внимание: упаковка не содержитАнтенна

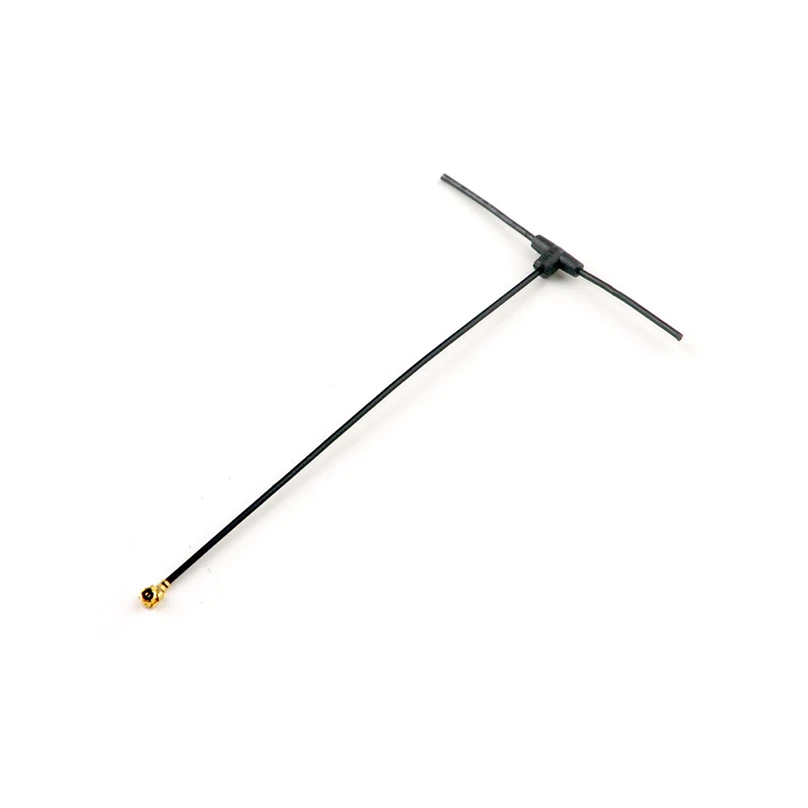

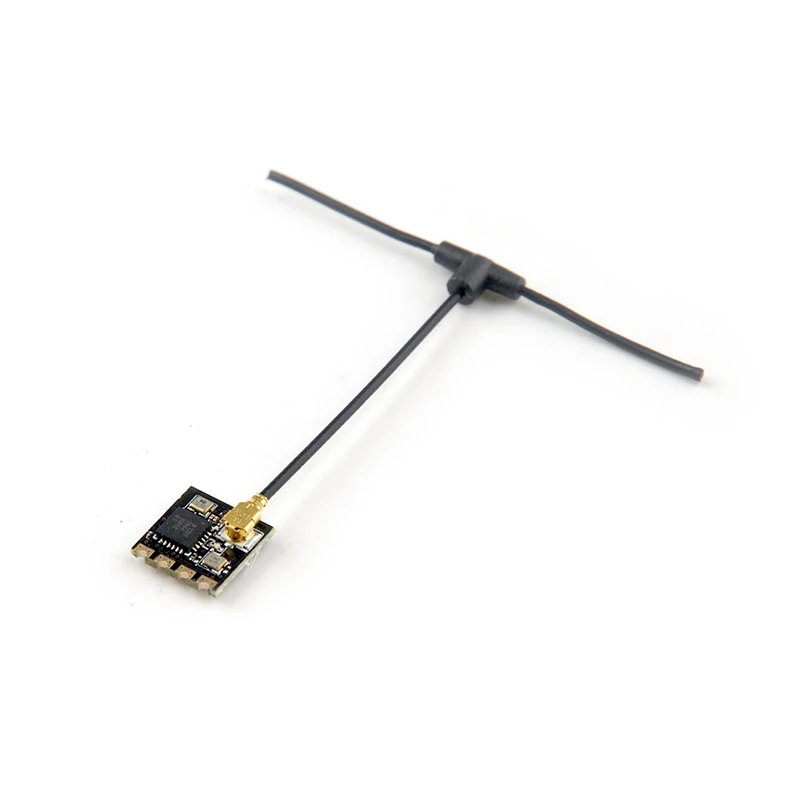

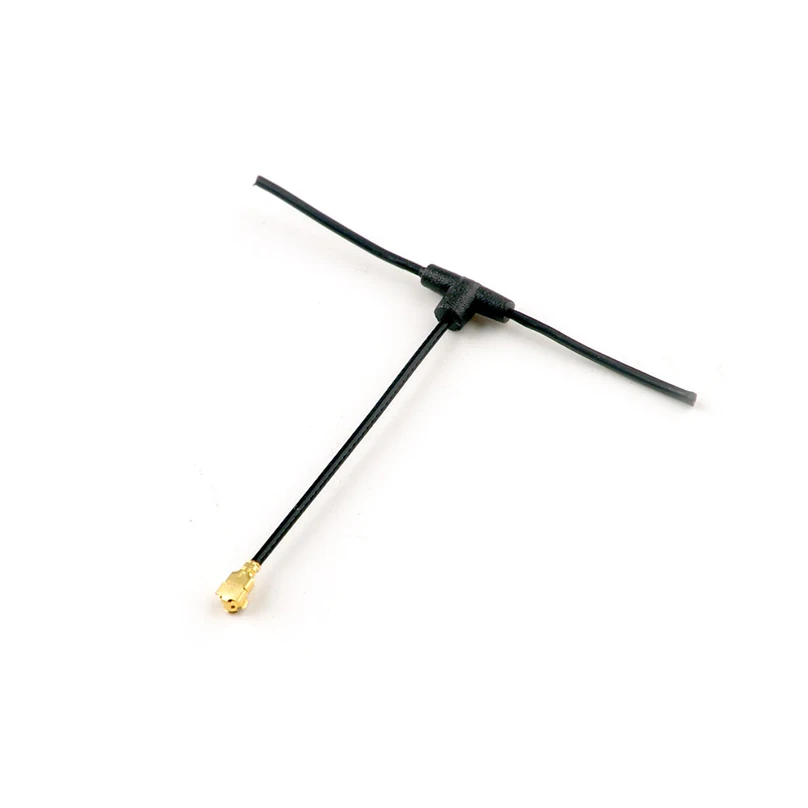

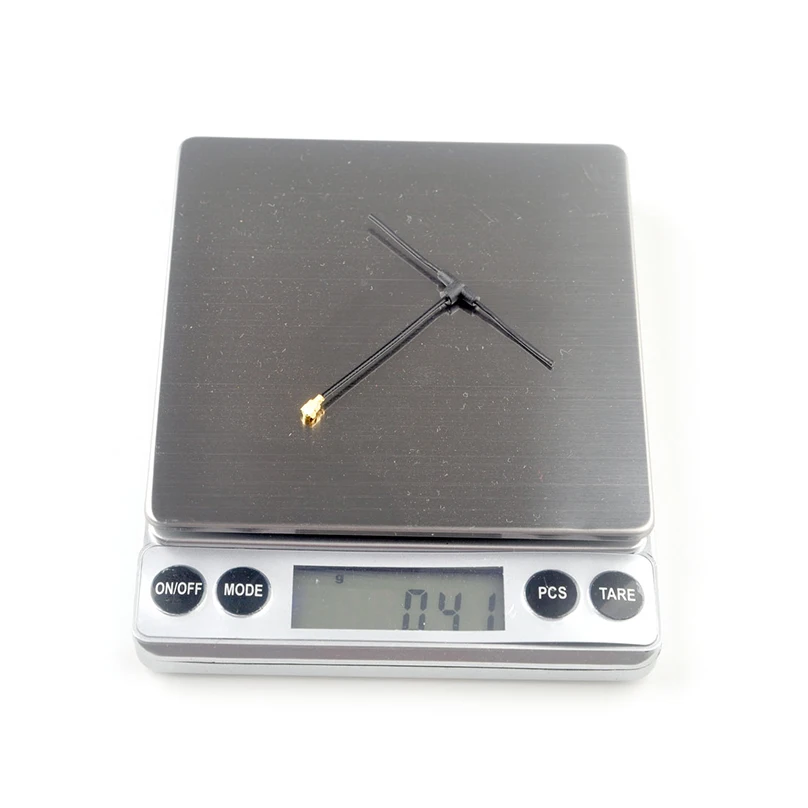

Hapymodel 2,4g всенаправленная антенна для ELRS EP1 RX IPEX/IPX/U.FL совместима с TBS Tracer

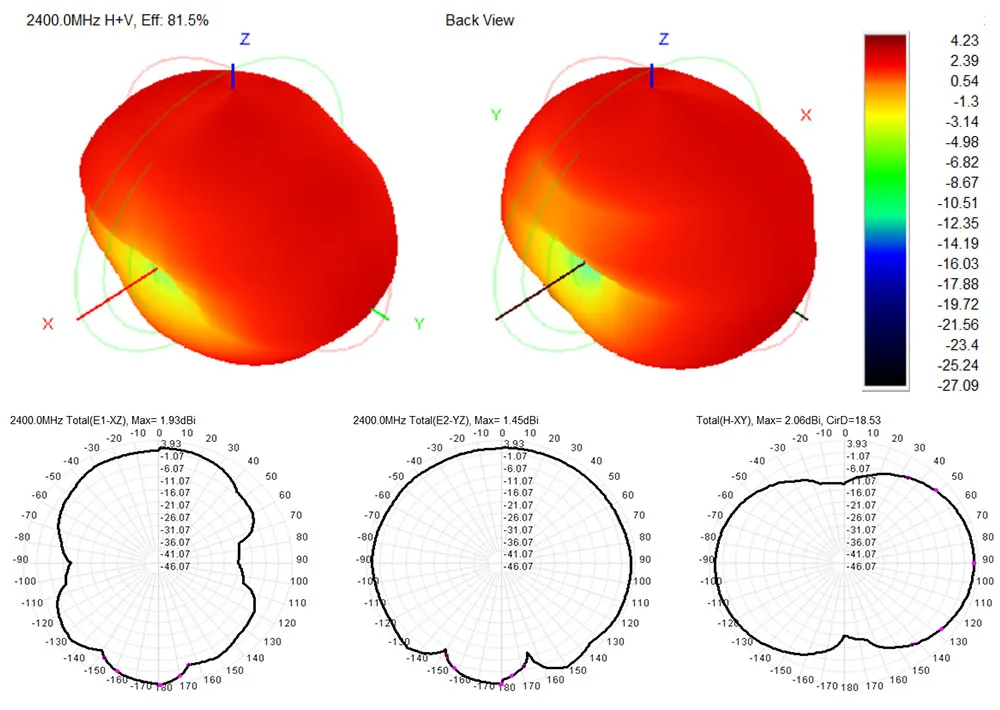

Частота (МГц) 2400,0

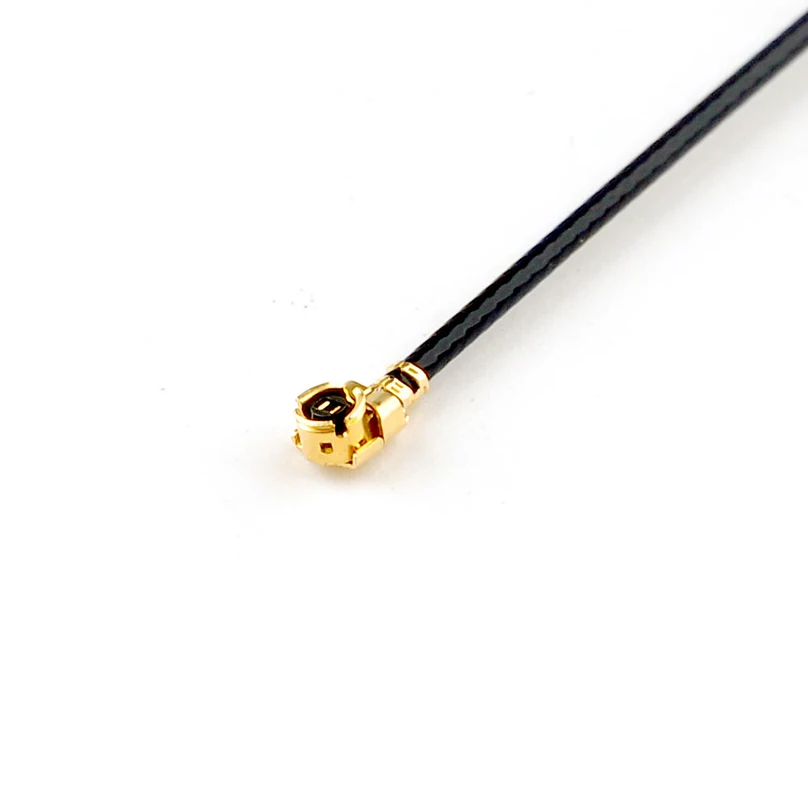

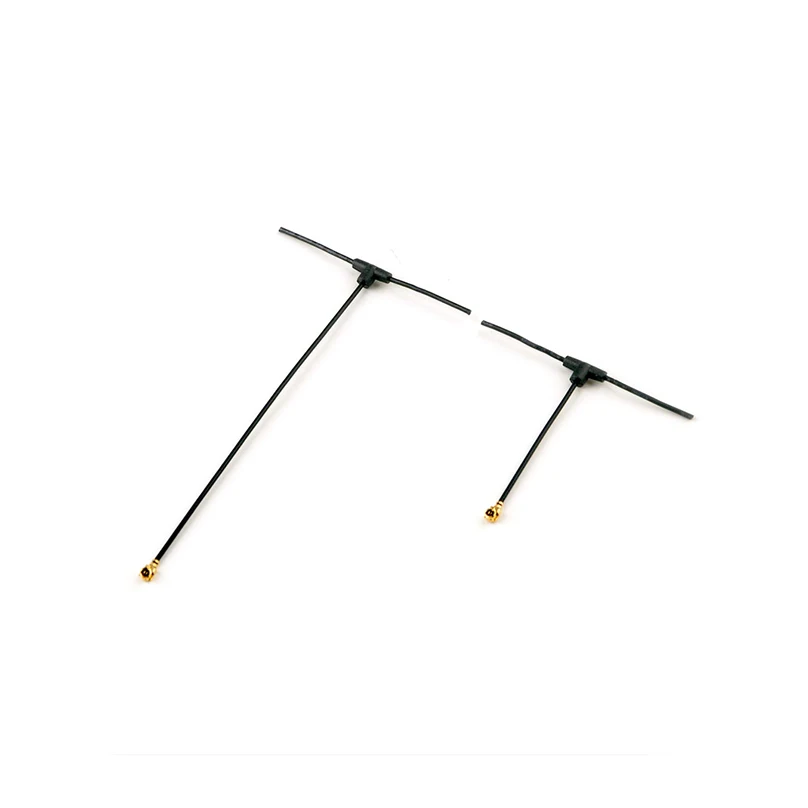

Эффективность (dBi) -0,89Коэффициент усиления (dBi) 2,23Эффективность (%) 81,46Направленность (дБ) 5,12Позиция пикового усиления (Theta) 180,00Пиковое положение усиления (Phi) 330,00Эффективность тетапол (%) 20,90Эффективность фипол (%) 60,56Верхний край. Эффективность (%) 39,93С низким подолом. Эффективность (%) 41,54Разъем IPEX/IPX/U.FLАнтенна ширина 52 ммДлина антенны 40 мм/90 мм (опционально)
