HappyModel EP1 EP2 EPW5 2,4G express SLRS ELRS Nano приемник дальнего действия RX для радиоуправляемого самолета серии ES24TX FPV LR4 LR7

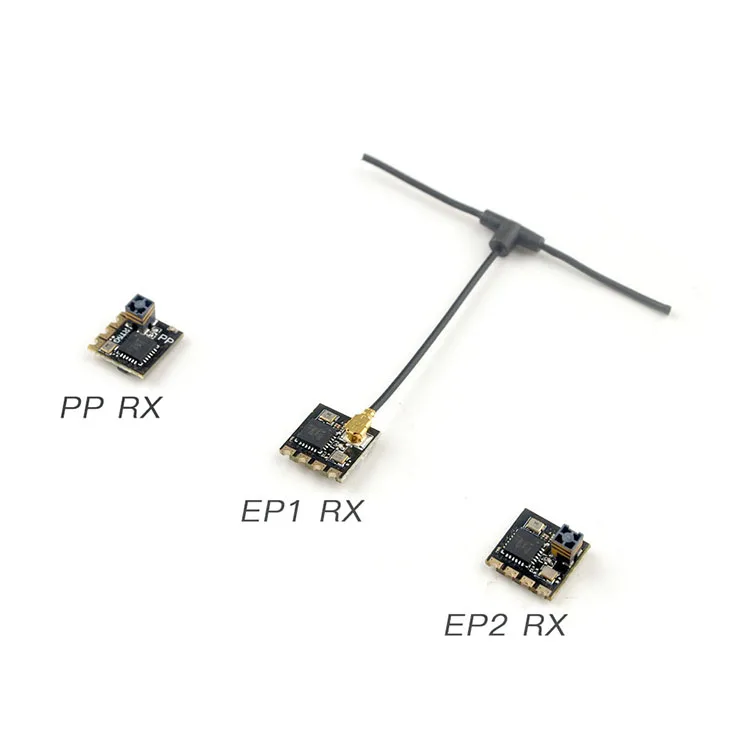

Примечания: Так как официальная идеальная Версия прошивки ELRS еще не была выпущена, в настоящее время наша Предварительная загрузка прошивки PP_RX, EP1/EP2 RX и ES24TX-все бета-версии, вы можете обновить официальную прошивку, когда доступна официальная идеальная цель. Более подробная информация:Https://github.com/ExpressLRS/ExpressLRS Happymodel 2,4 GHz ELRS nano series receiver-это программа с открытым исходным кодом, основанная на ExpressLRS, у нас есть 3 типа rx module.

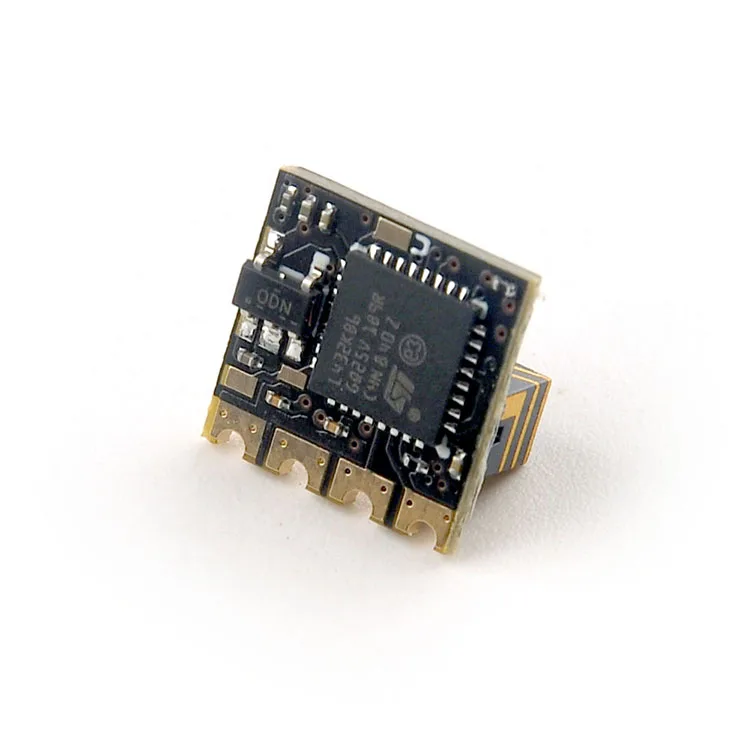

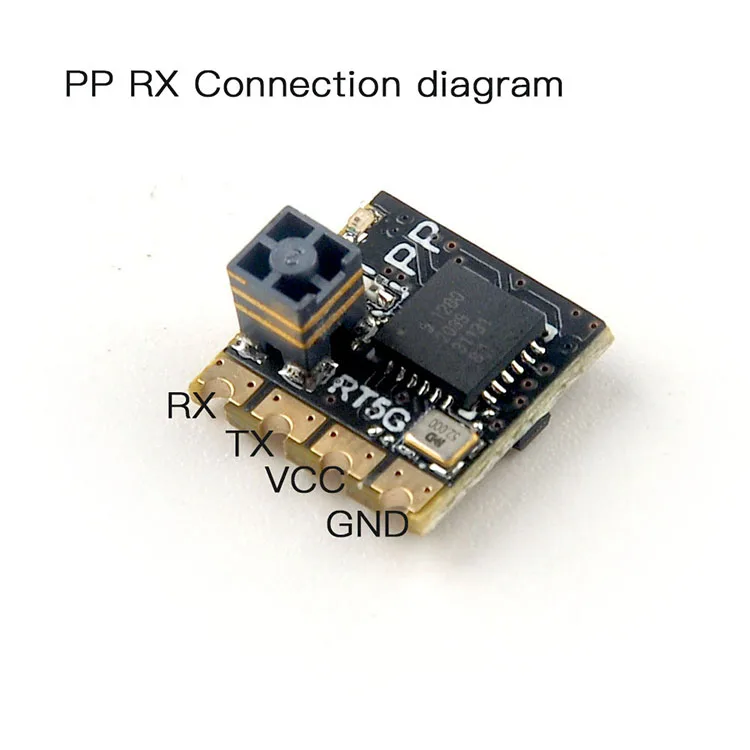

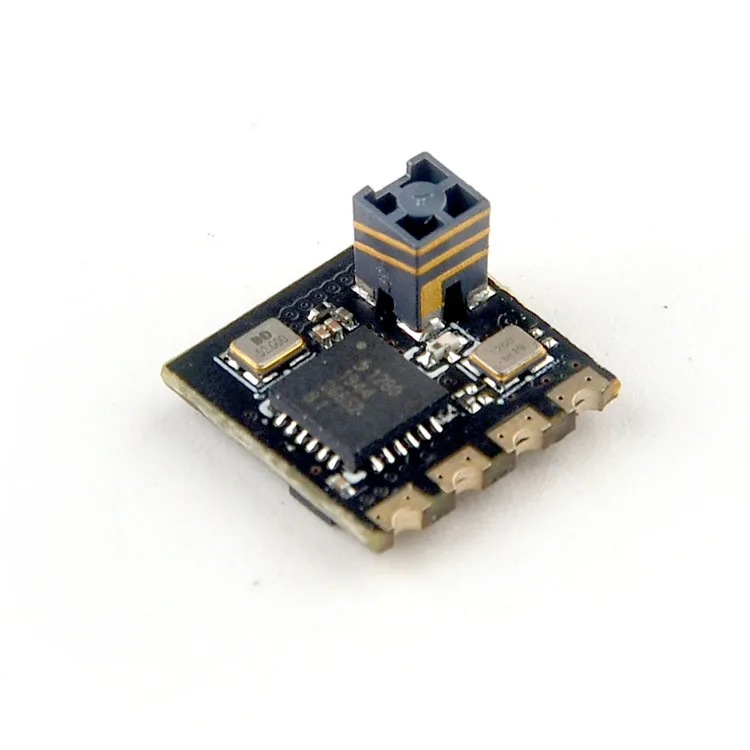

PP RX разработан @ Jye Smith из команды разработчиков ExpressLRS. Его основной аппаратной архитектурой является STM32L432KBU6 MCU и SX1280 RF чип. Он имеет встроенную керамическую антенну, которая является супер-светильник и небольшого размера.

На основе PP RX мы разработали Nano 2,4 GHz rx версии ESP8285 под названием EP1 и EP2. РЧ модуль EP1/EP2 такой же, как рр RX и использовать ESP8285 MCU. Так что вы можете обновить прошивку по WIFI, это слишком просто.

Из-за низкой задержки и высокой частоты обновления радиочастотного модуля, они очень удобны для гонки FPV и дальнего действия FPV. И очень подходит для крошечный whoop из-за ультра-светильник и нано-размер.

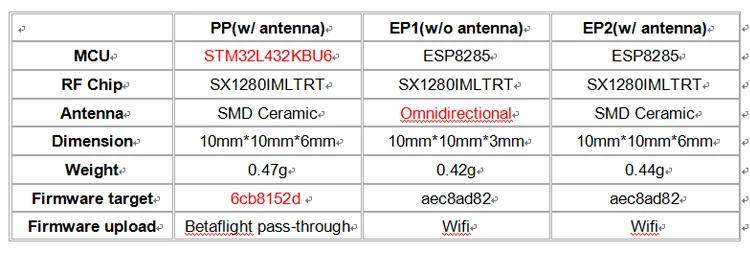

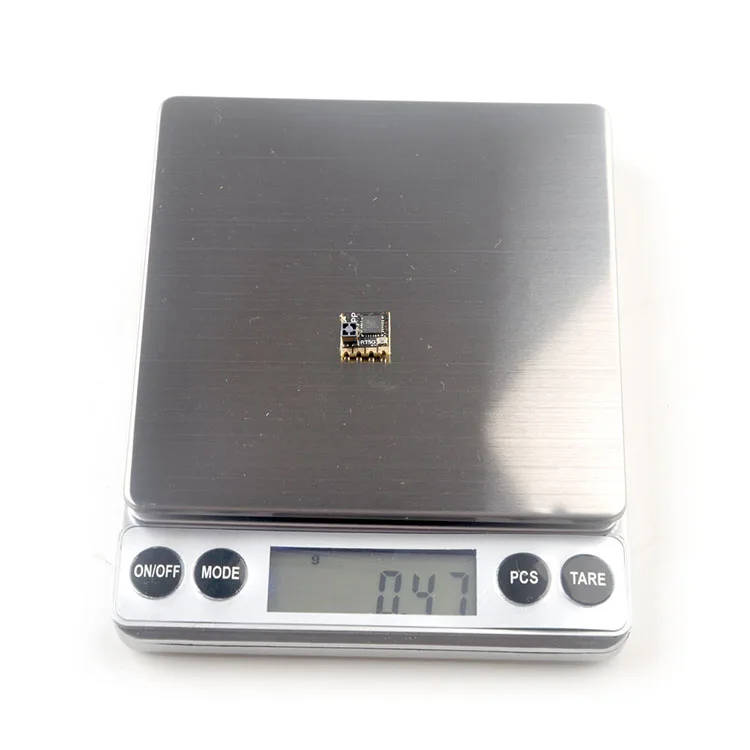

Характеристики: PP_RX Тип: ISM STM32L432KBU6 MCU SX1280IMLTRT RF модуль Керамическая антенна SMD Частотный диапазон: 2400 МГц до 2500 МГц Максимальная частота получения обновления: 500 Гц Минимальная частота обновления приемника: 25 Гц Рабочее напряжение: 5 В Вес: 0,47 грамм Размер: 10 мм * 10 мм * 6 мм Пиковый коэффициент усиления: 3,7 дБ

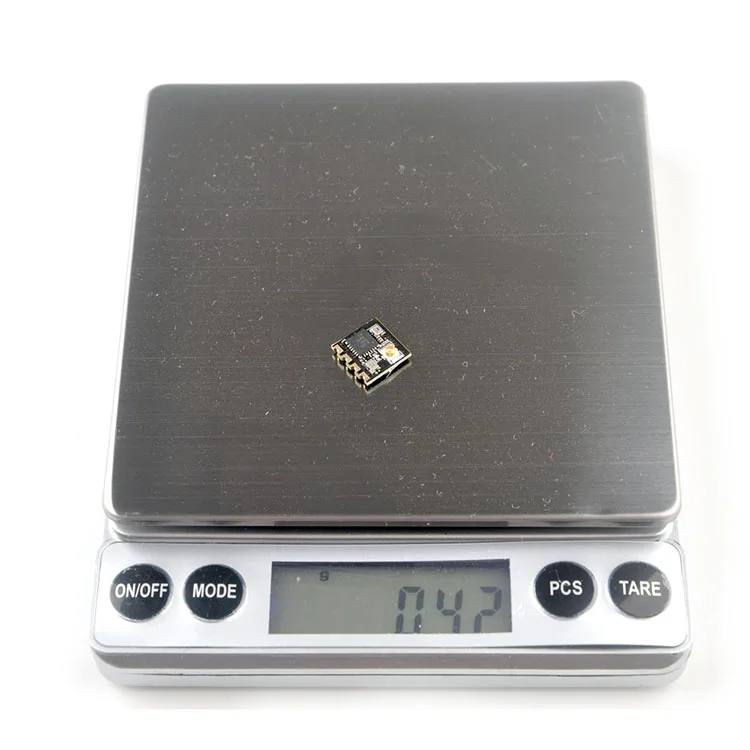

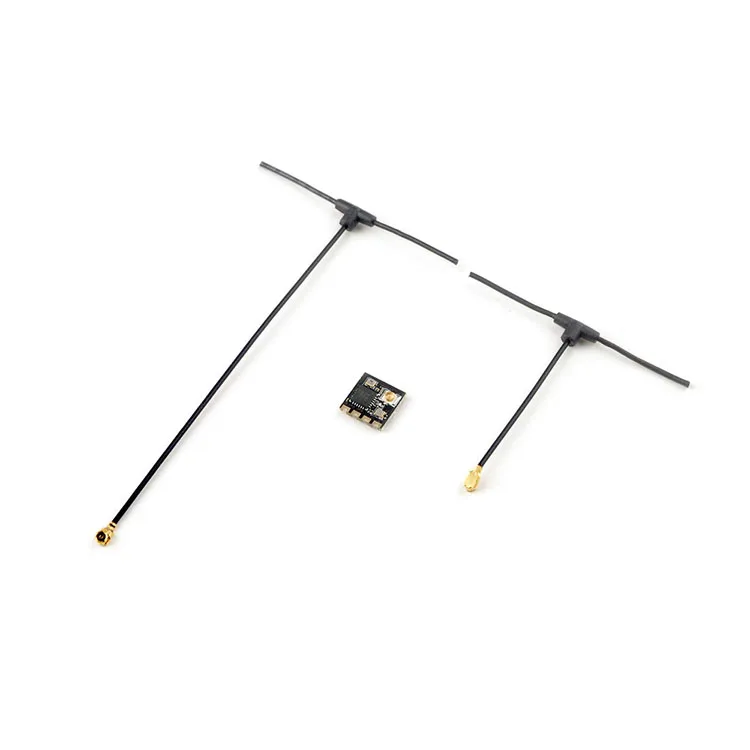

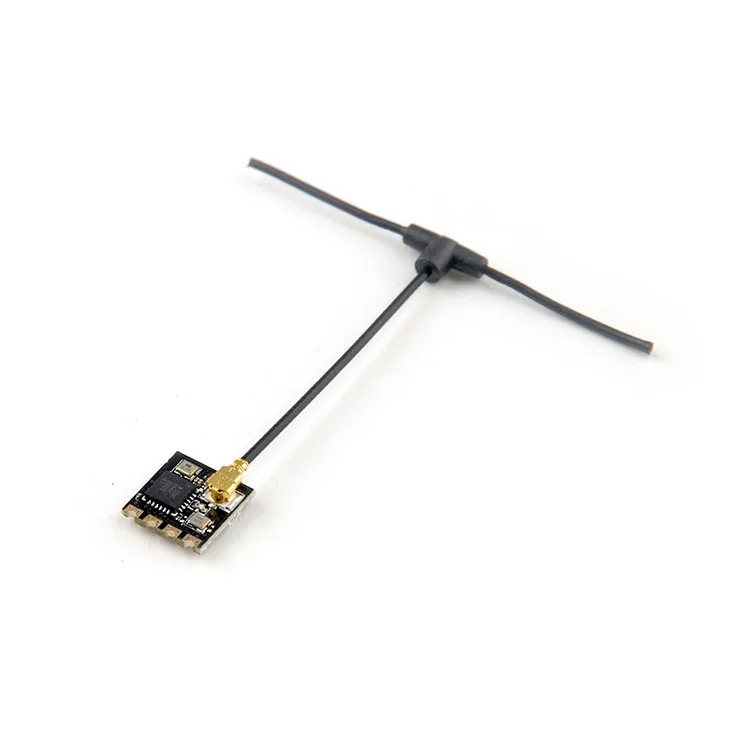

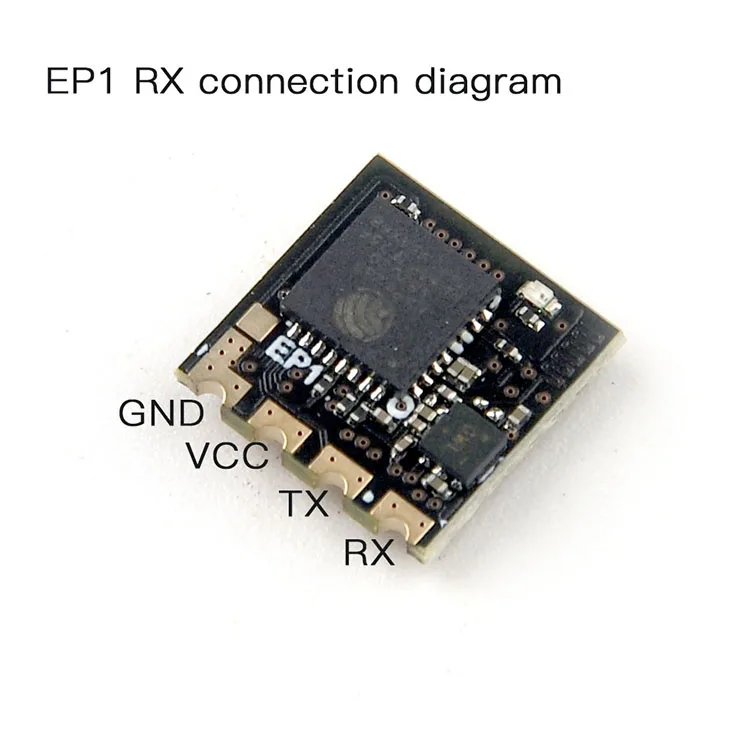

EP1_RX Тип: ISM ESP8285 MCU SX1280IMLTRT RF модуль Всенаправленная антенна Частотный диапазон: 2400 МГц до 2500 МГц Максимальная частота получения обновления: 500 Гц Минимальная частота обновления приемника: 25 Гц Рабочее напряжение: 5 В Вес: 0,42 грамм (без антенны) Размер: 10 мм * 10 мм * 6 мм Пиковый коэффициент усиления: 2,23 дБ

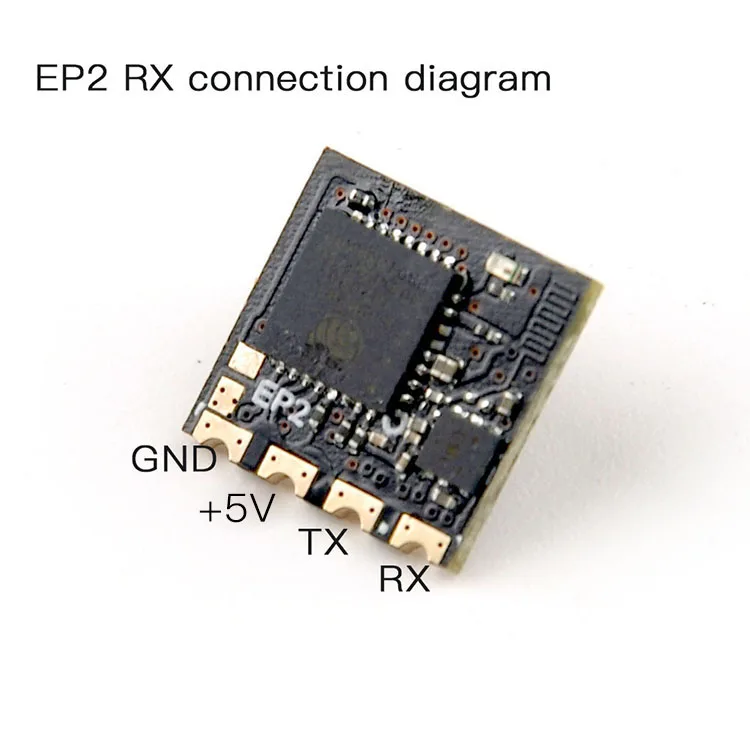

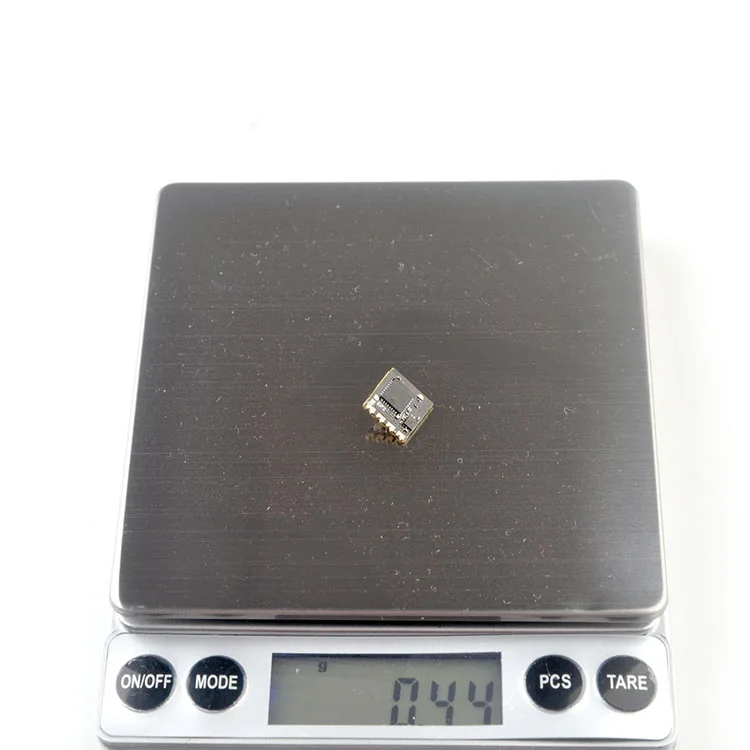

EP2_RX Характеристики: Тип: ISM ESP8285 MCU SX1280IMLTRT RF модуль Керамическая антенна SMD Частотный диапазон: 2400 МГц до 2500 МГц Максимальная частота получения обновления: 500 Гц Минимальная частота обновления приемника: 25 Гц Рабочее напряжение: 5 В Вес: 0,44 грамм Размер: 10 мм * 10 мм * 6 мм Пиковый коэффициент усиления: 3,7 дБ Процедура привязки: 1. Подсоедините питание к PP/EP1/EP2 rx, подождите, пока светодиодный индикатор на RX выключится, немедленно выключите питание, а затем повторите вышеуказанные шаги. Когда RX включен в третий раз, светодиодный светильник начнет работать двойной вспышкой, что означает, что RX входит в режим привязки 2. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний радиочастотный режим в протокол CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS.LUA файл к инструментам sd-карты), войдите в ELRS и нажмите [связать], Светодиодный модуль RX становится твердым, если привязать его успешно. 3. Светодиодный индикатор состояния приемника: Рр RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; Светодиодный, медленная вспышка означает отсутствие сигнала от модуля TX EP1/EP2 RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; Светодиодный, медленная вспышка означает отсутствие сигнала от модуля TX; быстрый светодиодный фонарик означает в режиме точки доступа Wi-Fi, вы можете подключить WIFI RX и обновить прошивку RX через посещение 10.0.0.1 (пароль: expresslrs)

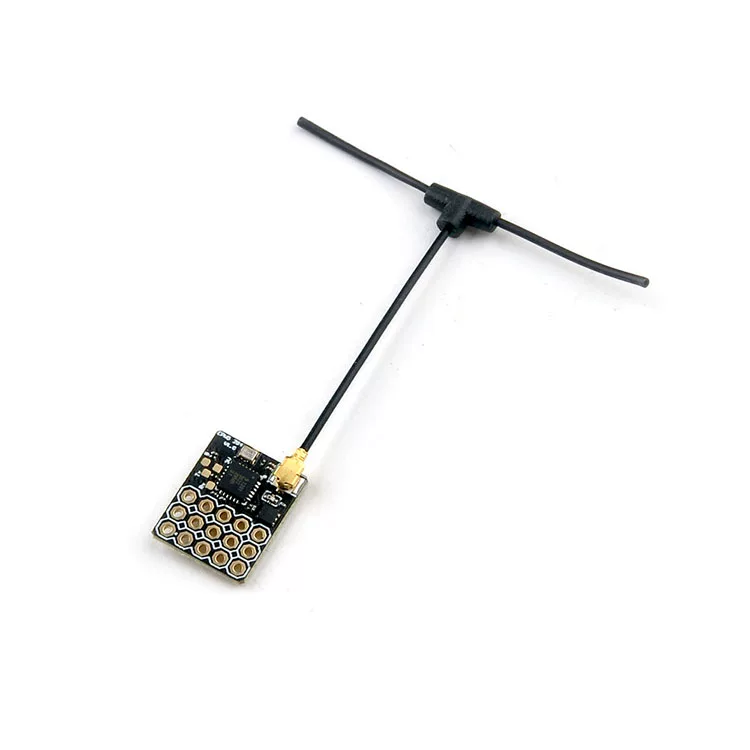

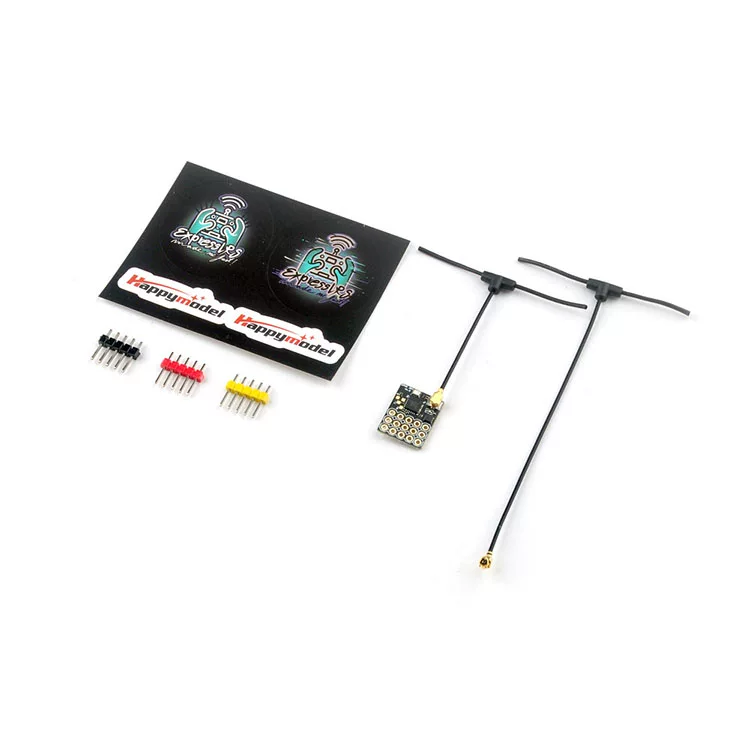

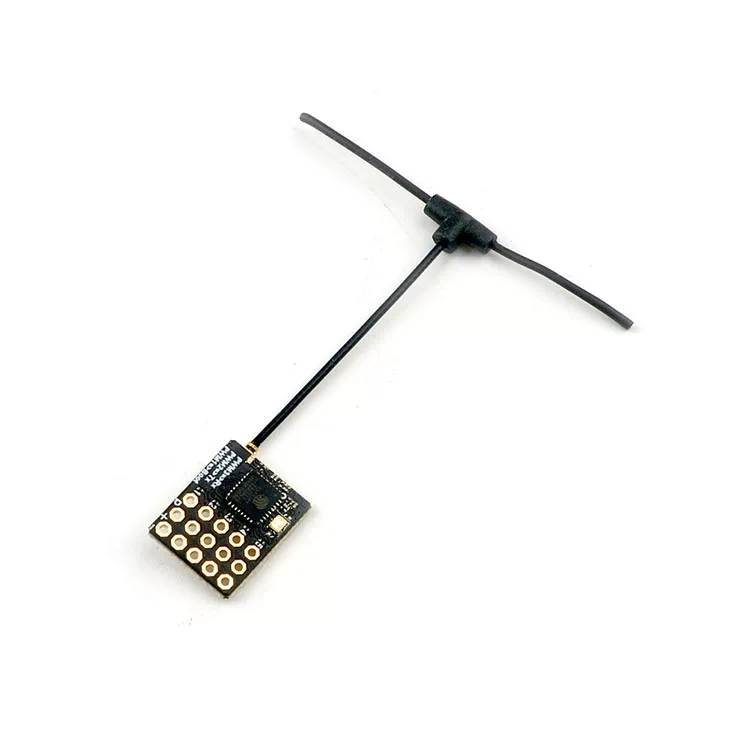

Товар: Happymodel EPW5 2,4 GHz pwm приемник

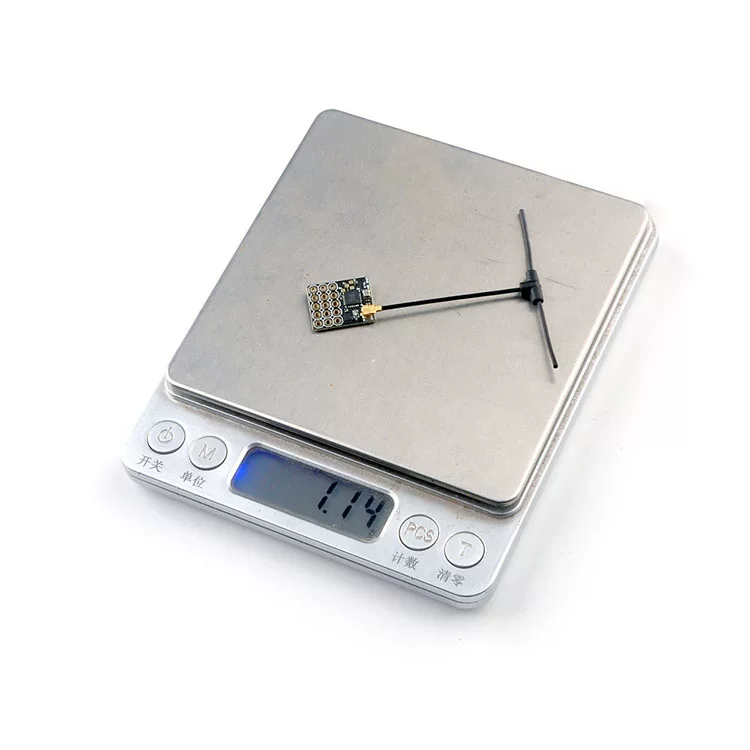

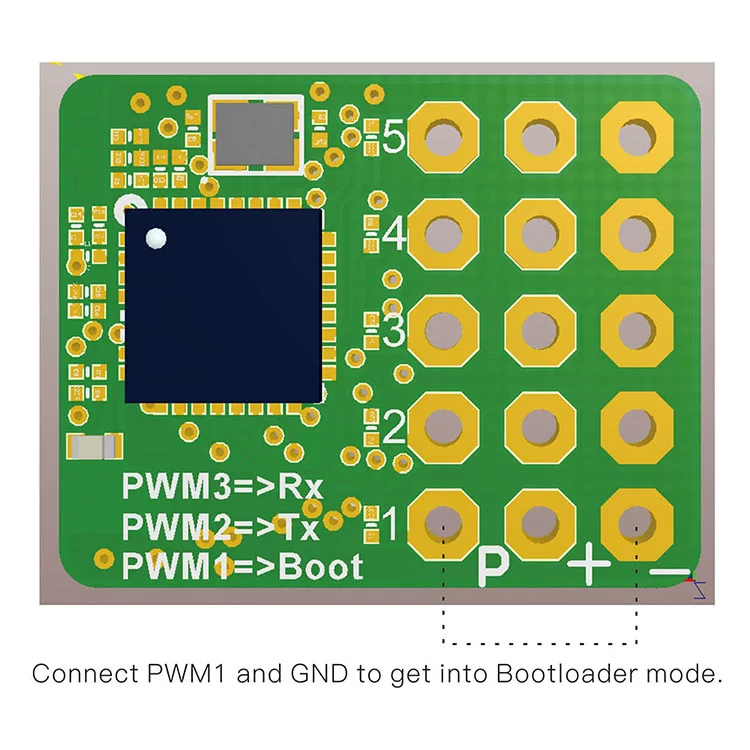

Характеристики: ESP8285, SX1280/1281 Разъем антенны: IPEX MHF 1/U.FL 5x PWM выходы Радиочастота: 2,4 ГГц (2400 ~ 2480 МГц) Мощность телеметрии: 12 дБм Протокол приемника: ШИМ или CRSF Входное напряжение: + 5 В DC @ "+" pad Размер печатной платы: 17 мм x 14 мм Вес: 1,1g/антенна Прошивка: DIY_2400_RX_PWMP, PWM приемник через 1 ~ 5 PWM выходы HappyModel_EP_2400_RX, последовательный приемник CRSF через TX и RX Обновление прошивки через UART или WIFI
