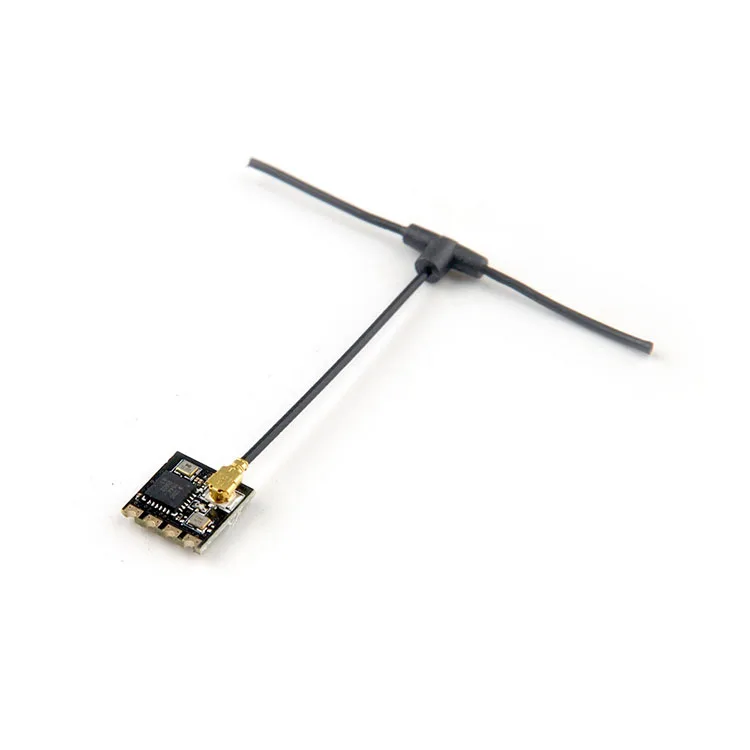

Приемник большого радиуса действия Happymodel 2,4G express SLRS EP1 RX Nano 500 Гц

Приемник серии Happymodel 2,4 ГГц ELRS nano имеет программу с открытым исходным кодом на базе ExpressLRS. Благодаря малой задержке и высокочастотному радиомодулю, они очень удобны для FPV гонок и FPV дальнего радиуса действия. Они очень подходят для маленьких детей из-за сверхсветильник кого и наноразмера!

В этой серии три. PP RX разработан @ Jye Smith из команды разработчиков ExpressLRS. Основная аппаратная архитектура-микросхемы STM32L432KBU6 MCU и SX1280 RF. Она имеет встроенную керамическую антенну, очень светильник кую и небольшого размера.

На базе PP RX Happymodel разработала Nano 2,4 ГГц RX версии ESP8285 под названием EP1 и EP2. Радиочастотный модуль EP1/EP2 такой же, как PP RX и использует микроконтроллер ESP8285. Вы можете обновить прошивку по Wi-Fi! Как просто!

Особенности:

Разработан Jye Smith в команде разработчиков ExpressLRS. TM32L432KBU6 MCU и SX1280 RF чипы. Высокочастотный радиочастотный модуль керамическая антенна

Характеристики:

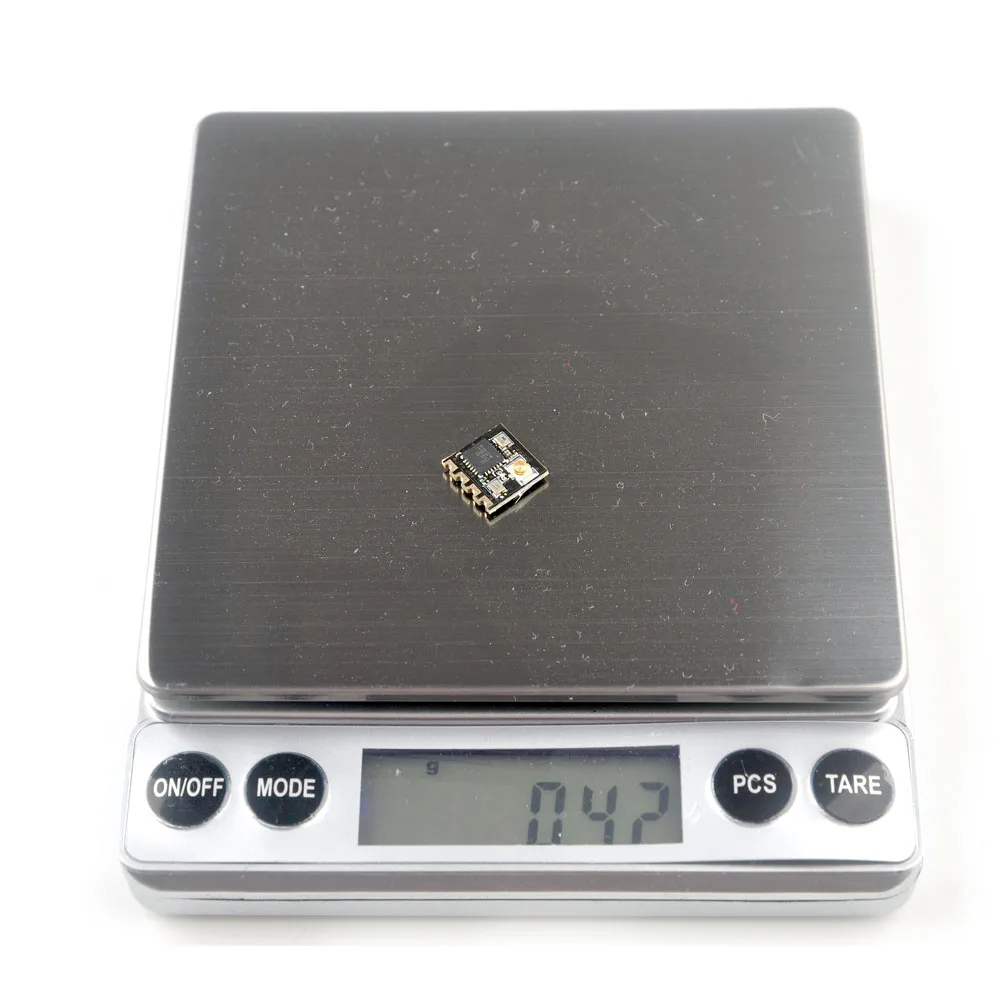

Диапазон частот EP1_RX: от 2400 МГц до 2500 МГц максимальная частота обновления приема: 500 Гц минимальная частота обновления приемника: 25 Гц RF чип: SX1280IMLTRT RF Вес модуля: 0,42 г (без антенны) Антенна: размер всенаправленной антенны: 10 мм * 10 мм * 3 мм цель прошивки: aec8ad82 Загрузка прошивки: Wi-Fi Рабочее напряжение: 5 В Пиковое усиление: 2,23 дБ MCU: ESP8285 Тип: ISM

Прошивка:

Примечание: поскольку официальная версия прошивки ELRS еще не выпущена, в настоящее время все наши предварительно загруженные прошивки PP_RX, EP1/EP2 RX и ES24TX являются бета-версиями, И вы можете обновить официальную прошивку, когда Официальная цель доступна. Подробнее https://github.com/ExpressLRS/ExpressLRS

Процедура связывания:

Подайте питание на RX PP/EP1/EP2, подождите, пока индикатор на RX не погаснет, немедленно выключите питание, а затем повторите вышеуказанные шаги. Когда RX включен в третий раз светодиодный светильник начнет двойную вспышку, что означает, что RX переходит в режим привязки. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний режим RF для протокола CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS. Сначала отправьте файл LUA в инструменты для SD-карты), войдите в ELRS и нажмите [Привязка], Светодиодный на модуле RX будет твердым, если Привязка будет успешной. Значения светодиодный светодиода приемника: PP RX: Сплошной светодиод означает успешную привязку или установление подключения светодиодный светодиодные двойные вспышки в режиме привязки; светодиодная медленная вспышка означает отсутствие сигнального соединения от модуля TX EP1/EP2 RX: Сплошной светодиод означает успешную привязку или установление соединения светодиодный ная двойная вспышка означает в режиме привязки; Светодиодная медленная вспышка означает отсутствие сигнала от модуля TX; Светодиодный ная вспышка быстро означает, что в режиме точки доступа Wi-Fi, вы можете подключить Wi-Fi RX и обновить прошивку RX через визит 10.0.0.1 из веб-браузера (пароль: expresslrs) включает

Включает:

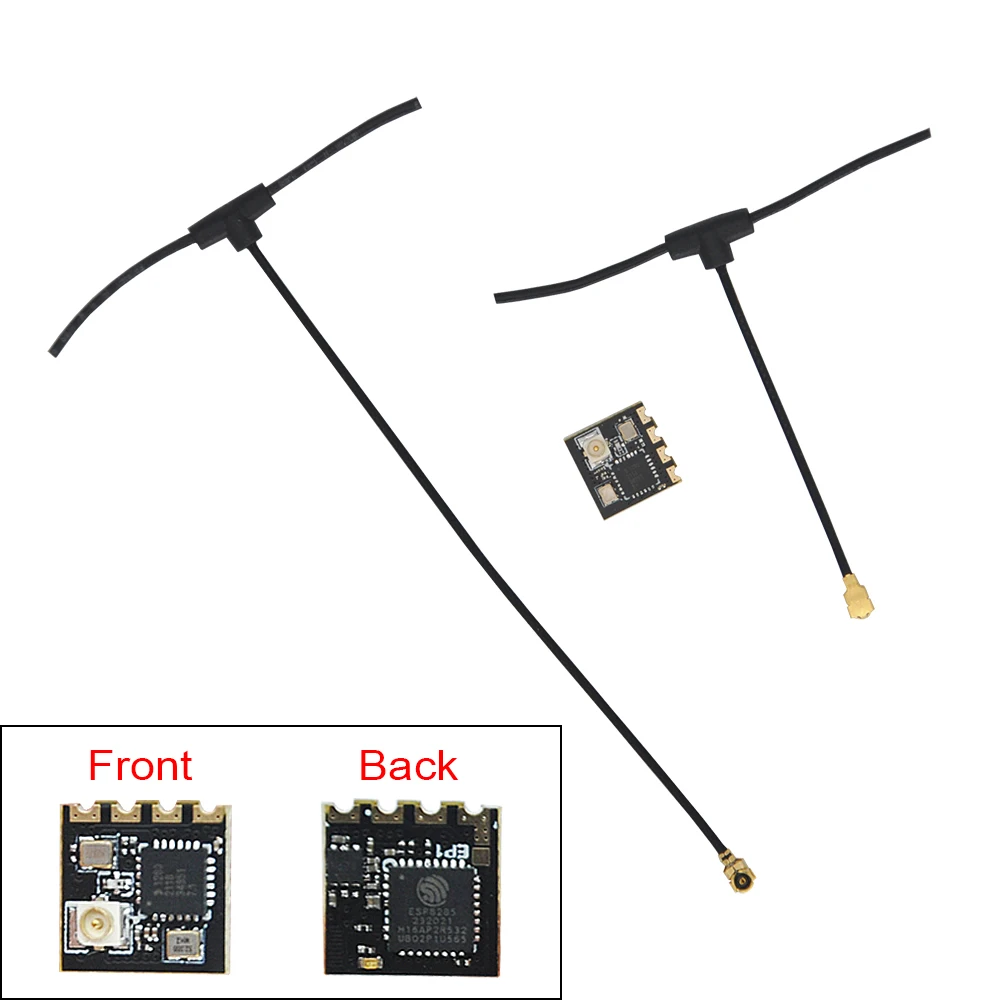

1x Happymodel ExpressLRS Nano 2,4 ГГц EP1 RX

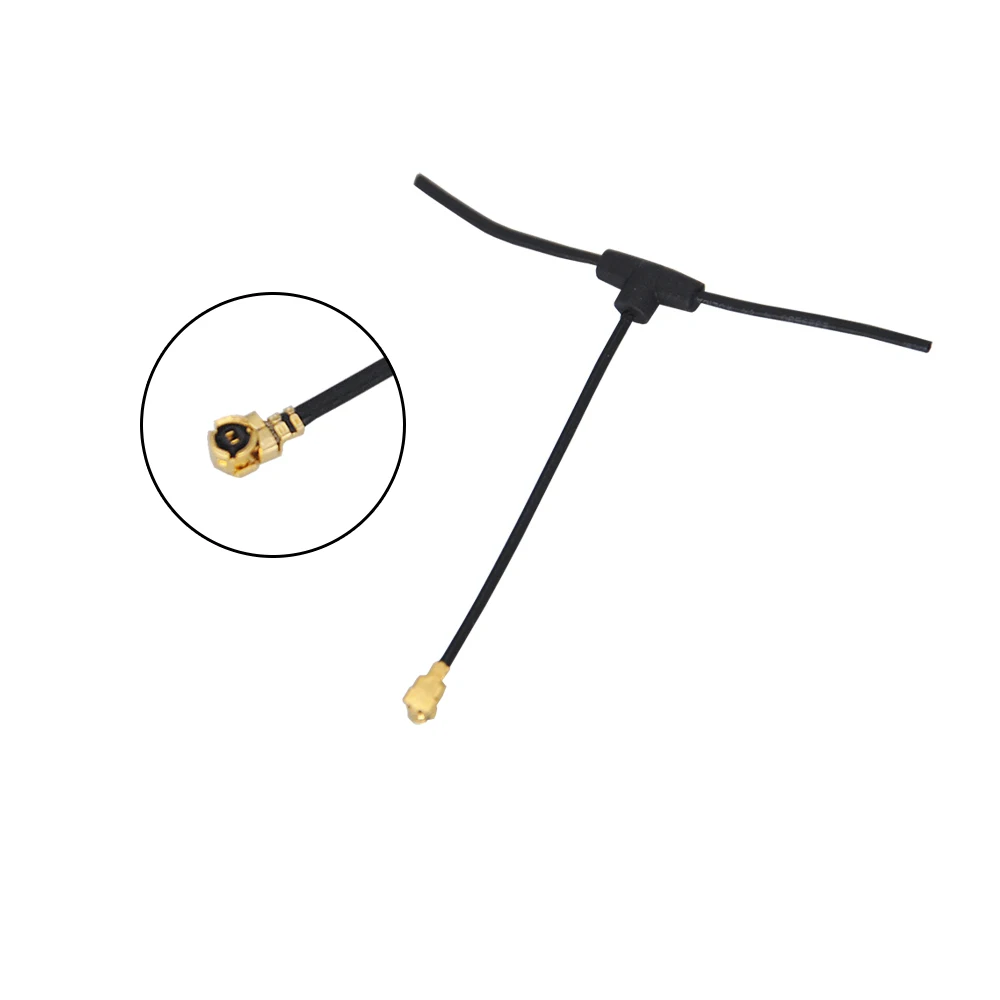

1x40 мм всенаправленная антенна

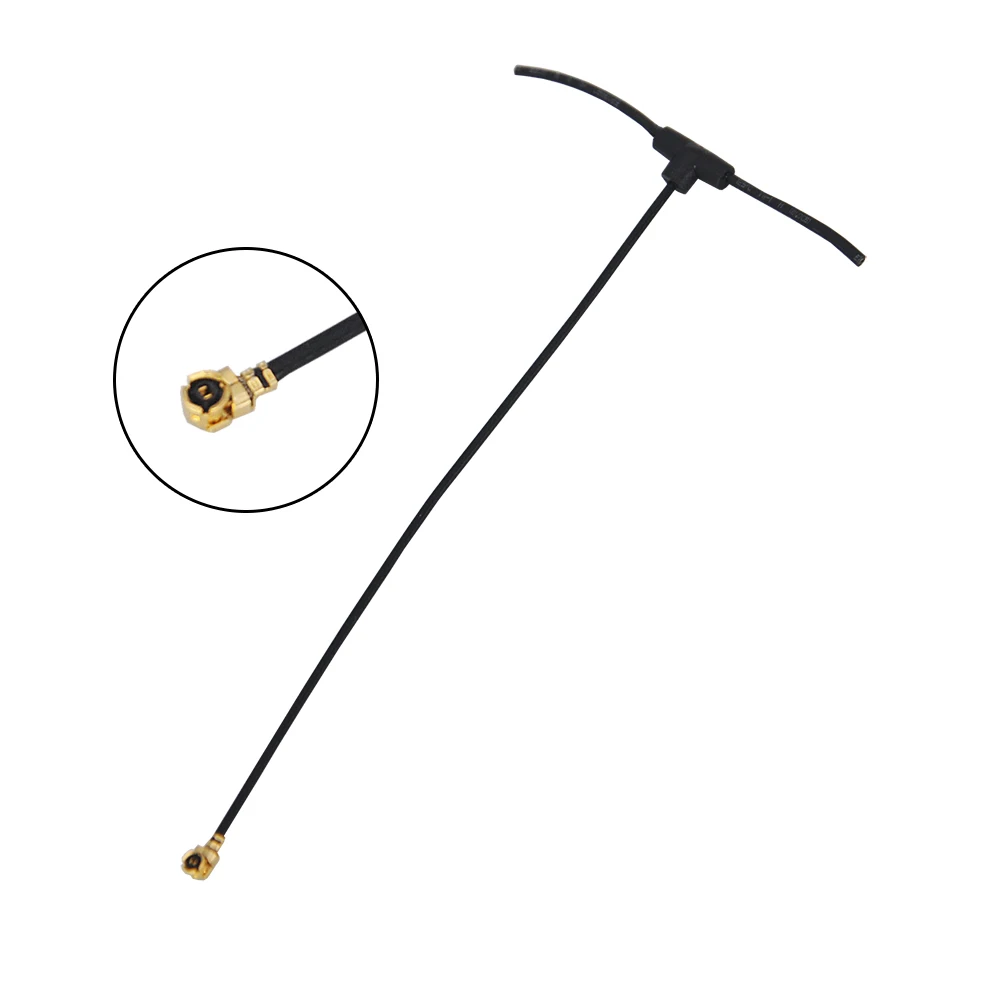

1 всенаправленная антенна 90 мм
