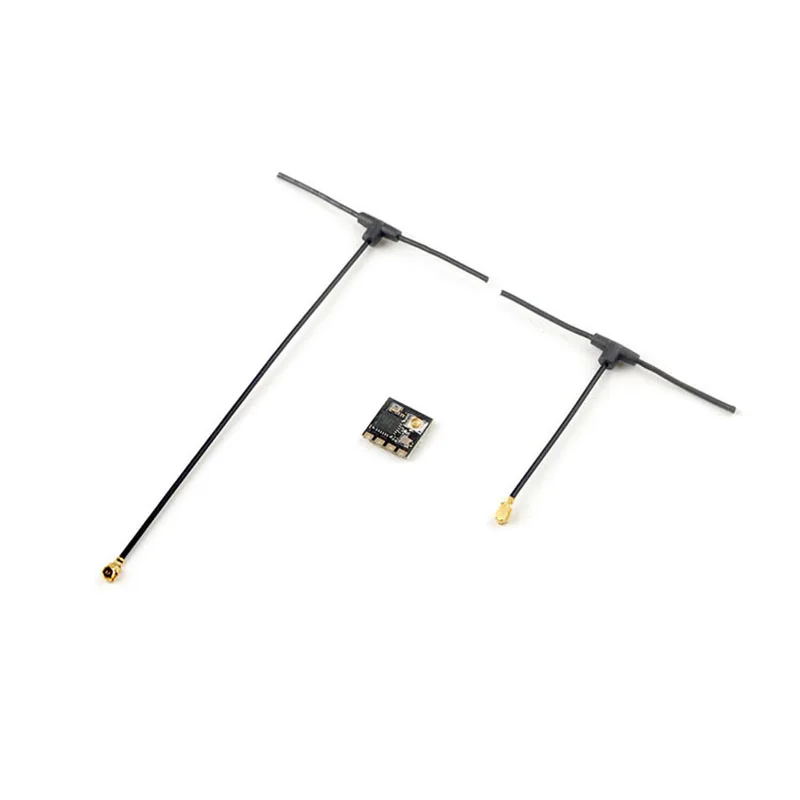

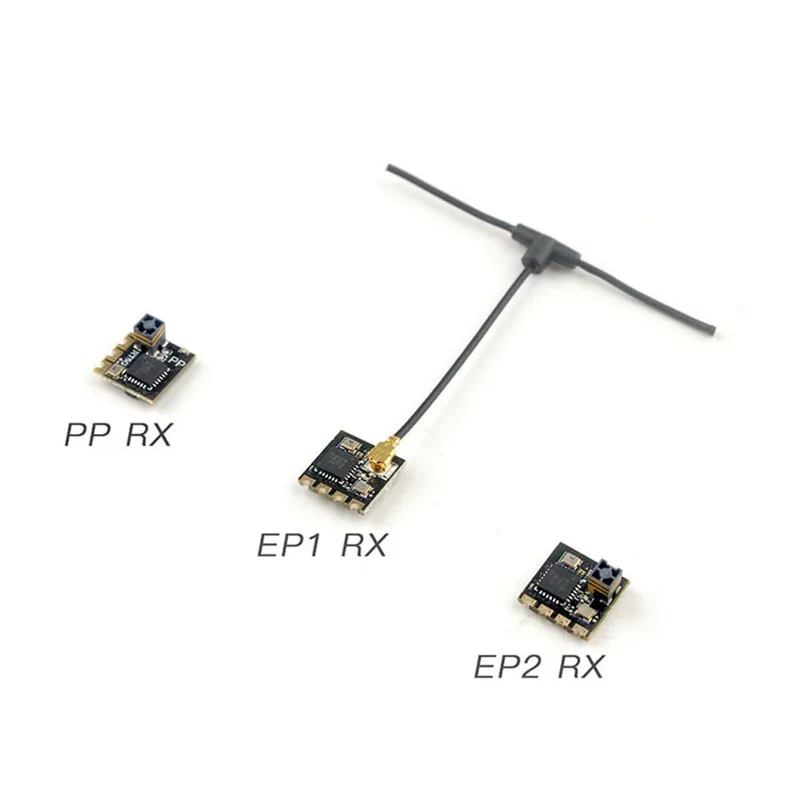

Приемник Нано дальнего действия EP1 EP2 RX 10x10 мм для радиоуправляемых самолетов FPV LR4 LR7, 1 шт.2 шт.4 шт., 2,4G RX SX1280

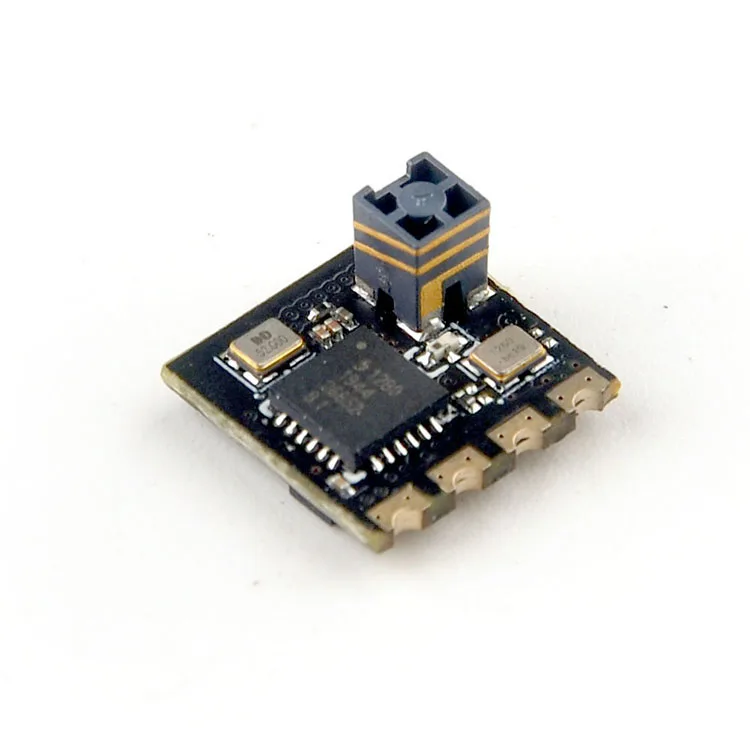

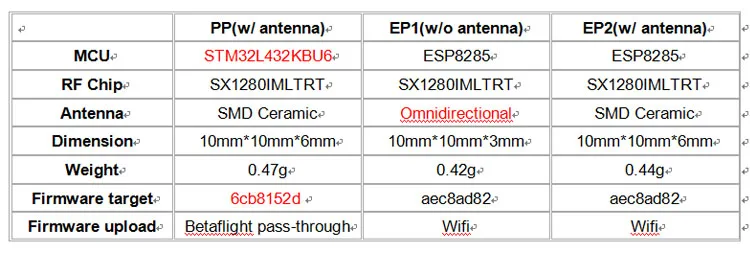

PP_RX

Тип: ISM

STM32L432KBU6 MCU

SX1280IMLTRT RF модуль

SMD керамическая антенна

Диапазон воспроизводимых частот: от 2400 МГц до 2500 МГц

Максимальная частота обновления приема: 500 Гц

Минимальная частота обновления приемника: 25 Гц

Рабочее напряжение: 5 В

Вес: 0,47 грамм

Размеры: 10 мм * 10 мм * 6 мм

Пиковое усиление: 3,7 дБ

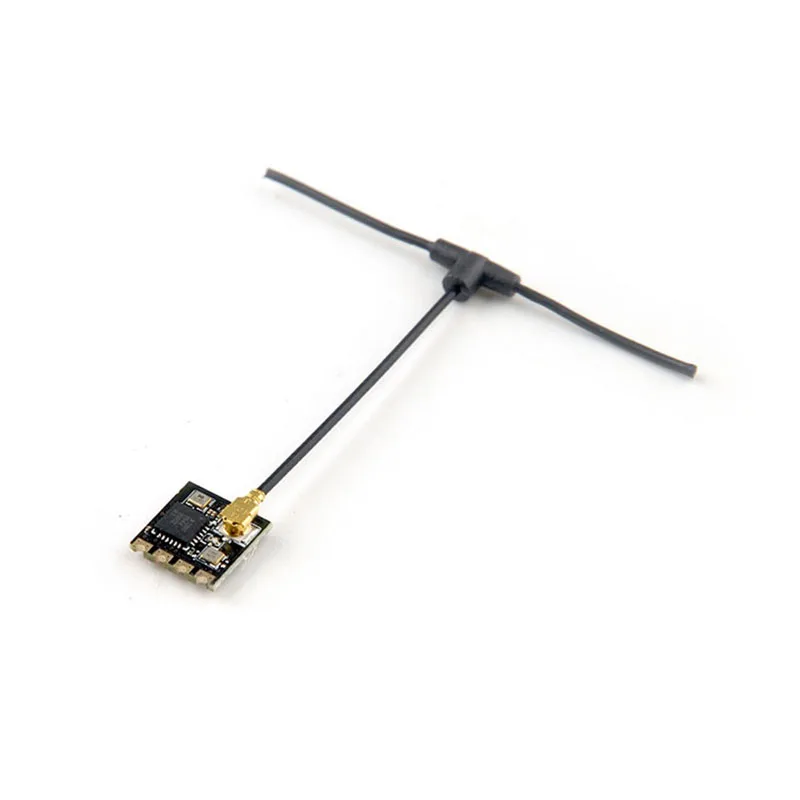

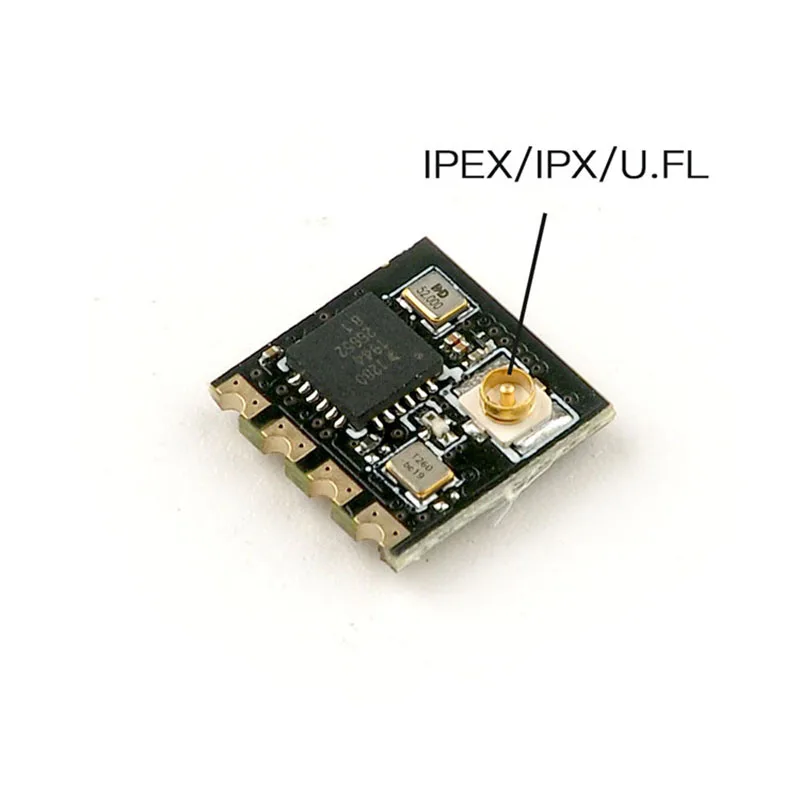

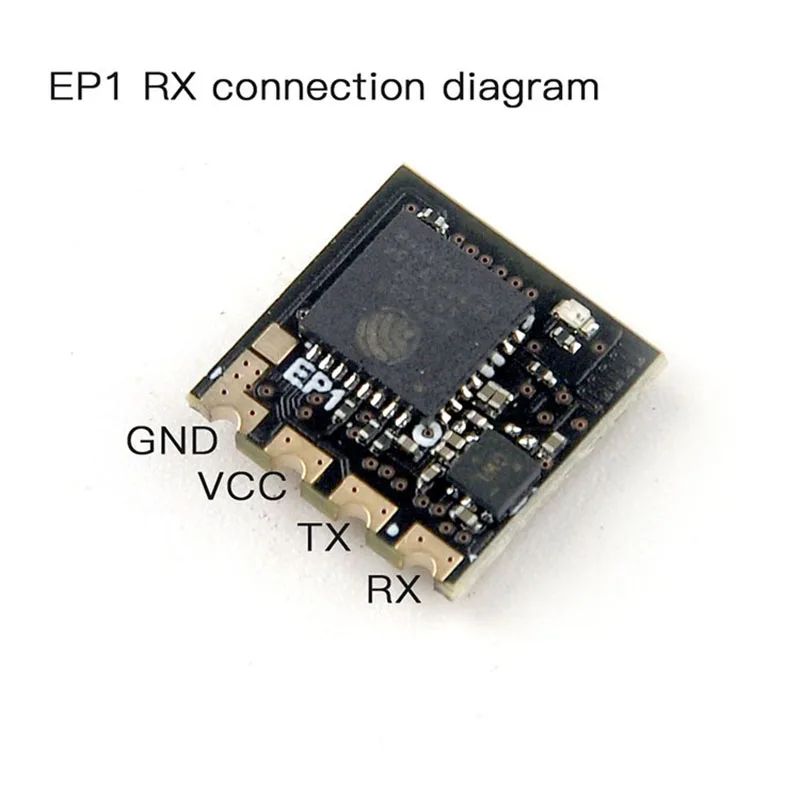

EP1_RX

Тип: ISM

ESP8285 MCU

SX1280IMLTRT RF модуль

Всенаправленная антенна

Диапазон воспроизводимых частот: от 2400 МГц до 2500 МГц

Максимальная частота обновления приема: 500 Гц

Минимальная частота обновления приемника: 25 Гц

Рабочее напряжение: 5 В

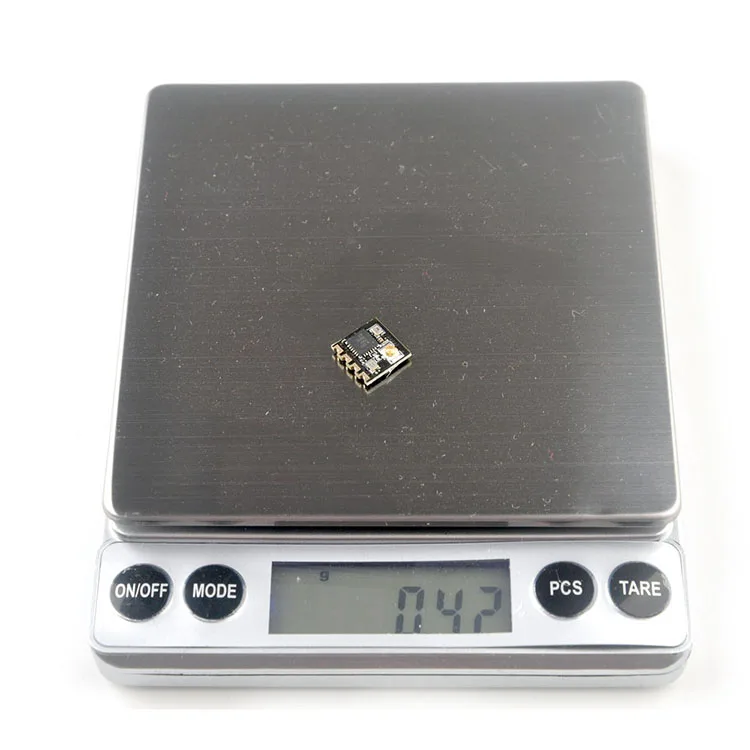

Вес: 0,42 грамм (без антенны)

Размеры: 10 мм * 10 мм * 6 мм

Пиковое усиление: 2,23 дБ

EP2 _ RX

Характеристики:

Тип: ISM

ESP8285 MCU

SX1280IMLTRT RF модуль

SMD керамическая антенна

Диапазон воспроизводимых частот: от 2400 МГц до 2500 МГц

Максимальная частота обновления приема: 500 Гц

Минимальная частота обновления приемника: 25 Гц

Рабочее напряжение: 5 В

Вес: 0,44 грамм

Размеры: 10 мм * 10 мм * 6 мм

Пиковое усиление: 3,7 дБ

Процедура привязки:

1. Подайте питание на ПП/EP1/EP2 rx, подождите, пока индикатор на RX выключится, немедленно поверните

Выключите питание, а затем повторите приведенные выше шаги. Когда RX включен для

В третий раз светильник начнет двойную вспышку, что означает, что RX входит в

Режим привязки

2. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите

Внешний режим RF к Протоколу CRSF, затем вы можете найти меню ELRS из радиосистем (нужно

Чтобы сначала скопировать файл ELRS.LUA в инструменты для SD-карты), введите в ELRS и нажмите [Bind],

Светодиодный на модуле RX станет твердым, если Привязка успешно выполнена.

3. Значения состояния светодиода приемника:

ПП RX светодиодный ное твердое вещество связывает успешно или установлено соединение светодиодный ная двойная вспышка означает в

Режим привязки светодиодный светодиодная вспышка медленно означает отсутствие подключения сигнала от модуля TX

EP1/EP2 RX светодиодный ное твердое вещество означает успешную привязку или установление соединения светодиодный светодиодная двойная вспышка

Средство в режиме привязки; Светодиодный ная вспышка медленно означает отсутствие подключения сигнала от модуля TX; Светодиодный

Быстрая вспышка означает, что в режиме точки доступа Wi-Fi вы можете подключить Wi-Fi RX и обновить

Прошивка RX через визит 10.0.0.1 (пароль: expresslrs)
