Последнее обновление: 02.10.2024

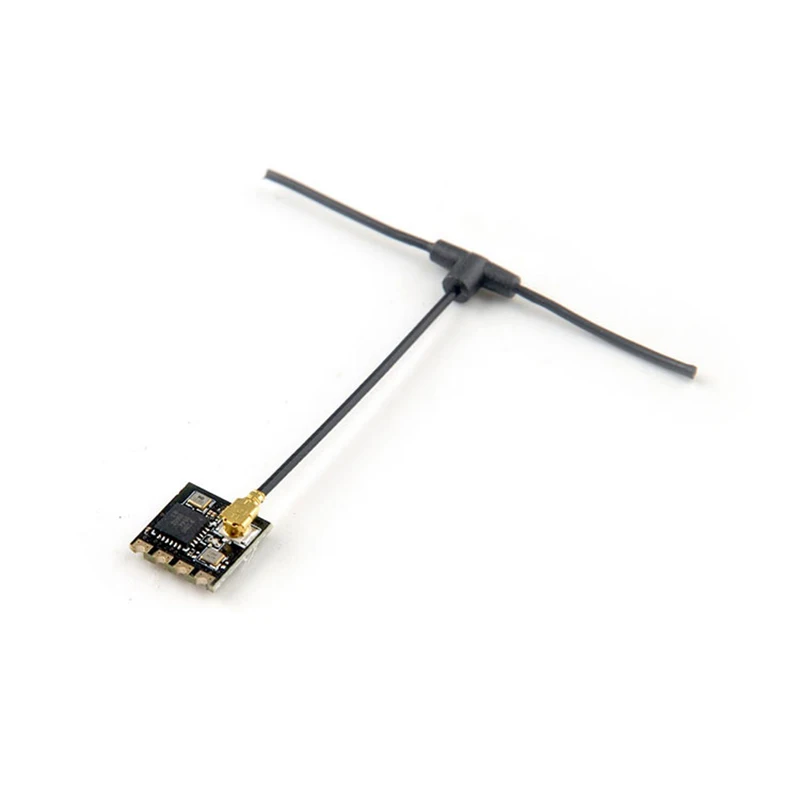

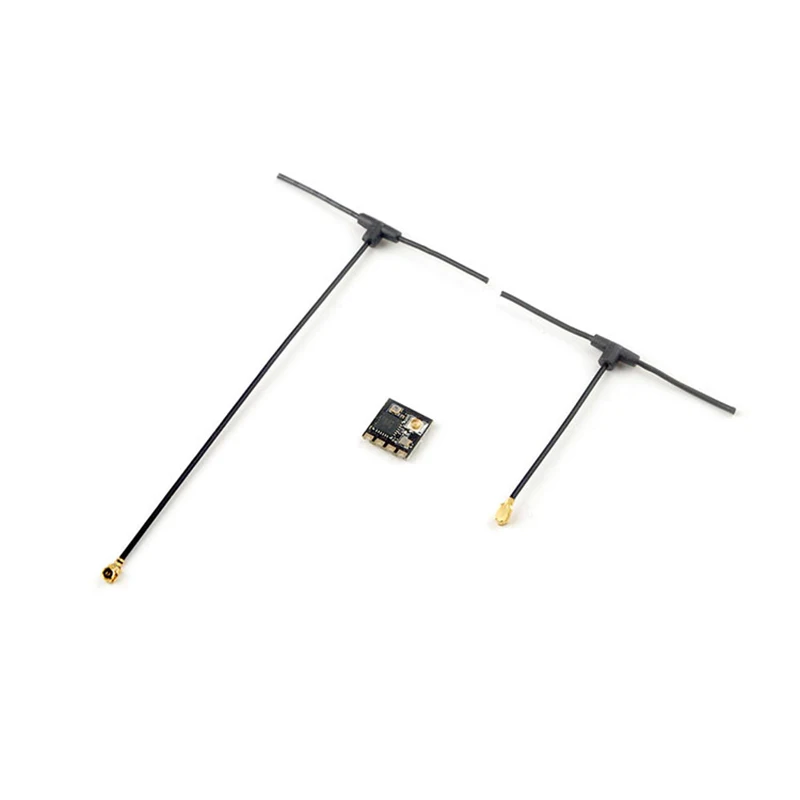

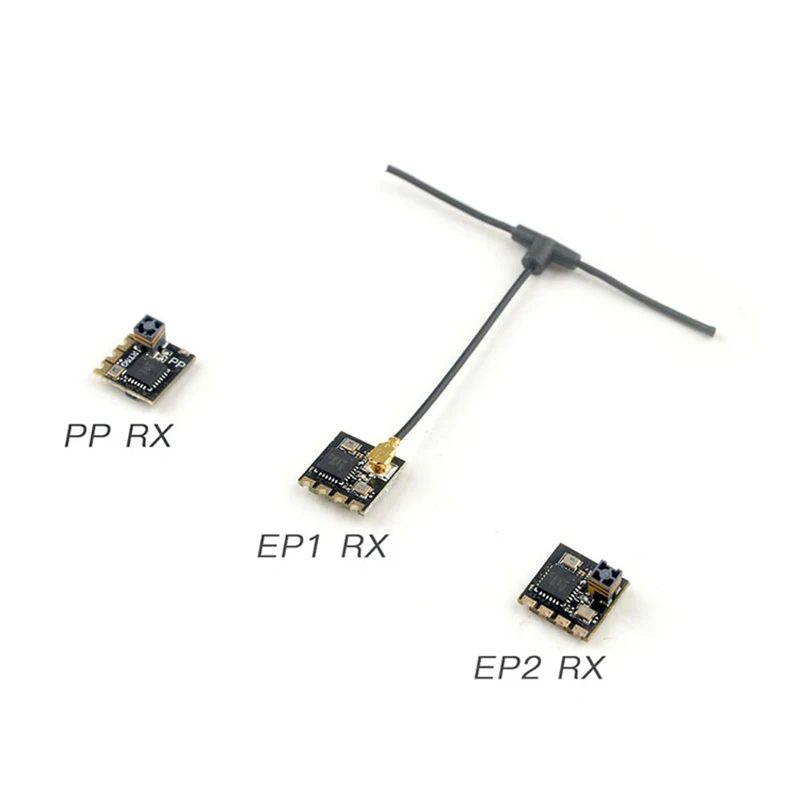

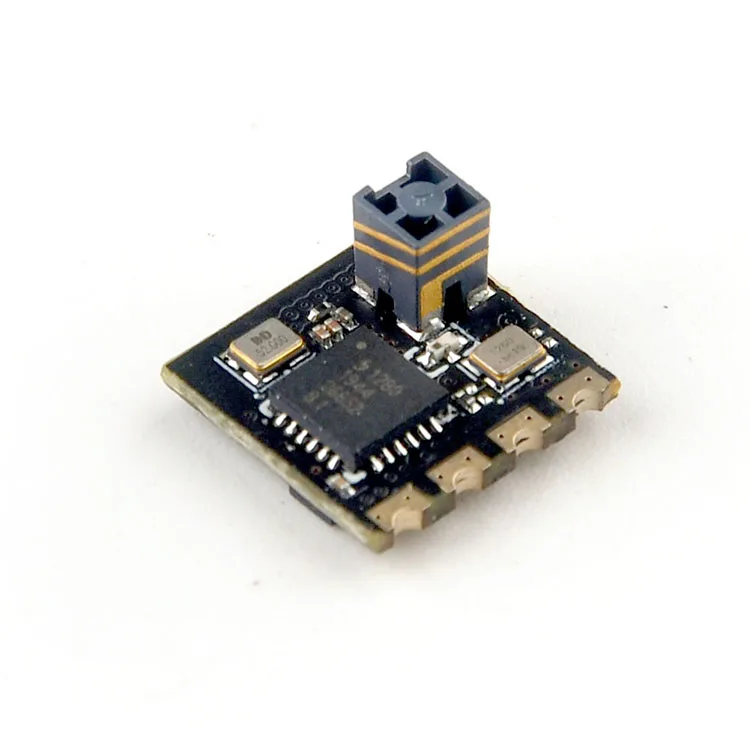

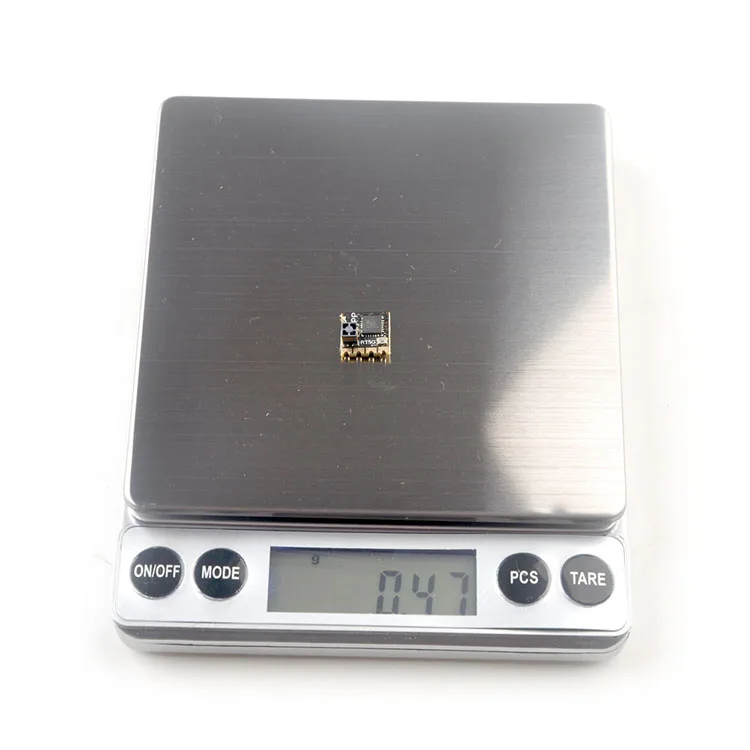

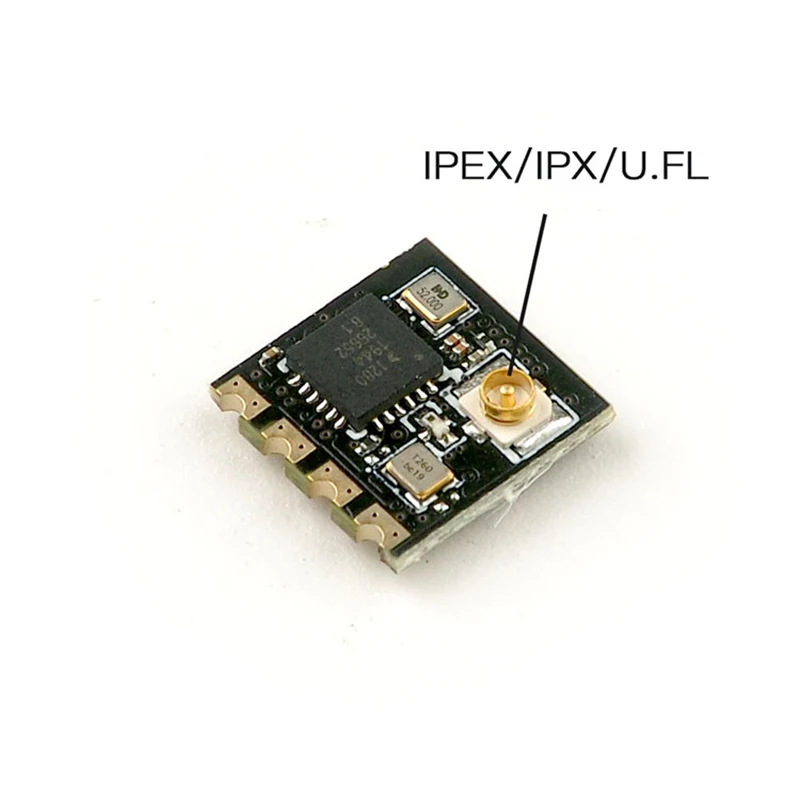

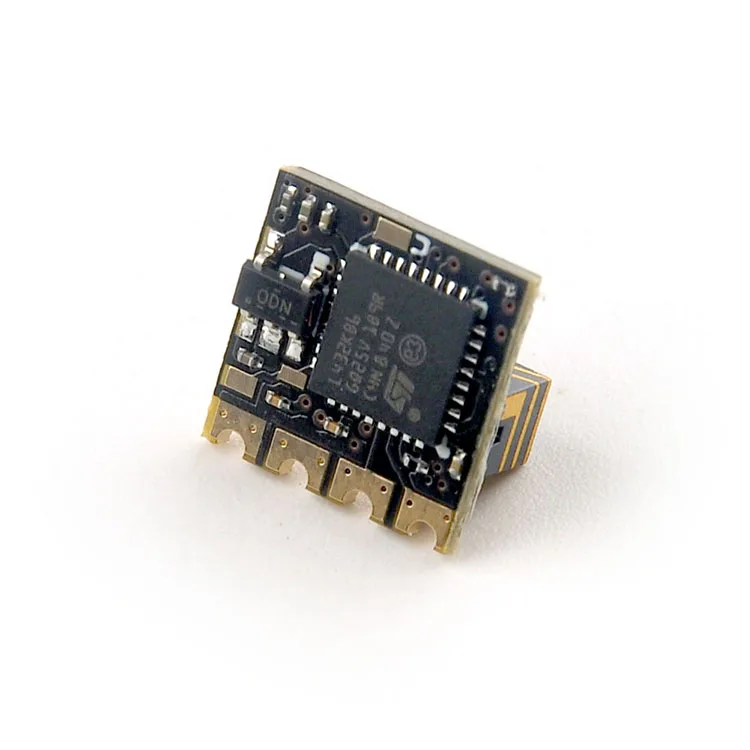

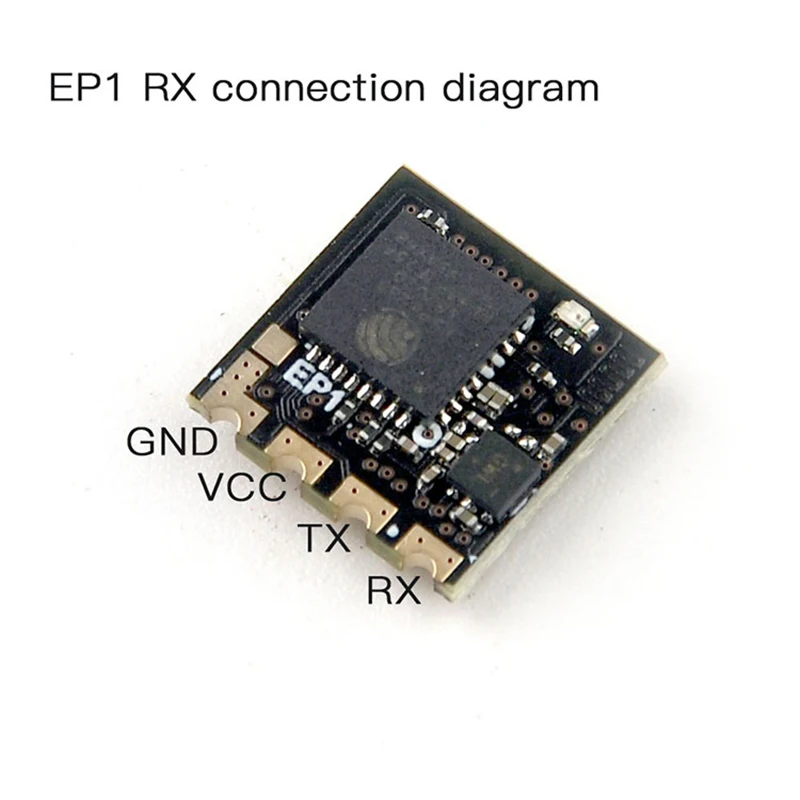

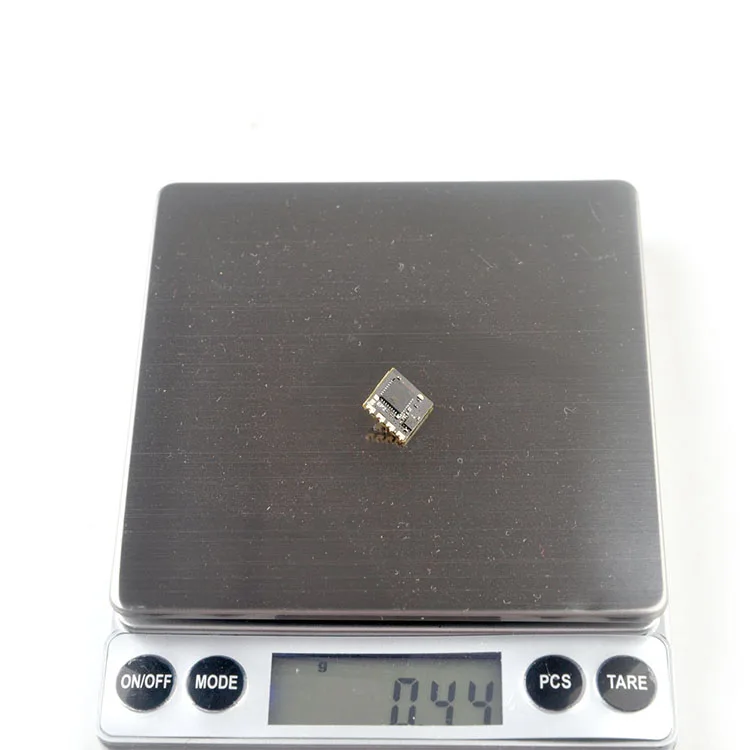

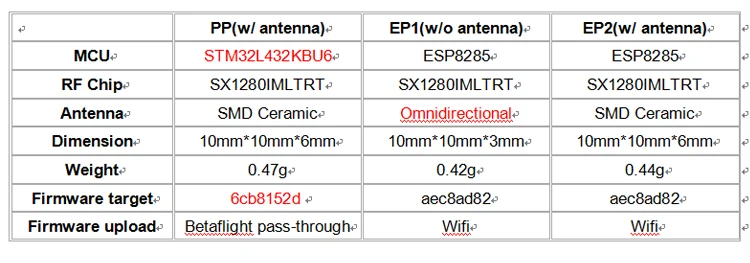

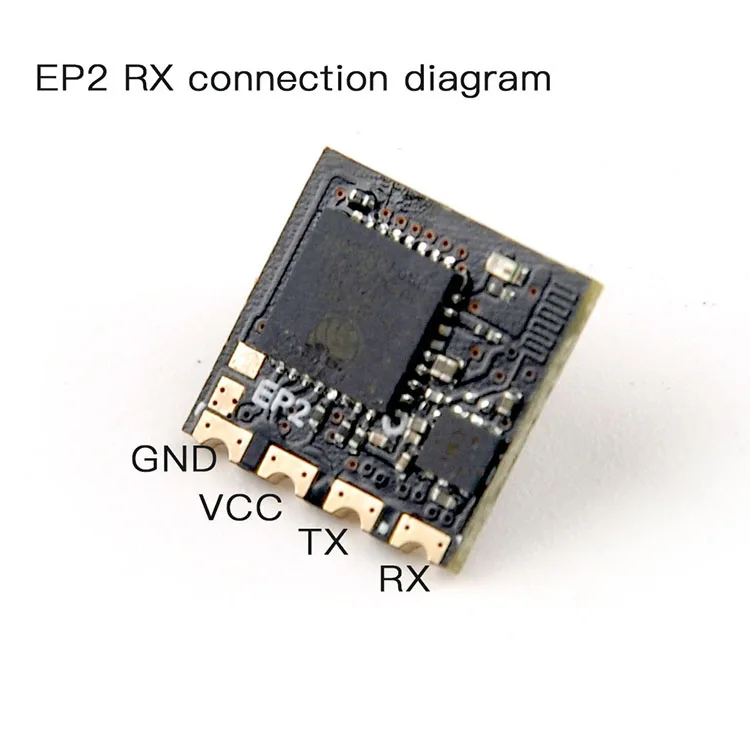

Характеристики:PP_RXТип: ISMSTM32L432KBU6 MCUSX1280IMLTRT RF модульКерамическая антенна SMDЧастотный диапазон: 2400 МГц до 2500 МГцМаксимальная частота получения обновления: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,47 граммРазмер: 10 мм * 10 мм * 6 ммПиковый коэффициент усиления: 3,7 дБEP1_RXТип: ISMESP8285 MCUSX1280IMLTRT RF модульВсенаправленная антеннаЧастотный диапазон: 2400 МГц до 2500 МГцМаксимальная частота получения обновления: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,42 грамм (без антенны)Размер: 10 мм * 10 мм * 6 ммПиковый коэффициент усиления: 2,23 дБEP2_RXХарактеристики:Тип: ISMESP8285 MCUSX1280IMLTRT RF модульКерамическая антенна SMDЧастотный диапазон: 2400 МГц до 2500 МГцМаксимальная частота получения обновления: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,44 граммРазмер: 10 мм * 10 мм * 6 ммПиковый коэффициент усиления: 3,7 дБПроцедура привязки:1. Подсоедините питание к PP/EP1/EP2 rx, подождите, пока светодиодный индикатор на RX выключится, немедленно выключите питание, а затем повторите вышеуказанные шаги. Когда RX включен в третий раз, светодиодный светильник начнет работать двойной вспышкой, что означает, что RX входит в режим привязки2. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний радиочастотный режим в протокол CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS.LUA файл к инструментам sd-карты), войдите в ELRS и нажмите [связать], Светодиодный модуль RX становится твердым, если привязать его успешно.3. Светодиодный индикатор состояния приемника:Рр RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; Светодиодный, медленная вспышка означает отсутствие сигнала от модуля TX EP1/EP2 RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; Светодиодный, медленная вспышка означает отсутствие сигнала от модуля TX; быстрый светодиодный фонарик означает в режиме точки доступа Wi-Fi, вы можете подключить WIFI RX и обновить прошивку RX через посещение 10.0.0.1 (пароль: expresslrs)
