Приемник дальнего действия ELRS PP, 2,4 ГГц, RX SX1280, X10 мм, для радиоуправляемого самолета FPV LR4 LR7

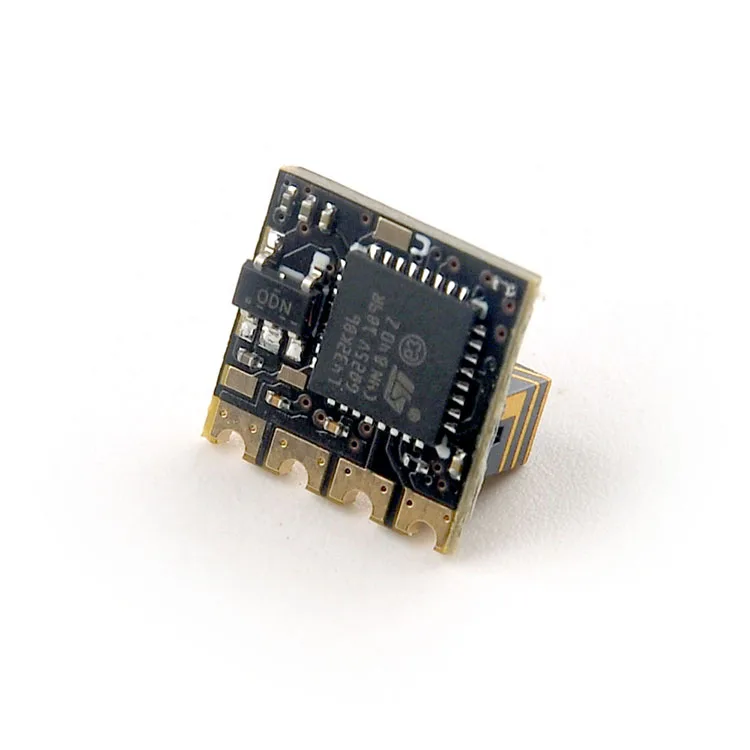

PP RX разработан @ Jye Smith из команды разработчиков ExpressLRS. Основная аппаратная архитектура-микросхемы STM32L432KBU6 MCU и SX1280 RF. Она имеет встроенную керамическую антенну, очень светильник кую и небольшого размера.

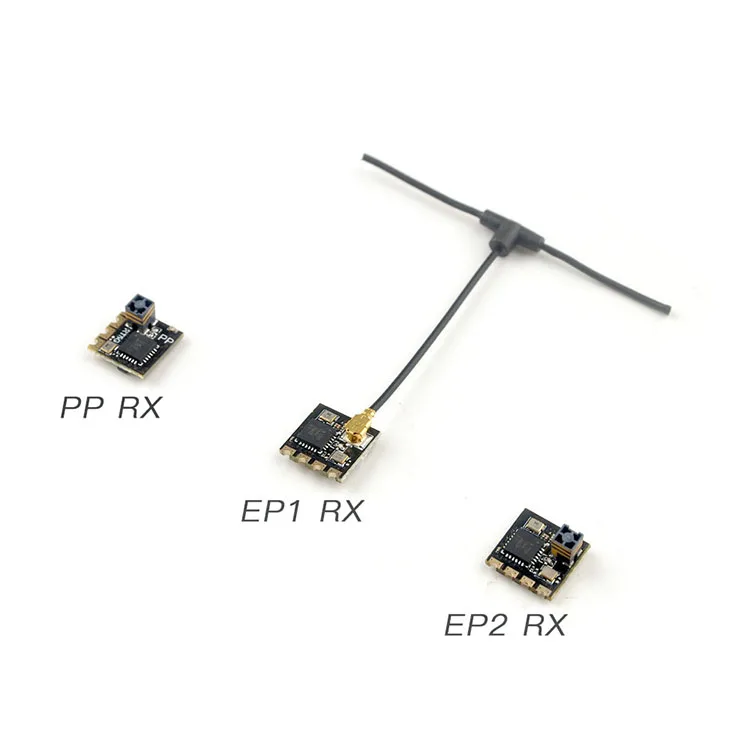

На базе PP RX мы разработали Nano 2,4 GHz rx версии ESP8285 под названием EP1 и EP2. Радиочастотный модуль EP1/EP2 такой же, как у PP RX и использует микроконтроллер ESP8285. Так что вы можете обновить прошивку по Wi-Fi, это слишком просто.

Благодаря малой задержке и высокочастотному радиомодулю, они очень удобны для гонок FPV и дальнего радиуса действия FPV. И отлично подходит для маленького роста благодаря сверхсветильник кому и наноразмеру.

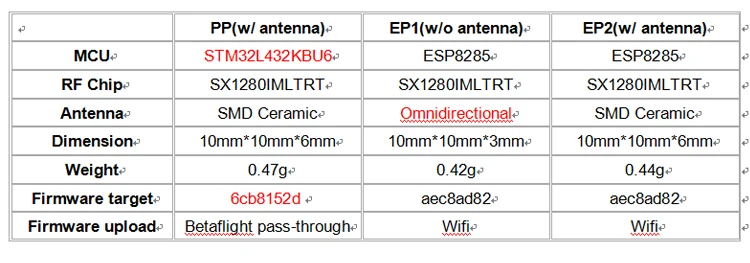

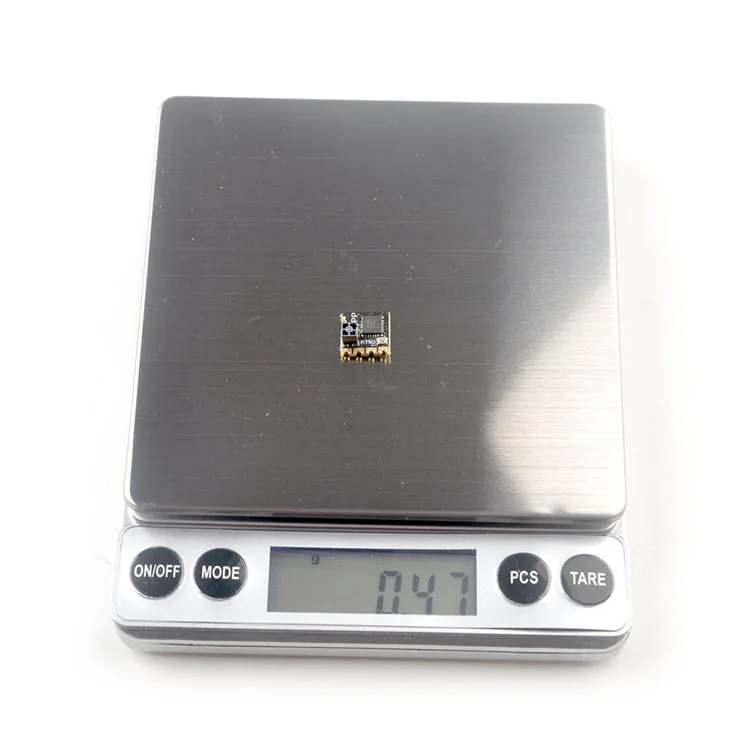

Характеристики:PP_RXТип: ISMSTM32L432KBU6 MCUSX1280IMLTRT RF модульSMD керамическая антеннаЧастотный диапазон: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,47 граммРазмеры: 10 мм * 10 мм * 6 ммПиковое усиление: 3,7 дБ

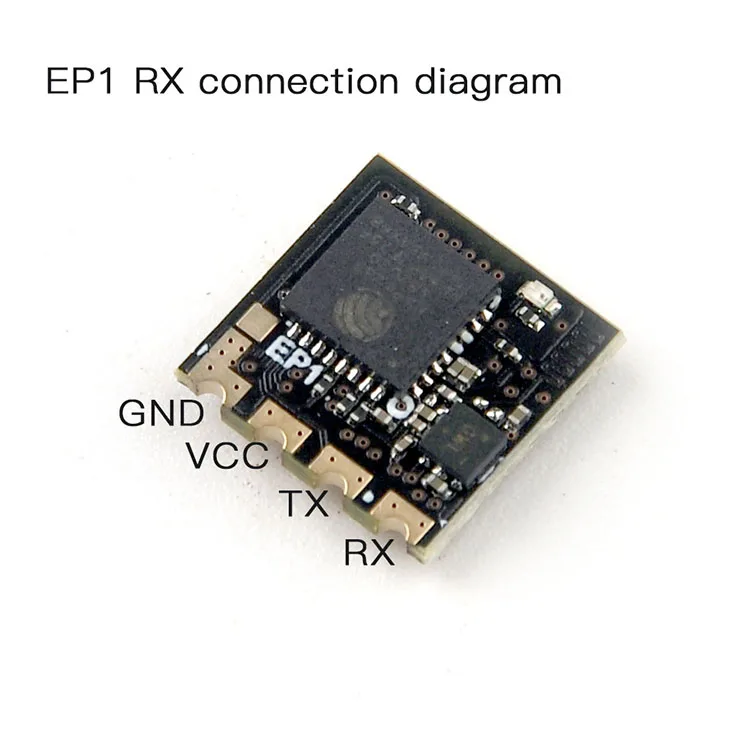

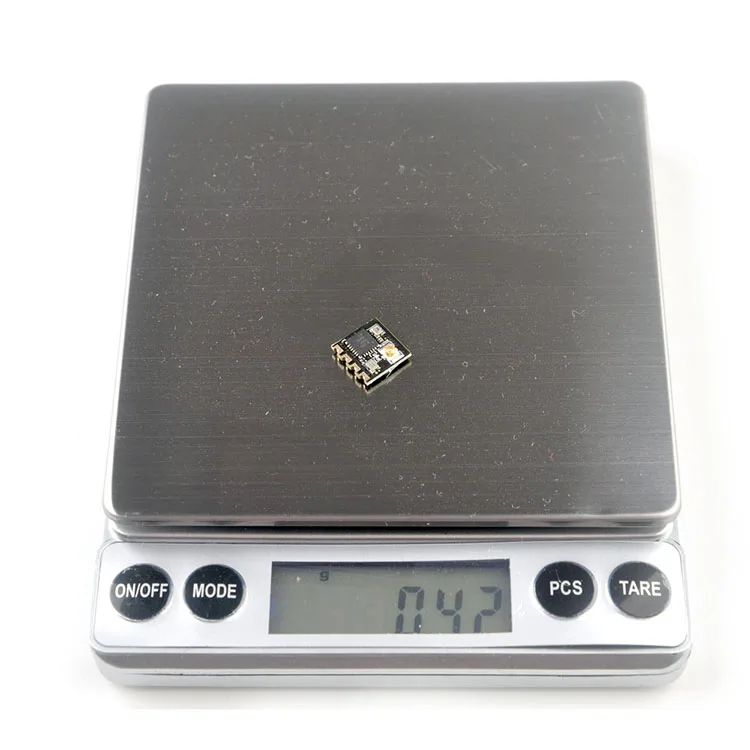

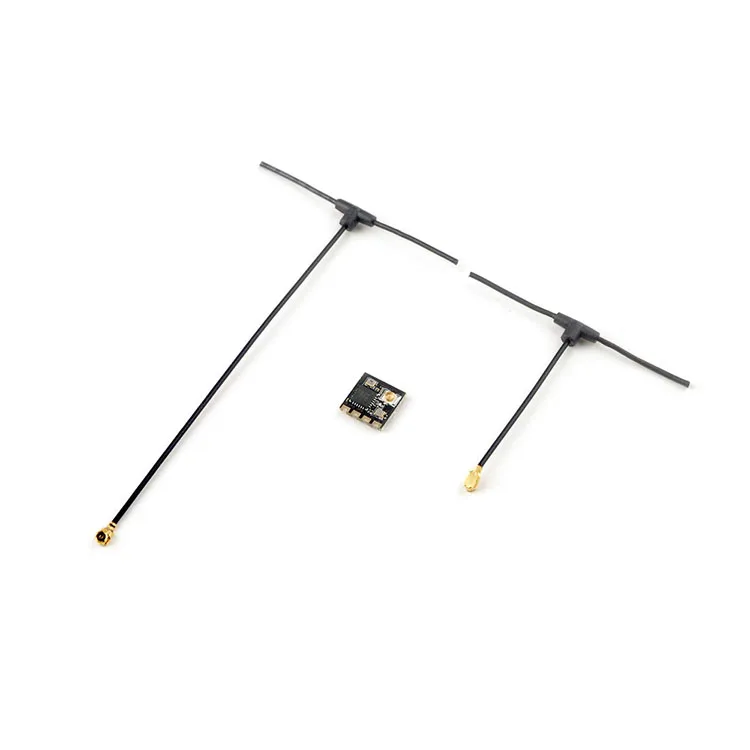

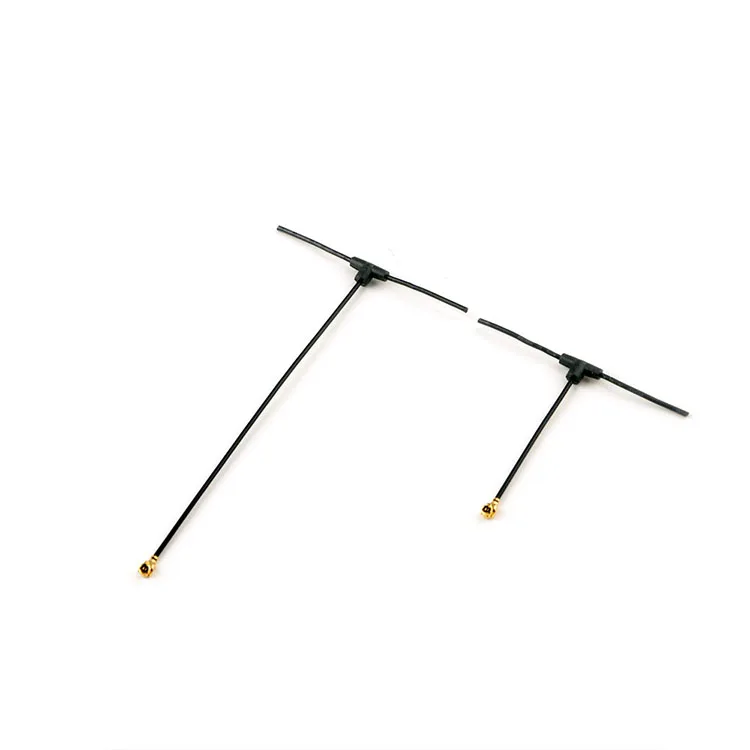

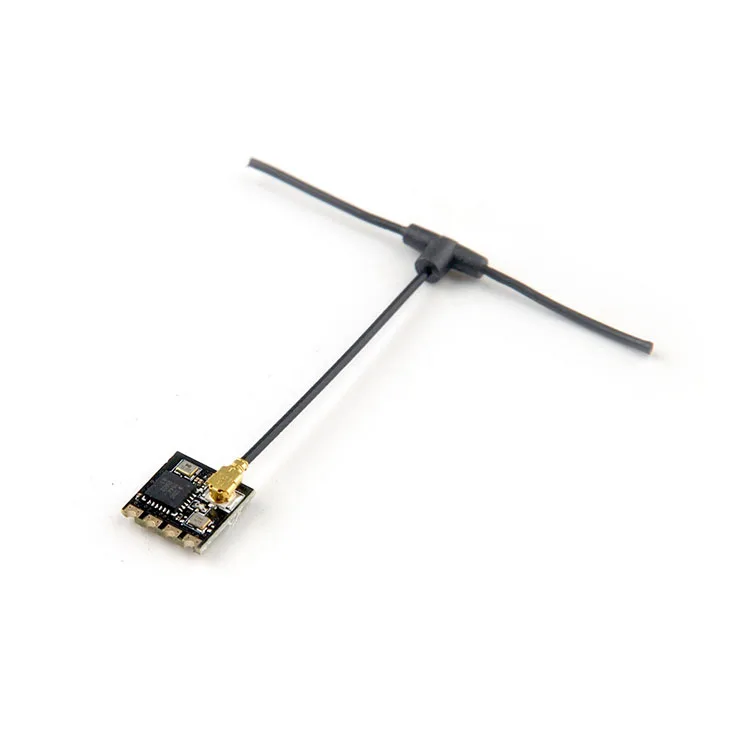

EP1_RXТип: ISMESP8285 MCUSX1280IMLTRT RF модульВсенаправленная антеннаЧастотный диапазон: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,42 грамм (без антенны)Размеры: 10 мм * 10 мм * 6 ммПиковое усиление: 2,23 дБ

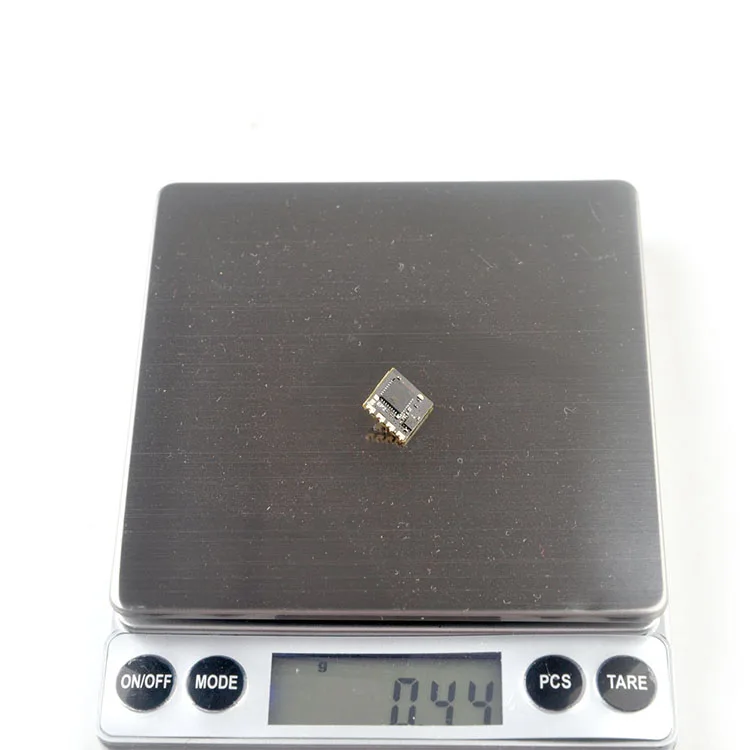

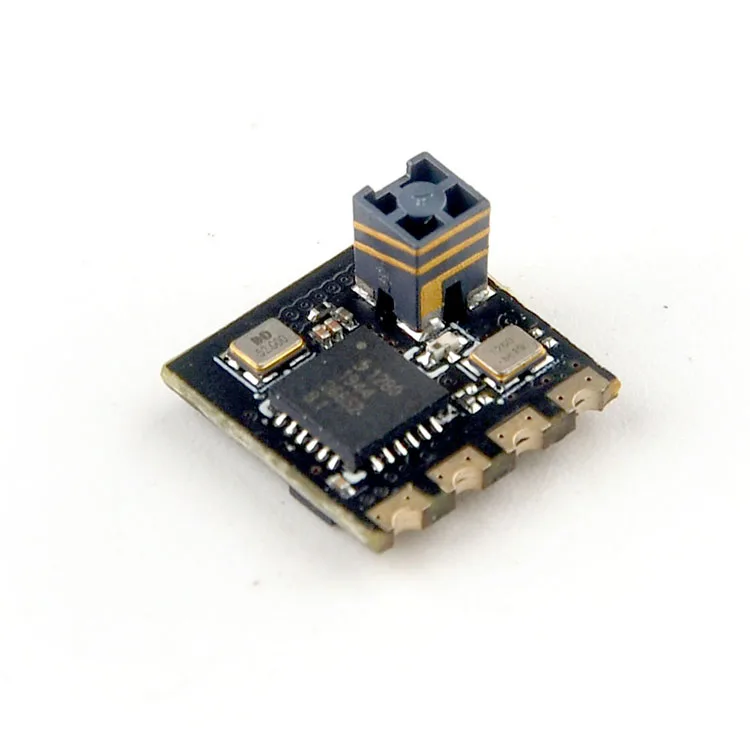

EP2_RXХарактеристики:Тип: ISMESP8285 MCUSX1280IMLTRT RF модульSMD керамическая антеннаЧастотный диапазон: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,44 граммРазмеры: 10 мм * 10 мм * 6 ммПиковое усиление: 3,7 дБПроцедура привязки:1. Подайте питание на rx PP/EP1/EP2, подождите, пока светодиодный на RX не погаснет, сразу же выключите питание, а затем повторите вышеуказанные шаги. Когда RX включен в третий раз светодиодный светильник начнет двойную вспышку, что означает, что RX переходит в режим привязки2. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний режим RF для протокола CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS. Сначала отправьте файл LUA в инструменты для SD-карты), войдите в ELRS и нажмите [Привязка], Светодиодный на модуле RX будет твердым при успешной привязке.3. Значения светодиодный одного состояния приемника:PP RX: сплошное светодиодное соединение означает успешное соединение или установление подключения светодиодный ная светодиодная вспышка означает, что светодиод медленно мигает, без подключения сигнала от модуля TXEP1/EP2 RX: Сплошной светодиод означает успешную привязку или установление соединения светодиодный ная двойная вспышка означает, что светодиодный ОД медленно мигает, без подключения сигнала от модуля TX; светодиодная вспышка означает, что в режиме точки доступа Wi-Fi вы можете подключить Wi-Fi RX и обновить прошивку RX через визит 10.0.0.1 (пароль: expresslrs)
