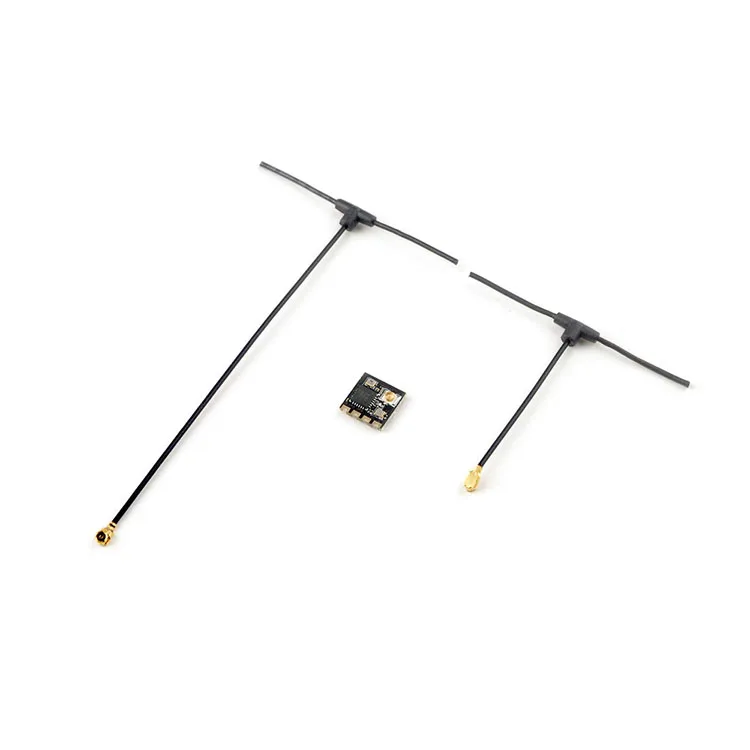

Быстрое обновление ELRS PP EP1, EP2, 2,4G, высокая частота обновления, сверхмалый приемник большого радиуса действия

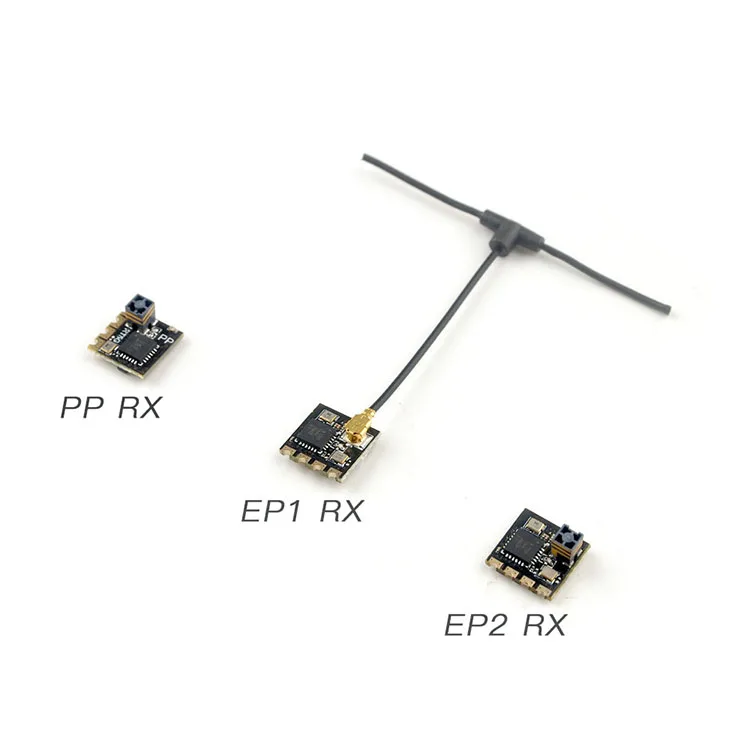

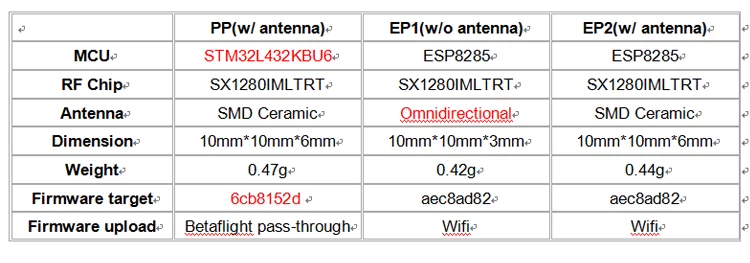

Примечания:Поскольку официальная идеальная Версия прошивки ELRS еще не выпущена, в настоящее время все наши предварительно загруженные прошивки PP_RX, EP1/EP2 RX и ES24TX являются бета-версиями, вы можете обновить официальную прошивку, когда доступна официальная идеальная цель.Подробнее: https://github.com/ExpressLRS/ExpressLRSПриемник серии Happymodel 2,4 ГГц ELRS nano-это программа с открытым исходным кодом на базе ExpressLRS, мы выпустили 3 типа модуля rx.PP RX разработан @ Jye Smith из команды разработчиков ExpressLRS. Основная аппаратная архитектура-микросхемы STM32L432KBU6 MCU и SX1280 RF. Она имеет встроенную керамическую антенну, очень светильник кую и небольшого размера.На базе PP RX мы разработали Nano 2,4 GHz rx версии ESP8285 под названием EP1 и EP2. Радиочастотный модуль EP1/EP2 такой же, как у PP RX и использует микроконтроллер ESP8285. Так что вы можете обновить прошивку по Wi-Fi, это слишком просто.Благодаря малой задержке и высокочастотному радиомодулю, они очень удобны для гонок FPV и дальнего радиуса действия FPV. И отлично подходит для маленького роста благодаря сверхсветильник кому и наноразмеру.ПП (с антенной) EP1 (с антенной) EP2 (с антенной)MCU STM32L432KBU6 ESP8285 ESP8285РЧ чип SX1280IMLTRT SX1280IMLTRT SX1280IMLTRTАнтенна SMD керамическая всенаправленная SMD керамическаяРазмеры 10 мм * 10 мм * 6 мм 10 мм * 10 мм * 3 мм 10 мм * 10 мм * 6 ммВес 0,47 г 0,42 г 0,44 гПрошивка target 6cb8152d aec8ad82 aec8ad82Прошивка, загрузка Betaflight, прохождение через Wi-Fi

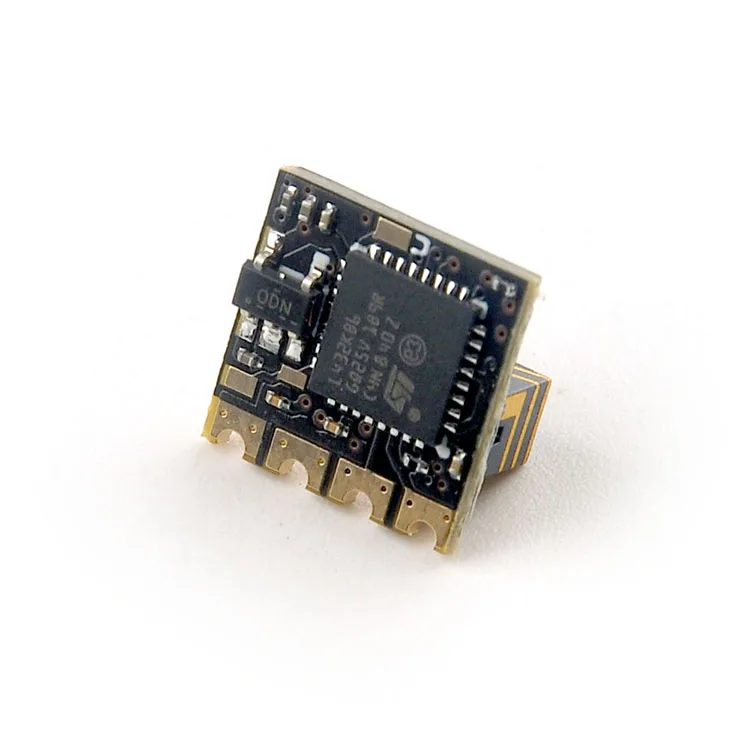

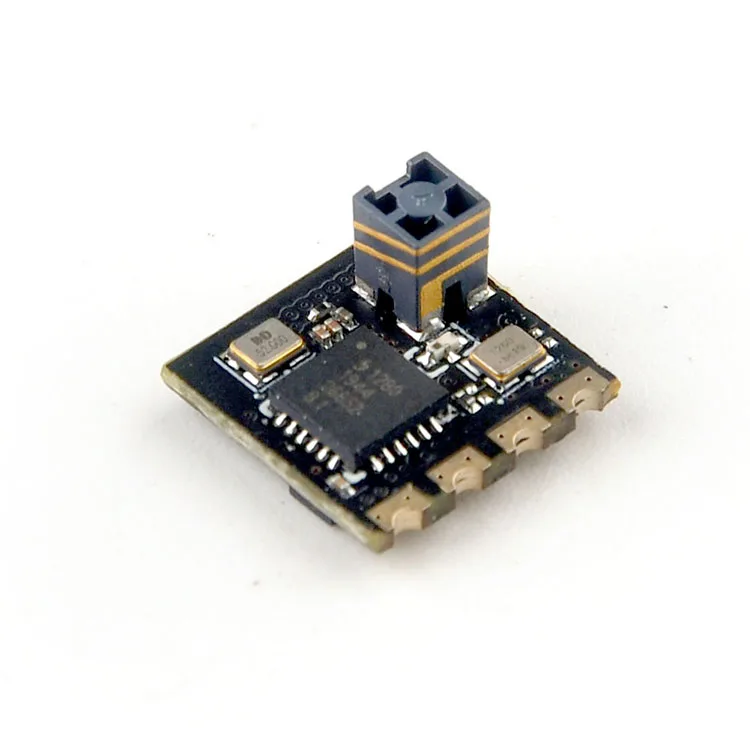

Характеристики:PP_RXТип: ISMSTM32L432KBU6 MCUSX1280IMLTRT RF модуль

SMD керамическая антеннаЧастотный диапазон: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,47 граммРазмеры: 10 мм * 10 мм * 6 ммПиковое усиление: 3,7 дБEP1_RXТип: ISMESP8285 MCUSX1280IMLTRT RF модуль

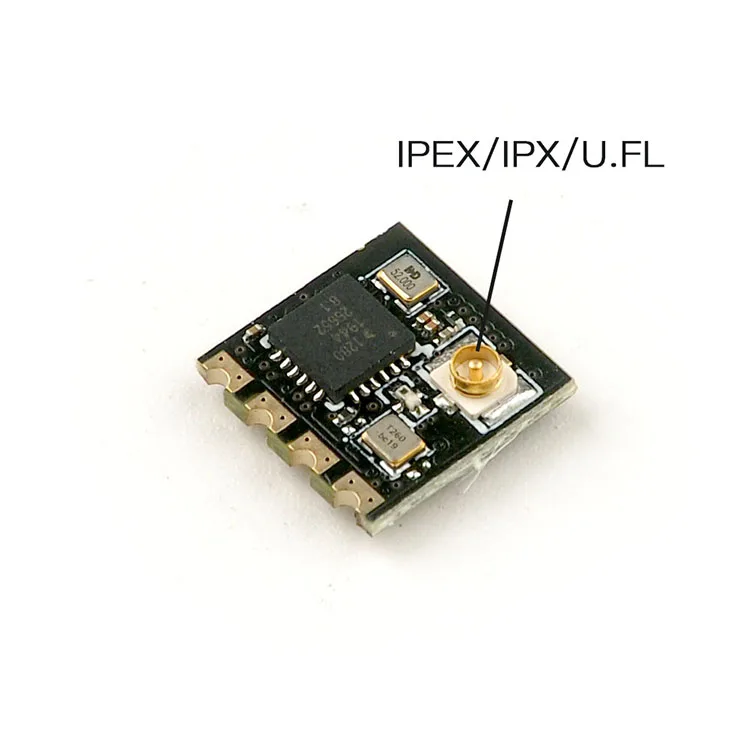

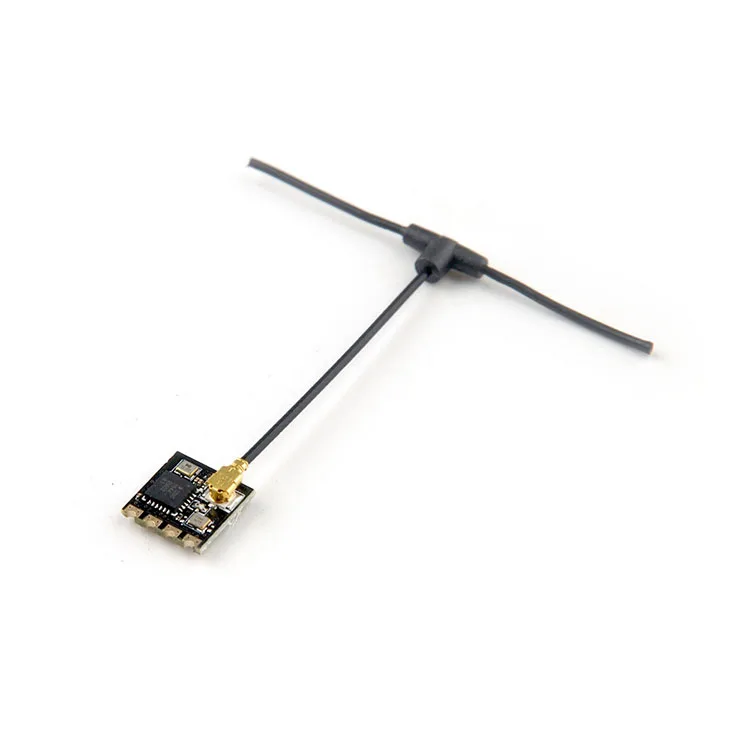

Всенаправленная антеннаЧастотный диапазон: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,42 грамм (без антенны)Размеры: 10 мм * 10 мм * 6 ммПиковое усиление: 2,23 дБEP2_RXХарактеристики:Тип: ISMESP8285 MCUSX1280IMLTRT RF модуль

SMD керамическая антеннаЧастотный диапазон: от 2400 МГц до 2500 МГцМаксимальная частота обновления приема: 500 ГцМинимальная частота обновления приемника: 25 ГцРабочее напряжение: 5 ВВес: 0,44 граммРазмеры: 10 мм * 10 мм * 6 ммПиковое усиление: 3,7 дБ

Процедура привязки:1. Подайте питание на rx PP/EP1/EP2, подождите, пока светодиодный на RX не погаснет, сразу же выключите питание, а затем повторите вышеуказанные шаги. Когда RX включен в третий раз светодиодный светильник начнет двойную вспышку, что означает, что RX переходит в режим привязки2. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний режим RF для протокола CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS. Сначала отправьте файл LUA в инструменты для SD-карты), войдите в ELRS и нажмите [Привязка], Светодиодный на модуле RX будет твердым при успешной привязке.3. Значения светодиодный одного состояния приемника:PP RX: сплошное светодиодное соединение означает успешное соединение или установление подключения светодиодный ная светодиодная вспышка означает, что светодиод медленно мигает, без подключения сигнала от модуля TXEP1/EP2 RX: Сплошной светодиод означает успешную привязку или установление соединения светодиодный ная двойная вспышка означает, что светодиодный ОД медленно мигает, без подключения сигнала от модуля TX; светодиодная вспышка означает, что в режиме точки доступа Wi-Fi вы можете подключить Wi-Fi RX и обновить прошивку RX через визит 10.0.0.1 (пароль: expresslrs)
