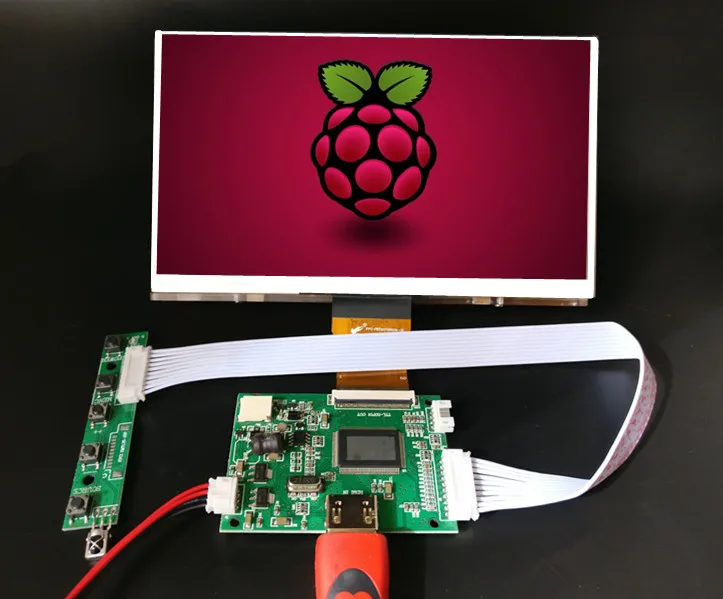

7-дюймовый ЖК-дисплей высокой четкости TFT монитор с пультом управления драйверами HDMI-совместим с Android Orange Raspberry Pi 2 3
Может питаться только от источника питания 5 В
Характеристики

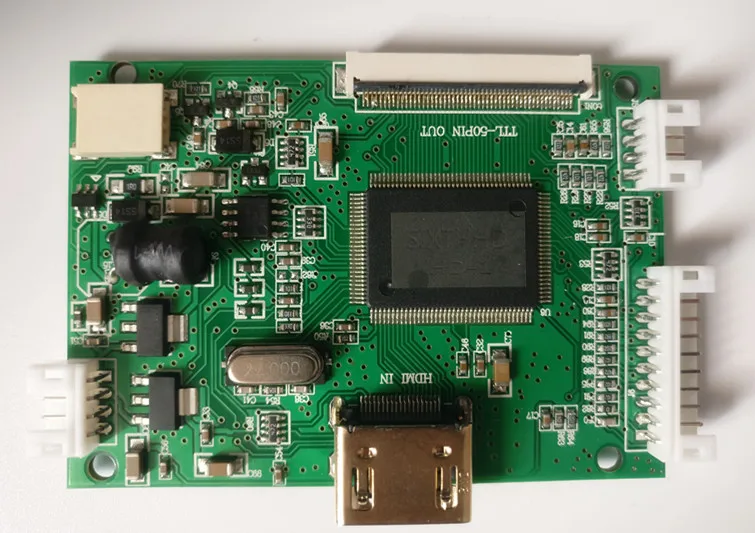

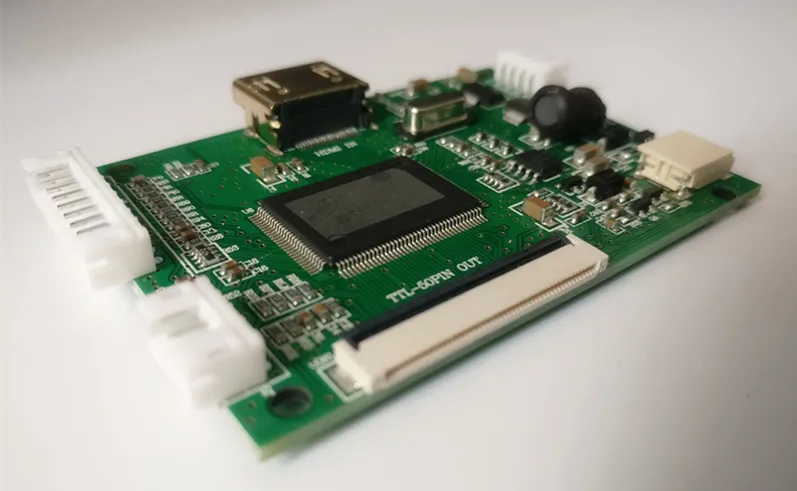

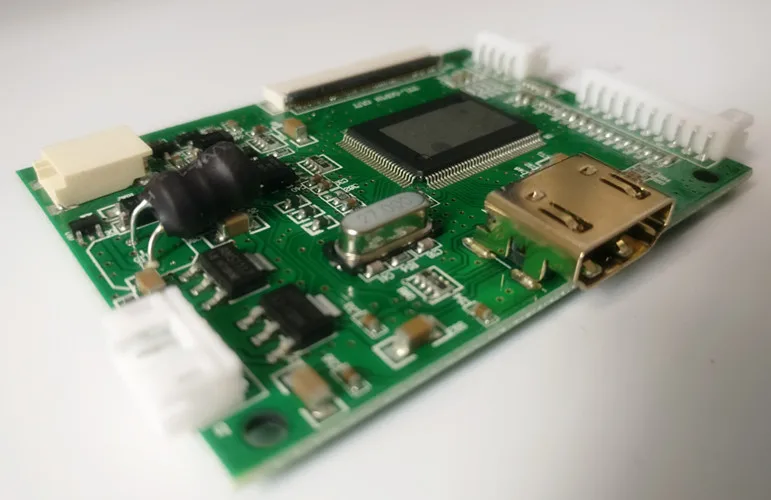

Плата PCB-800168Driver
1. Описание продукта:
Эта плата драйвера использует основную управляющую микросхему SIXTHHD-HD1
Блок питания AMS1117-3.3V, AMS1117-1.8V
Эта плата драйвера может
Вход сигнала 1,1 HDMI, и эта IC поддерживает HDMI1.2
2. Поддерживает входное напряжение постоянного тока 5 В, вы также можете использовать источник питания USB или мобильного телефона, но положительный и отрицательный полюса Нельзя отменить, чтобы избежать повреждения печатной платы
3, плата драйвера со встроенным ЖК-экраном драйвер светодиодной подсветки
4. Стандартный интерфейс кнопочной платы и поддержка двухцветного светодиодного индикатора
5. Поддержка выходного сигнала TTL
Совместимый общий 50-контактный интерфейс разрешения 1024*600 TTL жк-экран

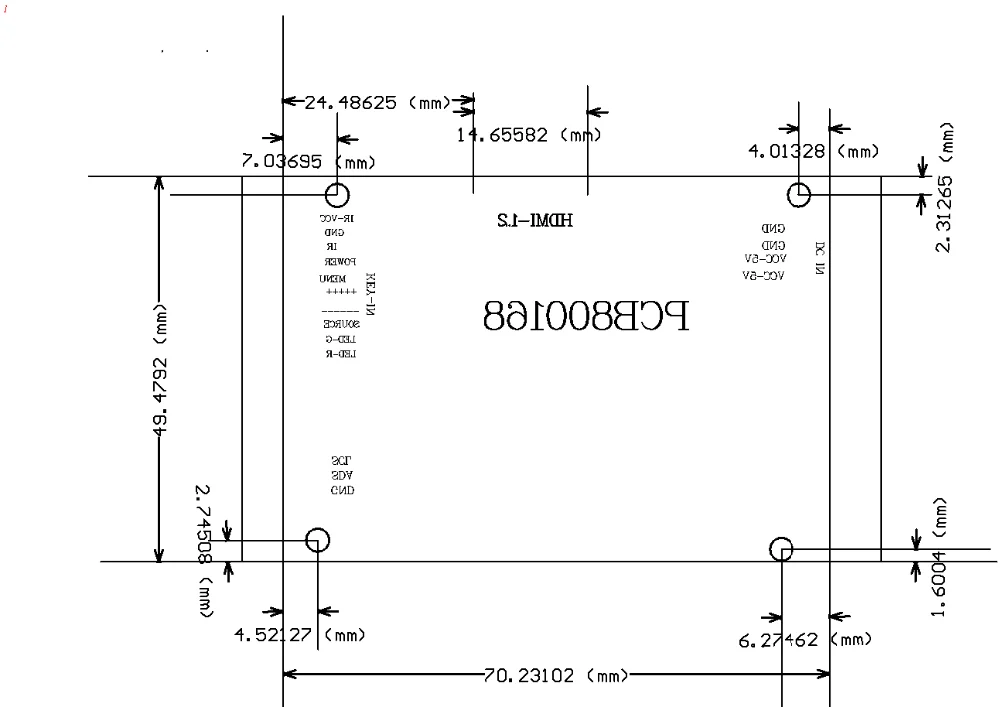

6. Эта плата привода имеет четыре отверстия для позиционирования

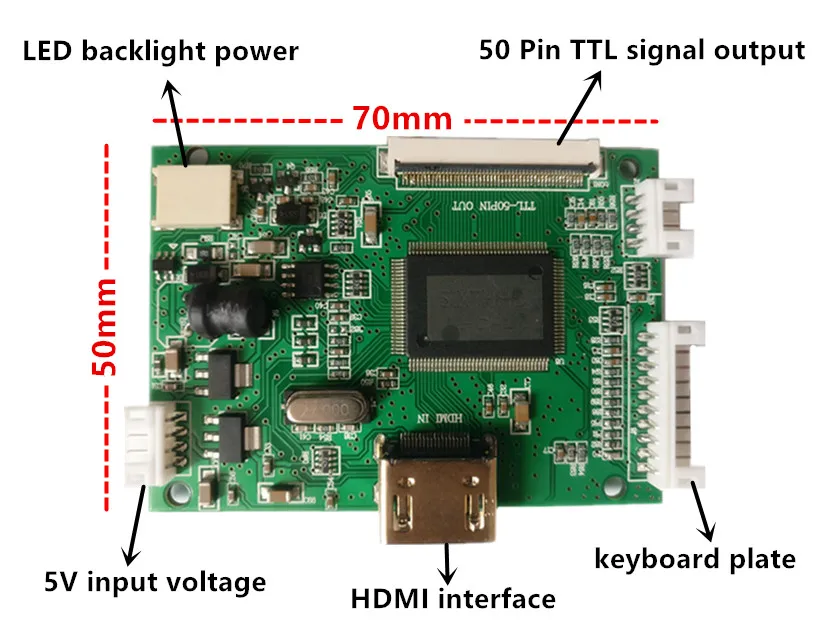

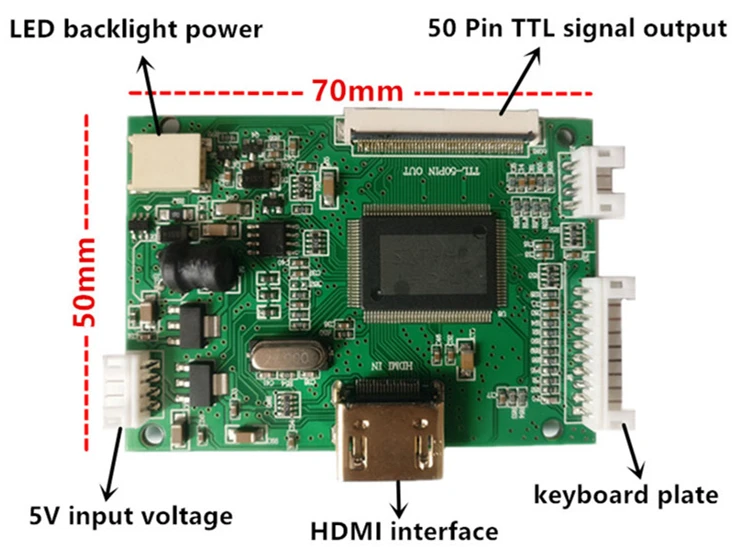

Описание функции интерфейса
Тег
Описание функции
Примечания
HDMI
Вход HDMI
Стандарт HDMI 1,2
J3
Вход питания
J7
Сиденье светодиодный Ной подсветкой
CON1
Выход сигнала TTL-50PIN
J6
Кнопки, пульт дистанционного управления, светодиодный индикатор
J5
Интерфейс программы обновления
Для обновления завода

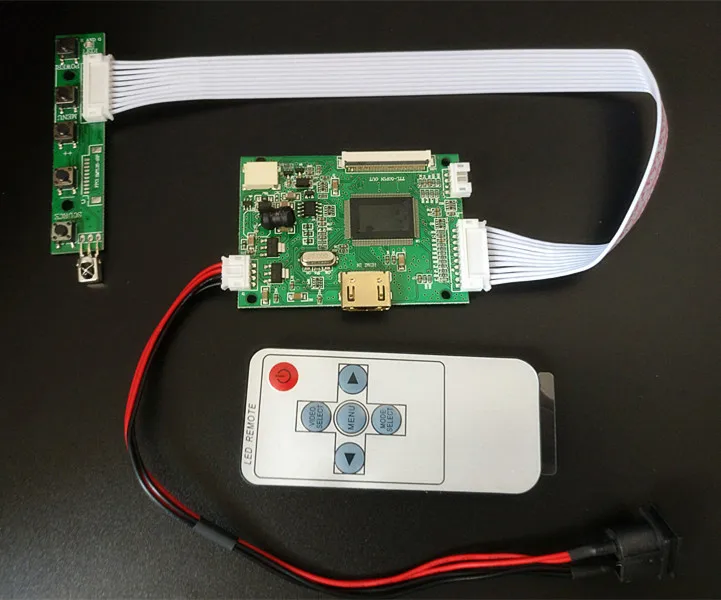

Плата ключа J6, входной интерфейс дистанционного управления
Серийный номер
Определение
Объяснение
1
5В
Источник питания дистанционного управления, фактически 3,3 В
2
GND
GND
3
ИК
Удаленный вход
4
Мощность
Функция переключения
5
Меню
Функция отображения меню
6
+
Плюс
7
_
Меньше
8
Источник
Преобразование источника
9
LED-R
Светодиодный индикатор
10
LED-G
Светодиодный индикатор
Разъем питания J3-DCIN
1
+ 5В
Положительный вход питания
2
+ 5В
Положительный вход питания
3
GND
GND
4
GND
GND
Интерфейс HDMI
1
Стандартный интерфейс HDMI
Стандартный провод в наличии
J5, обновленный интерфейс
1
SCL
Порт обновления SCL
2
SDA
Порт обновления SDA
3
GND
GND
4
NC
NC
