7-дюймовый 1024*600 HDMI экран ЖК-дисплей с платой драйвера монитор для Raspberry Pi BananaOrange Pi Mini компьютера

7 дюймов 1024*600 HDMI экран ЖК-дисплей с монитором платы драйвера для Raspberry Pi Banana/Orange Pi мини-компьютера

Может питаться только от источника питания 5 В

Может быть непосредственно с usb-порта компьютера или внешнего аккумулятора!

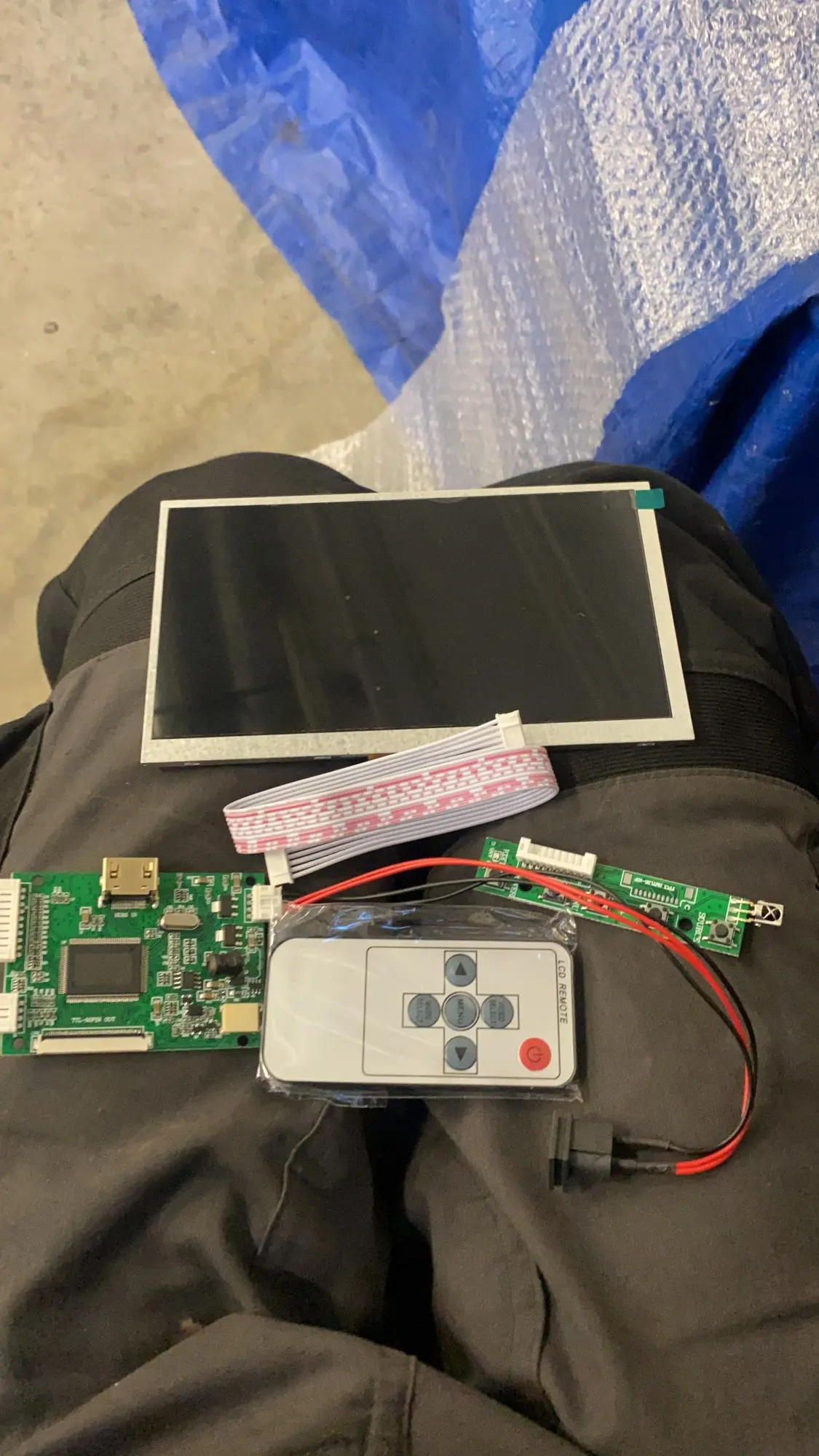

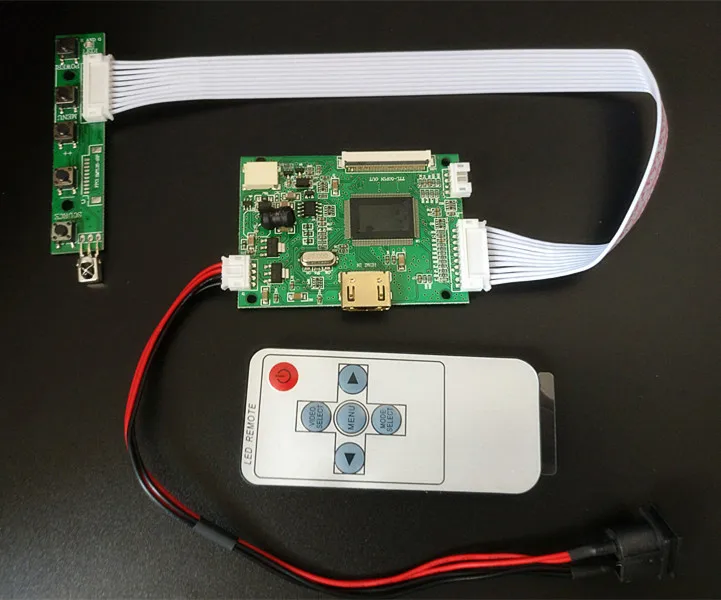

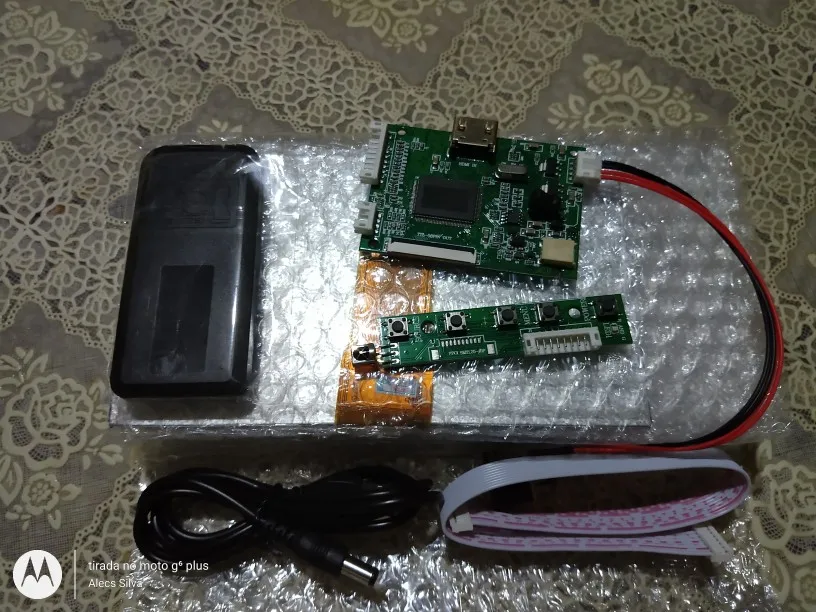

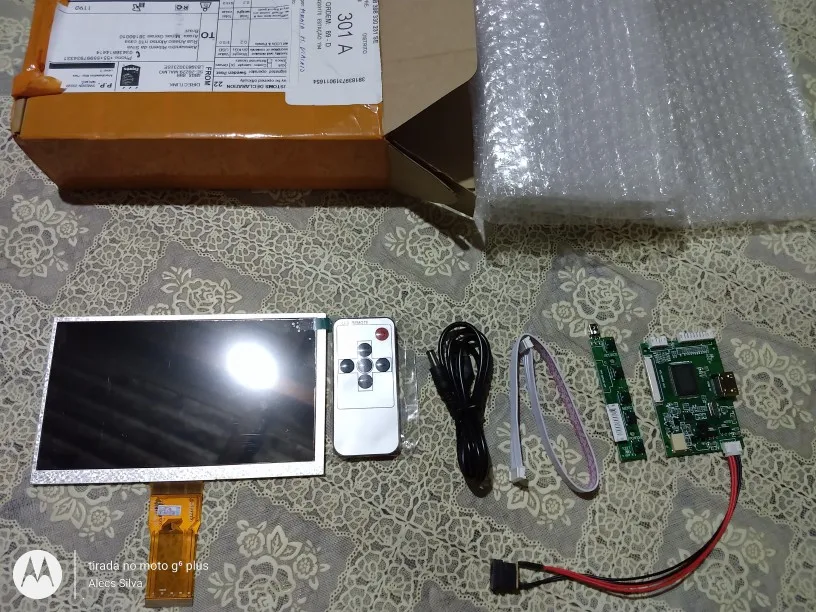

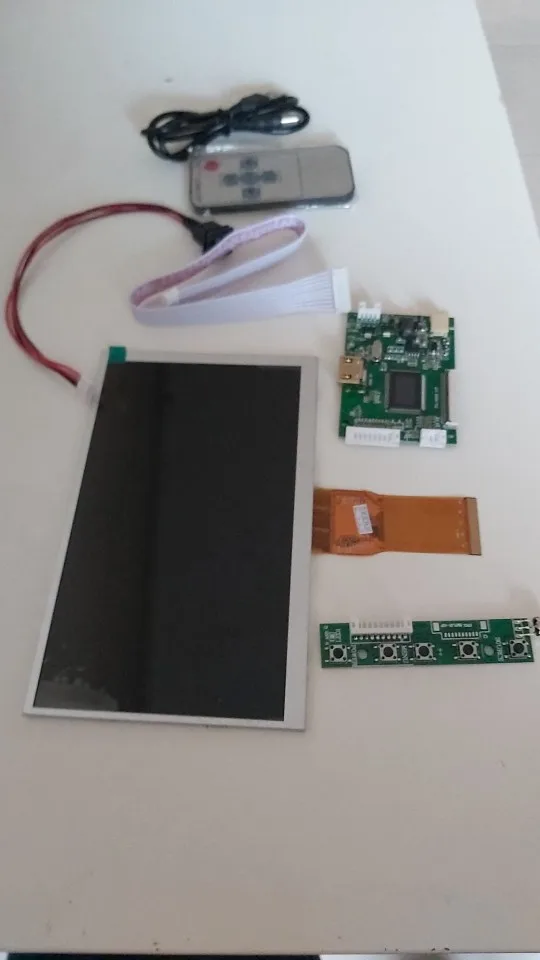

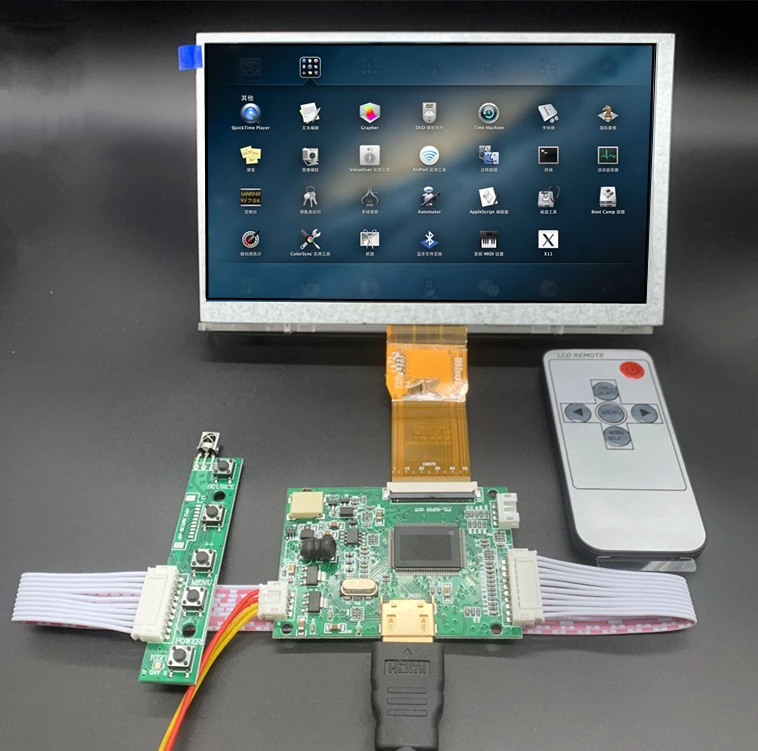

Стиль 1:

7 дюймов LCD X1

Плата ЖК-драйвера X1

Пульт дистанционного управления X1

Клавиатура X1

Кабель для подключения Платы кнопки X1

Кабель интерфейса питания X1

USB шнур питания X1

Стиль 2:

ЖК-дисплей X1

Стиль 3:

Совместимое разрешение: 1024*600. Интерфейс: 50pin ЖК-экран

Плата ЖК-драйвера X1

Пульт дистанционного управления X1

Клавиатура X1

Кабель для подключения Платы кнопки X1

Кабель интерфейса питания X1

USB шнур питания X1

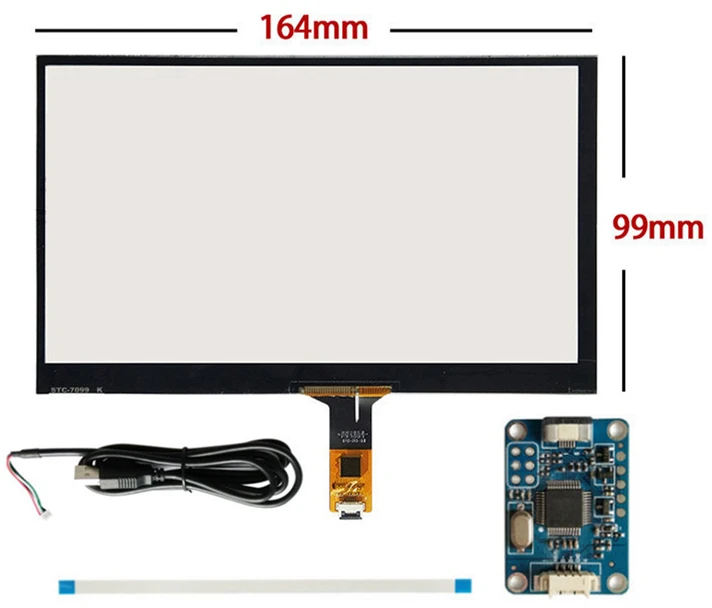

Стиль 4:

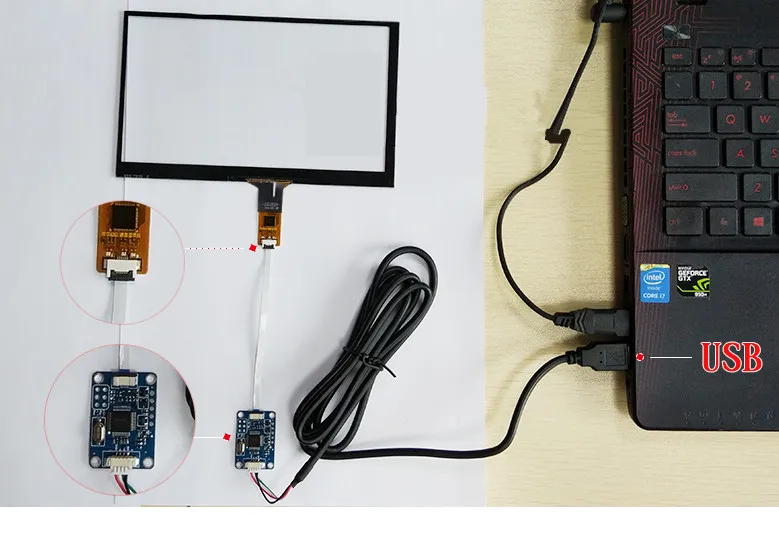

Емкостный сенсорный экран X1

Кабель для сенсорного экрана X1

Плата драйвера сенсорного экрана X1

USB кабель X1

Когда вы покупаете сенсорный экран и дисплей в то же время, мы установим сенсорный экран на передней части экрана для вас. Если вам не нужно устанавливать, пожалуйста, оставьте сообщение в заказе

Технические характеристики

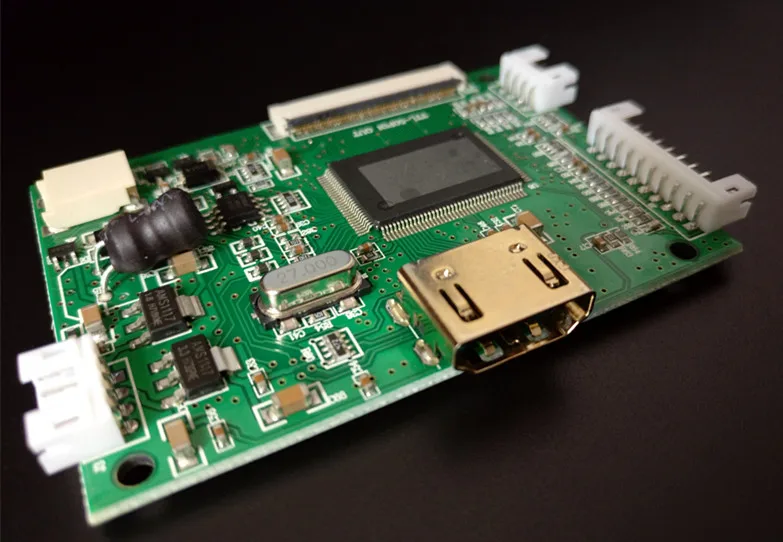

PCB-800168Driver доска

1. Описание товара:

Эта плата драйвера использует SIXTHHD-HD1 IC Главного управления

Источник питания принимает AMS1117-3.3V, AMS1117-1.8V

Эта плата драйвера может

1,1 HDMI вход сигнала, и этот IC поддерживает HDMI1.2

2,Поддержка входного напряжения постоянного тока 5 В, вы также можете использовать USB или мобильный источник питания, но положительные и отрицательные полюсы не могут быть изменены во избежание повреждения печатной платы

3, драйвер интегрированный ЖК-экран драйвер светодиодной подсветки

4. Стандартный интерфейс кнопочной платы и двухцветный СВЕТОДИОДНЫЙ дисплей

5, поддержка TTL сигнала

СовместимостьОбщий интерфейс разрешения 50PIN 1024*600 TTL жк-экран

6. Эта плата привода имеет четыре отверстия для позиционирования

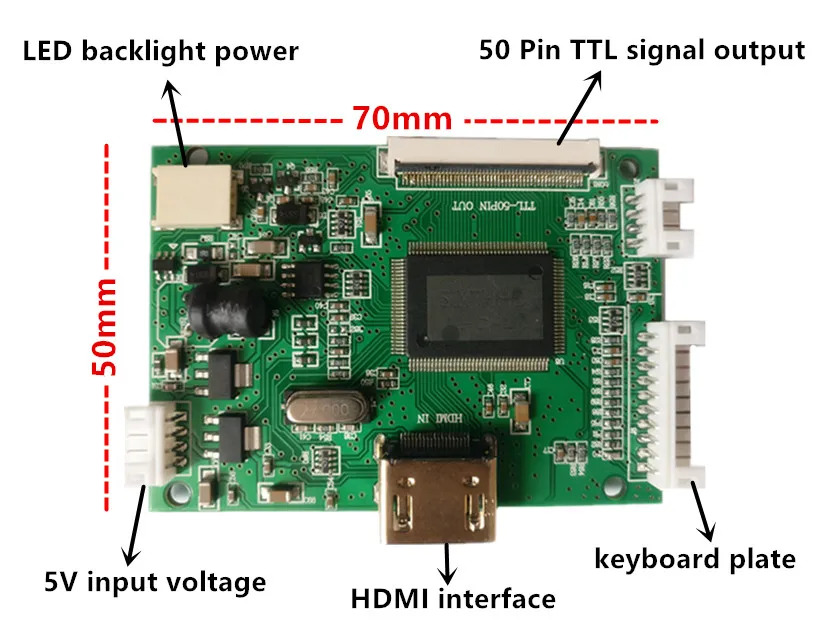

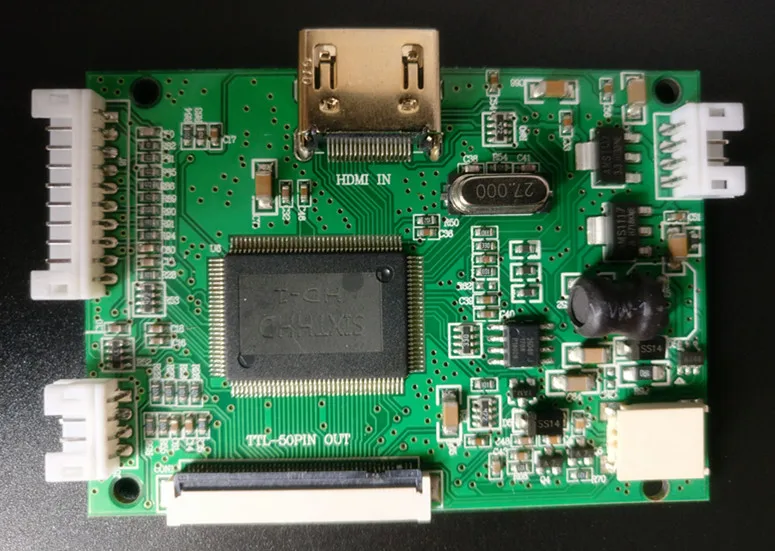

Описание функции интерфейса

Бирка

Описание функции

Примечания

HDMI

HDMI вход

HDMI стандарт 1,2

J3

Вход питания

J7

Светодиодный чехол с подсветкой

CON1

TTL-50PIN выход сигнала

J6

Кнопки, пульт дистанционного управления, Светодиодный интерфейс индикатора

J5

Интерфейс программы обновления

Для обновления фабрики

J6 клавишная плата, входной интерфейс дистанционного управления

Серийный номер

Определение

Объяснение

1

5 В

Пульт дистанционного управления источника питания, на самом деле, 3,3 V

2

GND

GND

3

ИК

Удаленный вход

4

Мощность

Функция переключения

5

Меню

Функция отображения меню

6

+

Плюс

7

_

Меньше

8

Источник

Преобразование источника

9

LED-R

Светодиодный индикатор

10

LED-G

Светодиодный индикатор

J3-DCIN разъем питания

1

+ 5 В

Положительный вход питания

2

+ 5 В

Положительный вход питания

3

GND

GND

4

GND

GND

Интерфейс HDMI

1

Стандартный интерфейс HDMI

Стандартный провод в наличии

J5, интерфейс обновления

1

SCL

Порт обновления SCL

2

SDA

Порт обновления SDA

3

GND

GND

4

NC

NC
