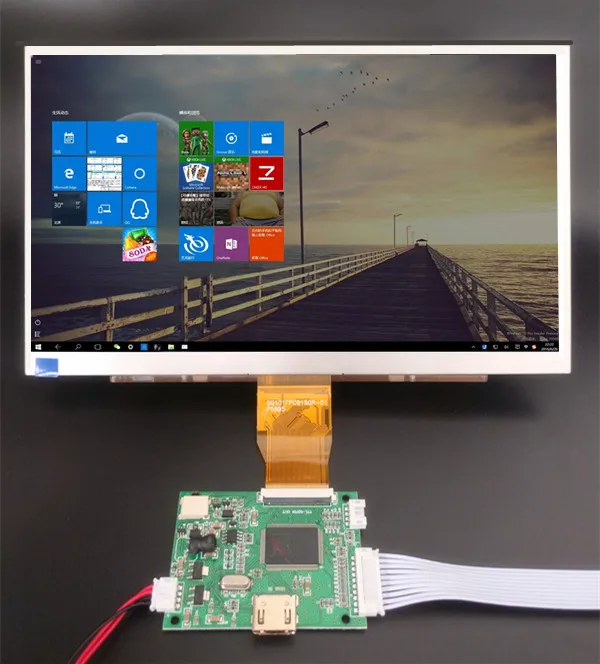

10,1 дюймовый 1024*600 HDMI-совместимый экран, ЖК-дисплей с платой управления монитором для Raspberry Pi BananaOrange Pi Mini компьютера

10,1 дюймов 1024*600 HDMI совместимых с Экран ЖК-дисплей Дисплей с доской водителя мониторы для Raspberry Pi банан/оранжевый Pi для мини-компьютера

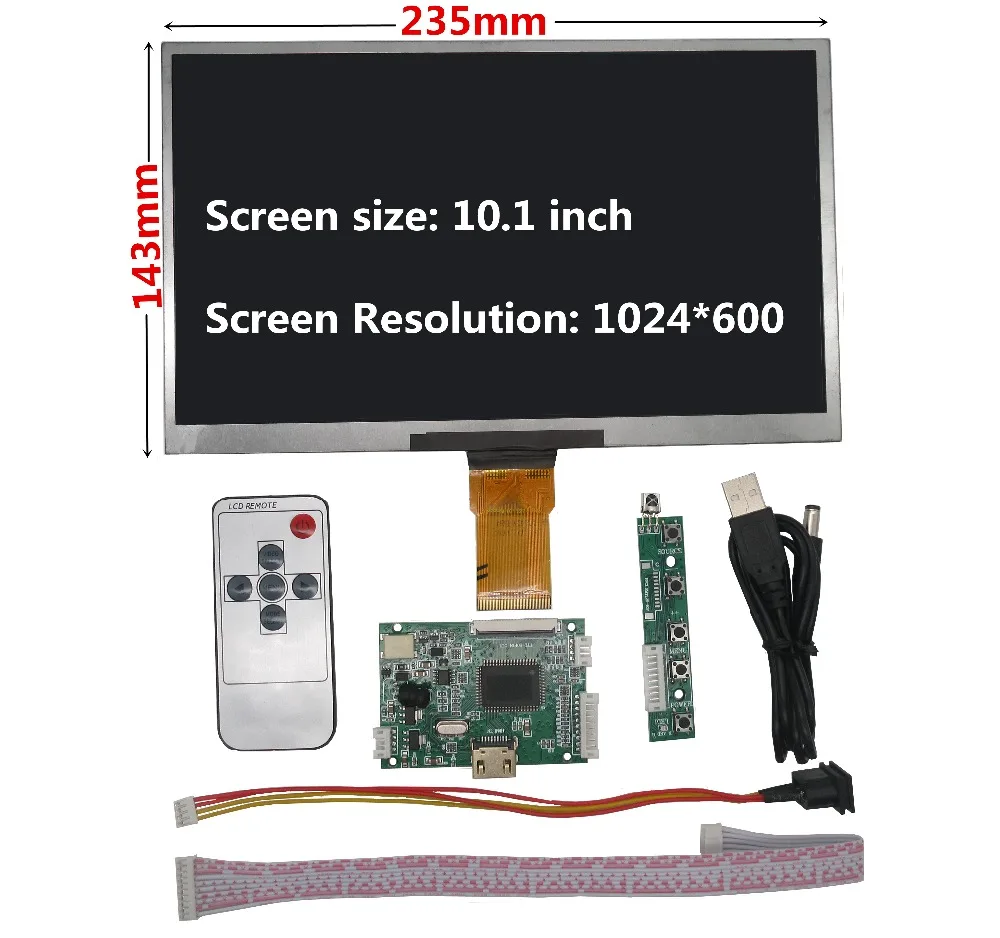

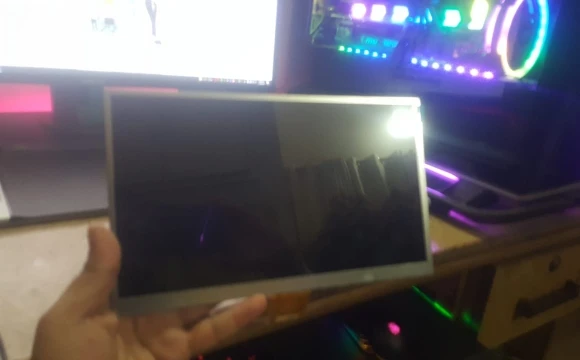

Размер экрана: 10,1 дюймов

Длина: 235 мм Ширина: 145 мм

1-интерфейс HDMI

2-4-контактный интерфейс питания

3-Светодиодный источник питания с подсветкой

4-50pin TTL дисплей интерфейс

5-4-контактный Интерфейс записи драйвера

6-кнопочная доска Интерфейс

Адаптация к источнику питания 5 в 2 А

Может быть непосредственно с usb-порта компьютера или внешнего аккумулятора!

Технические характеристики

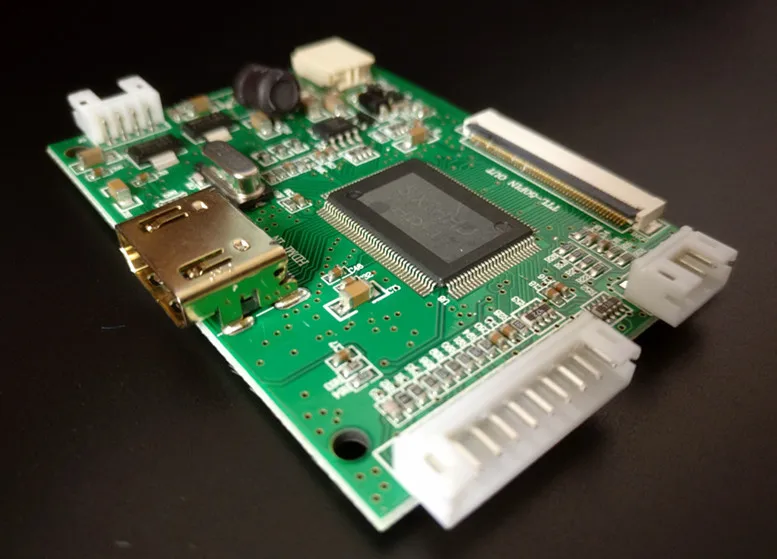

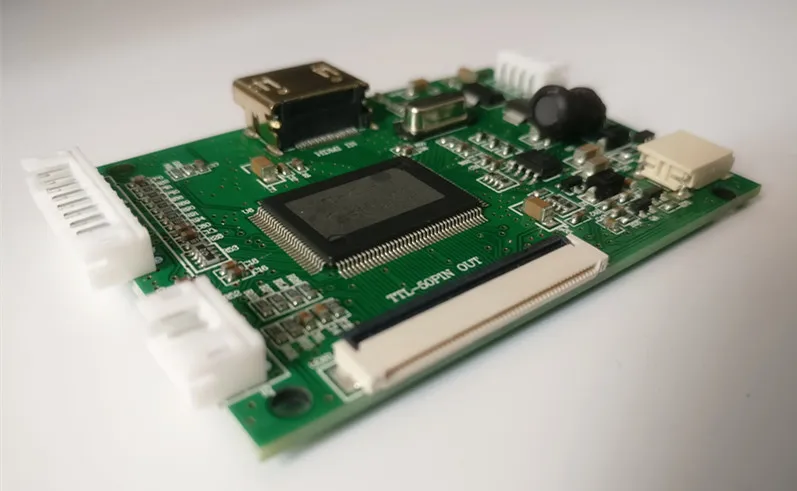

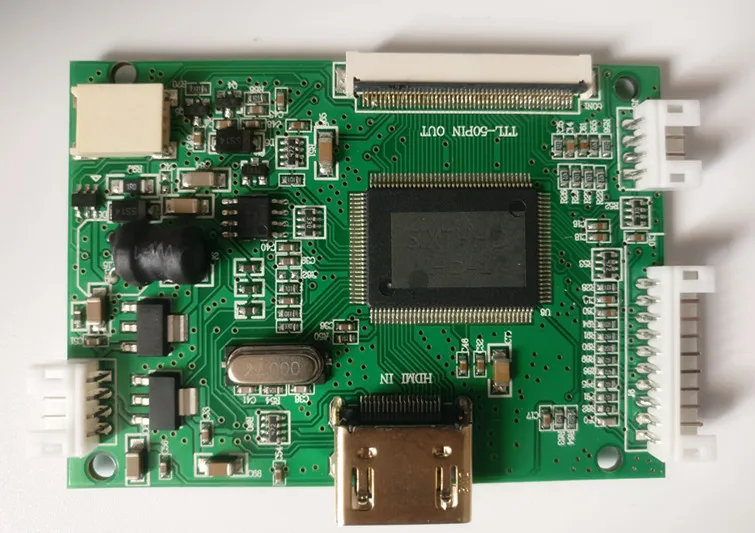

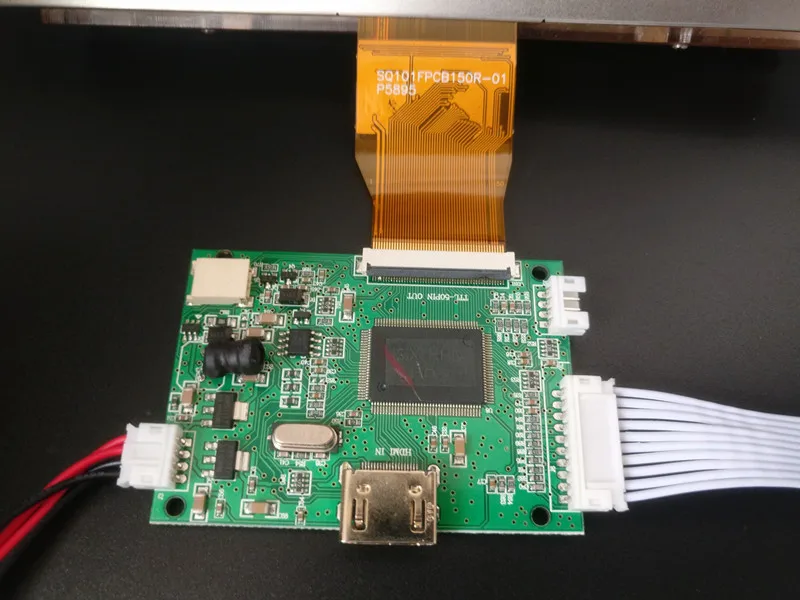

PCB-800168Driver доска

1. Описание товара:

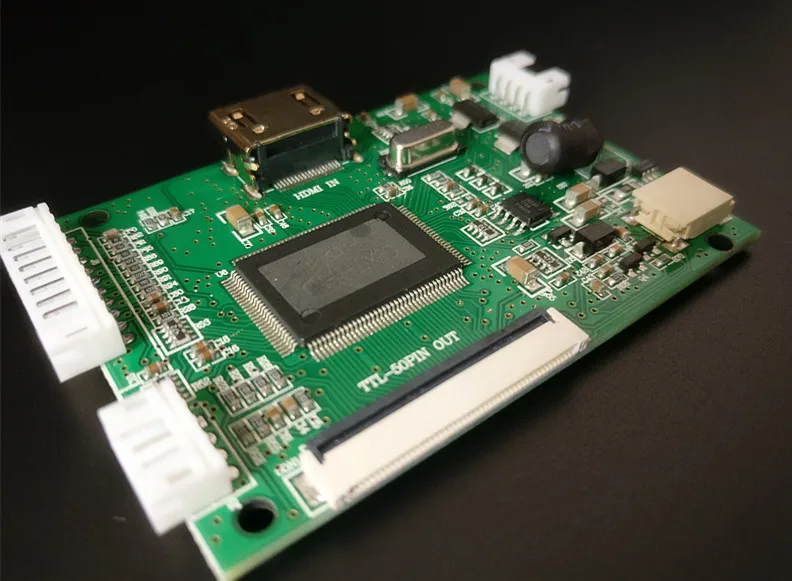

Эта плата драйвера использует SIXTHHD-HD1 IC Главного управления

Источник питания принимает AMS1117-3.3V, AMS1117-1.8V

Эта плата драйвера может

1,1 HDMI вход сигнала, и этот IC поддерживает HDMI1.2

2,Поддержка входного напряжения постоянного тока 5 В, вы также можете использовать USB или мобильный источник питания, но положительные и отрицательные полюсы не могут быть изменены во избежание повреждения печатной платы

3, драйвер интегрированный ЖК-экран драйвер светодиодной подсветки

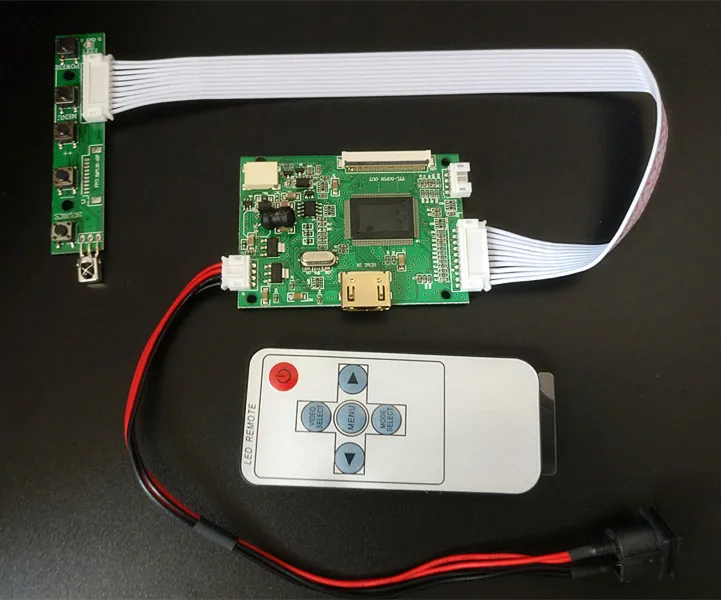

4. Стандартный интерфейс кнопочной платы и двухцветный СВЕТОДИОДНЫЙ дисплей

5, поддержка TTL сигнала

Совместимый с общим 50PIN 1024*600 разрешение интерфейс TTL ЖК-экран

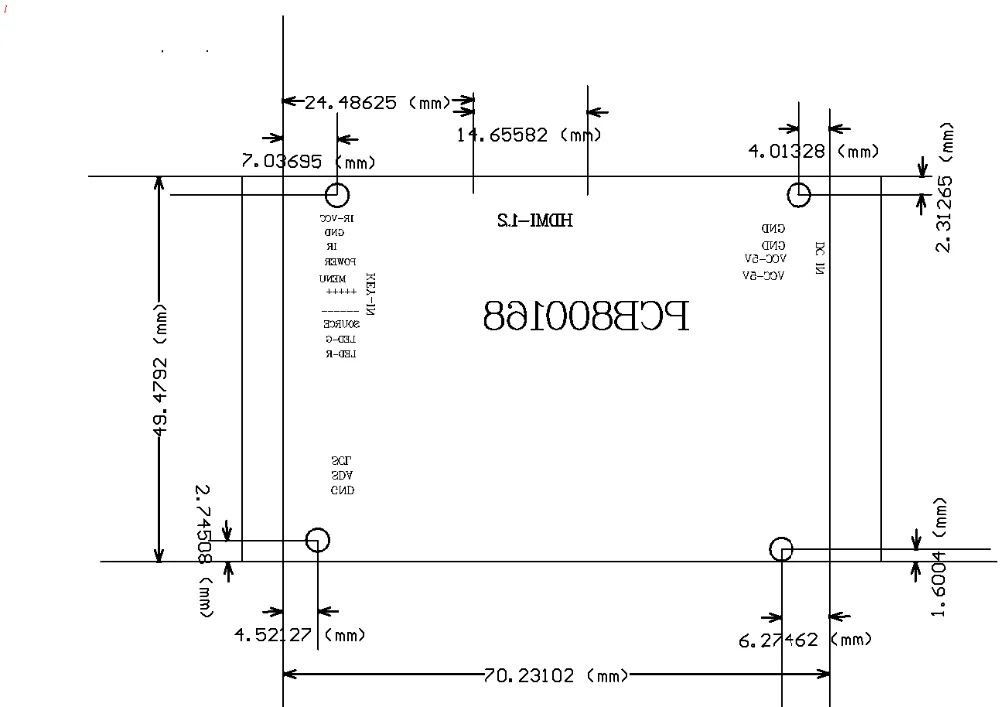

6. Эта плата привода имеет четыре отверстия для позиционирования

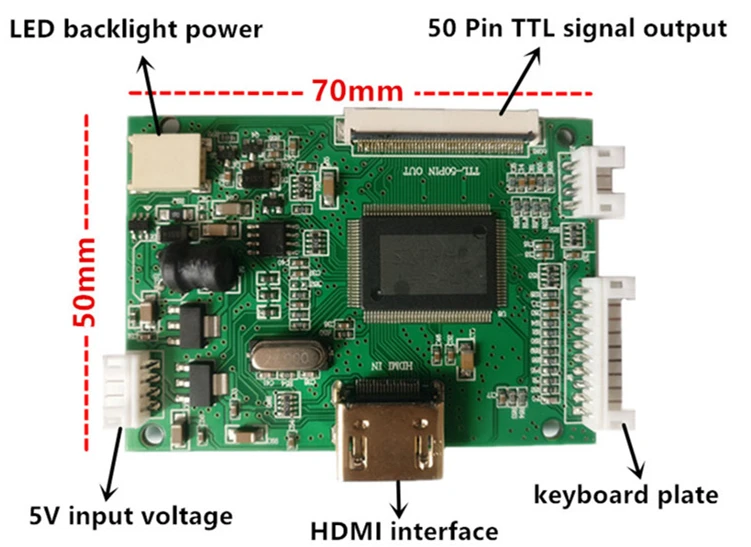

Описание функции интерфейса

Бирка

Описание функции

Примечания

HDMI

HDMI вход

HDMI стандарт 1,2

J3

Вход питания

J7

Светодиодный чехол с подсветкой

CON1

TTL-50PIN выход сигнала

J6

Кнопки, пульт дистанционного управления, Светодиодный интерфейс индикатора

J5

Интерфейс программы обновления

Для обновления фабрики

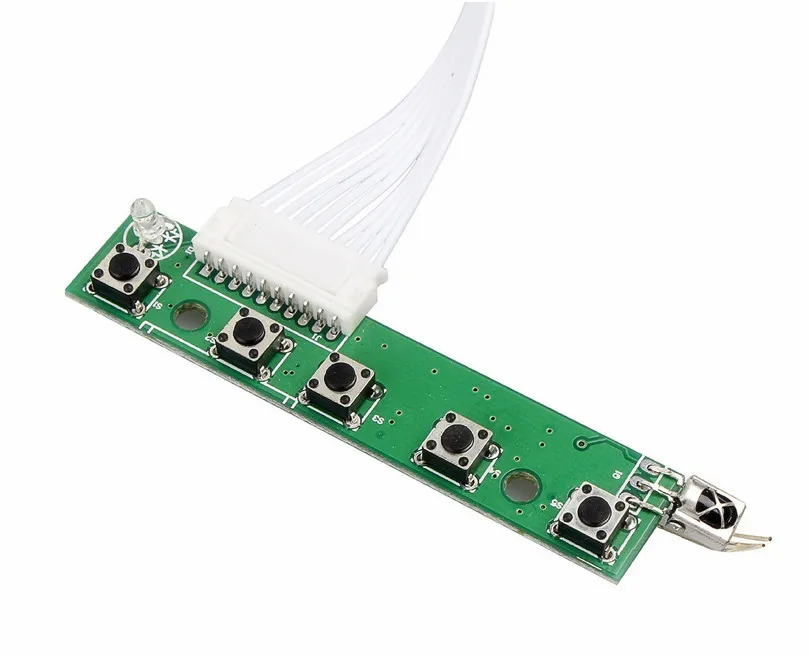

J6 клавишная плата, входной интерфейс дистанционного управления

Серийный номер

Определение

Объяснение

1

5 В

Пульт дистанционного управления источника питания, на самом деле, 3,3 V

2

GND

GND

3

ИК

Удаленный вход

4

Мощность

Функция переключения

5

Меню

Функция отображения меню

6

+

Плюс

7

_

Меньше

8

Источник

Преобразование источника

9

LED-R

Светодиодный индикатор

10

LED-G

Светодиодный индикатор

J3-DCIN разъем питания

1

+ 5 В

Положительный вход питания

2

+ 5 В

Положительный вход питания

3

GND

GND

4

GND

GND

Интерфейс HDMI

1

Стандартный интерфейс HDMI

Стандартный провод в наличии

J5, интерфейс обновления

1

SCL

Порт обновления SCL

2

SDA

Порт обновления SDA

3

GND

GND

4

NC

NC
