Модуль рации для Arduino Uno NiceRF, 50 шт., модуль рации для Arduino Uno NiceRF, 400-480 МГц, UHF-модуль с антенной, 134-174 МГц, VHF

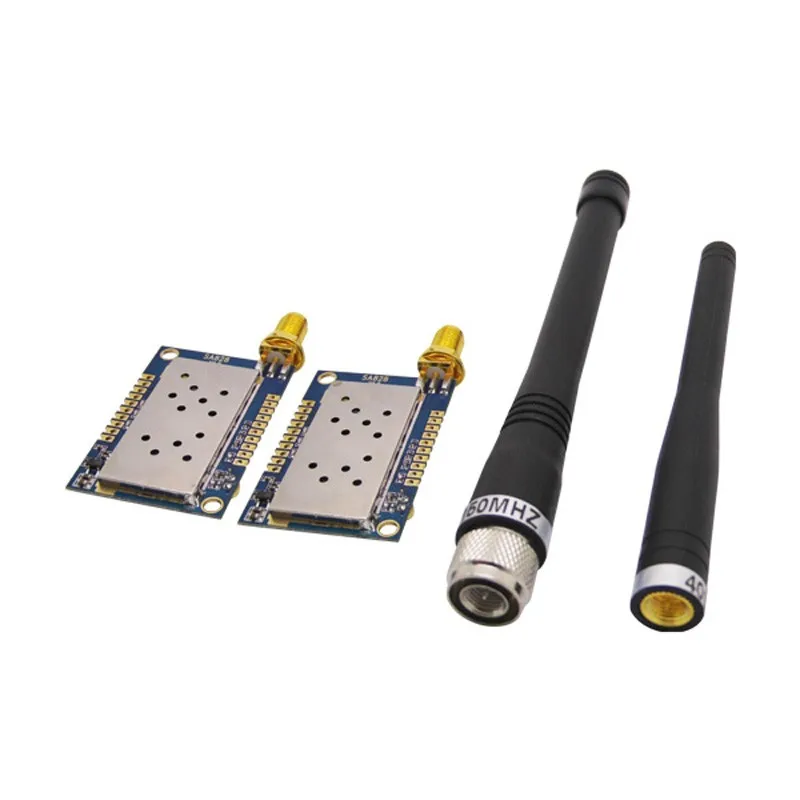

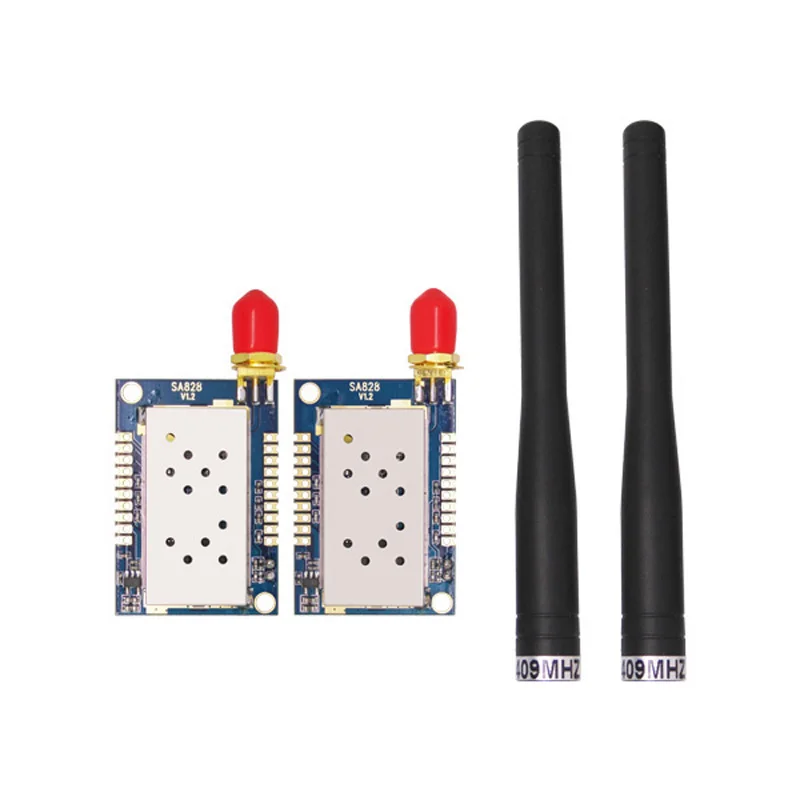

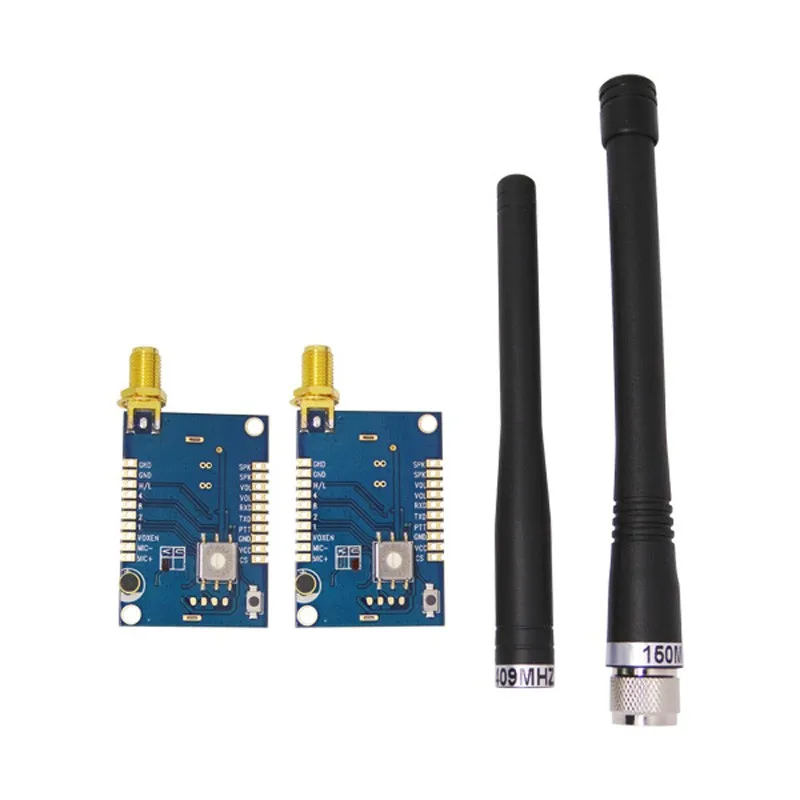

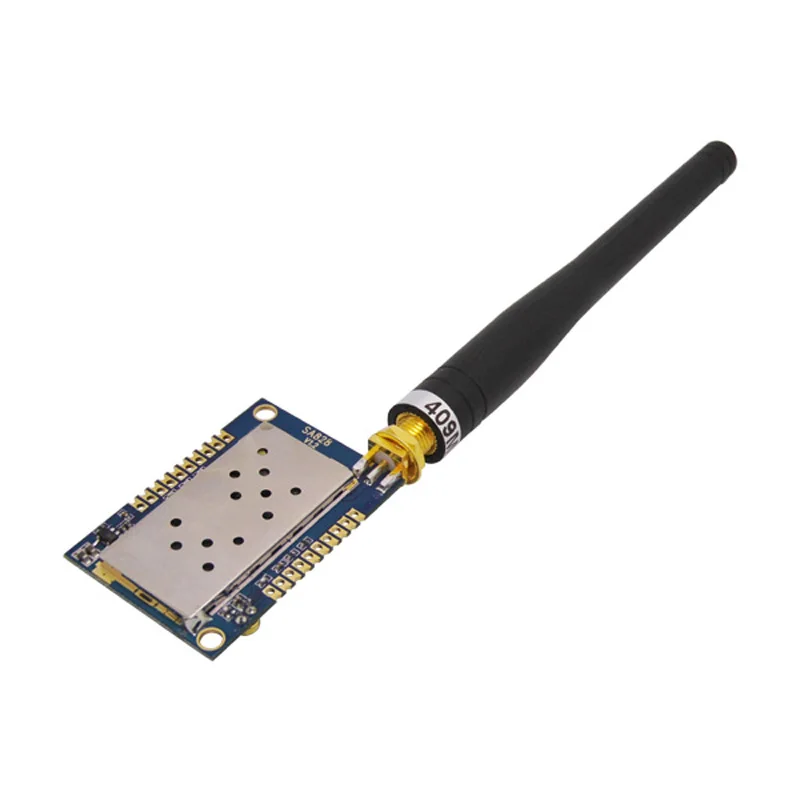

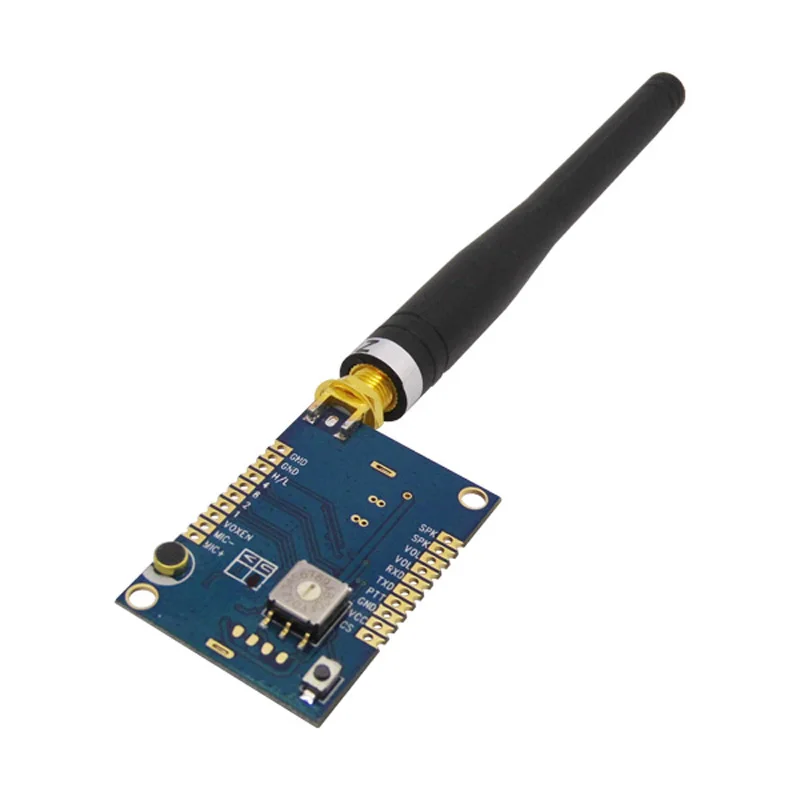

50 шт. * SA828-U (модуль рации УВЧ, 400 ~ 480 МГц)

50 шт. * 409 МГц антенна (UHF Беспроводная Антенна радиочастотного модуля)

Если вам нужны SA828-V,VHF,134-174 МГц, пожалуйста, оставьте нам массаж.

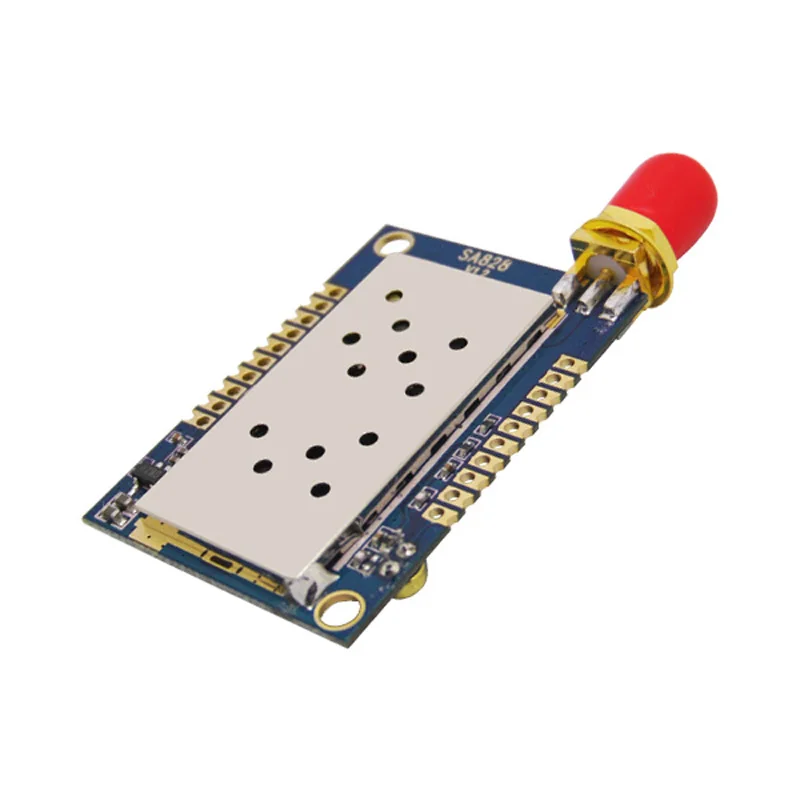

SA828Это все-в-одном Профессиональный для переносного приемо-передатчика модуль в маленький размер. Очень прост в использовании, имеет мощную функцию. Этот модуль имеет полную функцию профессиональной рации и может говорить с любой аналоговой рация на рынке. Благодаря компактному размеру, его легко встроить в инструмент, портативное и ручное устройство. SA828 хорошо работает в горячей и холодной среде с KDS 1PPM TCXO. Характеристики отличной антенны сочетают сеть, хороший РЧ-усилитель, высокая РЧ-чувствительность позволяют легко общаться на расстоянии более 3 км на открытой местности.

Вращающийся переключатель для выбора канала, EEPROM, аудио усилитель, РЧ усилитель, ключ PTT, гнездо антенны включены в такой небольшой модуль размера. Кроме того, все параметры (CTCSS, CDCSS, SQ, предварительно установленные каналы и т. Д.) могут быть легко модифицированы либо по ПК, либо командой с помощью интерфейса UART. Со встроенной схемой поворота звука, пользователь может припаять только переменный резистор на Pin16, Pin17, чтобы регулировать громкость бесступенчато.

Есть два диапазона частот и SA828: SA828-U и SA828-V. Разница заключается только в частотном диапазоне. Другие же, включая размер модуля, интерфейс, Протокол по и т. д. Диапазоны частот двух модулей:

SA828-U: U-образный, 400-480 МГцSA828-V: V band, 134-174 МГц

(Данная ссылка для заказа SA828-U)

Технические характеристики

Параметр

Тесты состоянии

Мин.

Тип

Макс.

Блок

Диапазон рабочего напряжения

3,3

4,2

5,5

V

Диапазон рабочих температур

-30

25

70

Мощность потребления

Спящий ток

≤ 3

МкА

RX ток

60

MA

Ток TX (высокая выходная мощность)

650

750

MA

Ток TX (низкая Выходная мощность)

450

550

MA

Частота TX параметр

Диапазон рабочих частот

SA828-U

400

480

МГц

SA828-V

134

174

МГц

Ток TX (высокая выходная мощность)

VCC = 4,0 V

28

29,5

31

ДБм

Ток TX (низкая Выходная мощность)

25

26,5

27

ДБм

Искажения звука

1,5 кГц/2,5 кГц отклонение частоты

2

5

%

Смежный канал соотношение

12,5 K офсетная печать

-60dBc

ДБм

Частота RX параметр

Чувствительность RX

13 dBm выход аудио SNR

-124

ДБм

RX коэффициент "сигнал/шум"

1,5 кГц отклонение частоты

45

50

ДБ

Выходная мощность звука

2

W

Аудио выходное сопротивление

8

Ом

Схема

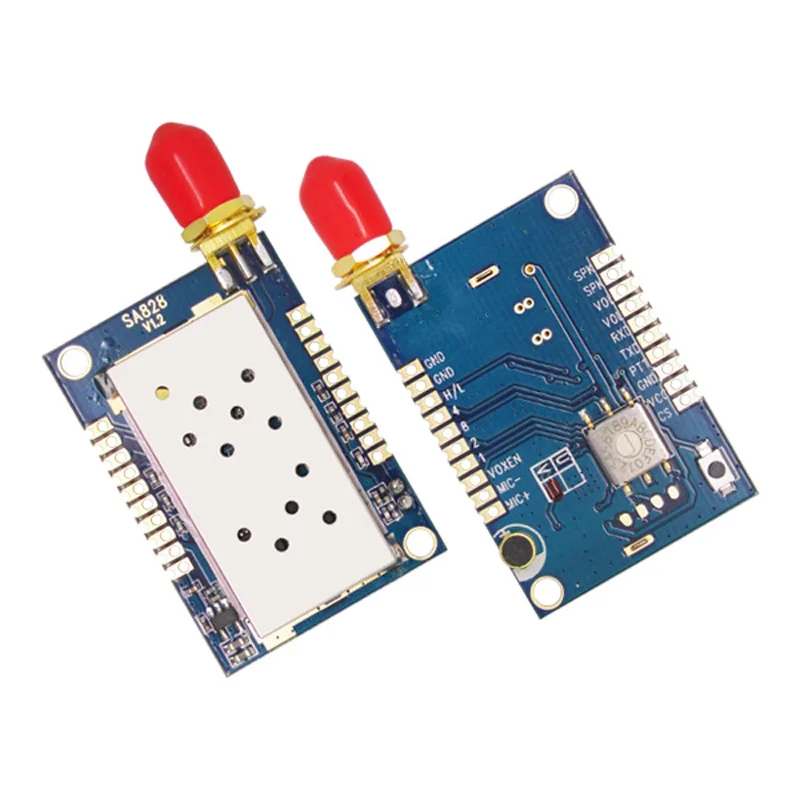

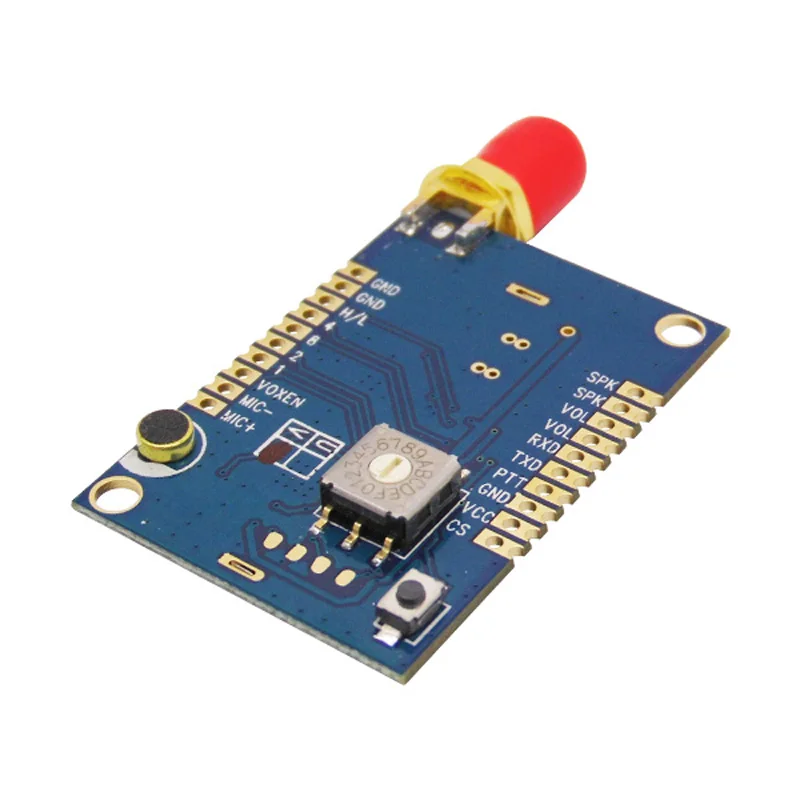

Pin разрешение

Pin нет.

Именной

Описание продукта:

1

Микрофон +

Внешний микрофон положительный

2

Вход для микрофона

Внешний микрофон катод

3

VOX RU

Включить VOX, 0: включить VOX; Оставить открытым или 1 отключить VOX

4

1

8421 кодировщик для 16 частотных каналов. Когда штифт оставляет открытым или подключен к высоковольтному уровню, он подходит для цифрового «1» и «0» для низкого уровня или подключения к заземлению, значение частоты по умолчанию см. Таблицу ниже.

5

2

6

8

7

4

8

H/L

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот штифт не может быть подключен к VDD или с высоким уровнем КМОП-выхода)

9,10,11,13,21

GND

Открытые наземный коврик

14,15

SPK

Громкоговоритель 8 Ом/2 Вт

16,17

VOL

Подключите к резистору, чтобы регулировать громкость динамика, как правило, используйте 100K Ом поворотный резистор, чтобы регулировать громкость бесступенчато.

18

RXD

RXD модуля для UART, подключается к TXD вне модуля

19

ТСД

TXD модуля для UART, подключается к RXD вне модуля

20

PTT

PTT модуля рации, оставьте открытым или «1»-Rx, «0»-TX.

22

VCC

Внешняя и положительный питания 3,3 ~ 5V.

23

CS

Оставьте открытым или 1 для нормальной работы, 0 для режима сна

Настройка параметров

Механические измерения

Связь протокол

Параметры SA828 могут быть модифицированы со стандартным интерфейсом UART. Интерфейс Напряжение TTL 3,3 V. Пользователь может связаться с вашим инженером по продажам для подробного общения.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы сосредоточены на предоставлении хороших радиочастотных модулей, модулей рации и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения нами полной оплаты.

2. Мы не гарантируем время доставки на все международные перевозки из-за разницы в времени таможенной очистки в отдельных странах, что может влияет на то, как быстро ваш продукт будет проверен.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы проверить чехол.

4. Пожалуйста, обратите внимание, что покупатели отвечают за все дополнительные таможенные сборы, брокерские сборы, пошлины и налог на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возвращаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT, China Register Post Air Mail и т. д.

* Вся бесплатная доставка в нашем магазине, в основном, это китайская Заказная Авиапочта.

Мы ответим вам как можно скорее! * Если вам нужна Экспресс-доставка, таких как DHL либо иной тип доставки, вам потребуется дополнительная оплата, то, пожалуйста, свяжитесь с отделом продаж для оценки по цене.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырьковый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы обслуживать вас.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после того, как мы получим товары).

3. Возвращаемый товар должен быть в оригинальном состоянии.

4. Мы можем вернуть вам деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательные отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Нормальный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

Тест на 1.100%, низкий уровень дефекта 0.05%

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт./пара

2. Заказ OEM: более 1000 шт.

После продажное Услуги

1. Дайте замену, если есть вопрос качества части в следующем заказе

2. Оценить риски для таможни и выбрать безопасную транспортную компанию в течение разного периода

3.Fllow время от времени, пока товар не прибыл рука клиента

4. Гарантия NiceRF не применяется к продуктам, приобретенным через вечерние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте, не правильно ли Подключение антенны;

5) Проверьте, поврежден ли модуль.

B) Почему расстояние передачи не так далеко, как должно быть?

1) рябь электропитания слишком большая;

2) типы антенн не совпадут или не установлены надлежащим образом;

3) в окружающей среде есть жесткие, прочные источники помех;

4) окружающие коканальные помехи;

В) Почему получили данные неправильно?

1) неправильные настройки параметров;

2) интерфейс передачи данных модуля плохой.

D) Почему мне следует использовать антенны?

Антенна имеет большое значение для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн на выбор, пожалуйста, свяжитесь с соответствующим инженером по продажам для получения помощи или найдите антенну на нашем веб-сайте.

E) какой тип платы моста USB мне следует использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
