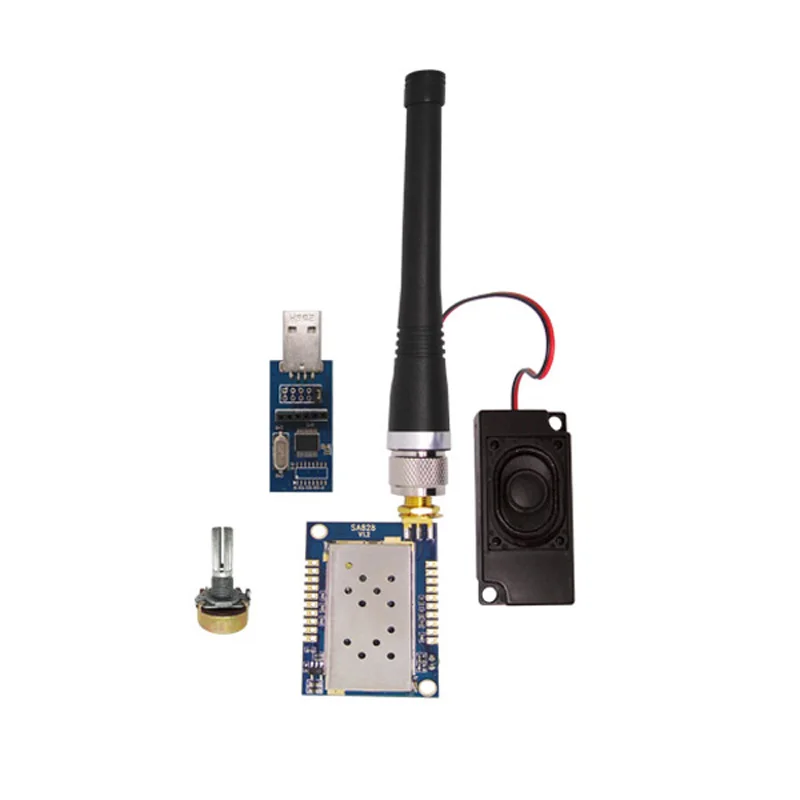

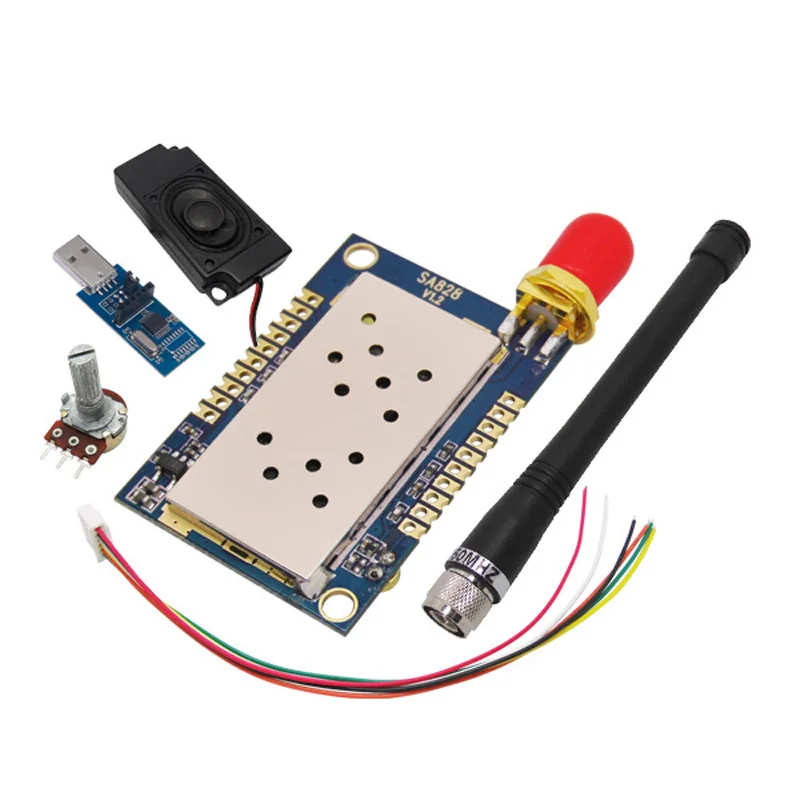

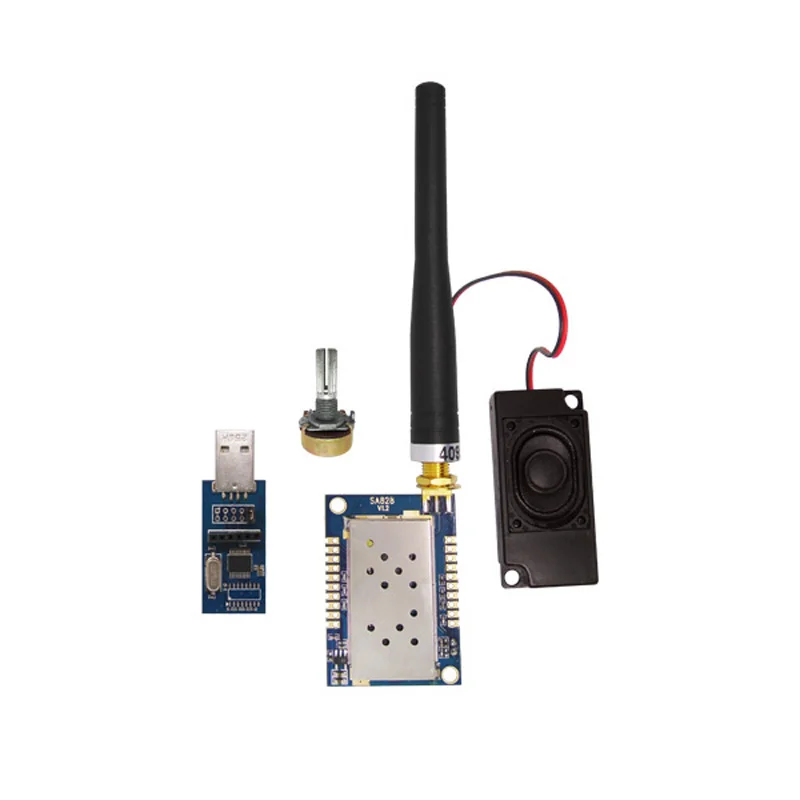

4 шт. SA828-V | NiceRF Walkie Talkie модуль приемопередатчика SA828-V в 134 ~ 174 МГц VHF Walkie Talkie модуль
4 шт. * SA828-V УКВ (134-174 МГц) модуль рации
4 шт. * 150 МГц прямой стержень резиновая антенна

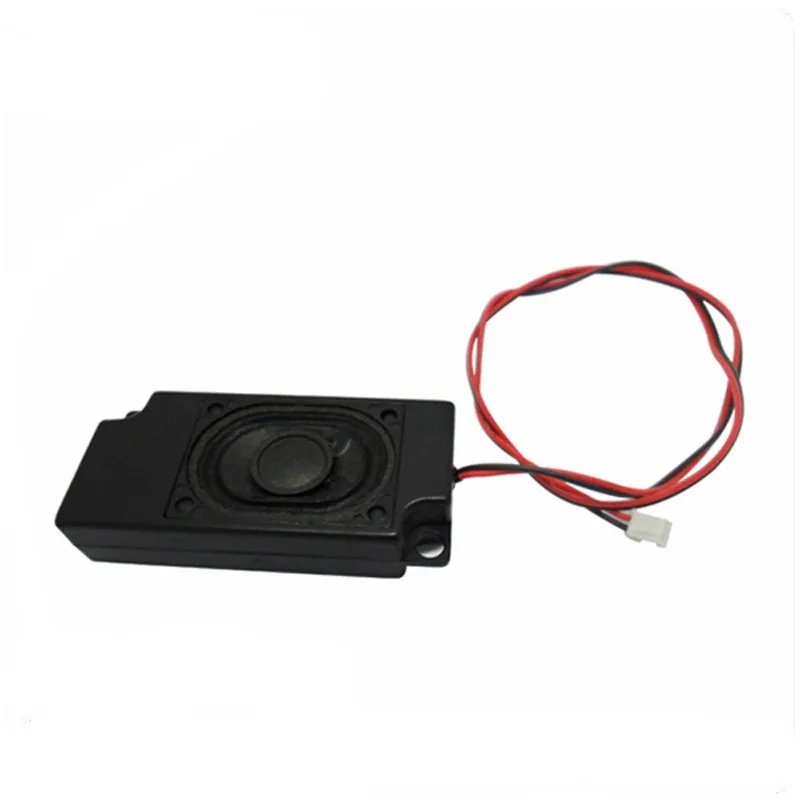

4 шт * динамик

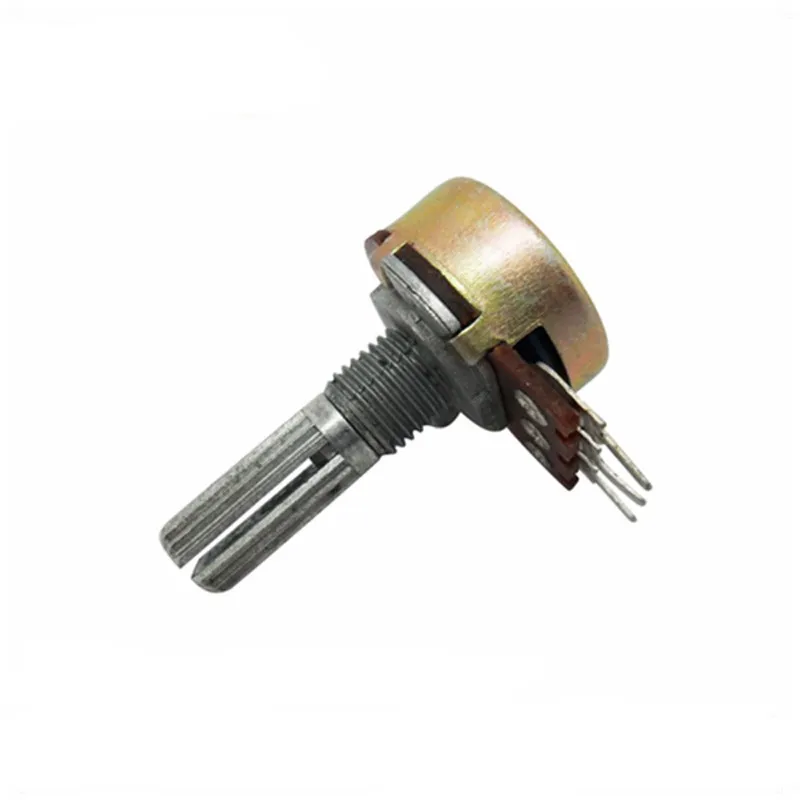

4 шт. * Поворотные переключатели

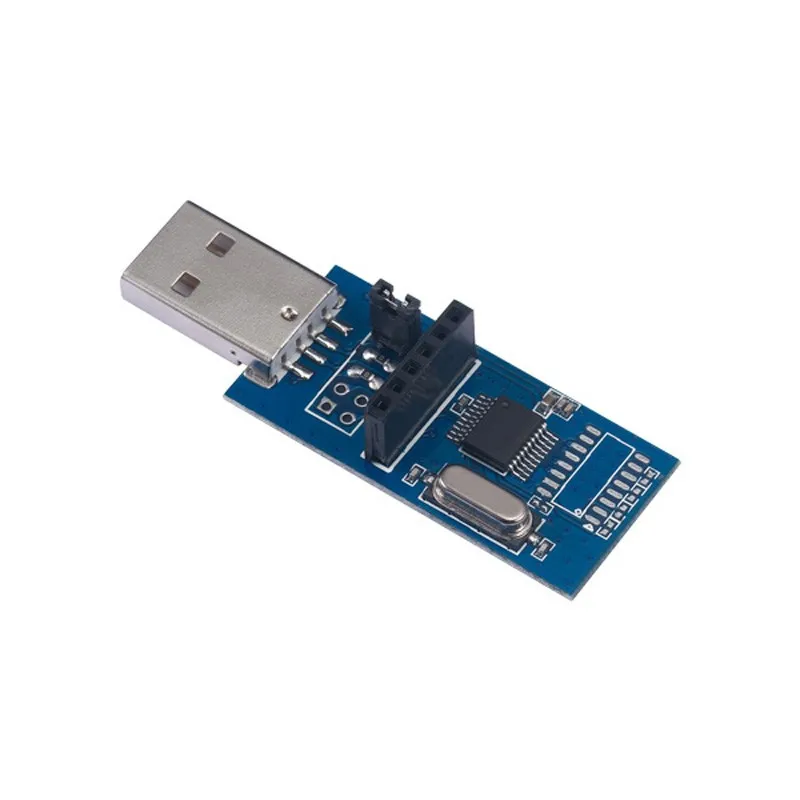

2 шт. * USB плата моста
4 шт. * Соединительный кабель
Если вам нужна SA828-U UHF 400-480 MHZ, пожалуйста, оставьте нам массаж.
SA828Это универсальный Профессиональный модуль walkie-talkie небольшого размера. Он очень прост в использовании с мощной функцией. Этот модуль имеет полную функцию профессиональной рации и может общаться с любой аналоговой рация на рынке. С небольшим размером, он может быть легко встроен в инструмент, портативное и портативное устройство. SA828 хорошо работает в горячей/холодной среде с KDS 1PPM TCXO. Характеристики отличной антенны сочетаются с сетью, хорошим радиочастотным усилителем, высокой чувствительностью RF позволяют легко достичь более 3 км в открытой местности.
Поворотный переключатель для выбора канала, EEPROM, аудио усилитель, RF усилитель, ключ PTT, гнездо антенны включены в такой маленький размер модуля. Кроме того, все параметры (CTCSS, CDCSS, SQ, предварительно определенные каналы и т. Д.) могут быть легко изменены либо по ПК, либо командой с использованием интерфейса UART. Со встроенным токарным контуром звука пользователь может припаять переменный резистор на Pin16, Pin17, чтобы регулировать громкость бесступенчато.
Есть два диапазона частот SA828: SA828-U и SA828-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

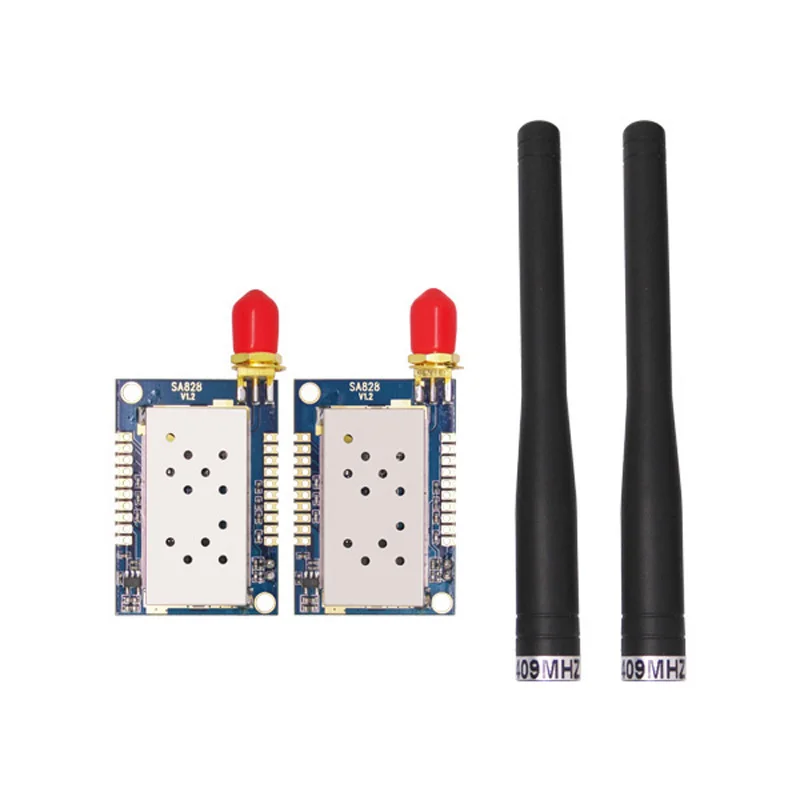

SA828-U: U band, 400 ~ 480 MHz UHF walkie talkie module

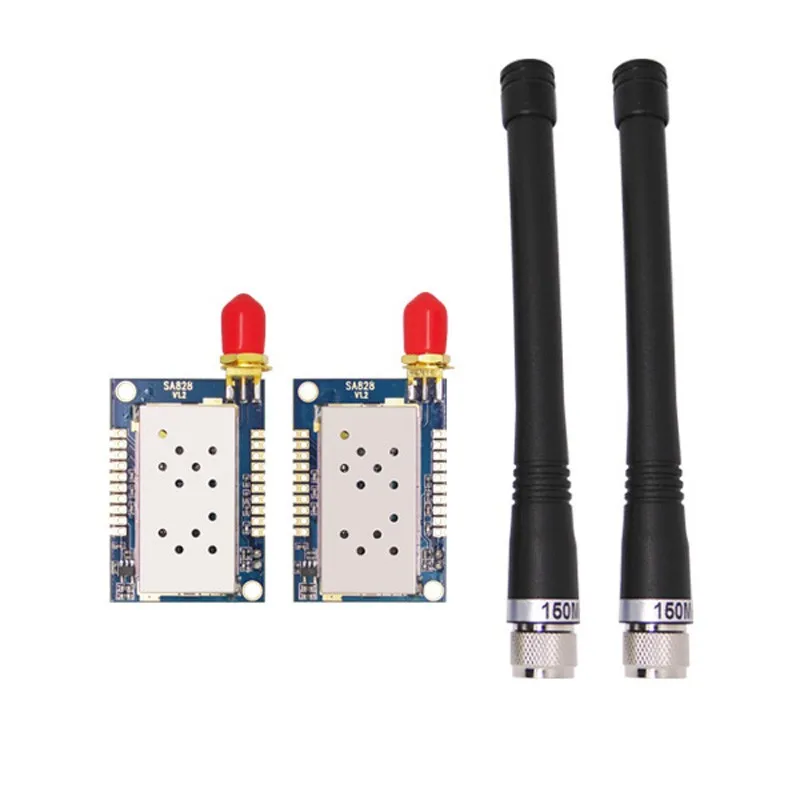

SA828-V: V band, 134-174 MHz VHF walkie talkie module
Эта ссылка для заказа SA828-V
Особенности
Приложений
166 CDCSS, 38 CTCSS 8 кВ Выбор высокой/низкой выходной мощности (500 МВт-1 Вт) Встроенный EEPROM, данные сохраняют даже выключение питания 1ppm TCXO Рация VHF/UHF небольшого размера Карман для съемки под водой портативная устройства Система безопасности Инструмент На открытом воздухе по поставке спортивных товаров Система отслеживания звука и управленияСпецификация
Параметр
Условие для испытаний
Мин.
Тип
Макс.
Блок
Диапазон рабочего напряжения
--
3,3
4,2
5,5
V
Диапазон рабочих температур
--
-30
25
70
° C
Потребляемая мощность
Спящий ток
--
--
Размеры uA; большой размер
RX ток
--
--
60
MA
Ток TX (высокая выходная мощность)
--
--
650
750
MA
Ток TX (низкая Выходная мощность)
--
--
450
550
MA
Частота TX параметр
Диапазон рабочих частот
SA828-U
400
480
МГц
SA828-V
134
174
МГц
Ток TX (высокая выходная мощность)
@ VCC = 4,0 V
28
29,5
31
ДБм
Ток TX (низкая Выходная мощность)
25
26,5
27
ДБм
Искажения звука
@ 1,5 кГц/2,5 кГц отклонение частоты
2
5
%
Смежный канал соотношение
@ 12,5 K офсетная печать
-60dBc
ДБм
Частота RX параметр
Чувствительность RX
13 dBm выход аудио SNR
--
-124
--
ДБм
RX коэффициент "сигнал/шум"
@ 1,5 кГц отклонение частоты
45
50
--
ДБ
Выходная мощность звука
--
--
2
--
W
Аудио выходное сопротивление
--
--
8
--
Ом
Внутренняя схема
Типичное применение схема:
Pin-код высокой четкости
Pin нет.
Именной
Описание продукта:
1
Микрофон +
Внешний микрофон положительный
2
Вход для микрофона
Внешний микрофон катод
3
VOX RU
Включить VOX, 0: включить VOX; оставить открытым или 1 отключить VOX
4
1
8421 кодировщик для 16 частотных каналов. Когда штифт остается открытым или подключен к высоковольтному уровню, это означает, что цифровой «1», и «0» для низкого уровня или подключения к земле, значение частоты по умолчанию см. Таблицу ниже.
5
2
6
8
7
4
8
H/L
Высокая/низкая выходная мощность управления; оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень CMOS выход)
9,10, 11,13, 21
GND
Открытые наземный коврик
14,15
SPK
Громкоговоритель 8 Ом/2 Вт
16,17
VOL
Подключите резистор для регулировки громкости динамика, обычно используя поворотный резистор 100 K ohm, чтобы регулировать громкость плавно.
18
RXD
RXD модуля для UART, подключение к TXD вне модуля
19
ТСД
TXD модуля для UART, подключение к RXD вне модуля
20
PTT
PTT модуля рации, оставьте открытым или «1» Rx, «0» TX ..
22
VCC
Внешняя и положительный питания 3,3 ~ 5 V.
23
CS
Оставьте открытым или 1 для нормальной работы, 0 для режима сна
Механические измерения
Протокол передачи данных
Параметры SA828 могут быть изменены со стандартным интерфейсом UART. Интерфейс Напряжение TTL 3,3 V. Пользователь может связаться с вашим инженером по продажам для подробного протокола связи.
Демонстрация продукта:
Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем 10-летним опытом разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.
