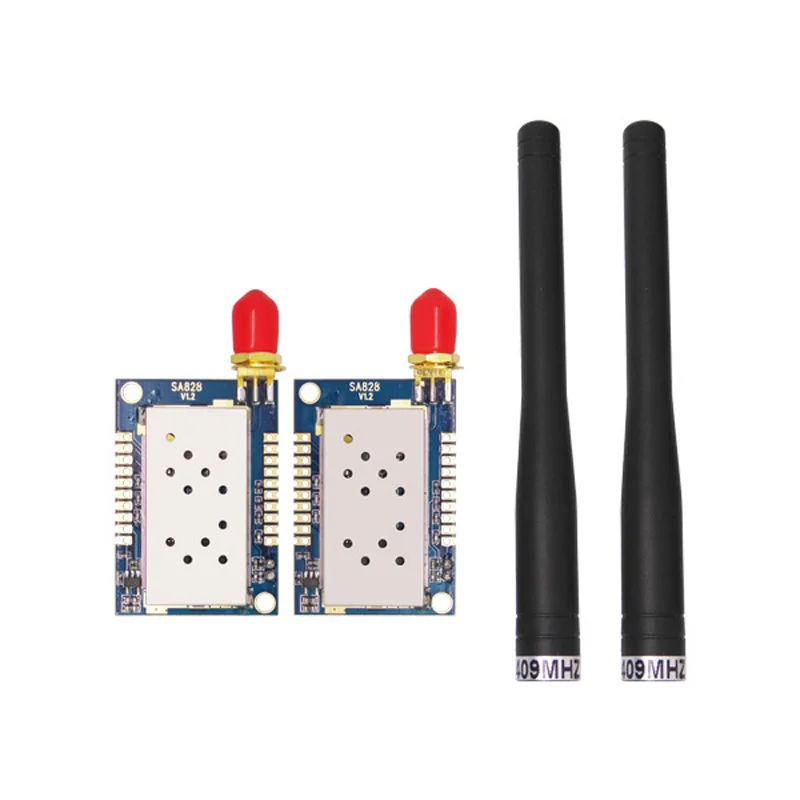

10 шт., 1 Вт 3,5 км 5 км 1 Вт VHF 134 174 МГц 400-480 МГц (УВЧ) (большой диапазон, небольшой размер, встроенный модуль раций

10 шт. SA828-U 500 мВт ~ 1 Вт 3,5 км ~ 5 км большой диапазон Малый размер встроенный модуль Walkie Talkie

10 шт * SA828-U(Модуль приемопередатчика UHF Walkie Talkie)

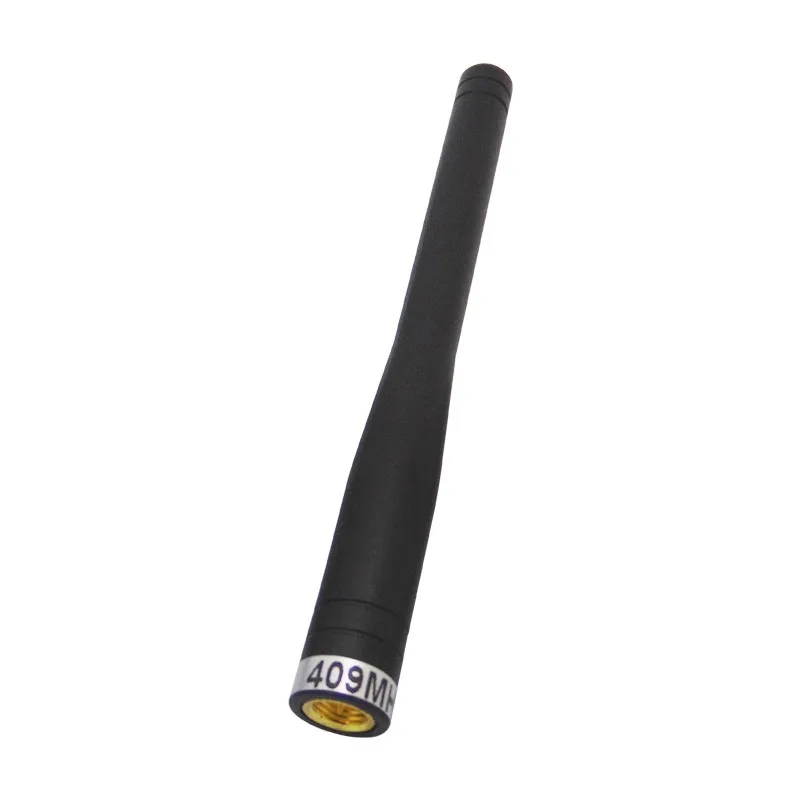

10 шт * SW409-ZT100(UHF Беспроводная RF антенна)

1 шт. * SU108 USB Beidge

Если вам нужна SA828-V,134-174 МГц (VHF), пожалуйста, оставьте нам массаж.

Особенности

Параметры

Параметр

Тесты состоянии

Мин.

Тип

Макс.

Блок

Диапазон рабочего напряжения

--

3,3

4,2

5,5

V

Диапазон рабочих температур

--

-30

25

70

Мощность потребления

Спящий ток

--

--

≤ 3

МкА

RX ток

--

--

60

MA

Ток TX (высокая выходная мощность)

--

--

650

750

MA

Ток TX (низкая Выходная мощность)

--

--

450

550

MA

Частота TX параметр

Диапазон рабочих частот

SA828-U

400

--

480

МГц

SA828-V

134

--

174

МГц

Ток TX (высокая выходная мощность)

@ VCC = 4,0 V

28

29,5

31

ДБм

Ток TX (низкая Выходная мощность)

25

26,5

27

ДБм

Искажения звука

@ 1,5 кГц/2,5 кГц отклонение частоты

--

2

5

%

Смежный канал соотношение

@ 12,5 K офсетная печать

--

-60dBc

ДБм

Частота RX параметр

Чувствительность RX

13 dBm выход аудио SNR

--

-124

--

ДБм

RX коэффициент "сигнал/шум"

@ 1,5 кГц отклонение частоты

45

50

--

ДБ

Выходная мощность звука

--

--

2

--

W

Аудио выходное сопротивление

--

--

8

--

Ом

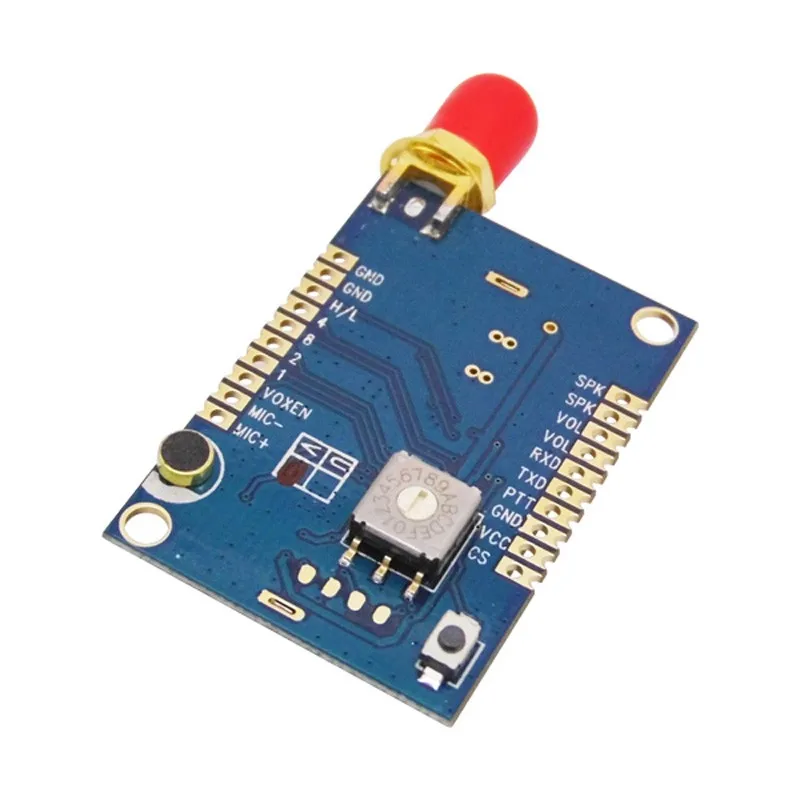

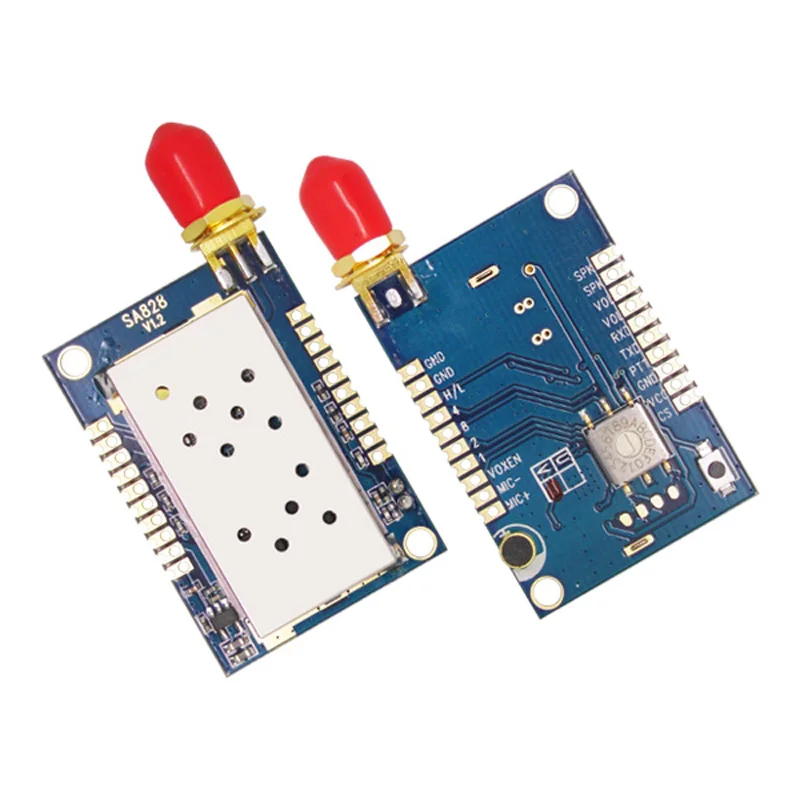

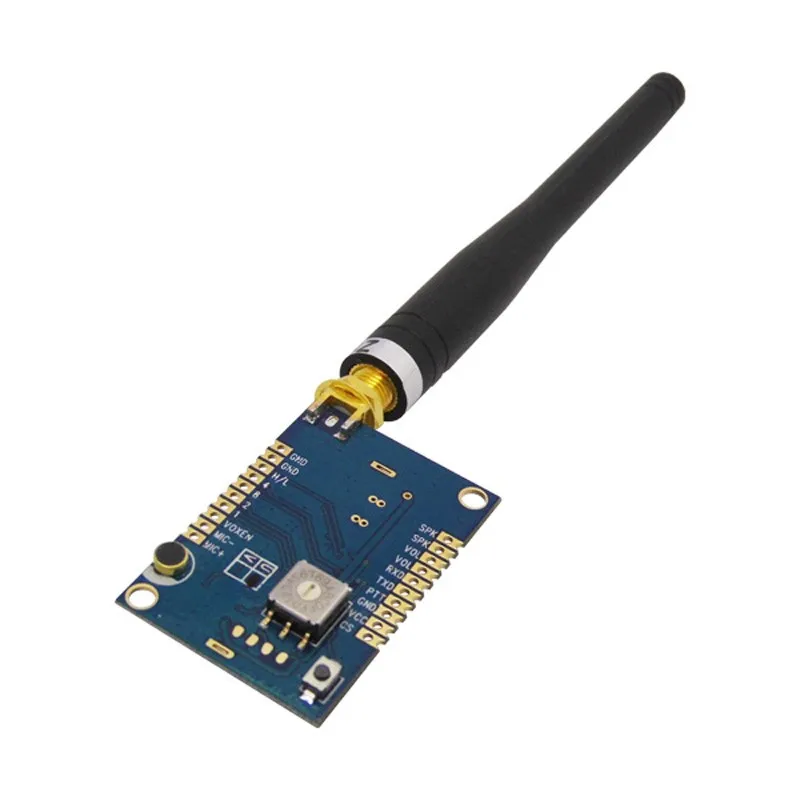

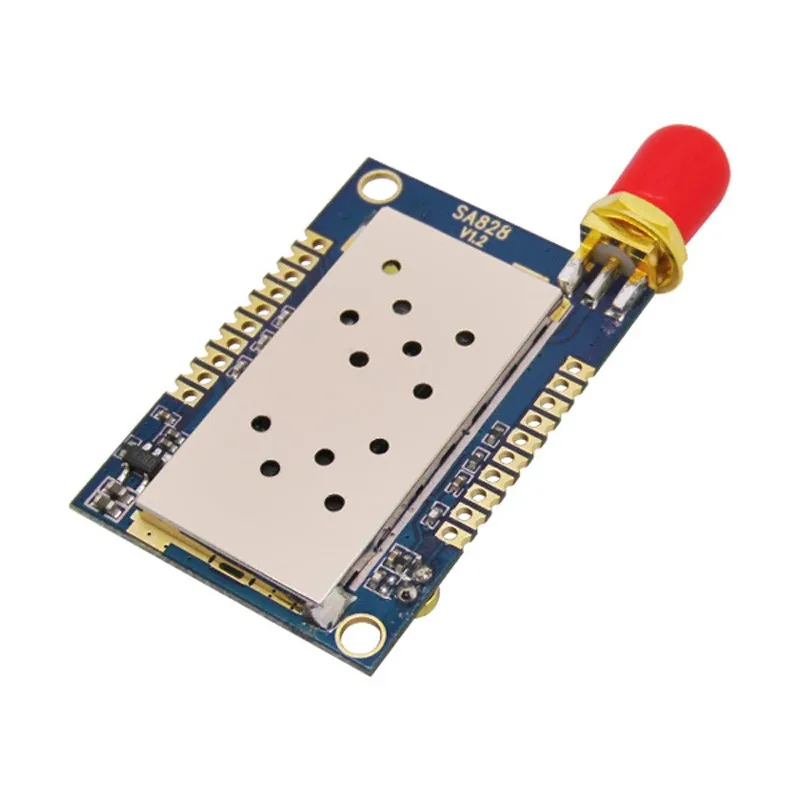

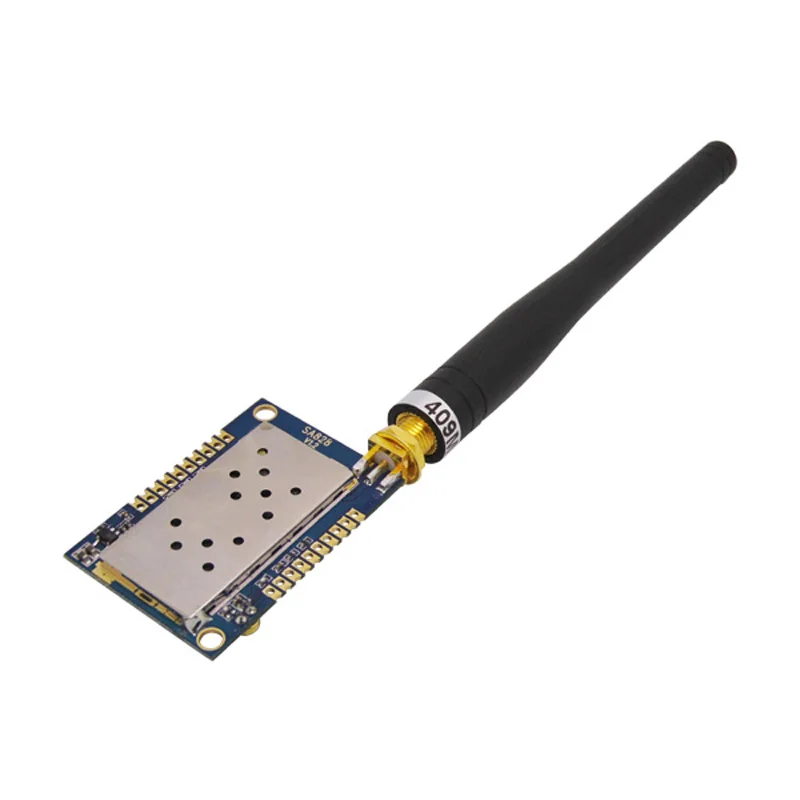

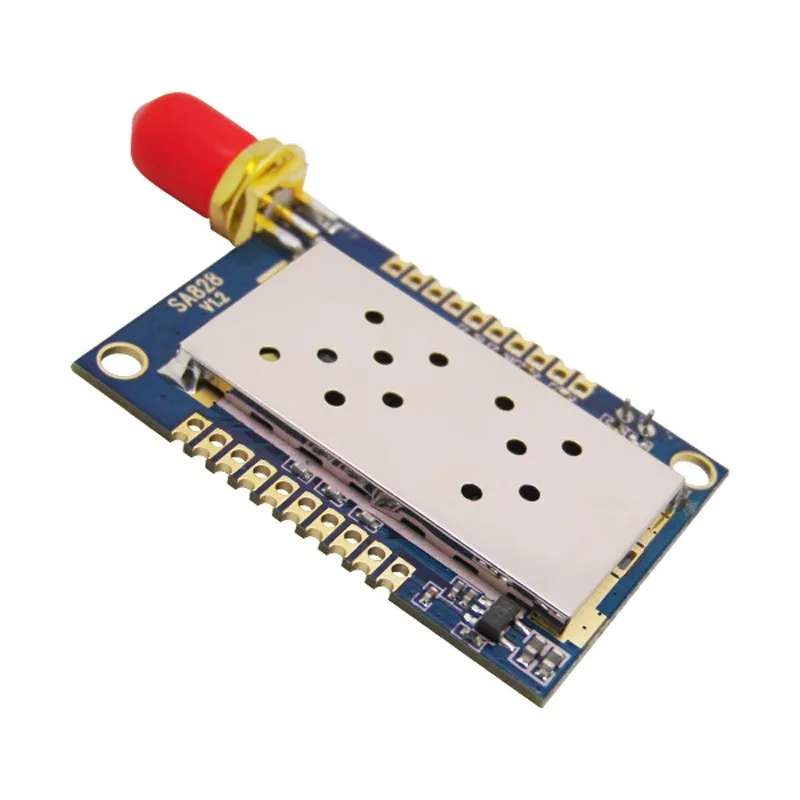

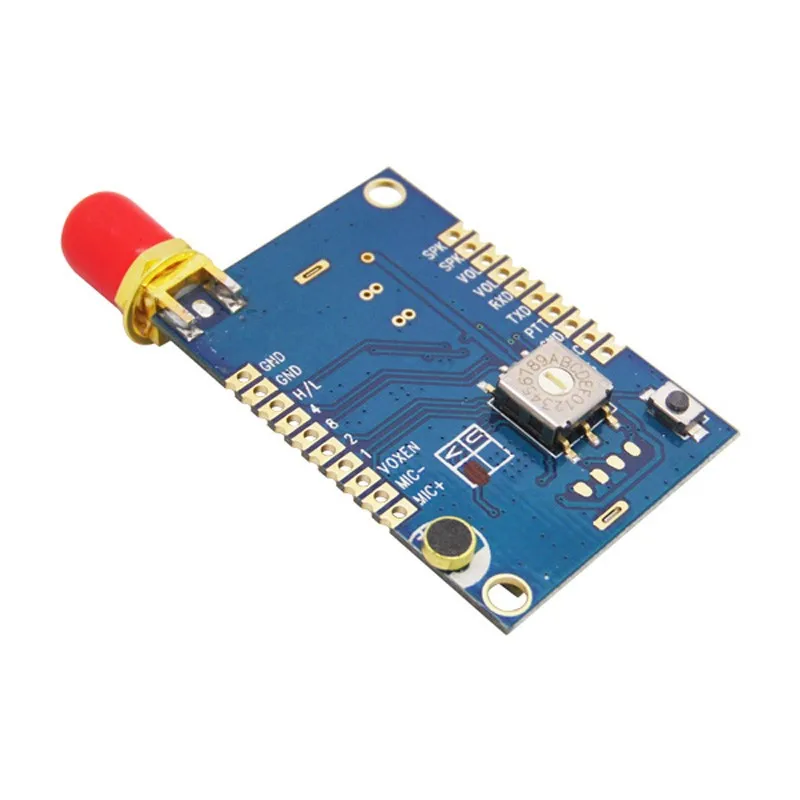

Демонстрация товара

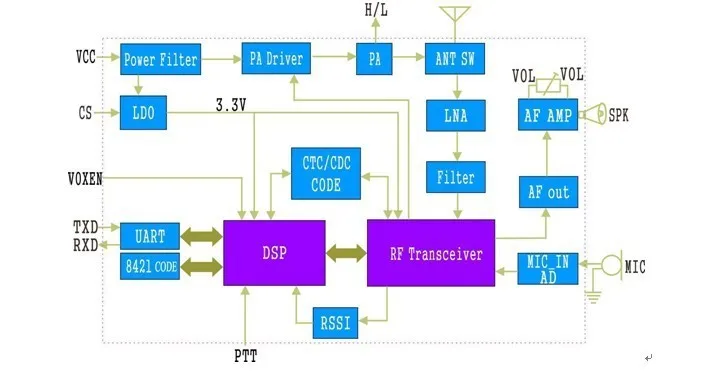

Внутренняя схема

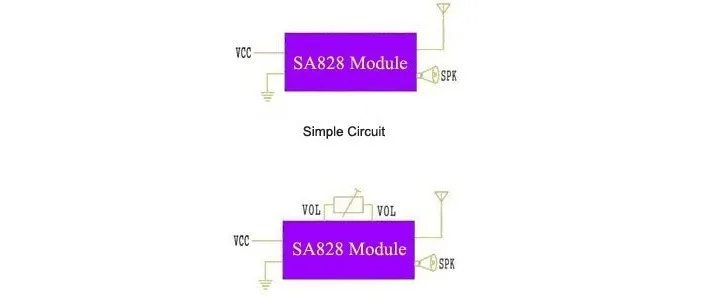

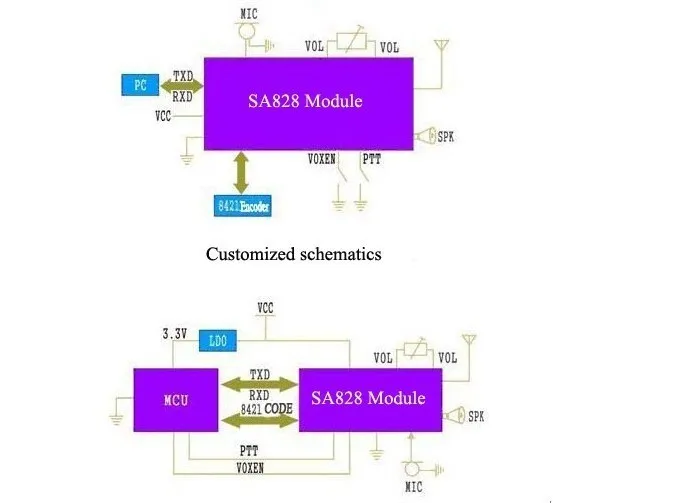

Типичное применение схема:

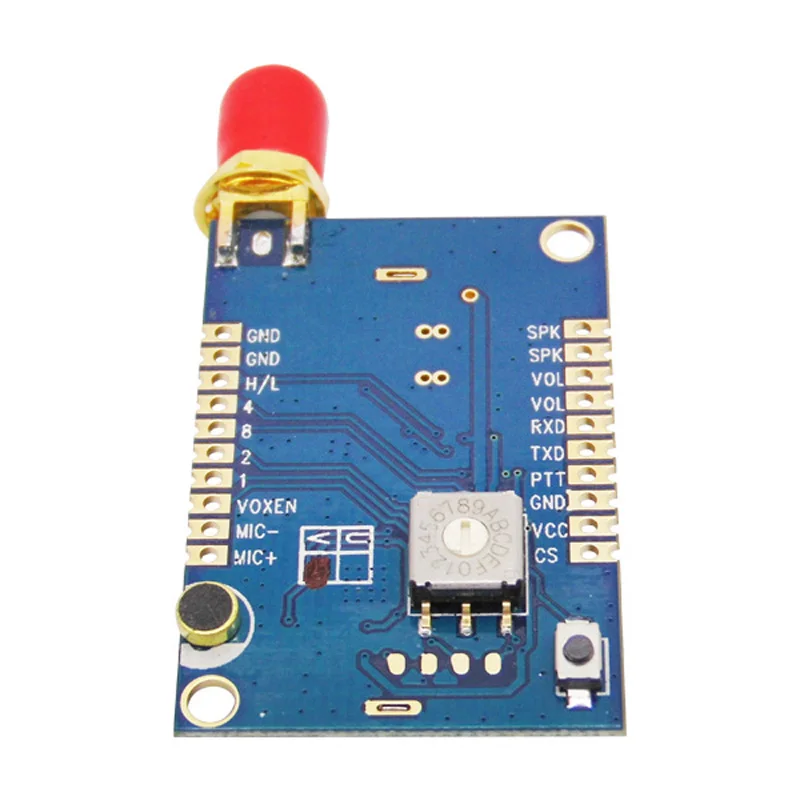

Pin-код высокой четкости

Pin нет.

Именной

Описание продукта:

1

Микрофон +

Внешний микрофон положительный

2

Вход для микрофона

Внешний микрофон катод

3

VOX RU

Включить VOX, 0: включить VOX; Оставить открытым или 1 отключить VOX

4

1

8421 кодировщик для 16 частотных каналов. Когда штифт остается открытым или подключен к высоковольтному уровню, это означает, что цифровой «1», и «0» для низкого уровня или подключения к земле, значение частоты по умолчанию см. Таблицу ниже.

5

2

6

8

7

4

8

H/L

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень CMOS выход)

9,10,11,13,21

GND

Открытые наземный коврик

14,15

SPK

Громкоговоритель 8 Ом/2 Вт

16,17

VOL

Подключите резистор для регулировки громкости динамика, обычно используя поворотный резистор 100K ohm, чтобы регулировать громкость плавно.

18

RXD

RXD модуля для UART, подключение к TXD вне модуля

19

ТСД

TXD модуля для UART, подключение к RXD вне модуля

20

PTT

PTT модуля рации, оставьте открытым или «1» Rx, «0» TX ..

22

VCC

Внешняя и положительный питания 3,3 ~ 5V.

23

CS

Оставьте открытым или 1 для нормальной работы, 0 для режима сна

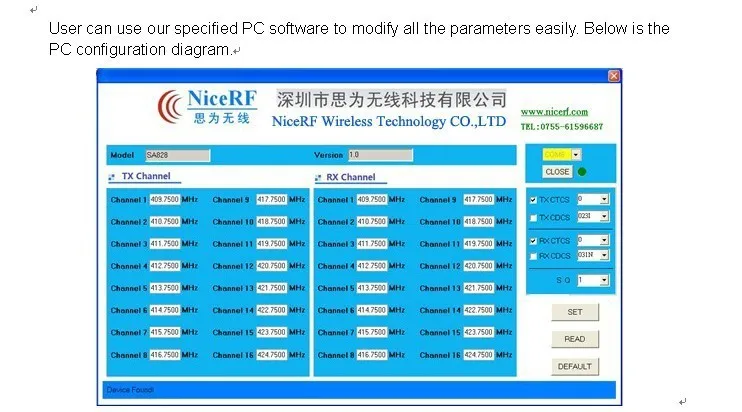

Настройка параметров

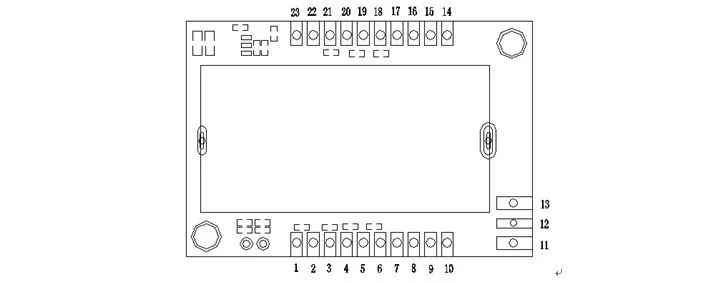

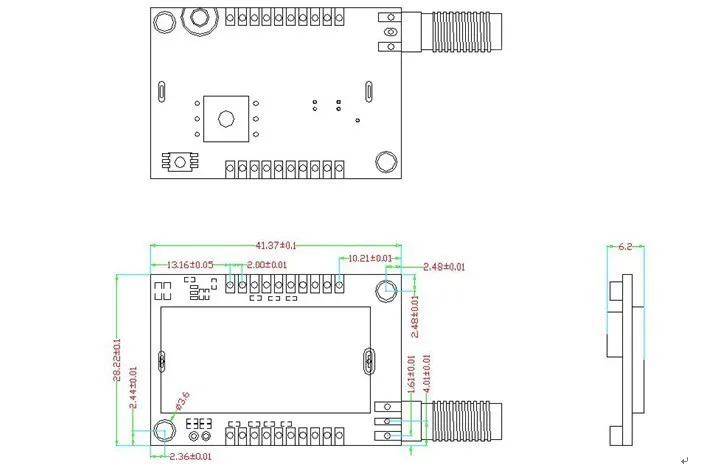

Механические измерения

Связь протокол

Параметры SA828 могут быть изменены со стандартным интерфейсом UART. Интерфейс Напряжение TTL 3,3 V. Пользователь может связаться с вашим инженером по продажам для подробного протокола связи.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий чем 0.05% бракованный тариф

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт/пара

2. Заказ OEM: более 1000 шт.

После продажное Услуги

1. Дайте замену, если есть вопрос качества части в будущем заказе

2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период

3.Fllow статус время от времени до того, как товары прибудут в руки клиента

4. Гарантия NiceRF не распространяется на товары, приобретенные через вечерние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте правильность подключения антенны;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
