2 шт. SA828 Универсальный профессиональный УВЧ 400-480 МГцУВЧ 134-174 МГц модуль рации в аудио радиочастотном модуле

2 шт. SA828 NiceRF все-в-одном Профессиональный Walkie-Talkie модуль в маленький размер аудио радиочастотный передатчик и приемник модуль

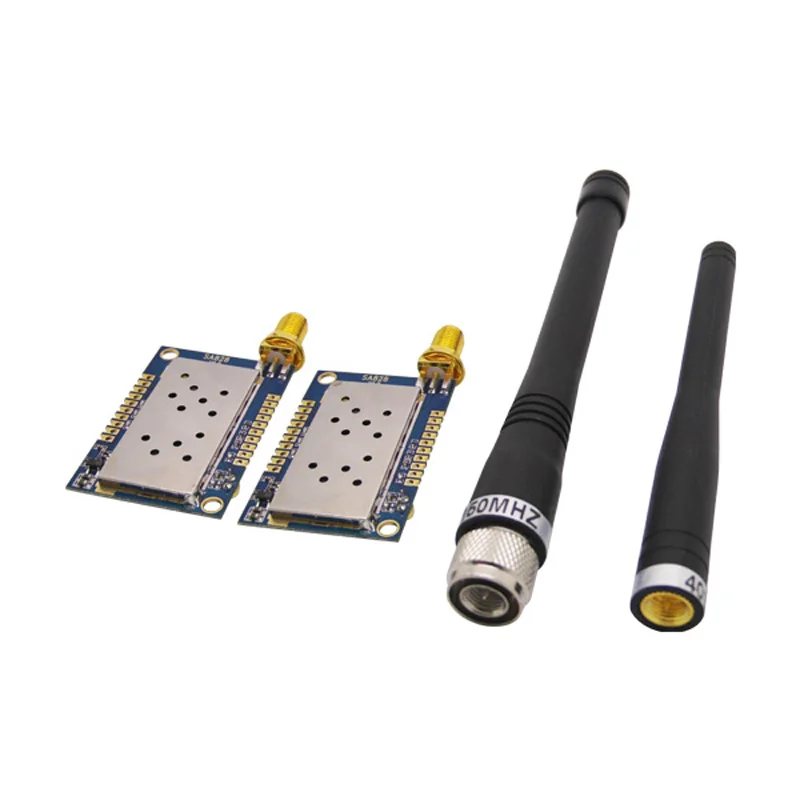

Посылка включает в себя:

2 шт. * SA828(Пожалуйста, посоветуйте, какая часть вам нужна: SA828-U или SA828-V)

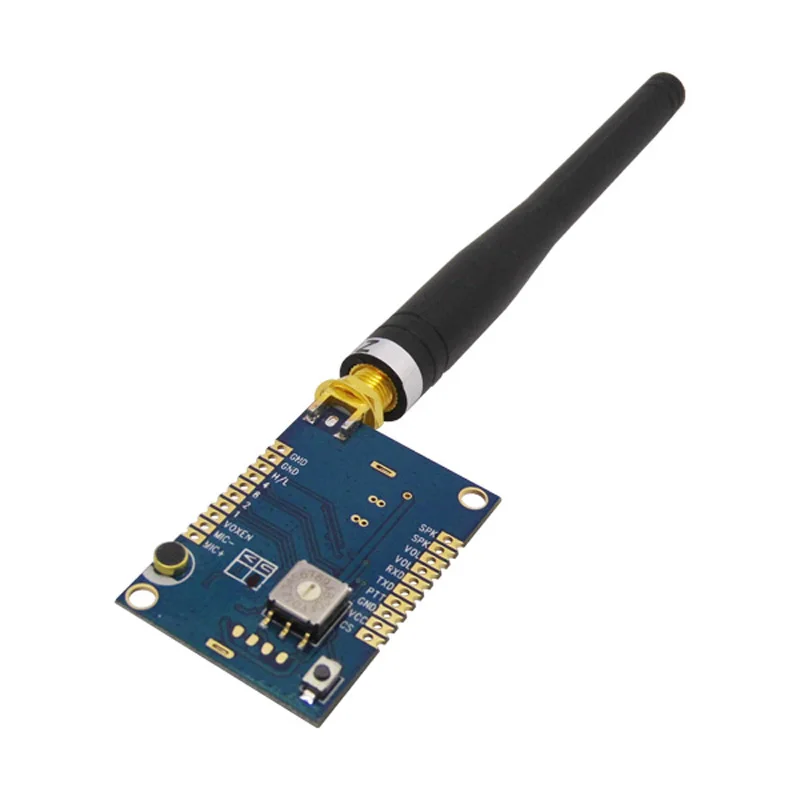

2 шт. * резиновая антенна(Частота в соответствии с выбранным модулем)

Описание продукта:

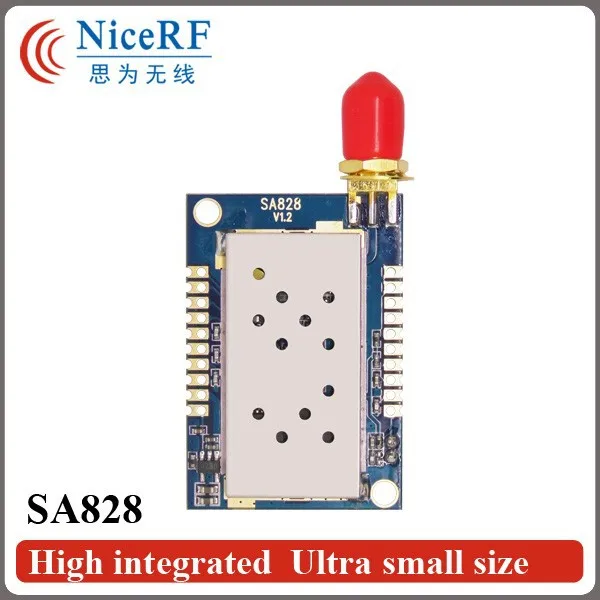

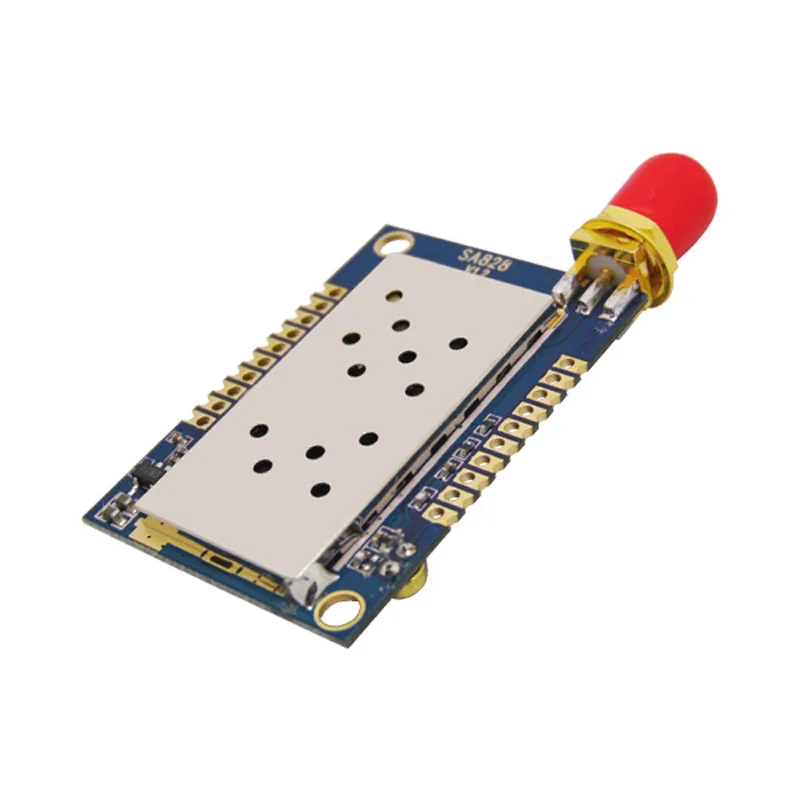

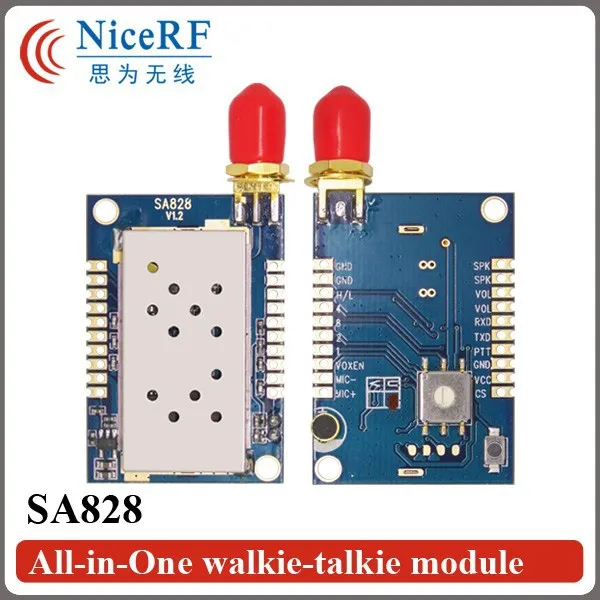

SA828-это универсальный Профессиональный модуль рации небольшого размера. Он очень прост в использовании с мощной функцией. Этот модуль имеет полную функцию профессиональной рации и может общаться с любой аналоговой рация на рынке. С небольшим размером, он может быть легко встроен в инструмент, портативное и портативное устройство. SA828 хорошо работает в горячей/холодной среде с KDS 1PPM TCXO. Характеристики отличной антенны сочетаются с сетью, хорошим радиочастотным усилителем, высокой чувствительностью RF позволяют легко достичь более 3 км в открытой местности.

Поворотный переключатель для выбора канала, EEPROM, аудио усилитель, RF усилитель, ключ PTT, гнездо антенны включены в такой маленький размер модуля. Кроме того, все параметры (CTCSS, CDCSS, SQ, предварительно определенные каналы и т. Д.) могут быть легко изменены либо по ПК, либо командой с использованием интерфейса UART. Со встроенным токарным контуром звука пользователь может припаять переменный резистор на Pin16, Pin17, чтобы регулировать громкость бесступенчато.

Есть два диапазона частот SA828: SA828-U и SA828-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

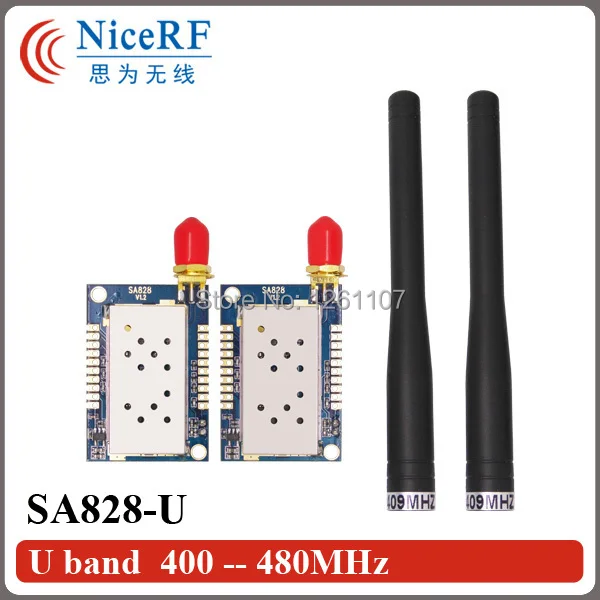

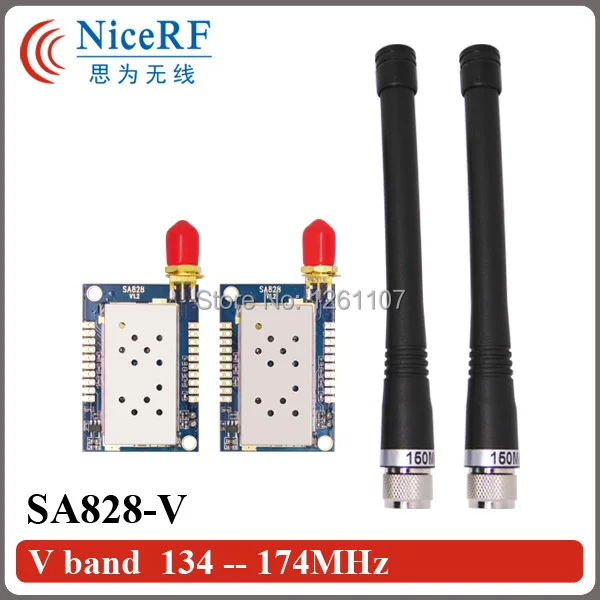

SA828-U: U band, 400-480 МГцSA828-V: полоса V, 134-174 МГц

Технические характеристики

Параметр

Тесты состоянии

Мин.

Тип

Макс.

Блок

Диапазон рабочего напряжения

3,3

4,2

5,5

V

Диапазон рабочих температур

-30

25

70

Мощность потребления

Спящий ток

≤ 3

МкА

RX ток

60

MA

Ток TX (высокая выходная мощность)

650

750

MA

Ток TX (низкая Выходная мощность)

450

550

MA

Частота TX параметр

Диапазон рабочих частот

SA828-U

400

480

МГц

SA828-V

134

174

МГц

Ток TX (высокая выходная мощность)

VCC = 4,0 V

28

29,5

31

ДБм

Ток TX (низкая Выходная мощность)

25

26,5

27

ДБм

Искажения звука

1,5 кГц/2,5 кГц отклонение частоты

2

5

%

Смежный канал соотношение

12,5 K офсетная печать

-60dBc

ДБм

Частота RX параметр

Чувствительность RX

13 dBm выход аудио SNR

-124

ДБм

RX коэффициент "сигнал/шум"

1,5 кГц отклонение частоты

45

50

ДБ

Выходная мощность звука

2

W

Аудио выходное сопротивление

8

Ом

Внутренняя схема

Схема

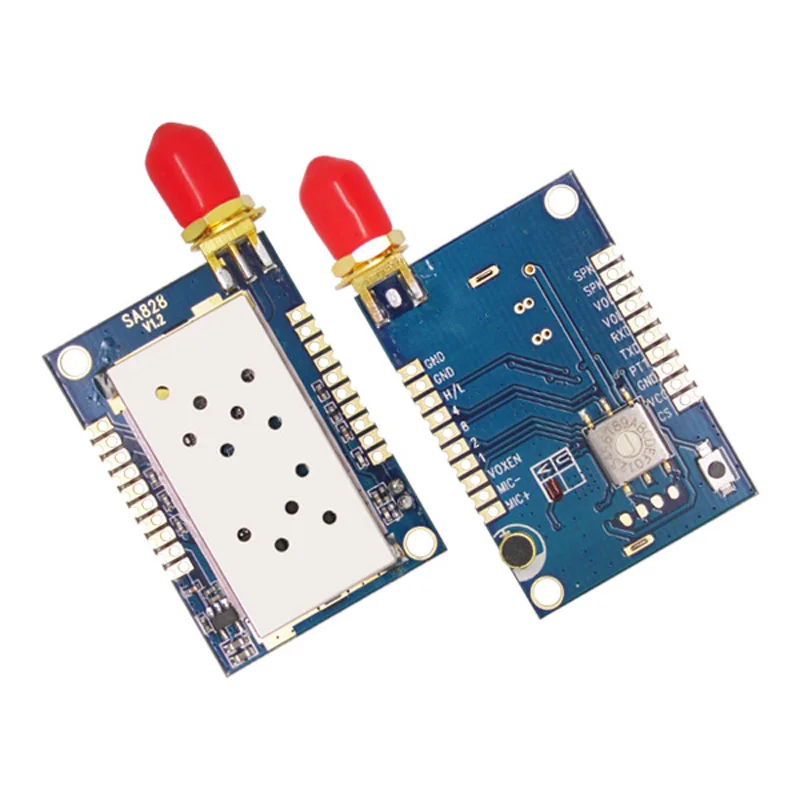

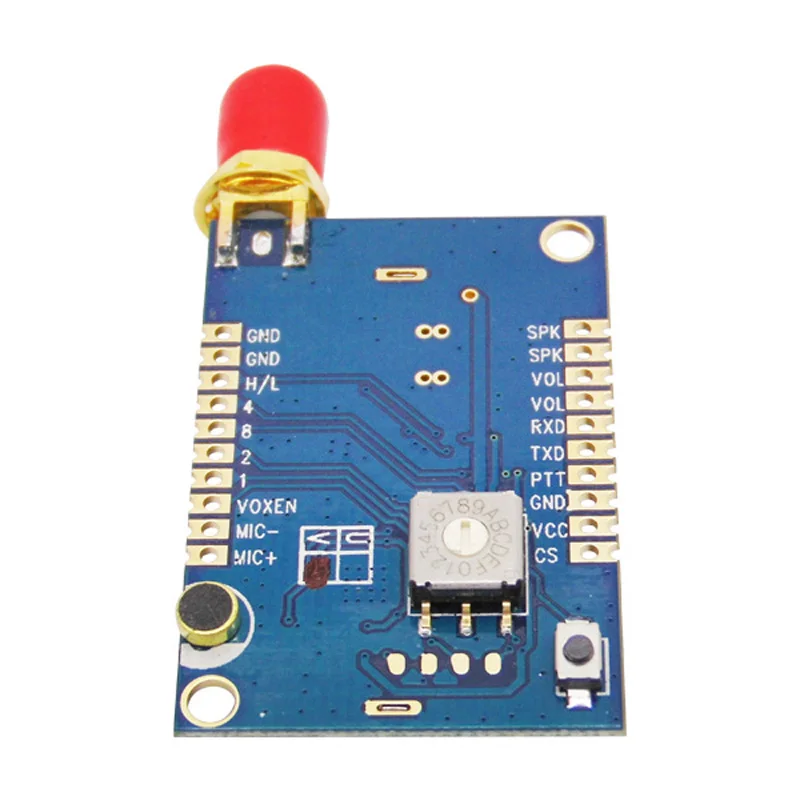

Pin разрешение

Pin нет.

Именной

Описание продукта:

1

Микрофон +

Внешний микрофон положительный

2

Вход для микрофона

Внешний микрофон катод

3

VOX RU

Включить VOX, 0: включить VOX; Оставить открытым или 1 отключить VOX

4

1

8421 кодировщик для 16 частотных каналов. Когда штифт остается открытым или подключен к высоковольтному уровню, это означает, что цифровой «1», и «0» для низкого уровня или подключения к земле, значение частоты по умолчанию см. Таблицу ниже.

5

2

6

8

7

4

8

H/L

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень CMOS выход)

9,10,11,13,21

GND

Открытые наземный коврик

14,15

SPK

Громкоговоритель 8 Ом/2 Вт

16,17

VOL

Подключите резистор для регулировки громкости динамика, обычно используя поворотный резистор 100K ohm, чтобы регулировать громкость плавно.

18

RXD

RXD модуля для UART, подключение к TXD вне модуля

19

ТСД

TXD модуля для UART, подключение к RXD вне модуля

20

PTT

PTT модуля рации, оставьте открытым или «1» Rx, «0» TX ..

22

VCC

Внешняя и положительный питания 3,3 ~ 5V.

23

CS

Оставьте открытым или 1 для нормальной работы, 0 для режима сна

Настройка параметров

Механические измерения

Связь протокол

Параметры SA828 могут быть изменены со стандартным интерфейсом UART. Интерфейс Напряжение TTL 3,3 V. Пользователь может связаться с вашим инженером по продажам для подробного протокола связи.

Демонстрация продукта:
