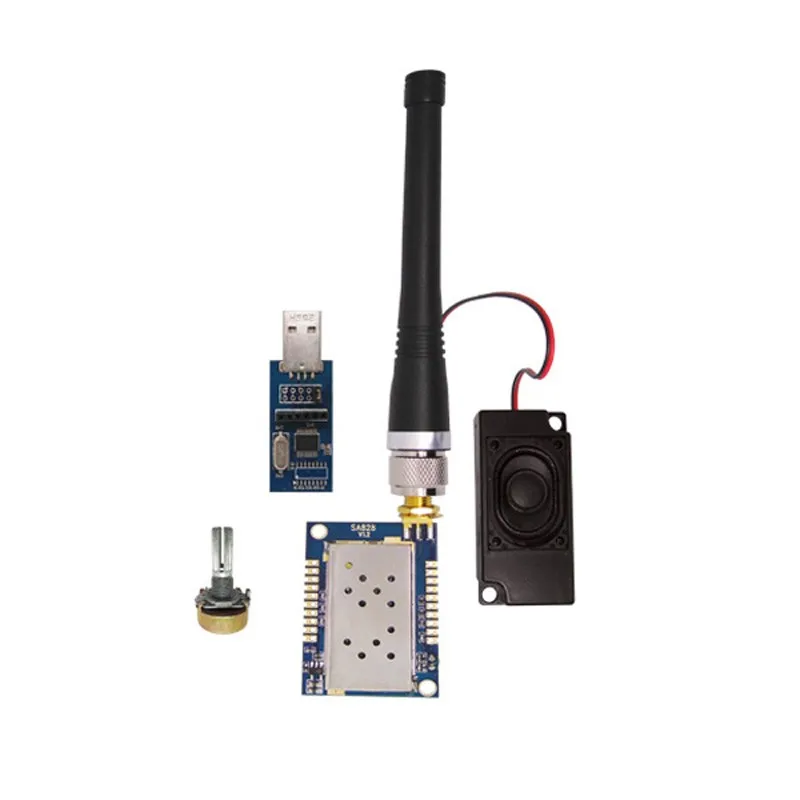

2 компл.лот SA828-U 400 МГц-480 МГц 5 км Расстояние 1 Вт UHF VHF 134 174 МГц передатчик и приемник рация модуль

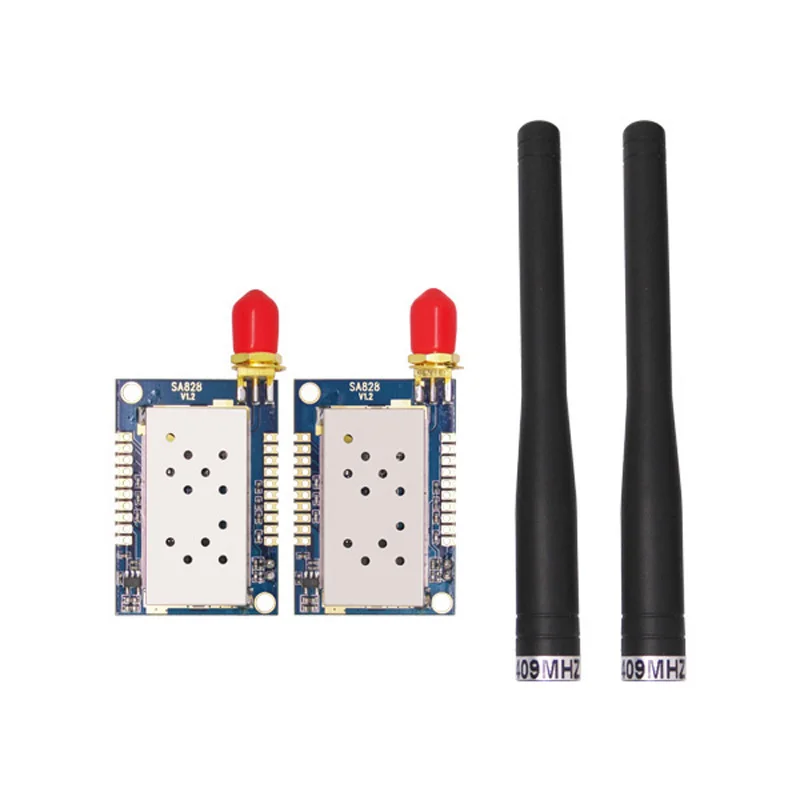

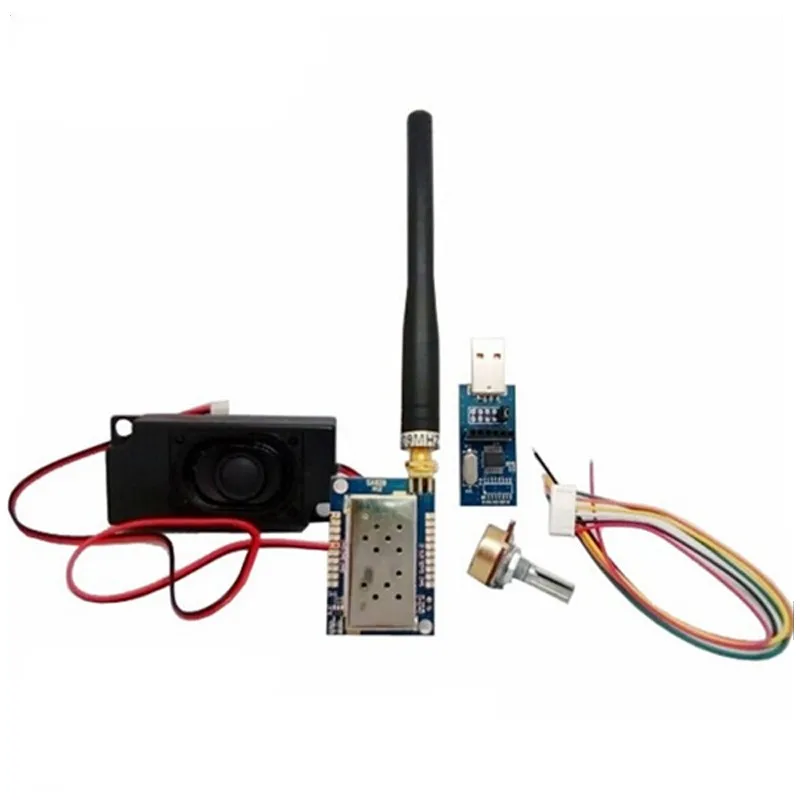

2 шт. * SA828-U (UHF walkie talkie модуль, 400 ~ 480 МГц)

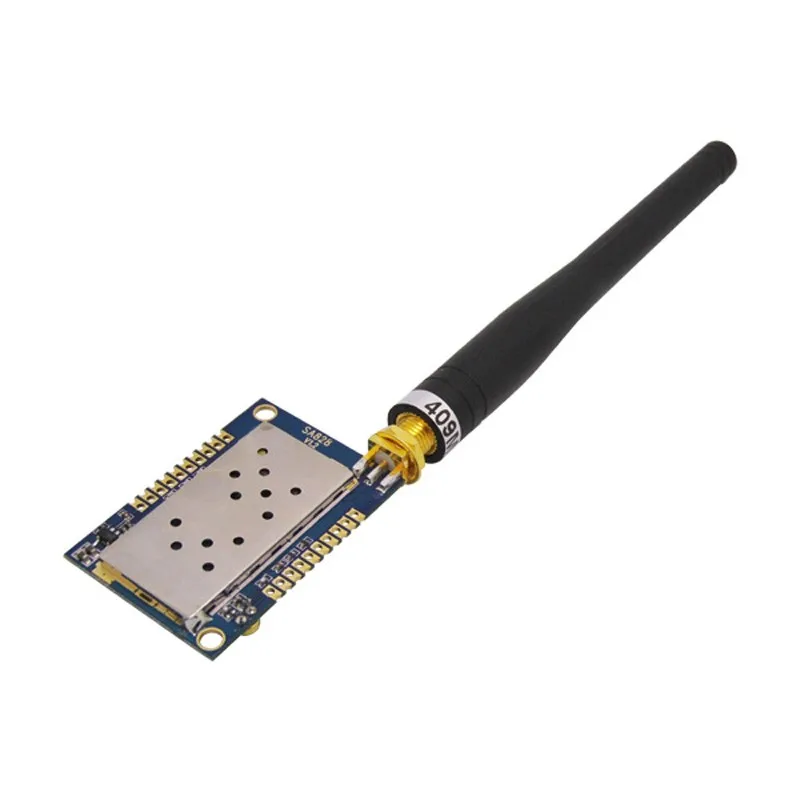

2шт * 409 МГц антенна (UHF Беспроводная Антенна радиочастотного модуля)

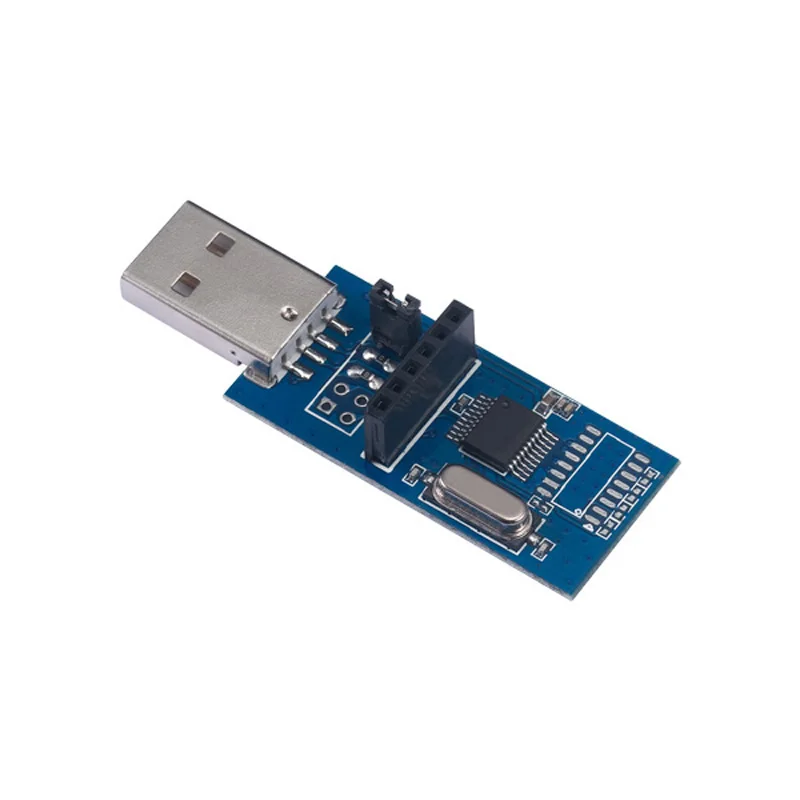

2 шт. * SU108-TTL (TTL USB плата моста)

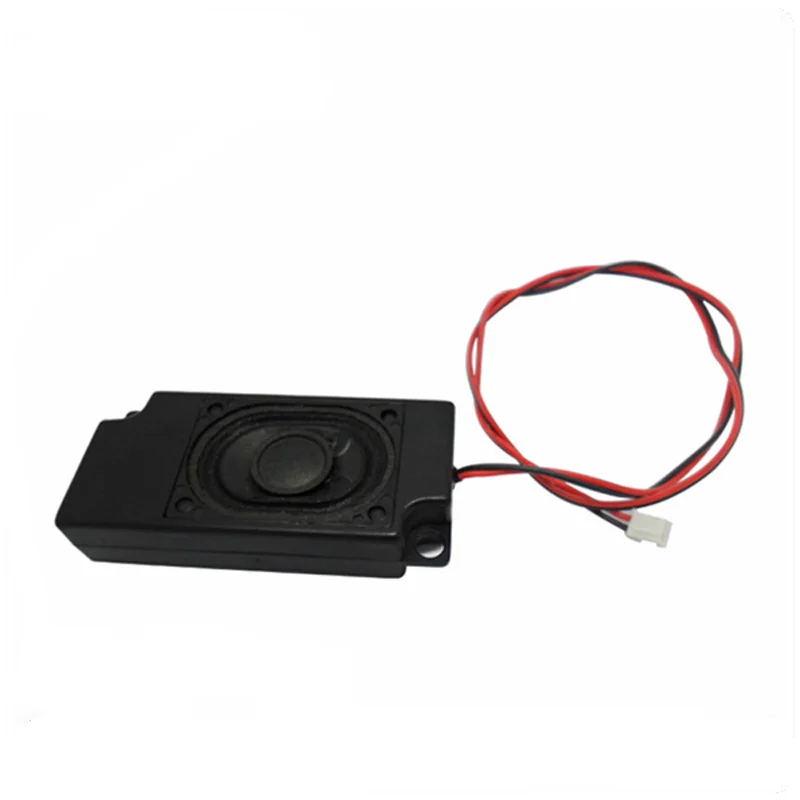

2 шт. * динамик (рация модуль динамика)

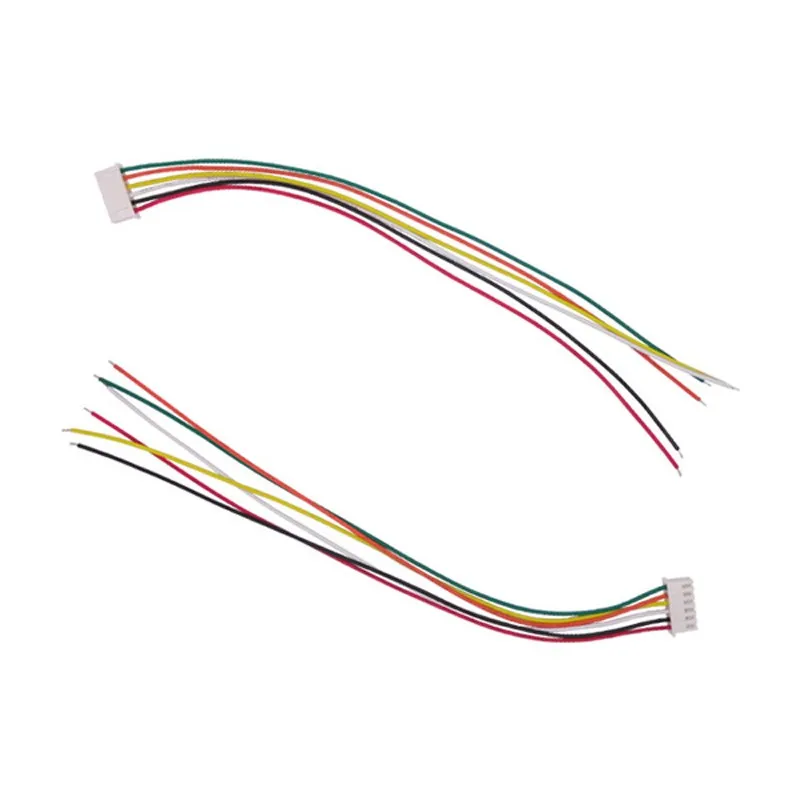

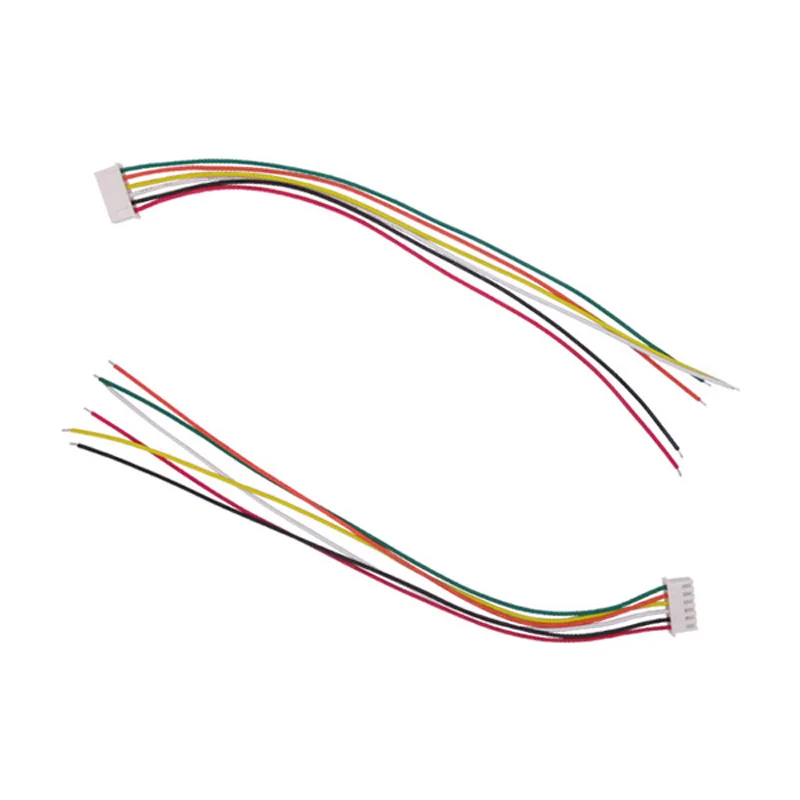

2 шт. * 6 контактов клеммный кабель

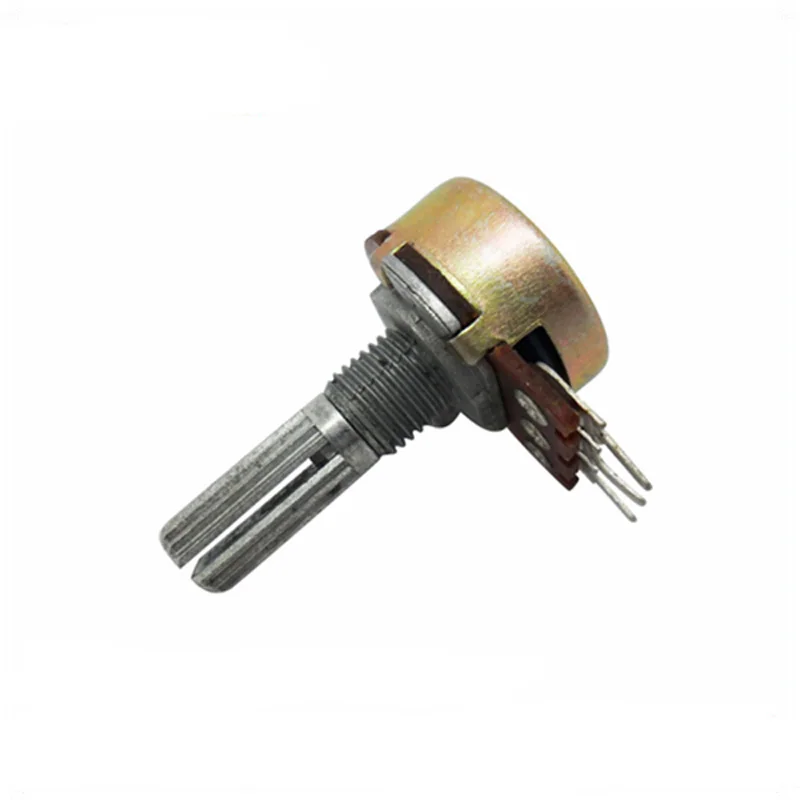

2 шт. * Поворотные переключатели

Если вам нужна SA828-V,134-174 МГц, пожалуйста, оставьте нам массаж.

SA828Это универсальный Профессиональный модуль walkie-talkie небольшого размера. Он очень прост в использовании с мощной функцией. Этот модуль имеет полную функцию профессиональной рации и может общаться с любой аналоговой рация на рынке. С небольшим размером, он может быть легко встроен в инструмент, портативное и портативное устройство. SA828 хорошо работает в горячей/холодной среде с KDS 1PPM TCXO. Характеристики отличной антенны сочетаются с сетью, хорошим радиочастотным усилителем, высокой чувствительностью RF позволяют легко достичь более 3 км в открытой местности.

Поворотный переключатель для выбора канала, EEPROM, аудио усилитель, RF усилитель, ключ PTT, гнездо антенны включены в такой маленький размер модуля. Кроме того, все параметры (CTCSS, CDCSS, SQ, предварительно определенные каналы и т. Д.) могут быть легко изменены либо по ПК, либо командой с использованием интерфейса UART. Со встроенным токарным контуром звука пользователь может припаять переменный резистор на Pin16, Pin17, чтобы регулировать громкость бесступенчато.

Есть два диапазона частот SA828: SA828-U и SA828-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

SA828-U: U band, 400-480 МГцSA828-V: полоса V, 134-174 МГц

(Эта ссылка для заказа SA828-U)

Технические характеристики

Особенности

Демонстрация товара

Внутренняя схема

Схема

Pin разрешение

Pin нет.

Именной

Описание продукта:

1

Микрофон +

Внешний микрофон положительный

2

Вход для микрофона

Внешний микрофон катод

3

VOX RU

Включить VOX, 0: включить VOX; Оставить открытым или 1 отключить VOX

4

1

8421 кодировщик для 16 частотных каналов. Когда штифт остается открытым или подключен к высоковольтному уровню, это означает, что цифровой «1», и «0» для низкого уровня или подключения к земле, значение частоты по умолчанию см. Таблицу ниже.

5

2

6

8

7

4

8

H/L

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень CMOS выход)

9,10,11,13,21

GND

Открытые наземный коврик

14,15

SPK

Громкоговоритель 8 Ом/2 Вт

16,17

VOL

Подключите резистор для регулировки громкости динамика, обычно используя поворотный резистор 100K ohm, чтобы регулировать громкость плавно.

18

RXD

RXD модуля для UART, подключение к TXD вне модуля

19

ТСД

TXD модуля для UART, подключение к RXD вне модуля

20

PTT

PTT модуля рации, оставьте открытым или «1» Rx, «0» TX ..

22

VCC

Внешняя и положительный питания 3,3 ~ 5V.

23

CS

Оставьте открытым или 1 для нормальной работы, 0 для режима сна

Ниже приведено значение частоты по умолчанию, соответствующее статусу 8421 штифта энкодера. Когда штифт остается открытым или подключен к высоковольтному уровню, он стоит для цифрового «1», а цифровой «0» для низкого уровня

Номер канала

Частота (МГц)

Модуль расширения, штыревая панель номер

Обратите внимание

ПИН-6

Pin-код 7

Пинов 5

Вытащить шпильку 4

0

409,75

1

1

1

1

Все 4 контакта открыты или соединены с высоким уровнем

1

410,75

1

1

1

0

4-й штырь низкий

2

411,75

1

1

0

1

5-й штырь низкий

3

412,75

1

1

0

0

4-й, 5-й штырь низкий

4

413,75

1

0

1

1

7-й штырь низкий

5

414,75

1

0

1

0

4-й, 7-й штырь низкий

6

415,75

1

0

0

1

5-й, 7-й штырь низкий

7

416,75

1

0

0

0

4-й, 5-й, 7-й штырь низкий

8

417,75

0

1

1

1

6-контактный разъем Низкий

9

418,75

0

1

1

0

4-й, 6-й штырь низкий

10

419,75

0

1

0

1

5-й, 6-й штырь низкий

11

420,75

0

1

0

0

4-й, 5-й, 6-й штырь низкий

12

421,75

0

0

1

1

6-й, 7-й штырь низкий

13

422,75

0

0

1

0

4-й, 6-й, 7-й штырь низкий

14

423,75

0

0

0

1

5-й, 6-й, 7-й штырь низкий

15

424,75

0

0

0

0

Все 4 контакта имеют низкий уровень

Настройка параметров

Механические измерения

Связь протокол

Параметры SA828 могут быть изменены со стандартным интерфейсом UART. Интерфейс Напряжение TTL 3,3 V. Пользователь может связаться с вашим инженером по продажам для подробного протокола связи.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий чем 0.05% бракованный тариф

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт/пара

2. Заказ OEM: более 1000 шт.

После продажное Услуги

1. Дайте замену, если есть вопрос качества части в будущем заказе

2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период

3.Fllow статус время от времени до того, как товары прибудут в руки клиента

4. Гарантия NiceRF не распространяется на товары, приобретенные через вечерние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте правильность подключения антенны;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
