Разблокированная версия контроллера Sabvoton разблокированный Тип SVMC 72150 V2 для 3000 Вт 72 в а Электрический спицевой мотор для велосипеда

Бесплатная доставка контроллер SabvotonТип разблокировкиSVMC 72150 V2 для 3000W 72V 150A Электрический говорил концентратор мотор велосипеда

П. С. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не платить сначала, тогда мы можем скорректировать цену.

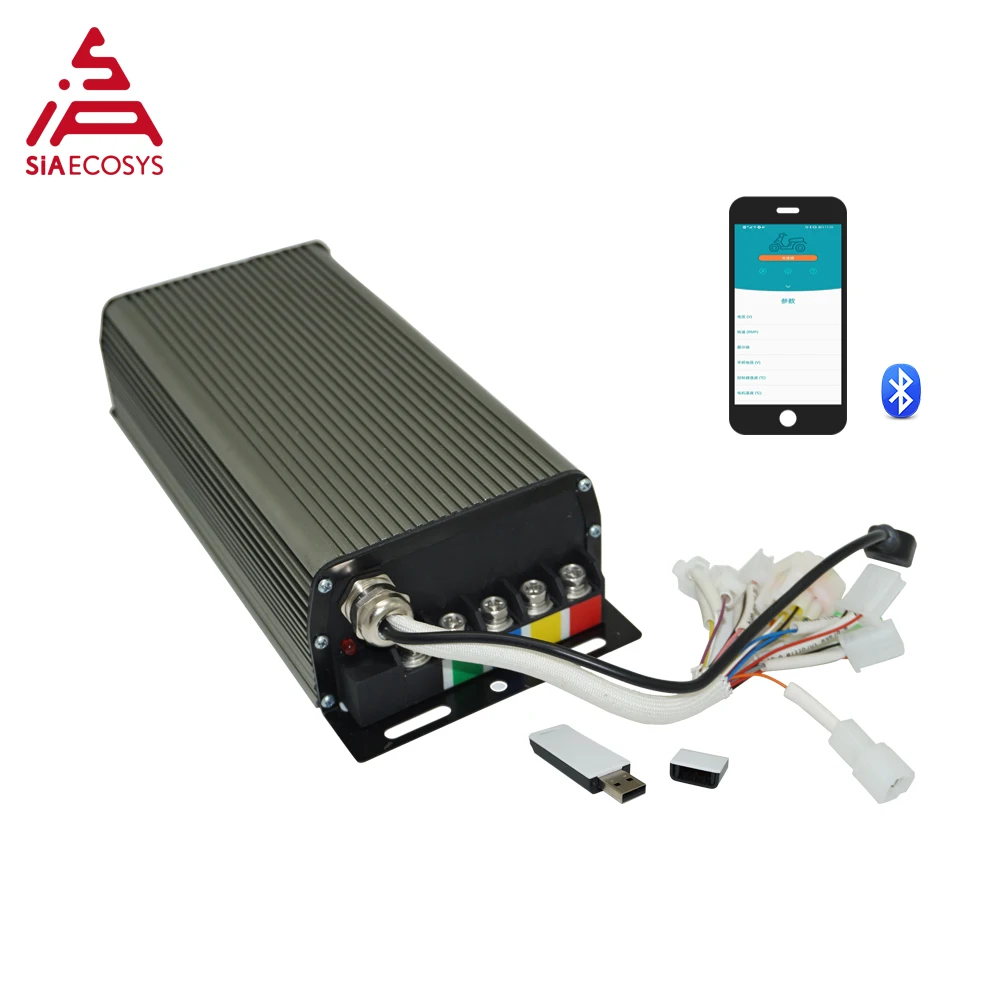

Один комплект включает комплекты ниже

Комбо.

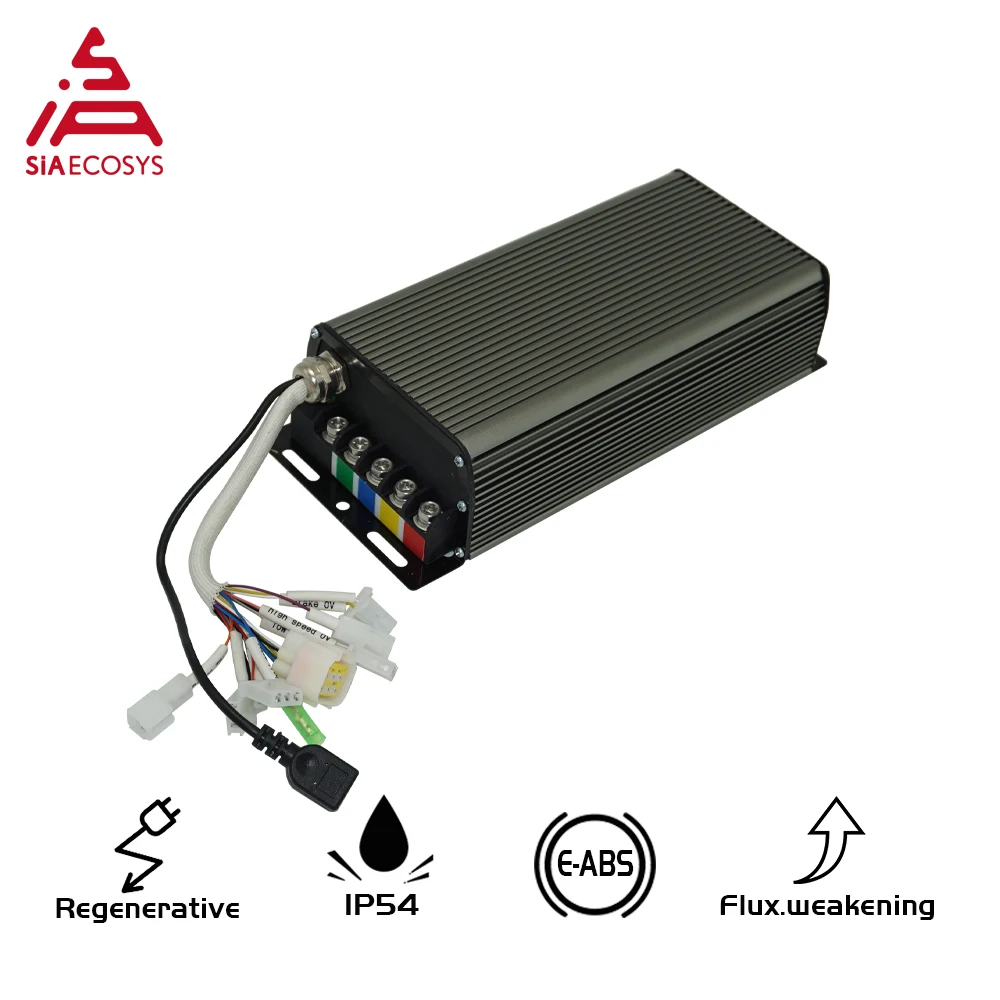

1. Контроллер двигателя с синусоидальной волной SVMC72150 V2(Тип разблокировки)

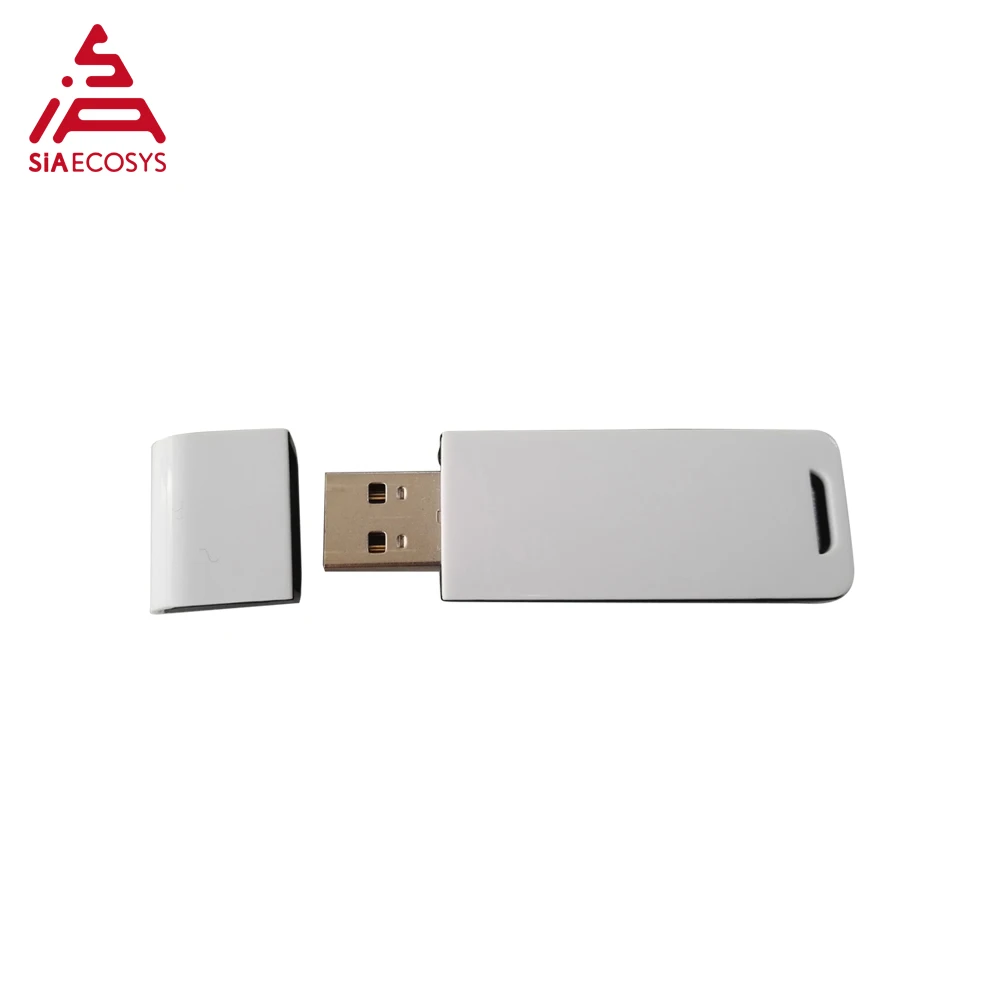

2. Адаптер SVMC Bluetooth

3. USB кабель

Разница между V2 с оригинальным контроллером V1

Ключевые особенности

1). Экономически эффективный

2). Он может сочетаться с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, тишина во время использования

Если вы заинтересованы в V1 SVMC72150, пожалуйста, нажмите на картинку ниже.

Пожалуйста, обратите внимание:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка (выше ампер), есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

B. Список контроллеров SVMC

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.

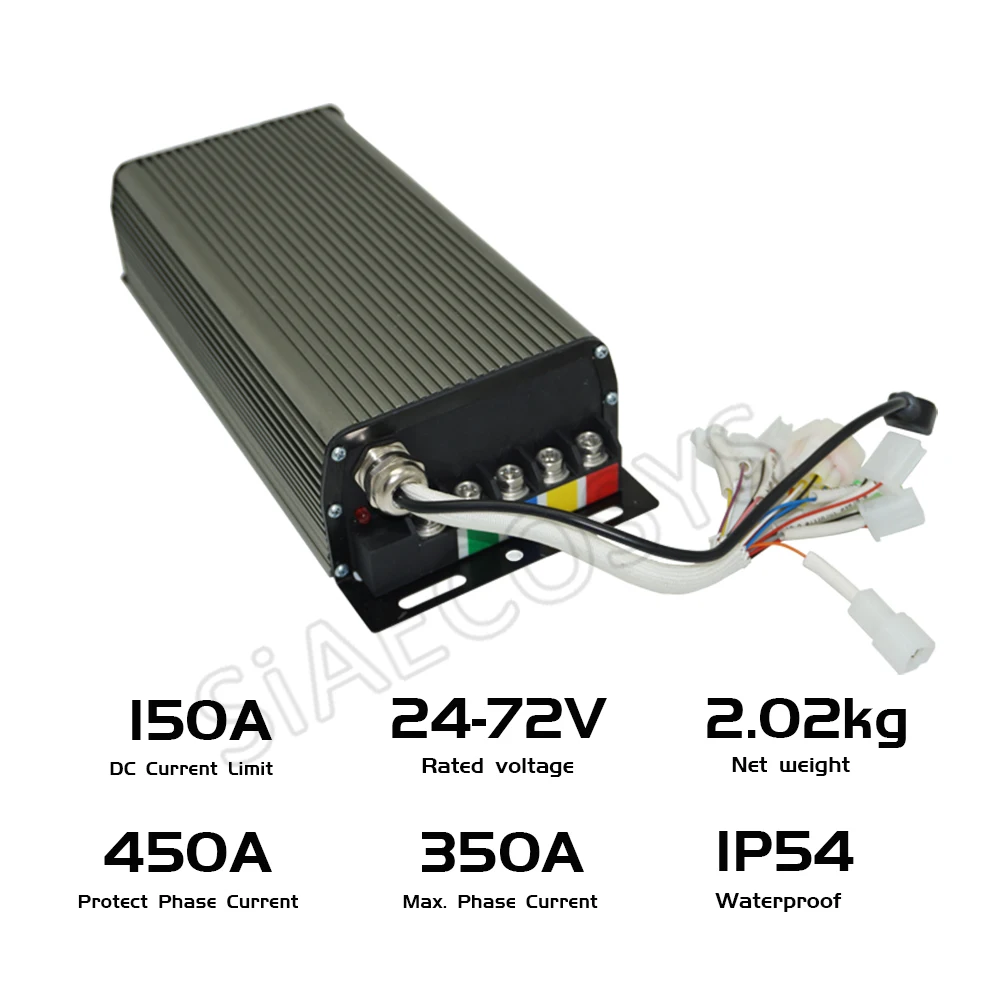

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока недоступен)

C. Схема проводки серии SVMC

1. Схема проводки серии Svmc

2. Gerneral Wring для MQCON контроллера и CA

Примечание: Все черные провода имеют одинаковую точку с отрицательным аккумулятором и все заземления одинаковы с отрицательным аккумулятором.

D. Интерфейс программного обеспечения контроллера SVMC

Е. Схема проводки серии SVMC

1. Оранжевое зажигание.: провод должен быть подключен к аккумулятору положительным.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер введите состояние тормоза, когда он отключится с 12 В, контроллер прекратит статус тормоза.

2,2. L-тормоз: если желтый провод подключается к 0 В (батарея отрицательная), двигатель прекратит работу.

Высокая Тормозная проволока соединяется с 12v Тормозной проволокой ручного тормоза/ножного тормоза; Низкий тормозной провод соединяется с заземлением провода.

Высокий тормоз и низкий тормоз не могут использоваться в то же время.

3. Обратная сторона: если белый провод подключается к 0 В (батарея отрицательная), контроллер введите обратный статус, поверните дроссельную заслонку, двигатель будет вращаться в обратном направлении. Когда белый провод отключен с 0V, контроллер прекратит обратный статус.

4. 3 функции скорости

3-х скоростной режим (боты):

5. 0-5 в дроссельная заслонка e-brake:

6. Функция термпературы двигателя.

7. Контроллер MQCON может быть подключен к компьютеру с помощью usb-кабеля или соединен с телефоном bybluetooth, интерфейс компьютера такой же, как и интерфейс приложения для телефона.

Подключение к компьютеру

Перед подключением к компьютеру, пожалуйста, установите usbdrive и программное обеспечение громкости, предоставленное производителем контроллера

Usb-кабель должен быть подключен правильно, как показано на следующем рисунке:

Для получения дополнительной информации о «Как использовать компьютер для установки параметров». Пожалуйста, обратитесь к продавцу за документом «MQCON controller appliance user manual» и «MQCON(Sabvoton) FOC Controller «Parameter Manual-EN»

Кроме того, контроллер может общаться с приложением телефона.

Кроме того, для инструкции «Как использовать телефон Bluetooth для установки параметров», пожалуйста, попросите продавца получить.

8. Угол Холла --- наиболее важный параметр для MQCON контроллера.

Двигатель разного типа должен использовать другой угол в контроллере.

При использовании неправильного угла, двигатель может не работать в лучшем состоянии.

Если пользователь не знает «угол зала» заранее, пользователь должен получить paramenter, используя функцию автоматического тестирования в программном обеспечении. Если пользователь знает параметр заранее, просто введите правый угол. Для контроллера серии svmc, если используется двигатель типа QS V1 или V2, угол Холла составляет около 65. При использовании типа QS V3 угол составляет около 250.

F. Чертеж контроллера Sabvoton SVMC

Вот чертеж контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

G. Дополнительные Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста. Сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

Программируемое программное обеспечение и руководство пользователя (перед получением контроллера)

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.

Рекомендации в отношении комплектов двигателя:

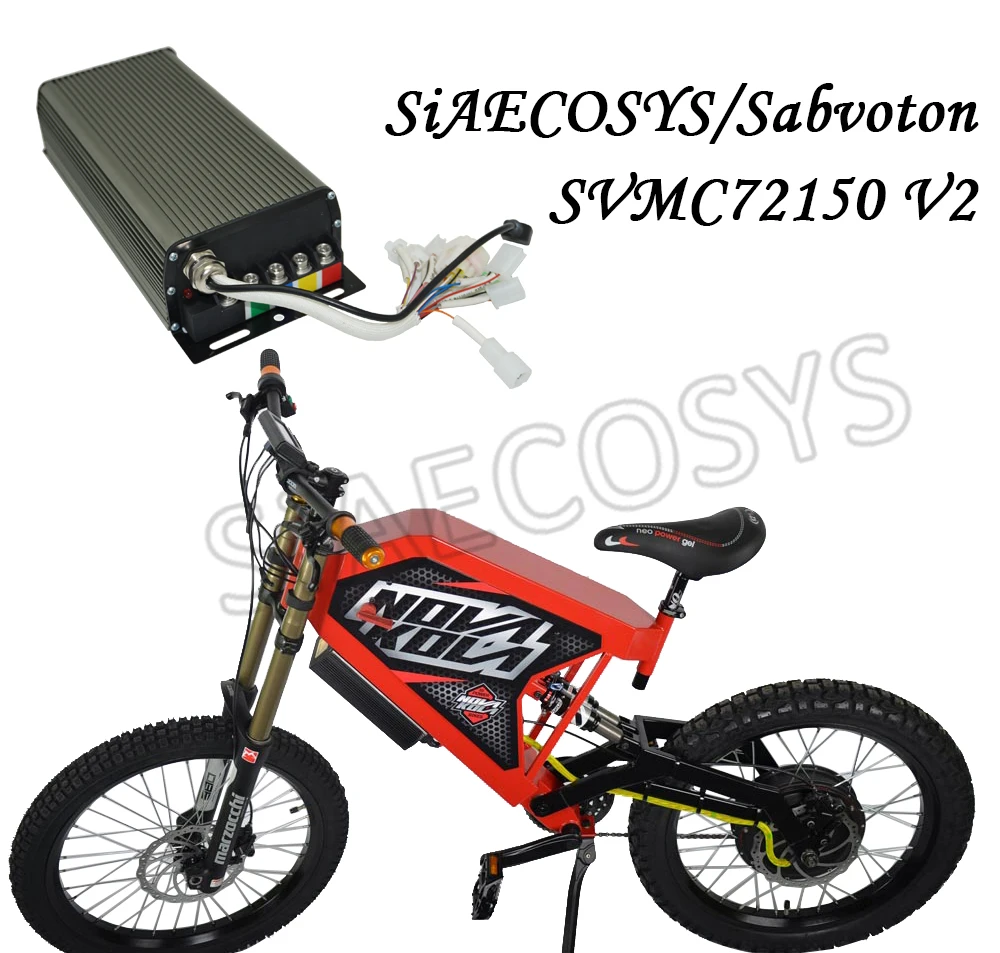

Применение для контроллера SVMC

Примечания для клиентов

1. При размещении заказа, пожалуйста, оставьте свой адрес электронной почты, это будет более удобным для продавца, предоставляющего Мануэль и программное обеспечение.

2. Пожалуйста, внимательно прочитайте Мануэль перед контроллером woring, и если у вас возникли проблемы, пожалуйста, свяжитесь с продавцом вовремя, и не демонтируйте контроллер без разрешения продавца, в противном случае гарантия не будет.
