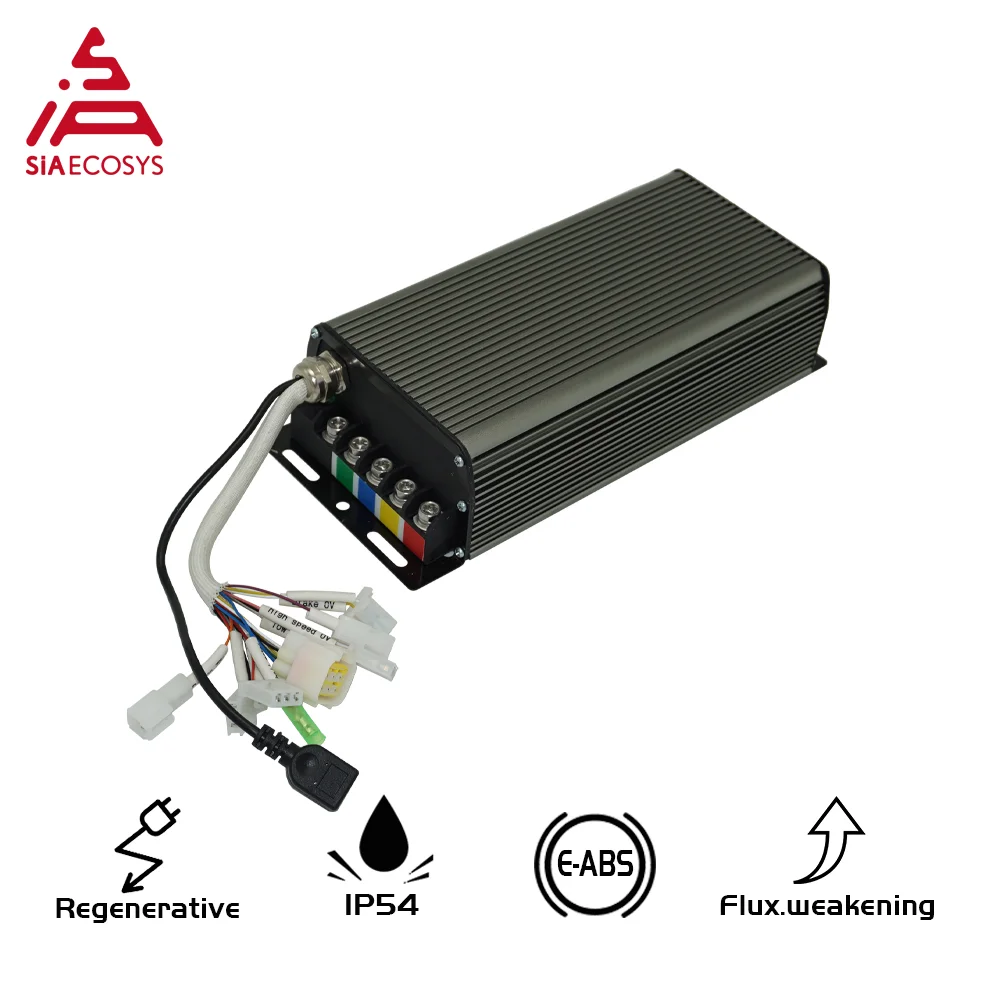

Контроллер Sabvoton SVMC 72150 V2, 3000 Вт, 72 в, 150 А

Контроллер Sabvoton до сих пор проектирует только контроллер синусоидального типа, это бесщеточный контроллер постоянного тока, фазовый угол 120 градусов. Как правило, мы хорошо сочетаем его с двигателем QS, если вы хотите сочетать его с двигателем нового бренда, некоторые параметры должны быть протестированы самостоятельно.

P.S. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами. Также можно разместить заказ, но не оплатить сначала, затем мы сможем скорректировать цену.

Контроллер разблокировки типа SVMC72150 без гарантии, пожалуйста, обратите на это внимание и понимание.

Кстати, После разблокировки контроллер svmc72150, ток батареи от 150 А до 200 А

Один комплект включает комплекты ниже

Combo1. (нажмите здесь)

1. Контроллер мотора синусоидальной волны SVMC72150 V1

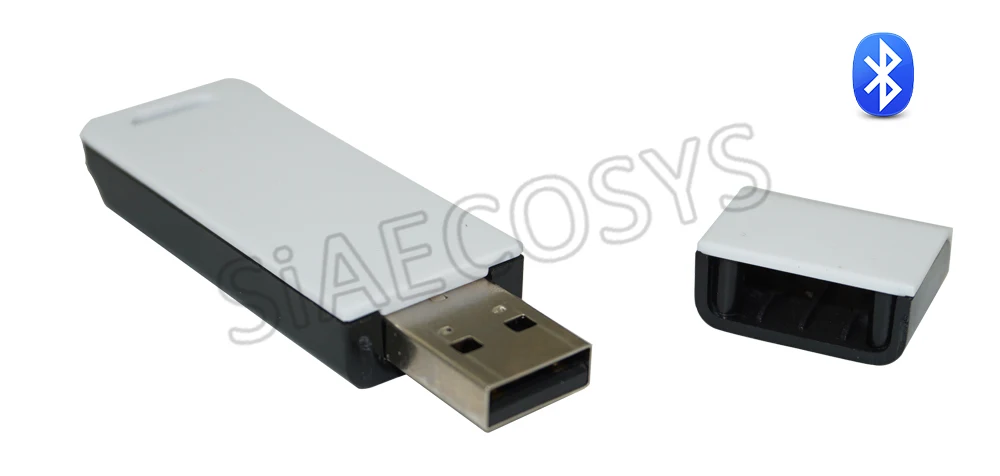

2. Адаптер SVMC Bluetooth

3. USB кабель

Combo2. (по умолчанию)

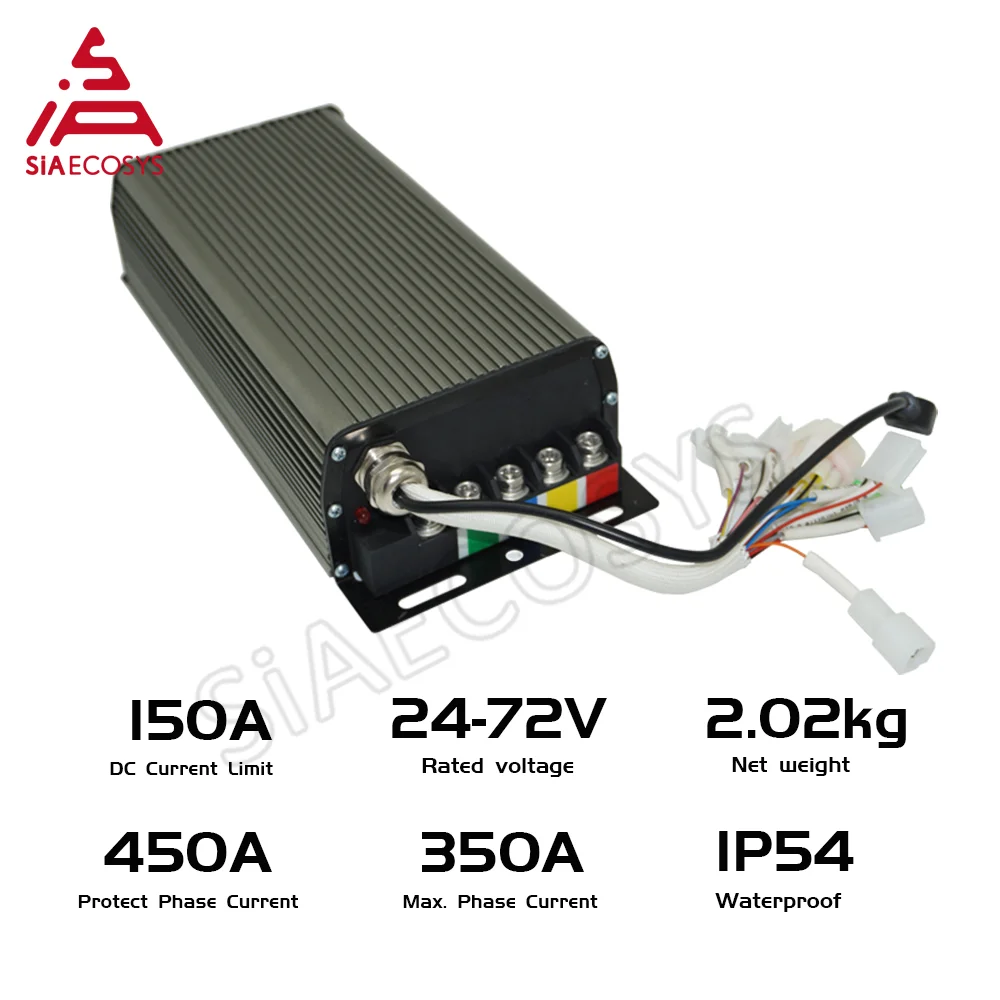

1. Контроллер мотора синусоидальной волны SVMC72150 V2(Тип разблокировки)

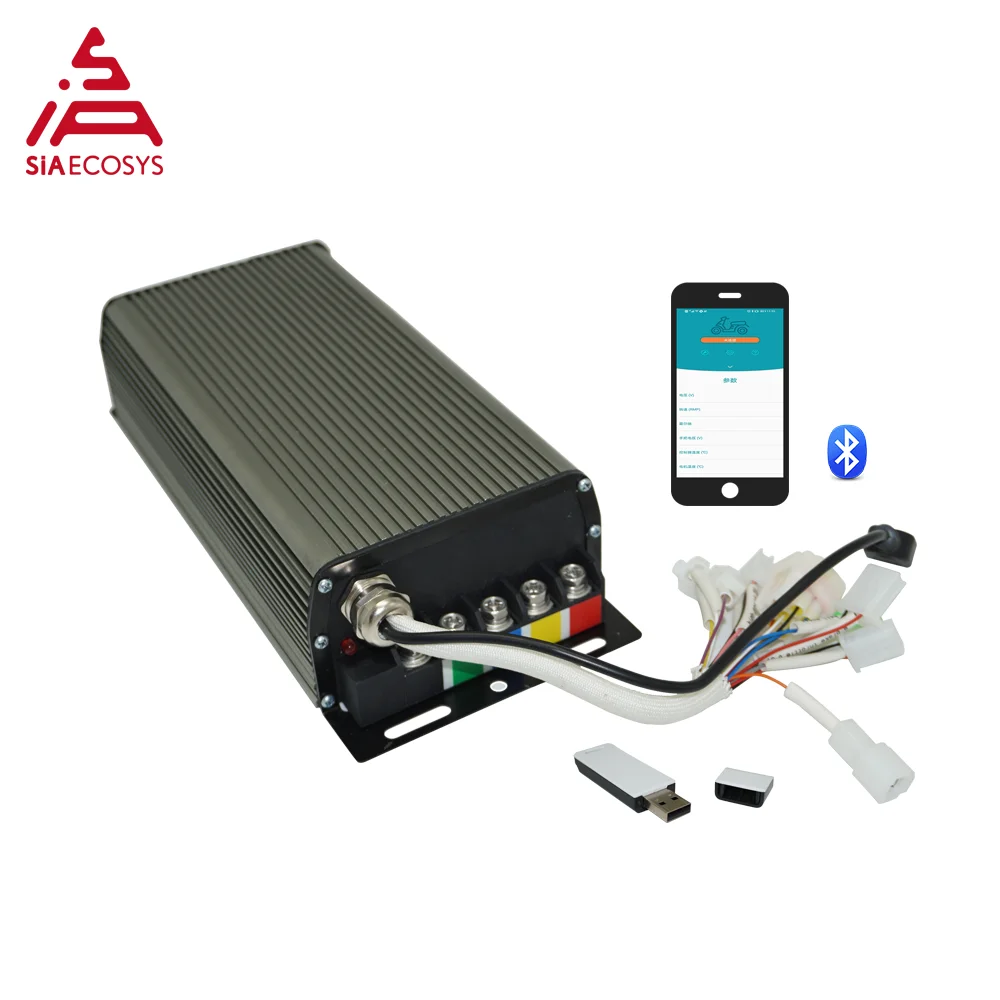

2. Адаптер SVMC Bluetooth

3. USB кабель

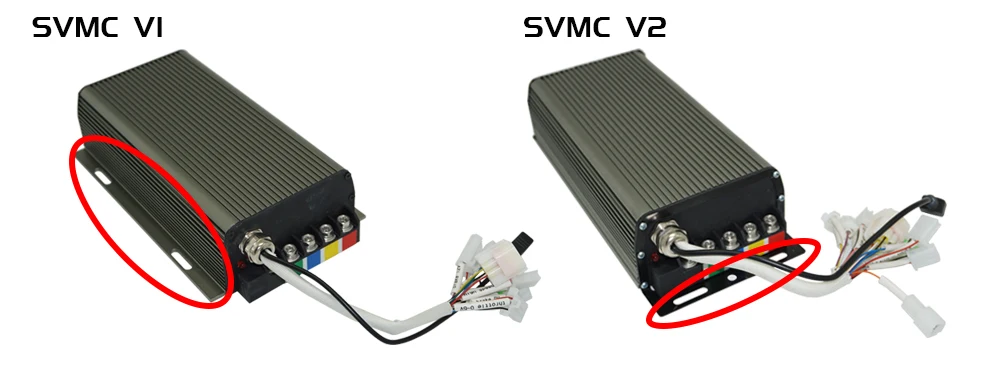

Разница между V1 и V2

V2 больше подходит для велосипедов высокой мощности, для лучшего монтажа.

Ключевые особенности

1). Дешевая стоимость

2). Подходит для большинства бесщеточных двигателей постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

Описание товара

А. Параметры

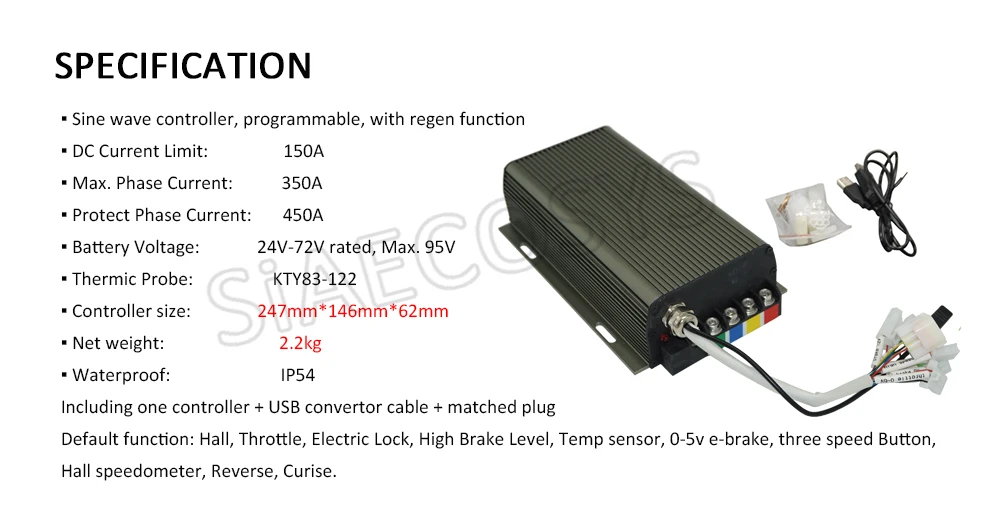

1. Контроллер мотора синусоидальной волны SVMC72150 V1

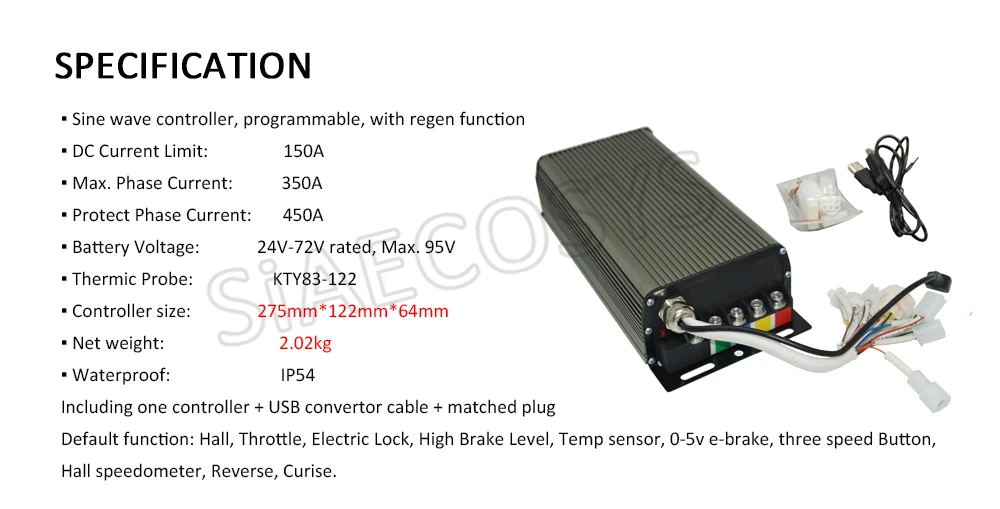

2. Контроллер мотора синусоидальной волны SVMC72150 V2

Обратите внимание:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: необходимо нажать на тормозной переключатель, чтобы достичь функции электронного тормоза 0-5 В.

Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия переключателя тормоза.

2). Для контроллера без блокировки (более высокие амперы) гарантийное обслуживание не предусмотрено. Однако мы можем предложить для вас наши предложения.

3). Функция CA не поддерживает этот тип, если хотите, проверьтеСсылки (нажмите здесь). Вы также можете настроить контроллер в соответствии с предоставленным нами чертежом.

4). Пожалуйста, перед включением питания убедитесь, что все соединение правильно.5). Этот тип Svmc72150 не поддерживает Спидометр TFT. Если оснащен спидометром TFT, вам необходимо настроить жгут проводов и связь,Нажмите здесь.

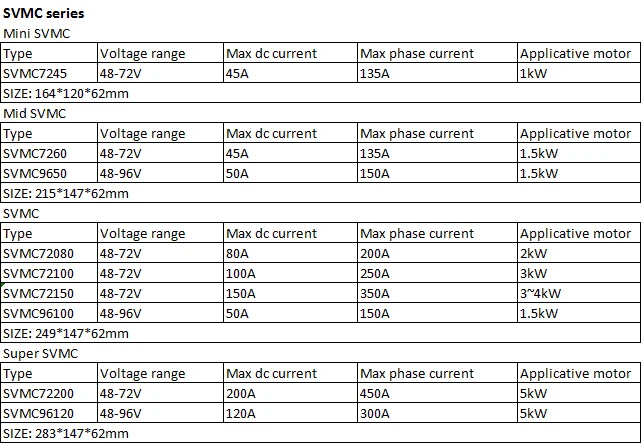

Б. Список контроллеров SVMC

1). Для разблокированного контроллера типа и контроллера 96100 (несмотря на нормальный тип) нет ордера.

2). Для модели SVMC 60A поддерживает только классическую функцию.

3). Настраиваемая функция CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж, чтобы указать, как соединиться с вашим дисплеем CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (нет в наличии)

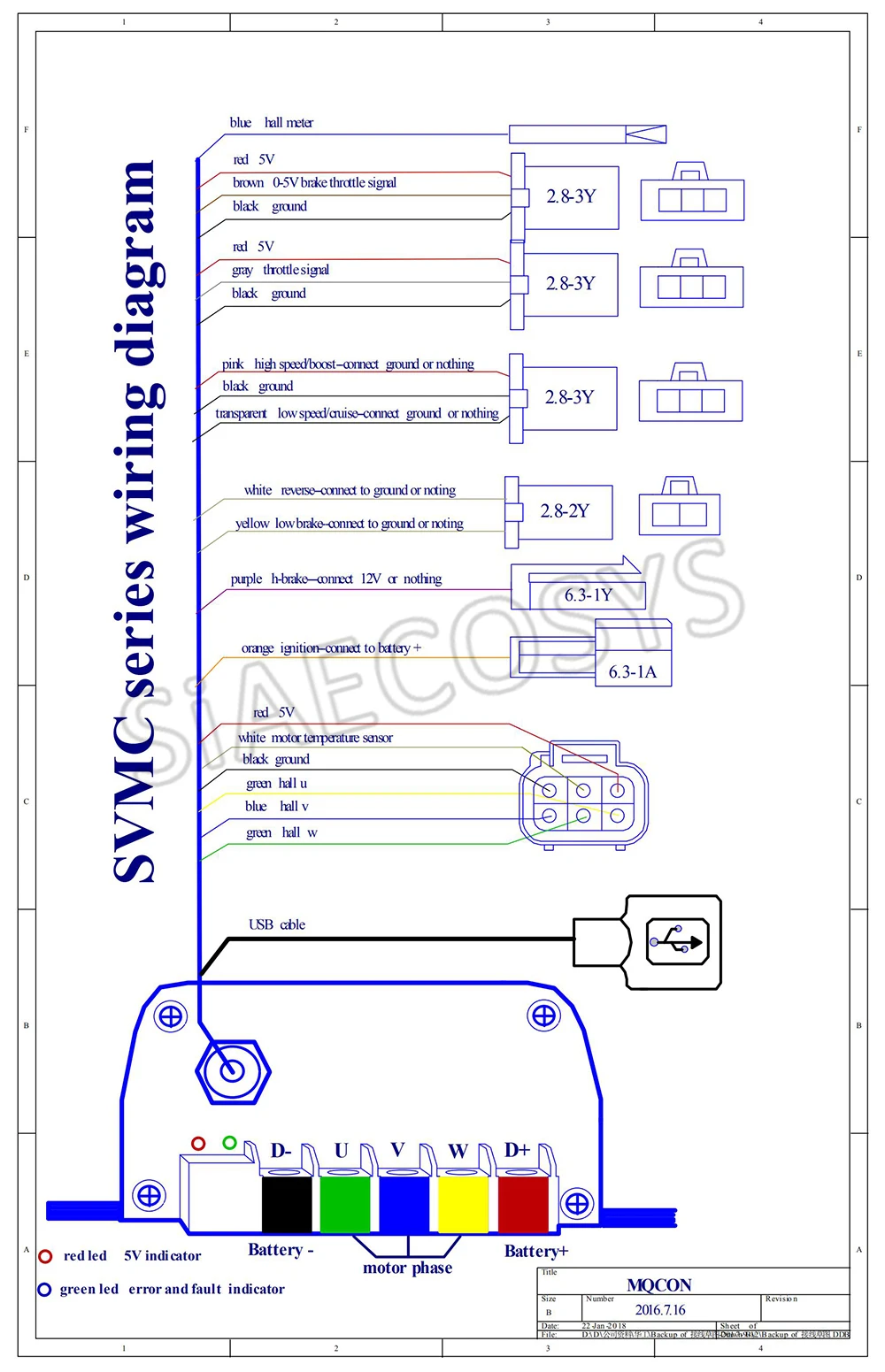

1. Схема подключения серии SVMC

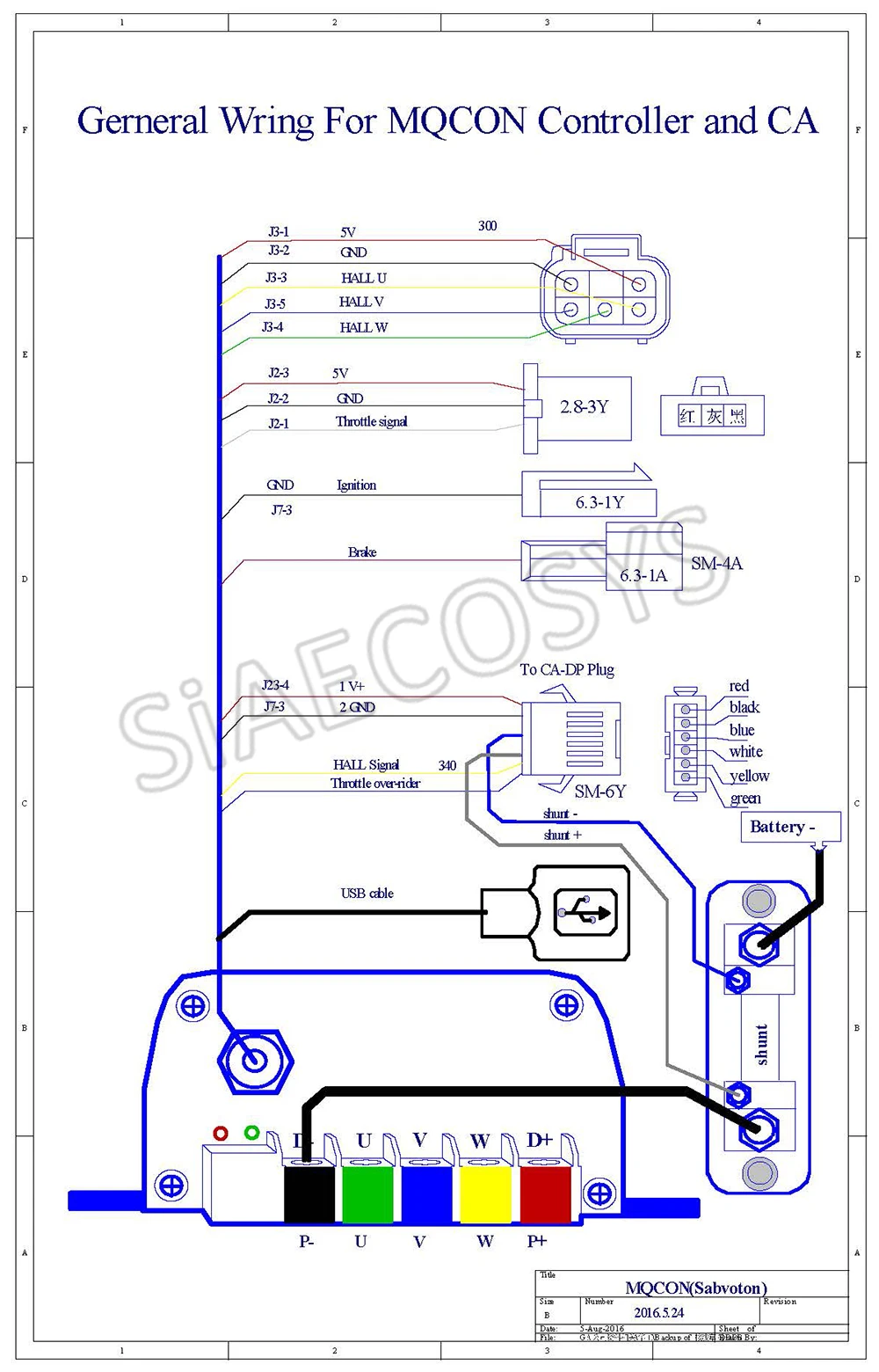

3. Общая проводка для контроллера MQCON и CA

Примечание: Все черные провода являются одинаковыми точками с отрицательным напряжением батареи, а все заземления одинаковы с отрицательным напряжением батареи.

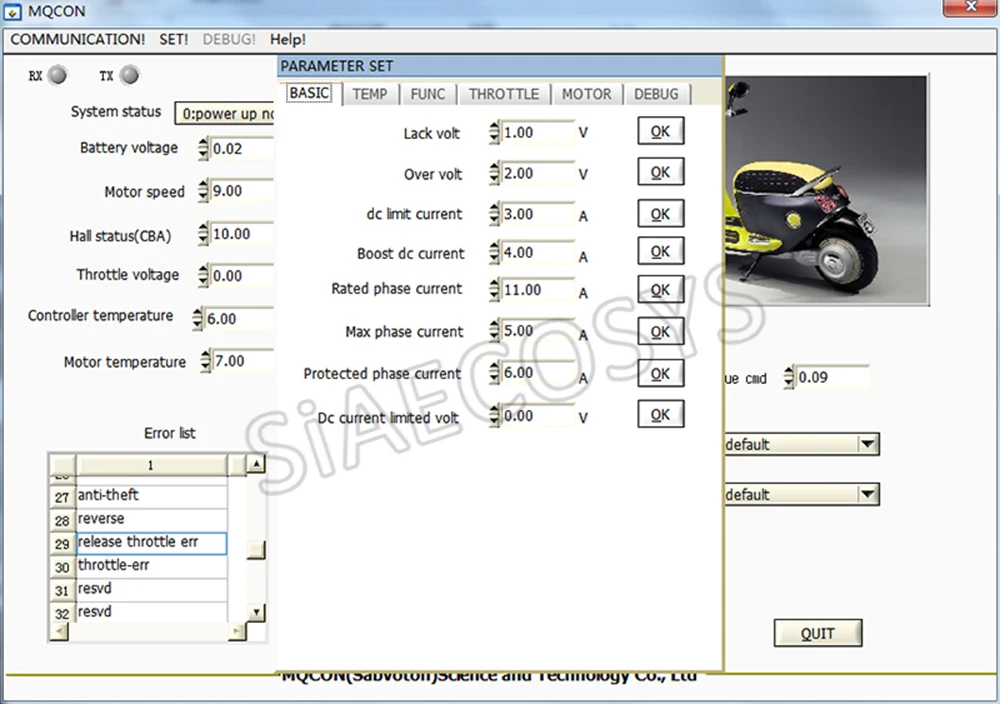

Д. Программный интерфейс контроллера SVMC

Е. Схема подключения серии SVMC

1. Оранжевое Зажигание: провод должен быть подключен к положительному разряду аккумулятора.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер переходит в состояние тормоза, когда он отключается с 12 В, контроллер выключает состояние тормоза.

2,2. L- brake: если желтый провод подключен к 0 В (отрицательный аккумулятор), Двигатель перестает работать.

Провод высокого тормоза соединяется с тормозным проводом 12 В ручного тормоза/ножного тормоза; Провод низкого тормоза соединяется с заземляющим проводом.

Высокий тормоз и низкий тормоз не могут использоваться одновременно.

3. Реверс: если белый провод подключится к 0 В (минус батареи), контроллер войдет в обратный статус, повернет дроссельную заслонку, двигатель будет вращаться в обратном направлении. Когда белый провод отключается с напряжением 0 В, контроллер выходит из обратного состояния.

4. 3 функции скорости

3-скоростной режим (кнопка):

При выборе 3 скоростей (кнопки) в программе. Используйте кнопку (которую можно сбросить самостоятельно), чтобы подключить розовый провод и провод заземления.

Нажмите и отпустите, передача скорости изменится в соответствии со следующим: 3-2-1-2-3-2-1-2-3-…

При включении питания контроллер находится в 3-х режиме передачи (высокоскоростной режим).

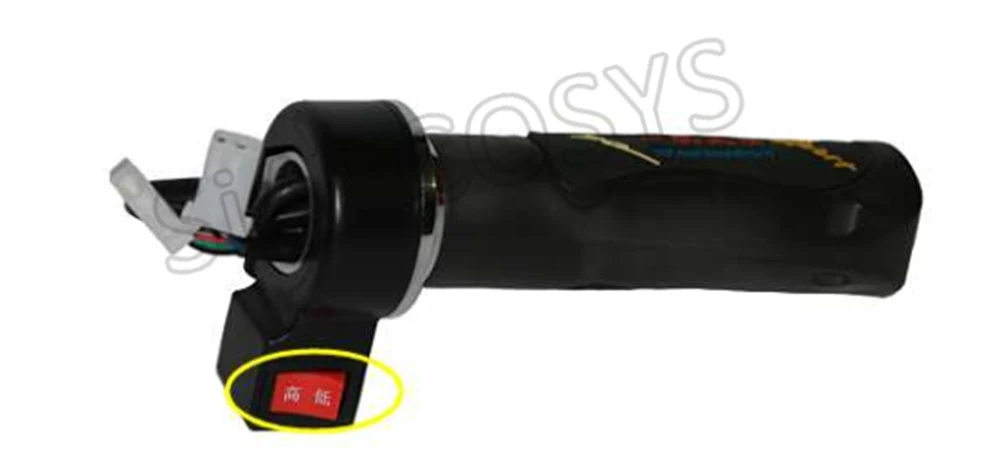

3 скорости (переключатель):

При выборе 3 скоростей (переключатель) в программе.

Используйте такой переключатель для реализации 3-скоростного (переключателя) режима.

Если выбран 3-скоростной (переключатель) режим,

A. Подключите розовый и заземляющий провод.

B. Войдите в высокоскоростной режим

C. Подключите прозрачный и заземляющий провод. Войдите в режим низкой скорости

D. Отключите розовый, прозрачный провод и заземление, перейдите в режим средней скорости

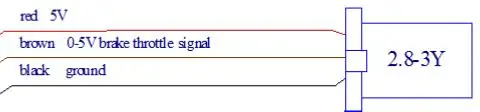

5. Дроссель электронного тормоза 0-5 в:

Используйте отдельную дроссельную заслонку для подключения к клемме выше.

Пожалуйста, выберите режим «Ebrake-дроссельная заслонка», при вращении дроссельной заслонки Контроллер войдет в режим электронного тормоза, сила тормоза будет соответствовать положению дроссельной заслонки. Максимальную силу можно установить от «фазового тока электрического тормоза» следующим образом.

6. Функция температуры двигателя.

Контроллер поддерживает датчик температуры KTY83-122 изнутри двигателя. Функция может быть включена или отключена из программного обеспечения.

7. Контроллер MQCON может быть подключен к компьютеру через usb-кабель или к телефону через bluetooth, интерфейс компьютера такой же, как и интерфейс приложения для телефона.

Подключение к компьютеру

Перед подключением к компьютеру, пожалуйста, установите usbdrive и программное обеспечение, предоставленное производителем контроллера

Кабель usb должен быть подключен правильно, как показано на рисунке:

Для получения дополнительной информации о «Как использовать компьютер для установки параметров». Пожалуйста, обратитесь к продавцу за документами «Руководство пользователя приложения MQCON controller» и «Руководство пользователя MQCON(Sabvoton) FOC Controller» «Руководство по параметрам-EN»

Также контроллер может общаться с приложением для телефона.

Кроме того, для получения руководства «Как использовать Bluetooth для настройки параметров телефона», пожалуйста, обратитесь к продавцу.

8. Угол зала --- самый важный параметр для контроллера MQCON.

Двигатели разных типов должны использовать разные углы в контроллере.

При использовании неправильного угла двигатель может работать не в лучшем состоянии.

Когда пользователь заранее не знает «угол зала», пользователь должен получить параметры, используя функцию автоматического тестирования в программе. Если пользователь заранее знает параметры, просто введите правильный угол. Для контроллера серии svmc, если используется двигатель QS V1 или V2, угол Холла составляет около 65. Если используется Тип QS V3, угол составит около 250.

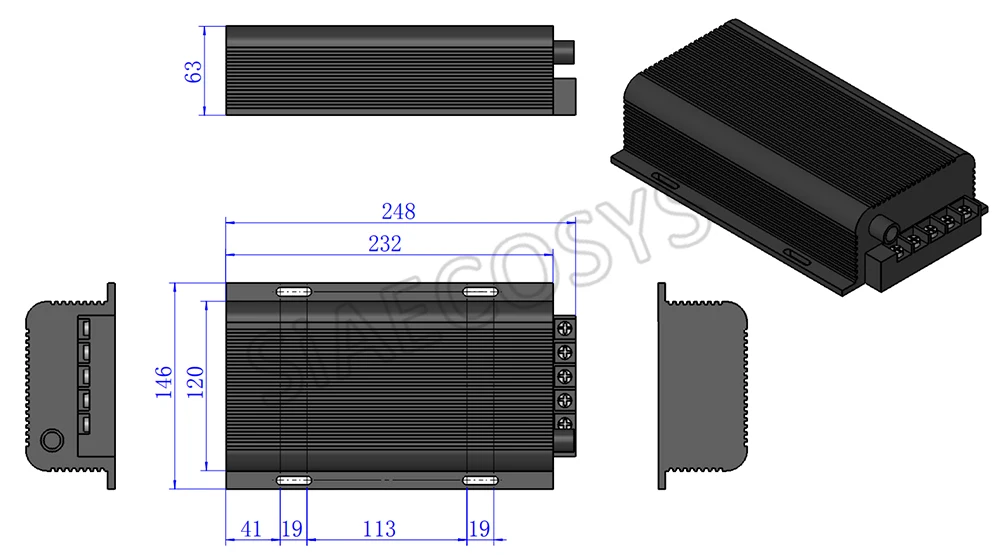

Ф. Чертеж контроллера Sabvoton SVMC

1. Контроллер мотора синусоидальной волны SVMC72150 V1

На чертеже контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

2. Контроллер мотора синусоидальной волны SVMC72150 V2

Г. Дополнительные Примечания:

1. Все контакты RTN подключены внутри.

2. Функция измерителя заключается в копировании любого из датчиков Холла.

3. Выше определение контакта предназначено для контроллера классического типа.

Пожалуйста. Свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.

Программируемое программное обеспечение и руководство пользователя (до получения контроллера)

Пожалуйста. Свяжитесь с отделом продаж, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/после получения контроллеров.
