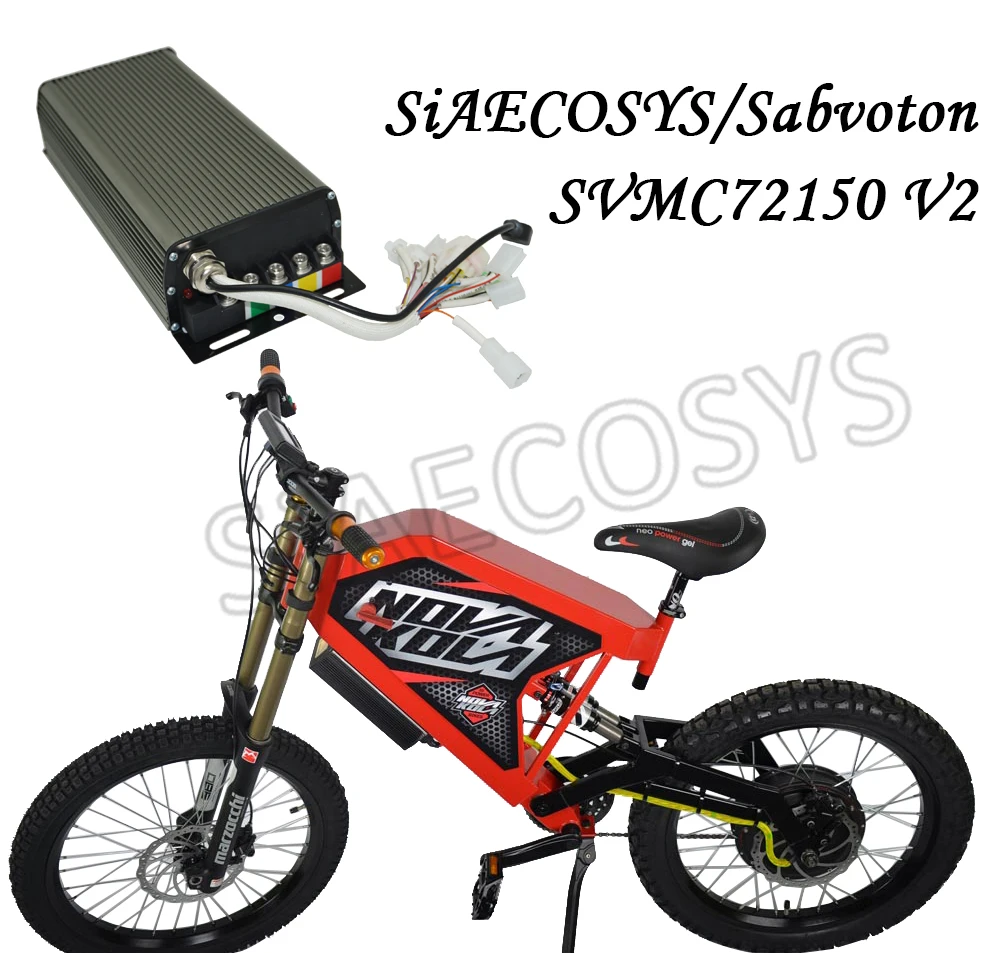

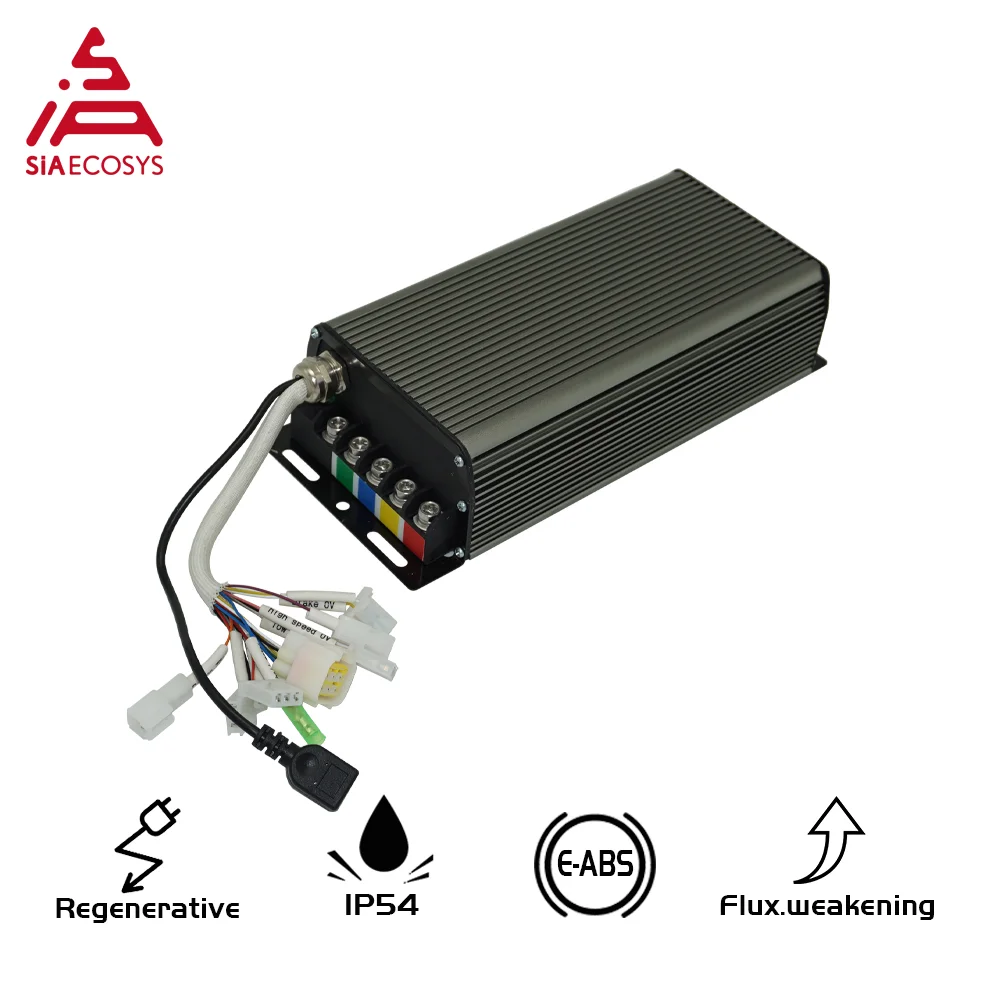

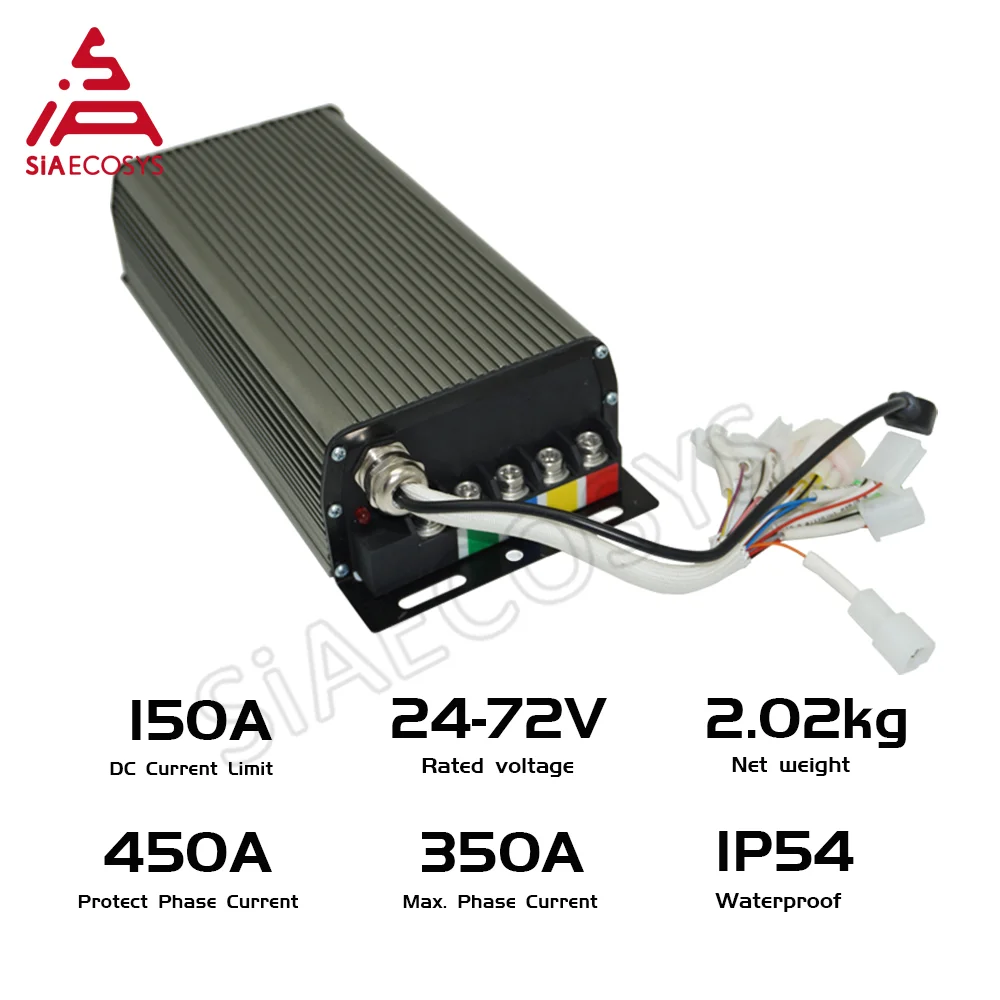

Sabvoton SVMC72150 V2 контроллер для 3000w 72V 150A мотор для электрического велосипеда с Bluetooth адаптер

Ключевые особенности

1). Дешевая цена

2). Подходит для большинства бесщеточных двигателей постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

Описание товара

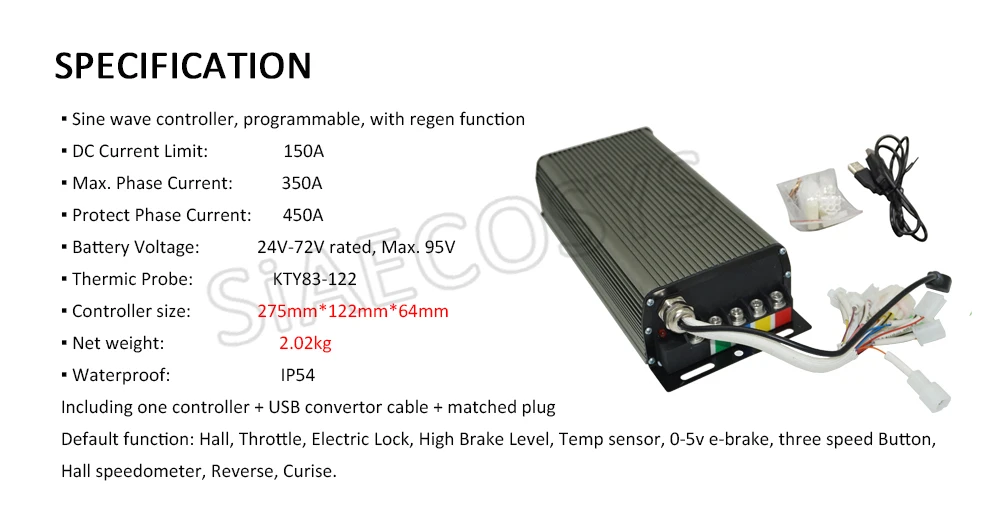

А. Параметры

Пожалуйста, обратите внимание:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в функции e-brake.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка (выше ампер), нет гарантийного обслуживания. Однако мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

5).Этот тип Svmc72150 не поддерживает Спидометр TFT.Если у вас есть TFT спидометр, вам нужно настроить жгут проводов и связь

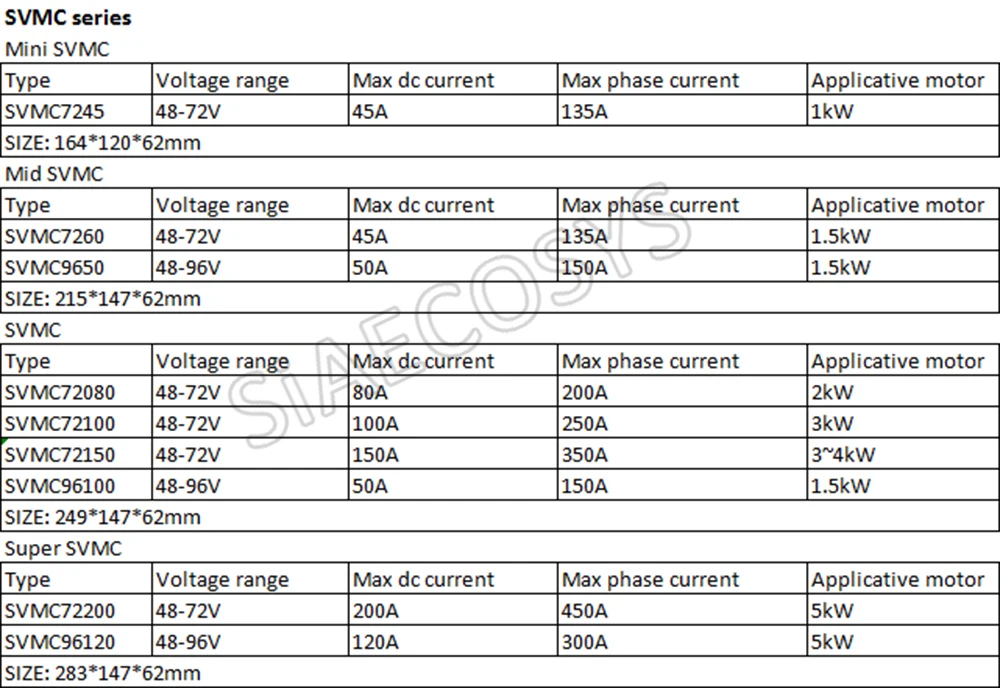

B. Список контроллеров SVMC

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Настраиваемая функция CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к дисплею CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока недоступен)

1. Схема проводки серии SVMC

3. Общая проводка для MQCON контроллера и CA

Примечание: Все черные провода имеют одинаковую точку с отрицательным аккумулятором и все заземления одинаковы с отрицательным аккумулятором.

D. Интерфейс программного обеспечения контроллера SVMC

Е. Схема проводки серии SVMC

1. Оранжевое Зажигание: провод должен быть подключен к аккумулятору положительным.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер введите состояние тормоза, когда он отключится с 12 В, контроллер прекратит статус тормоза.

2,2. L-тормоз: если желтый провод подключается к 0 В (отрицательный аккумулятор), двигатель прекращает работу.

Высокая Тормозная проволока соединяется с 12v Тормозной проволокой ручного тормоза/ножного тормоза; Низкий тормозной провод соединяется с заземлением провода.

Высокий тормоз и низкий тормоз не могут использоваться в то же время.

3. Обратная сторона: если белый провод подключается к 0 В (отрицательный аккумулятор), контроллер введите обратный статус, поверните дроссельную заслонку, двигатель будет вращаться в обратном направлении. Когда белый провод отключен с 0V, контроллер прекратит обратный статус.

4. 3 функции скорости

3-х скоростной режим (кнопка):

При выборе 3 скорости (кнопки) в программном обеспечении. Используйте кнопку (которую можно сбросить самостоятельно) для подключения розового провода и заземления.

Нажмите и отпустите, скорость передачи изменится следующим образом: 3-2-1-2-2-1-2-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-…

Когда питание включено, контроллер находится в 3 Режимах передачи (высокоскоростной режим).

3 скорости (переключатель):

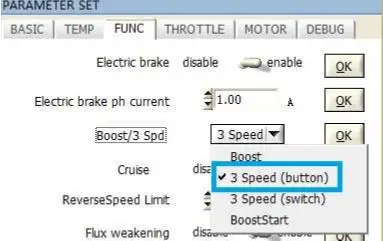

При выборе 3 скорости (переключатель) в программном обеспечении.

Используйте такой переключатель для реализации режима 3 скорости (переключатель).

Если выбран режим 3 скорости (переключатель),

A. Подключите розовый и заземляющий провод.

B. Введите Режим высокой скорости

C. Подключите прозрачный и заземляющий провод. Введите режим низкой скорости

D. Отключите розовый, прозрачный провод и заземление, введите режим средней скорости

5. 0-5 в дроссельная заслонка e-brake:

Используйте отдельный дроссель для подключения к терминалу выше.

Пожалуйста, выберите режим «Ebrake-dроссельная заслонка», при вращении дроссельной заслонки Контроллер войдет в режим e-brake, сила тормоза будет соответствовать положению дроссельной заслонки. Максимальная сила может быть установлена из "электрического тормозного фазового тока", как показано ниже.

6. Функция температуры двигателя.

Контроллер поддерживает KTY83-122 датчик температуры изнутри двигателя. Функция может быть включена или отключена от программного обеспечения.

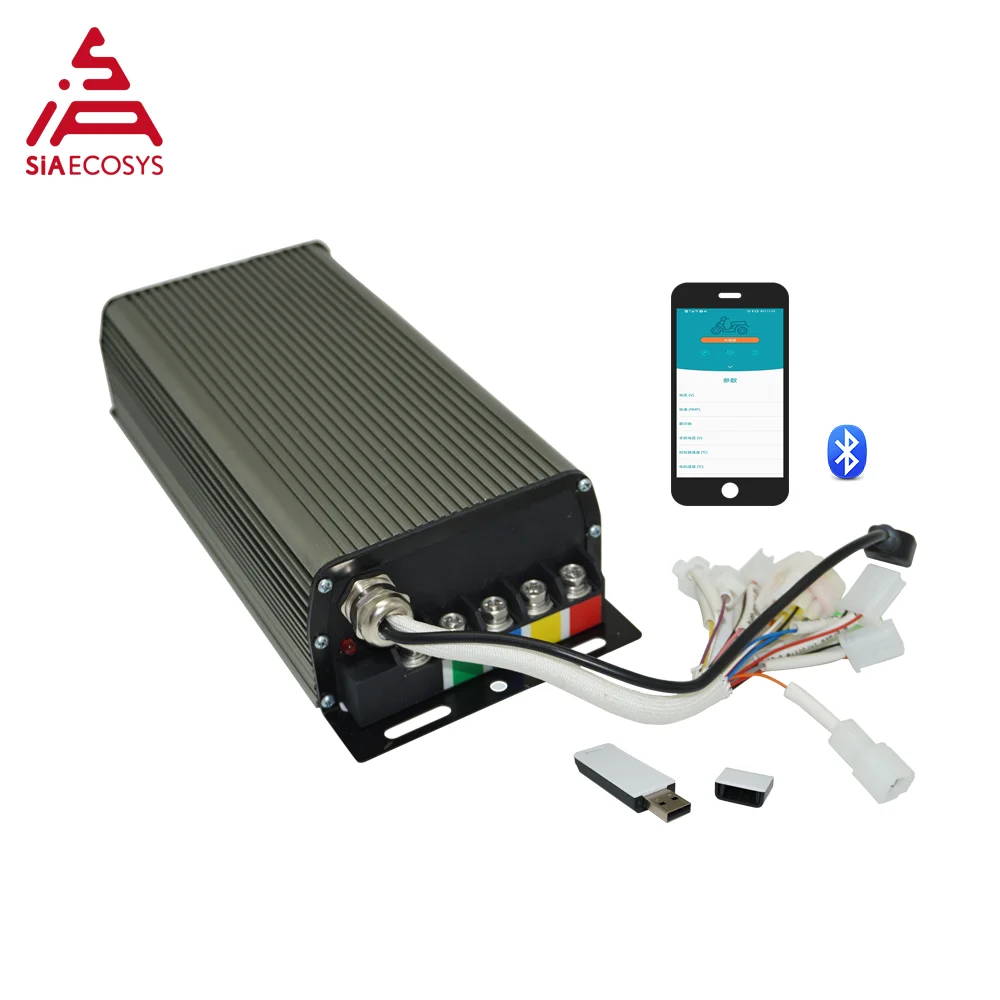

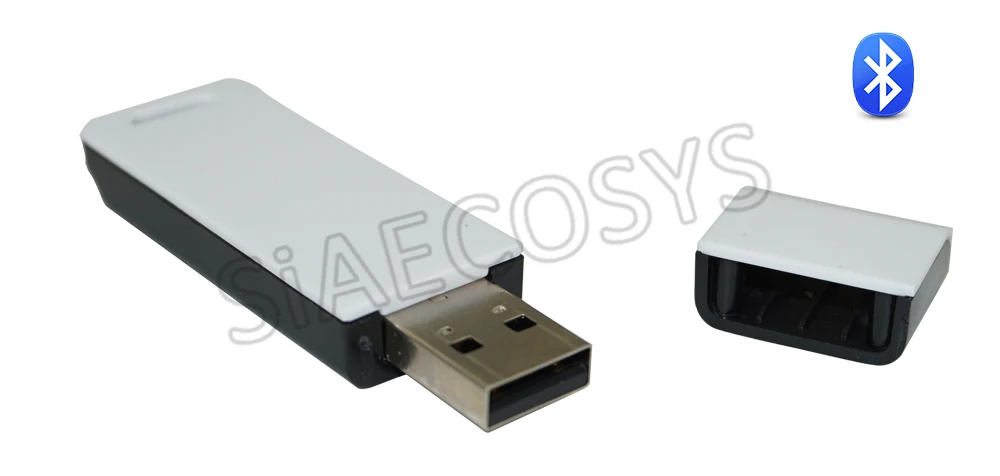

7. Контроллер MQCON может быть подключен к компьютеру с помощью usb-кабеля или подключен к телефону через bluetooth, интерфейс компьютера совпадает с интерфейсом приложения для телефона.

Подключение к компьютеру

Перед подключением к компьютеру Установите usbdrive и программное обеспечение громкости, предоставленное производителем контроллера

Usb-кабель должен быть подключен правильно, как показано на следующем рисунке:

Для получения дополнительной информации о «Как использовать компьютер для установки параметров». Пожалуйста, обратитесь к продавцу за документом «MQCON controller appliance user manual» и «MQCON(Sabvoton) FOC Controller «Parameter Manual-EN»

Кроме того, контроллер может общаться с приложением телефона.

Кроме того, для инструкции «Как использовать телефон Bluetooth для установки параметров», пожалуйста, попросите продавца получить.

8. Угол Холла --- наиболее важный параметр для MQCON контроллера.

Двигатель разного типа должен использовать другой угол в контроллере.

При использовании неправильного угла, двигатель может не работать в лучшем состоянии.

Если пользователь не знает «угол зала» заранее, пользователь должен получить paramenter, используя функцию автоматического тестирования в программном обеспечении. Если пользователь знает параметр заранее, просто введите правый угол. Для контроллера серии svmc, если используется двигатель типа QS V1 или V2, угол Холла составляет около 65. При использовании типа QS V3 угол составляет около 250.

F. Чертеж контроллера Sabvoton SVMC

Контроллер двигателя с синусоидальной волной SVMC72150 V2

G. Дополнительные Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста. Сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

Программируемое программное обеспечение и руководство пользователя (перед получением контроллера)

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.
