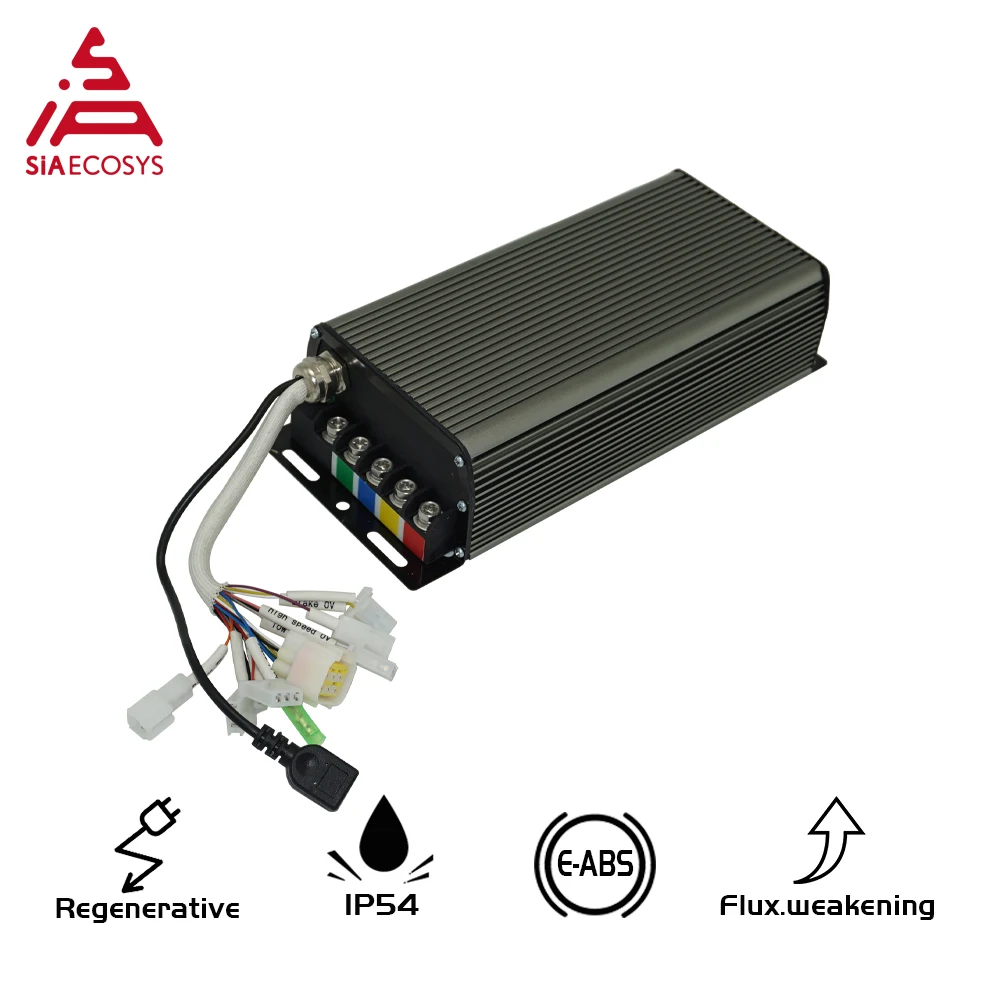

Контроллер Siaecosys V2 Sabvoton, 150 А SVMC72150 для QS 3000 Вт, бесщеточный круиз-контроллер без bluetooth-адаптера

Контроллер Sabvoton пока только дизайн контроллера типа синусоидальной волны, это бесщеточный контроллер постоянного тока, угол фазы 120 градусов. Как правило, мы хорошо сочетаем его с двигателем QS, если вы хотите сочетать с двигателем нового бренда, некоторые параметры должны быть протестированы самостоятельно.

P.S. Если вы перепутали стоимость доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не оплачивать сначала, затем мы можем скорректировать цену.

Один комплект, включая деталь ниже

1. Контроллер мотора синусоидальной волны SVMC72150 V2

2. USB-кабель

Ключевые особенности

1). Экономичность

2). Может сочетаться с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, тишина во время использования

Описание товара

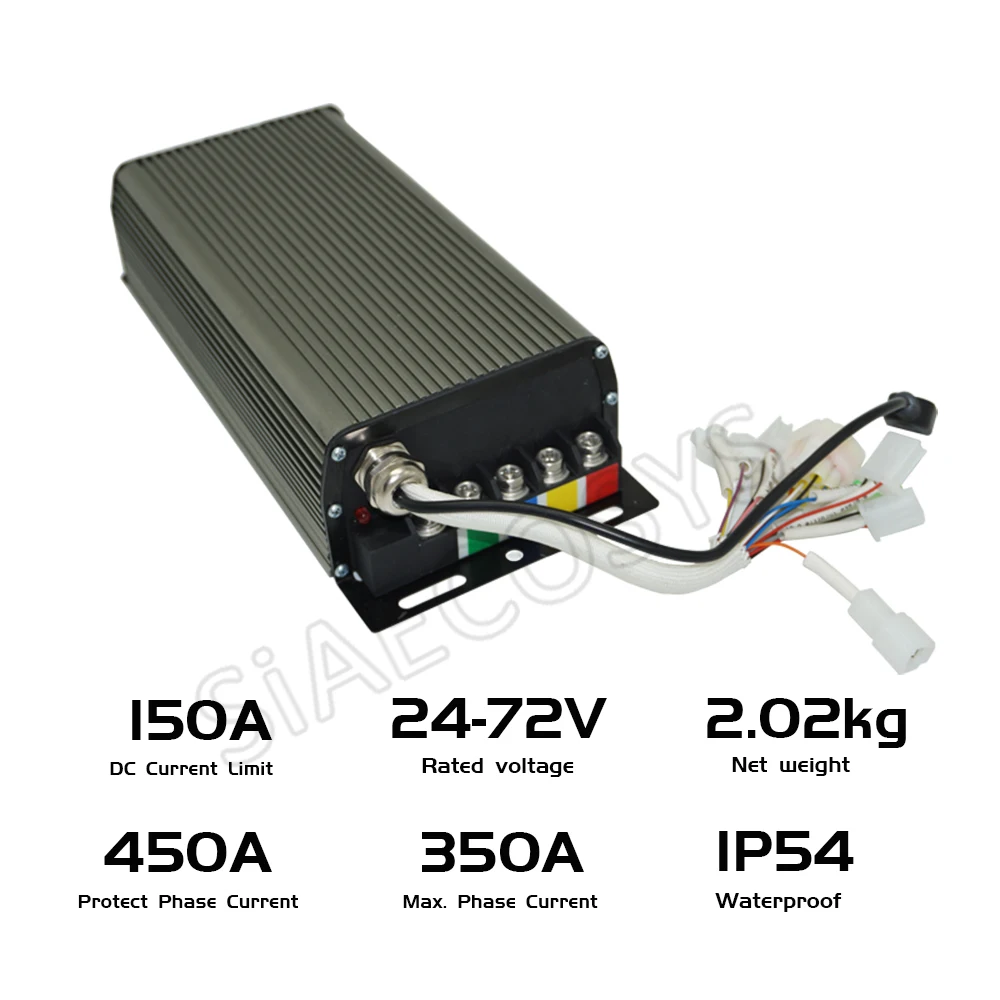

А. Параметры

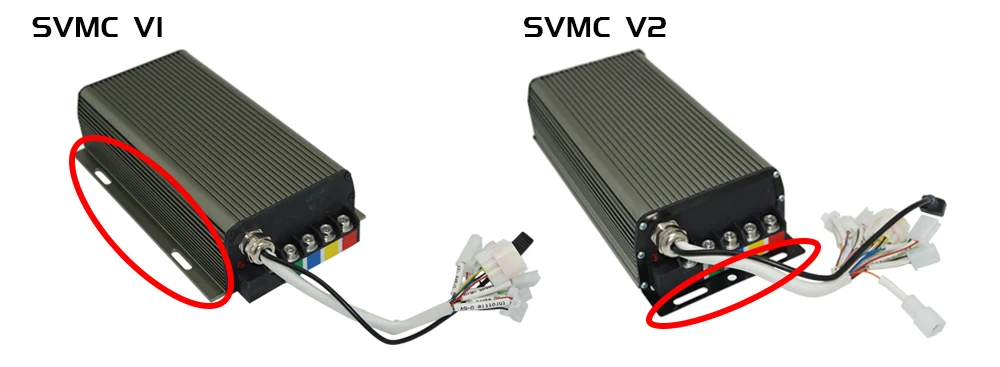

Разница между оригинальным контроллером V1 SVMC72150 и новым контроллером V2 SVMC72150

Если вас интересует оригинальный контроллер V2 SVMC72150, пожалуйста, ознакомьтесь с изображением ниже.

Обратите внимание:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: следует нажать на переключатель тормоза, чтобы обеспечить функцию электронного тормоза 0-5 В.

Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия на переключатель тормоза.

2). Без контроллера типа блокировки (более высокие усилители) предоставляется гарантийное обслуживание, но мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживается. Вы можете настроить контроллер в соответствии с нашим чертежом.

4). Пожалуйста, перед включением убедитесь, что подключение правильно.

В. Список контроллеров SVMC

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Настройка функции CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж, чтобы посмотреть, как подключиться к дисплееру CA.

Обычный размер SVMC: 247 мм * 146 мм * 62 мм

Размер SVMCxx060: 215 мм * 146 мм * 62 мм

Размер SVMC96120: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока нет в наличии)

В. Схема подключения серии SVMC

1. Схема подключения серии Svmc

2. Герметичная отжимка для контроллера MQCON и CA

Д. Программный интерфейс контроллера SVMC

Е. Схема подключения серии SVMC

1. Оранжевое зажигание.: провод должен быть подключен к положительному сигналу батареи.

2,1. H-brake: если фиолетовый провод подключается к 12 В, контроллер переходит в состояние тормоза, когда он отключается с 12 В, контроллер выходит из состояния тормоза.

2,2. L- brake: если желтый провод подключается к 0 В (батарея отрицательная), Мотор перестает работать.

Высокий тормозной провод соединение с 12v тормозной провод ручного тормоза/ножной тормоз; Низкий тормозной провод соединениеС проводом заземления.

Высокий тормоз и низкий тормоз не могут использоваться одновременно.

3. Реверс: если белый провод подключается к 0 В (батарея отрицательна), контроллер переходит в режим реверса, поверните дроссельную заслонку, двигатель будет вращаться в обратном направлении.ВтЕсли белый провод отсоединится с 0 В, контроллер выйдет из режима реверса.

4. Функция 3 скорости

3-скоростной режим (Боттон):

5. Дроссель электронного тормоза 0-5 в:

6. Функция температуры двигателя.

7. Контроллер MQCON может быть подключен к компьютеру с помощью usb-кабеля или подключен к телефону поBluetooth,Интерфейс компьютера такой же, как и интерфейс приложения телефона.

Подключение к компьютеру

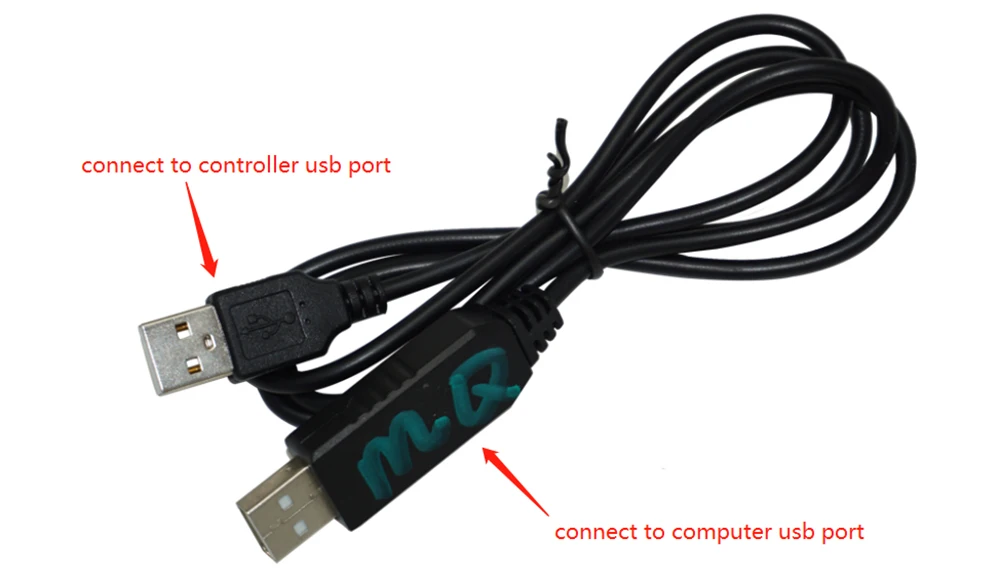

Usb-кабель должен быть подключен правильно, как показано на следующем рисунке:

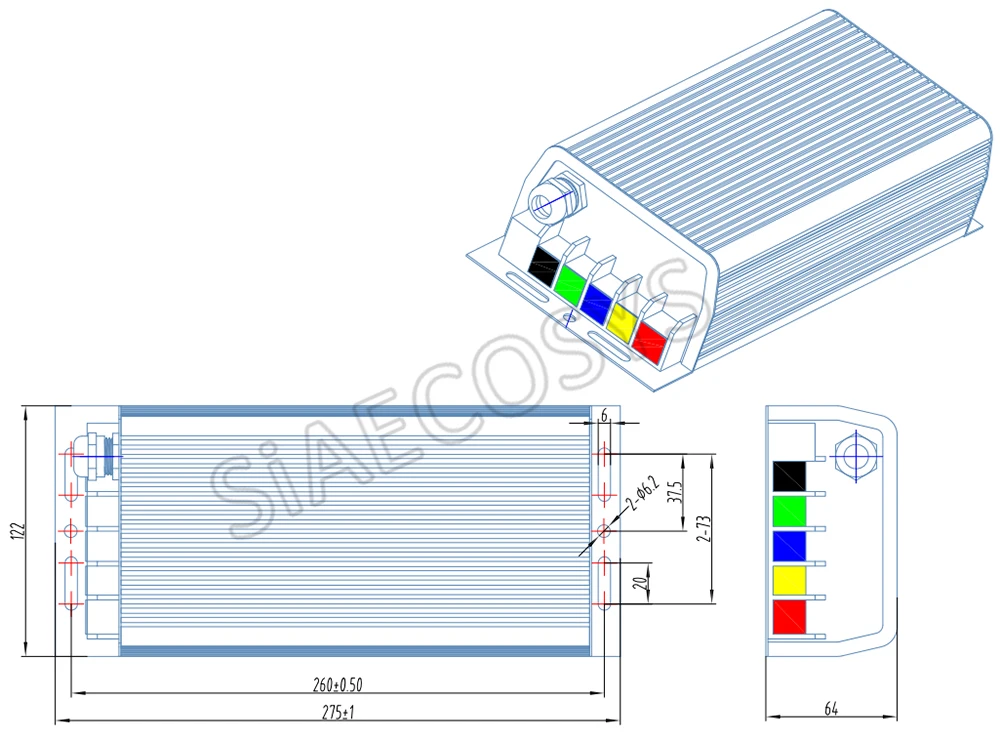

F. Контроллер Sabvoton SVMC чертеж

Вот рисунок контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

Г. Дополнительные Примечания:

1. Все контакты RTN внутренне соединены.

2. Функция измерителя заключается в копировании любого из датчиков Холла.

3. Выше определение контактов предназначено для контроллера классического типа.

Пожалуйста. Сначала свяжитесь с отделом продаж, если вы не знаете, как подключить контроллер к двигателю и другим частям.

Программируемое программное обеспечение и руководство пользователя (перед получением контроллера)

Пожалуйста. Свяжитесь с отделом продаж, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/после получения контроллеров.

Приложение для контроллера SVMC
