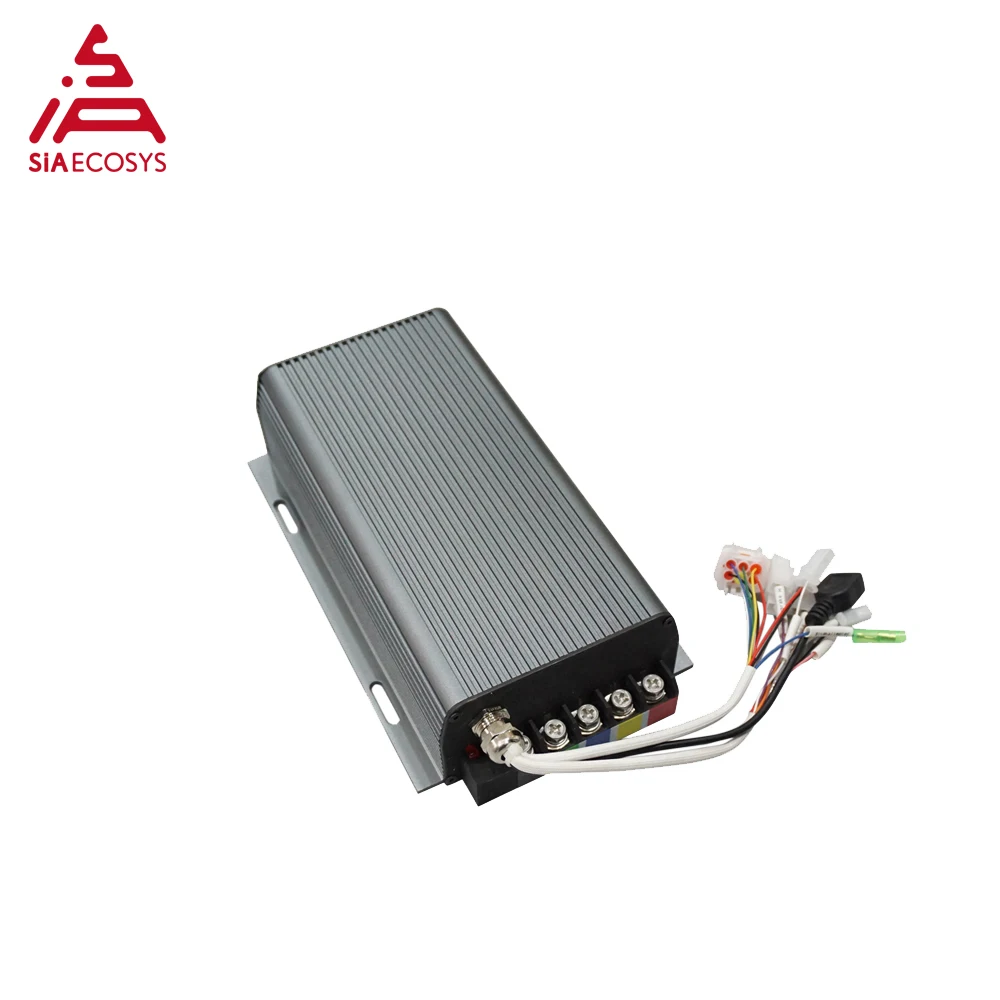

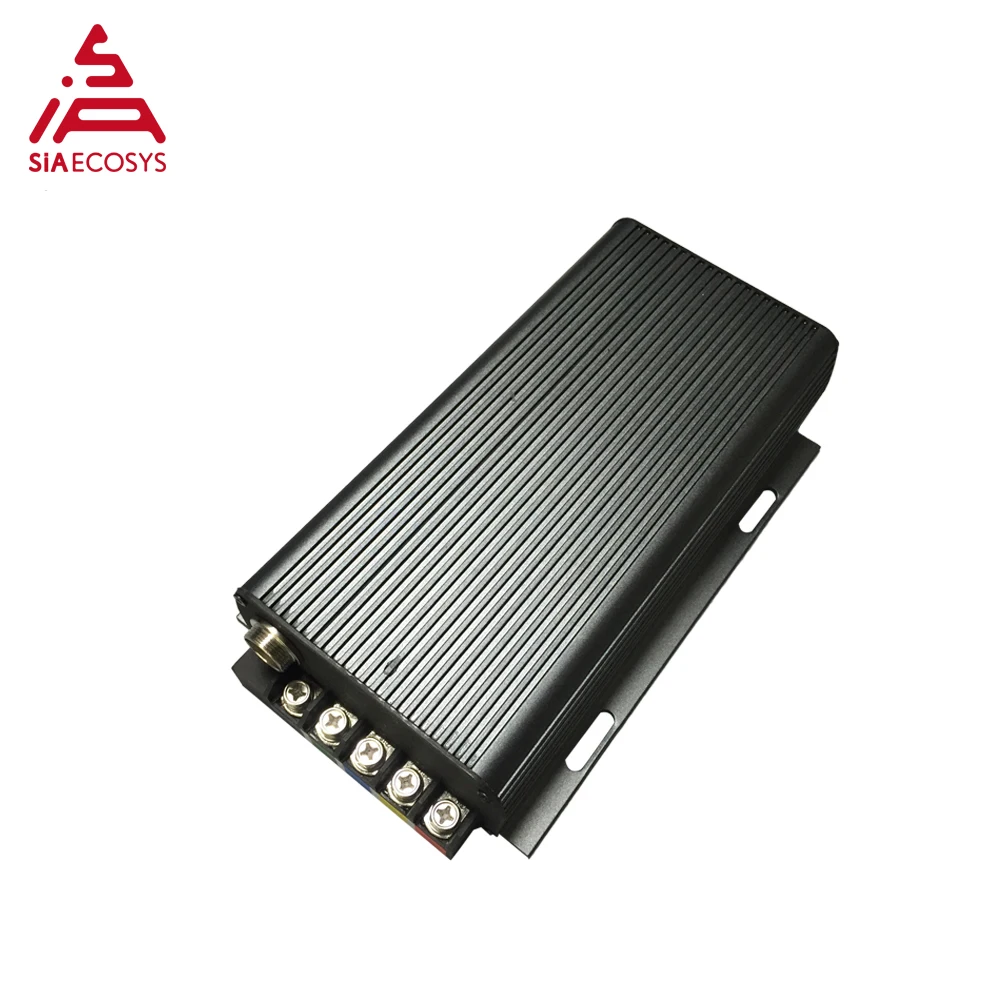

Sabvoton SVMC72200 72v 200A контроллер синусоидальной волны forBLDC мотор контроллер электрический скутер Мотор-концентратор с адаптером bluetooth
Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, которые могут сочетаться с двигателем QS HUB.Если вы хотите сочетать с новым брендом, некоторые параметры должны быть протестированы самостоятельно.
Ключевые особенности
1). Экономически эффективный
2). Он может сочетаться с почти бесщеточным двигателем BLDC
3). Программируемый
4). Синусоидальная волна без шума, тишина во время использования
1). Контроллер синусоидальной волны, программируемый, с функцией regen
2). Предел тока постоянного тока: 200A
3). Макс. Фазовый ток: 450A
4). Напряжение батареи: 24-72 В номинальное, макс. 90 в
5). Термический зонд: KTY83-122

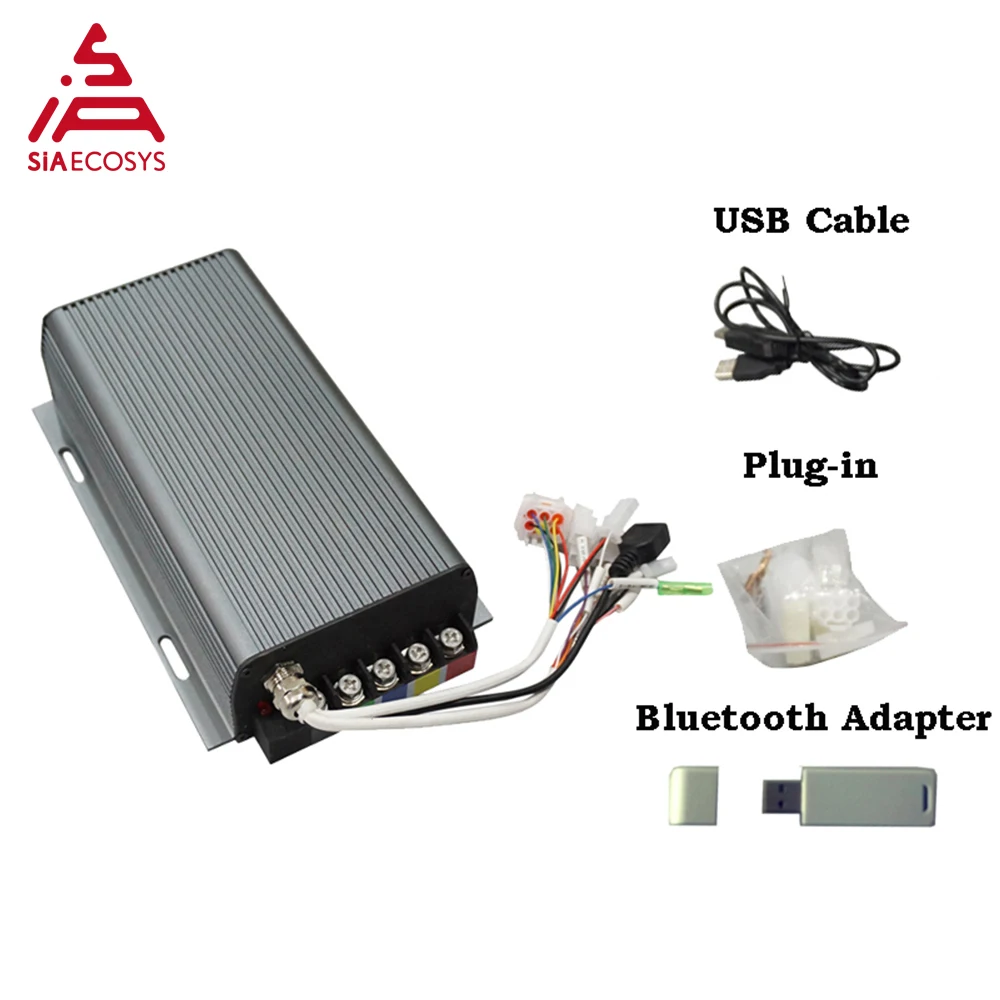

6). В том числе один контроллер + USB кабель конвертера + подходящая вилка
7). Размер контроллера: 283 мм * 147 мм * 62 мм
8). Вес нетто: 3,0 КГ

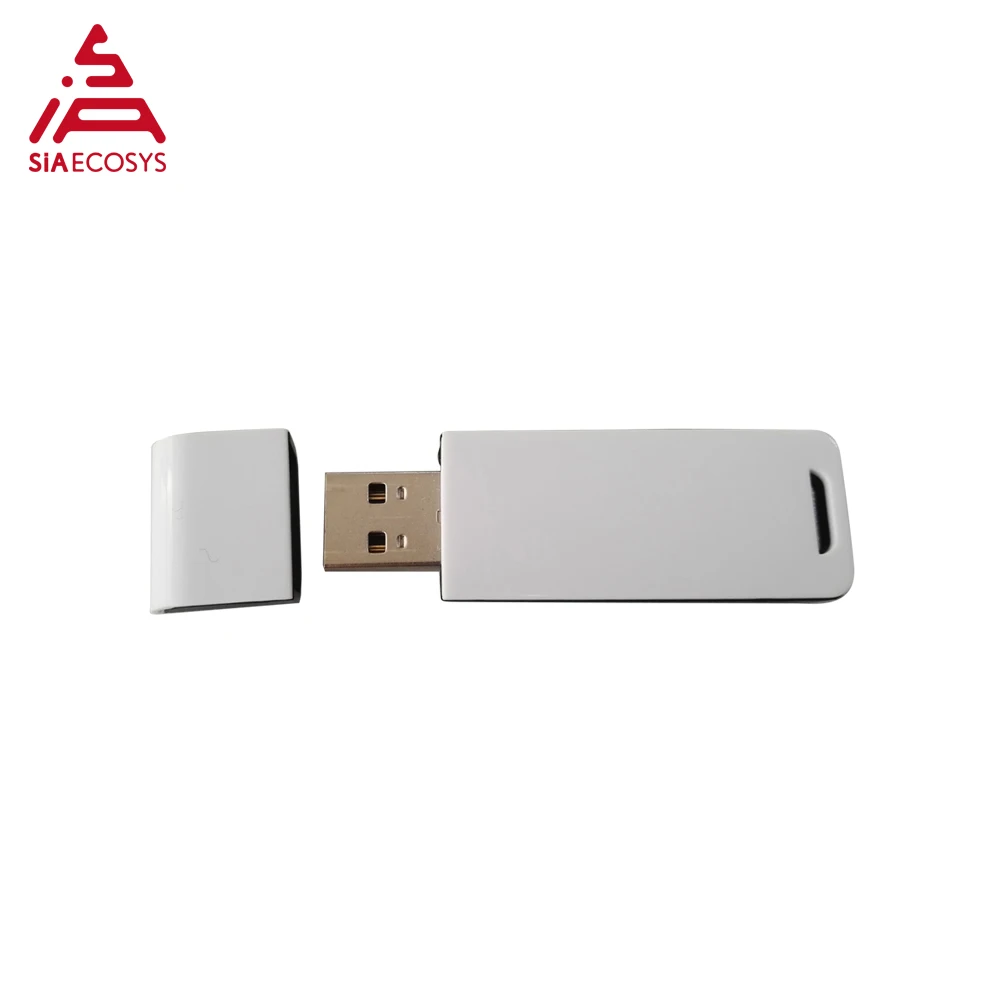

9). По умолчанию включает адаптер bluetooth.
10). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, трехскоростной переключатель, спидометр холла,
Реверс, круиз,
11). Специальные функции: водонепроницаемый, Противоугонный, если нужно, пожалуйста, свяжитесь с продавцом.
Примечания:
1). Мы обновили функцию e-brake 0-5 В.
Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.
Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.
2). Для контроллера типа разблокировки (более высокий ампер), нет гарантийного обслуживания, но мы можем предложить наши предложения для вас.
3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.
4). Пожалуйста, убедитесь, что все соединения верны перед включением.
PS:
1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).
2). Для модели SVMC 60A поддерживается только Классическая функция.
3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.
SVMC Нормальный размер: 247 мм * 146 мм * 62 мм
SVMCxx060 Размер: 215 мм * 146 мм * 62 мм
SVMC96120 Размер: 283 мм * 147 мм * 62 мм
2. Чертеж контроллера:
3.Интерфейс программного обеспечения контроллера Sabvoton
Проводное Соединение:
1,0-5v e-brake определение типа
Красный: тормоз + 5 В
Коричневый: тормозной сигнал
Черный: отрицательный тормоз
2. Определение трех скоростей
Розовый: высокая скорость
Черный: GND
Прозрачный: низкая скорость
Высокое определение тормозного штифта
Фиолетовый: высокий тормоз
3. Определение штифта Холла
Красный: зал + 5 В
Желто-белый: датчик температуры
Черный: зал отрицательный
Желтый: сигнал зала (U)
Синий: сигнал зала (W)
Зеленый: сигнал зала (V)
4. Определение зажигания
Оранжевый: зажигание
5. Определение спидометра зала
Темно-синий: Спидометр Холла
Контроллер может общаться с приложением для телефона.
