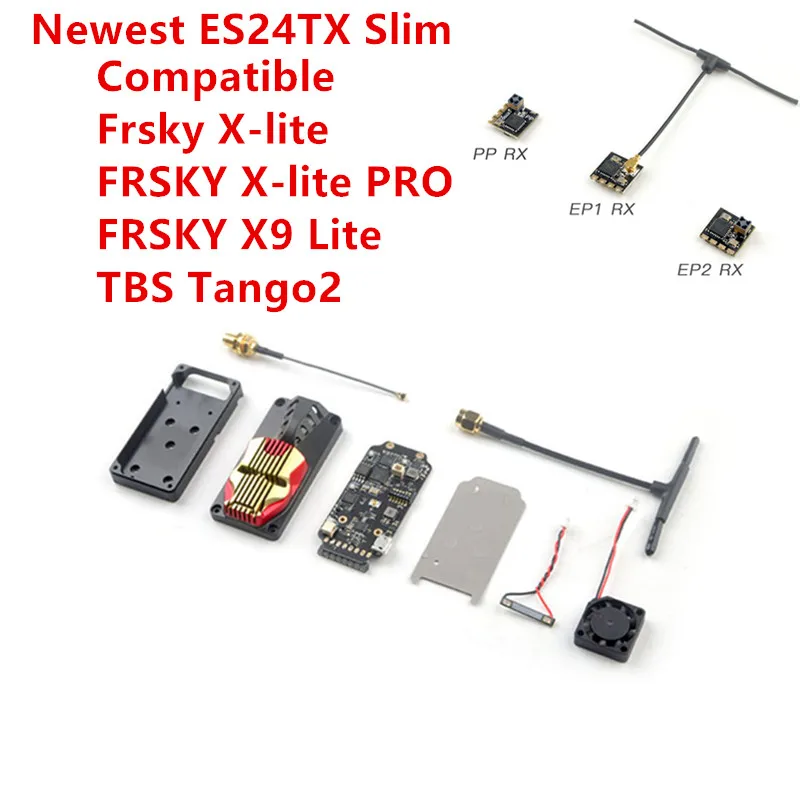

Happymodel 2,4g ExpressLRS ELRS Nano TX модуль ES24TX Slim PRO 250MW для Frsky X-liteX-lite PROX9 Lite TBS Tango2 EP1 EP2 RX

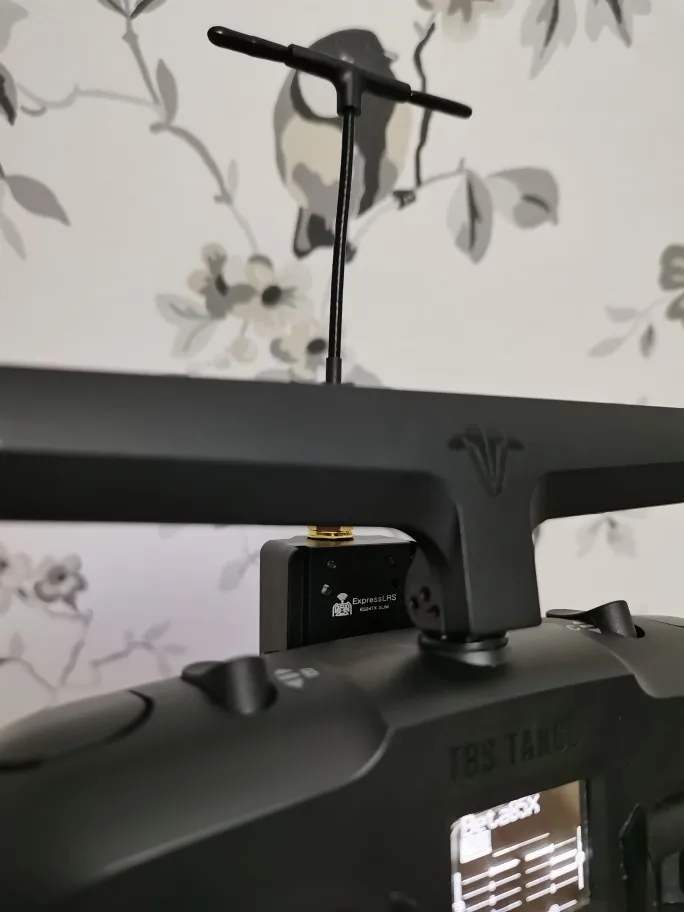

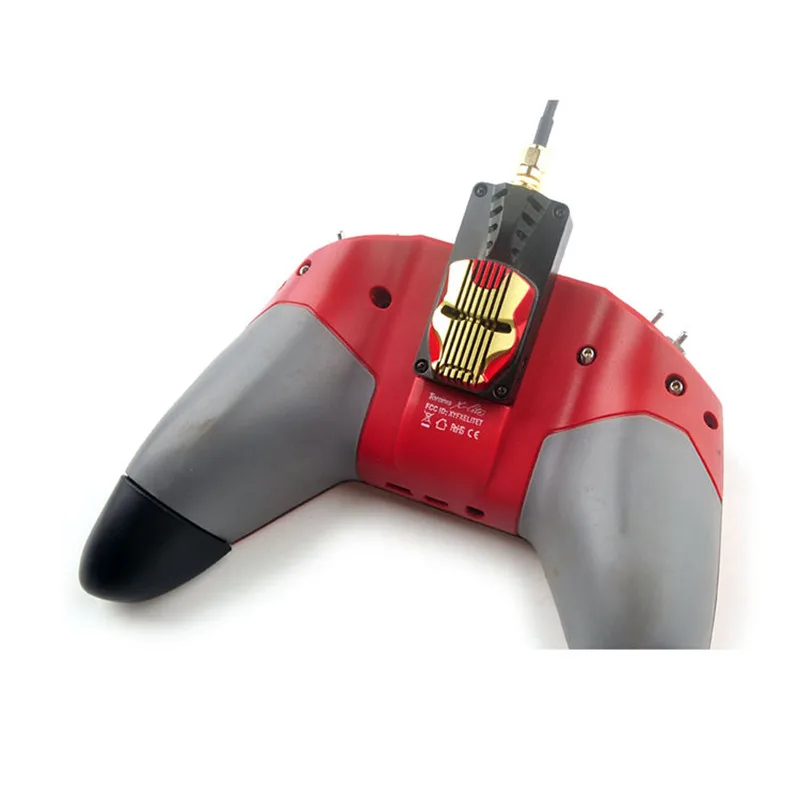

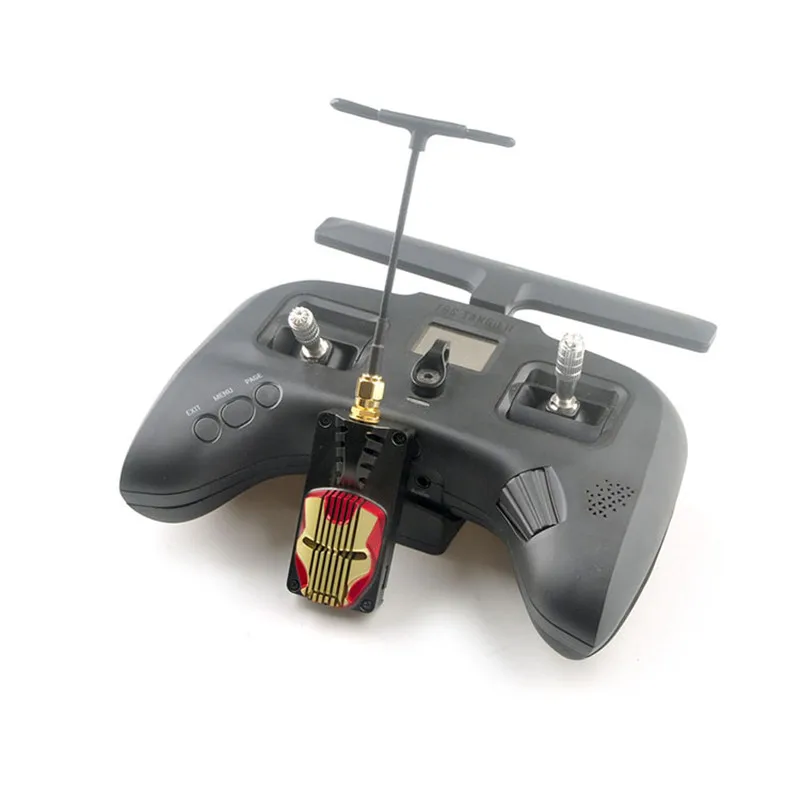

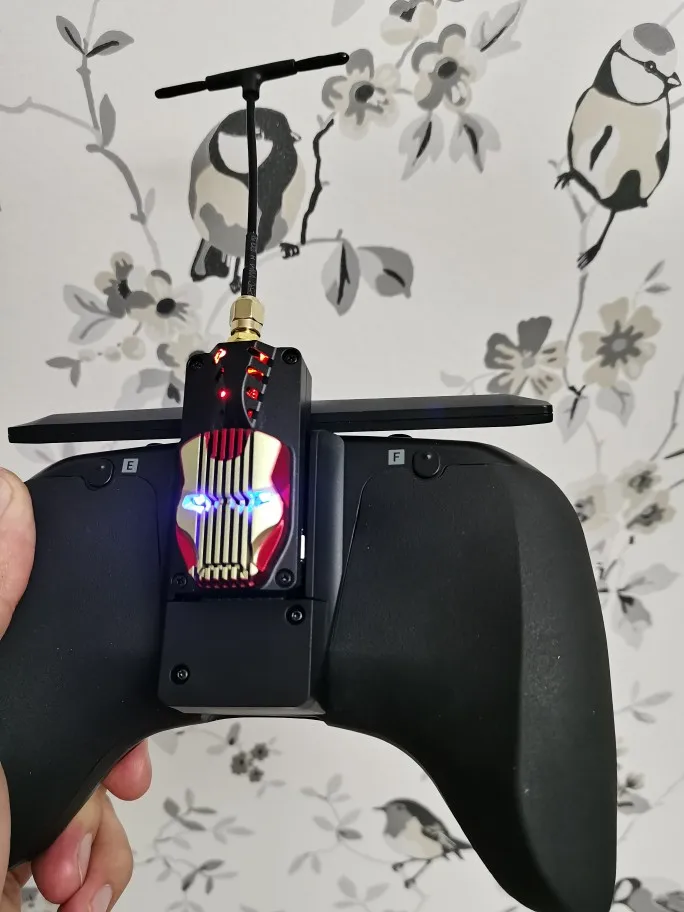

Этот тонкий TX модуль разработан happymodule и основан на открытом source- ExpressLRS, который является очень популярным низкой задержкой и высокой перепрошивкой rf-модуль для RC самолета и FPV гоночного дрона. Его основная аппаратная архитектура-ESP32, ESP8285 и SX1280 RF-чип. Модуль ES24TX Slim-это комплексное решение, которое уже предварительно загружает прошивку Expresslrs и подключается к Frsky X-lite/X-lite pro/X9 Lite , TBS Tango2.

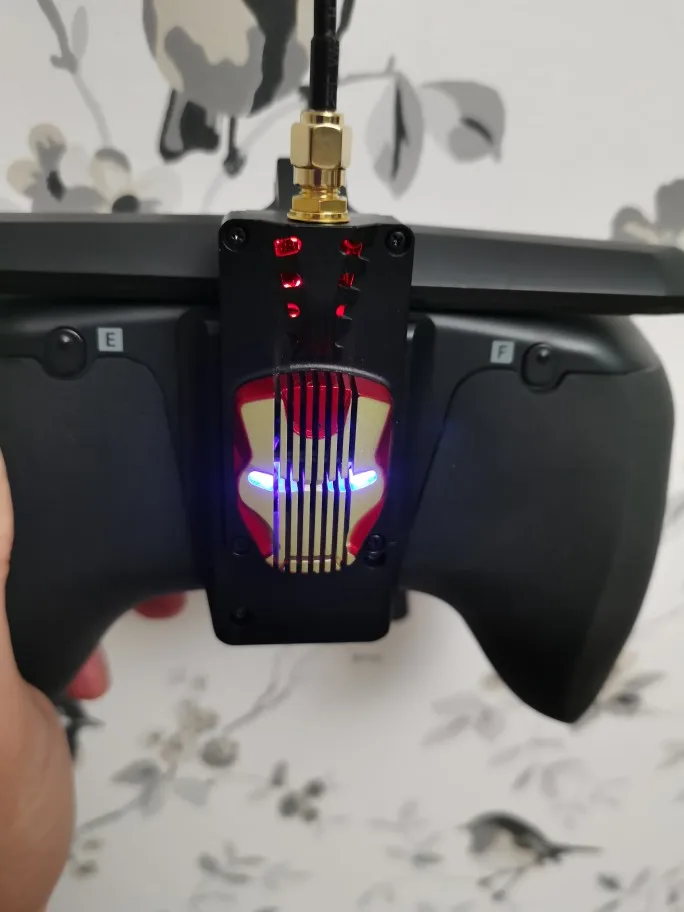

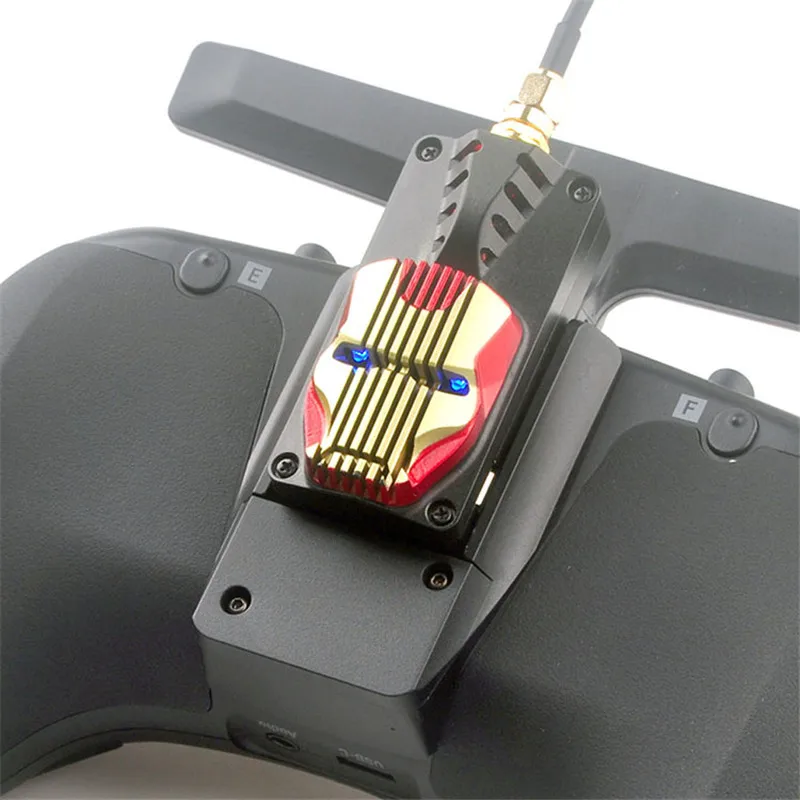

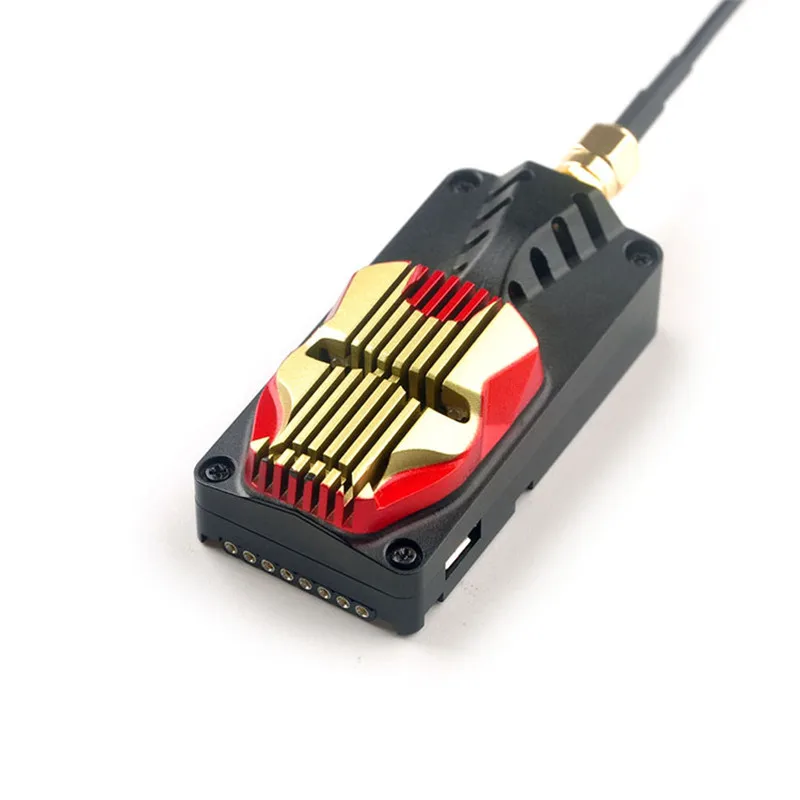

Этот тонкий модуль поставляется с корпусом из алюминиевого сплава и оснащен охлаждающим вентилятором, который автоматически работает, когда модуль работает на 250 мВт.

Особенности:

С открытым исходным кодом ExpressLRS

Большой диапазон, низкая задержка и высокая скорость повторной вспышки

Поддерживает мощность до 250 мВт RF

Телеметрии передача данных поддерживается

Вентилятор охлаждения обеспечивают

ЧПУ Алюминиевый защитный корпус

Технические характеристики:

Домен: ISM2400

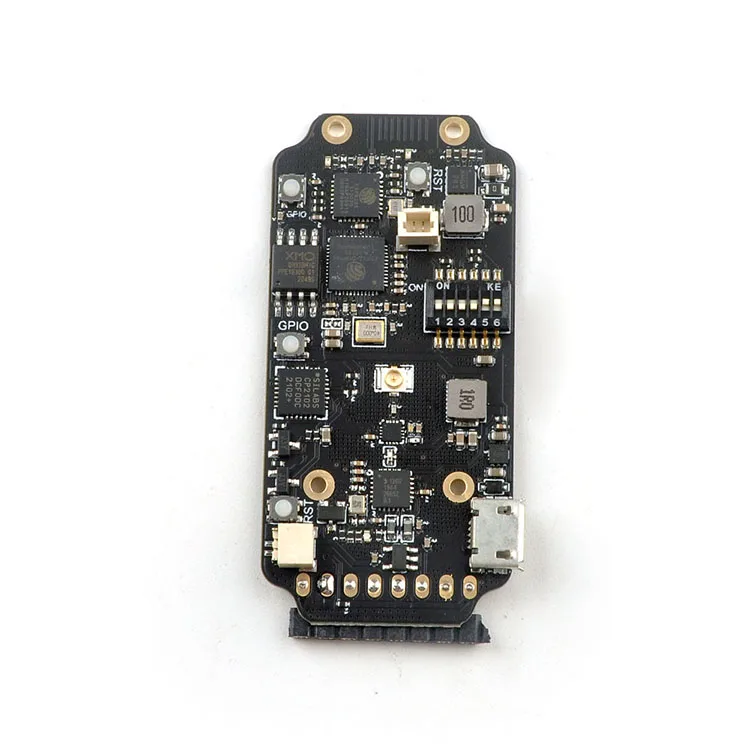

MCU:ESP32 (основной),ESP8285(aux, как espbackpack)

ВЧ-микросхемы: SX1280IMLTRT

Lite Frsky 8pin разъем

Диапазон частот: от 2400 МГц до 2500 МГц

Максимальная частота обновления приема: 500 Гц

Минимальная частота обновления приемника: 25 Гц

Выходная мощность RF: 10 дБм ~ 24 дБм

Напряжение питания: 5v ~ 10v

Вес: 48 грамм (с антенной и корпусом)

Размер: 60 мм * 30 мм * 20 мм (с корпусом CNC)

Коэффициент усиления антенны: 1.87dBi

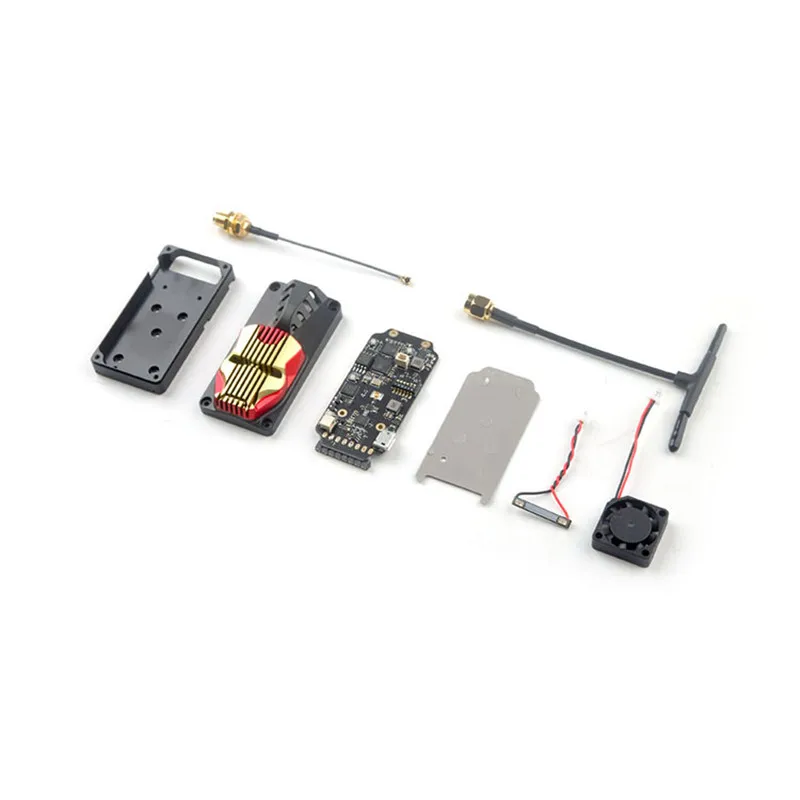

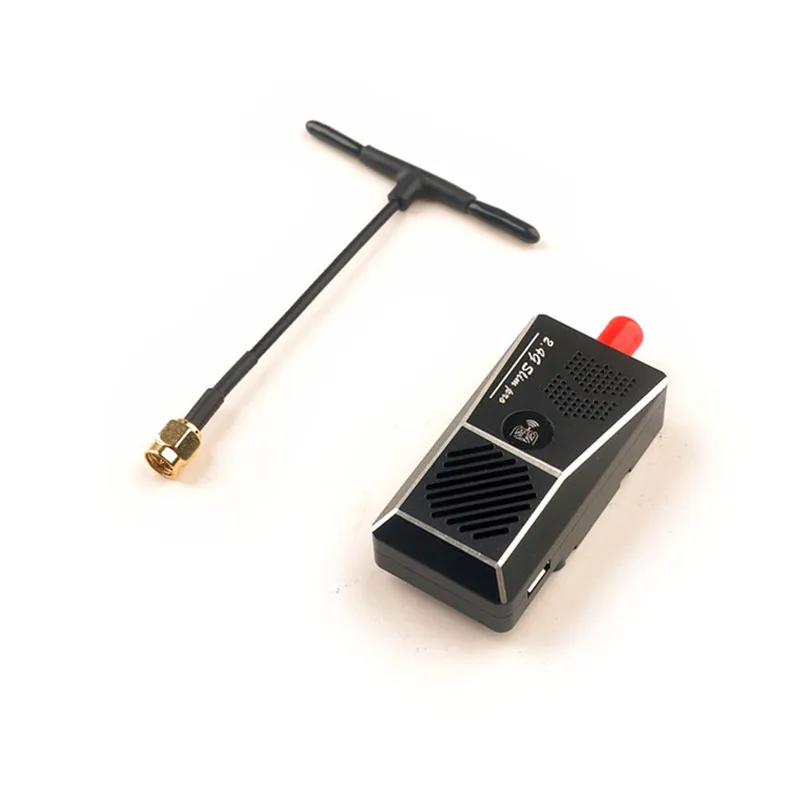

ES24TX Slim В комплект входит:

ES24TX тонкий TX модуль * 1

24TX80 антенна * 1

Корпус из алюминиевого сплава с ЧПУ * 1

Охлаждающий вентилятор * 1

Светодиодная плата * 1

Антенный Кабель-адаптер * 1

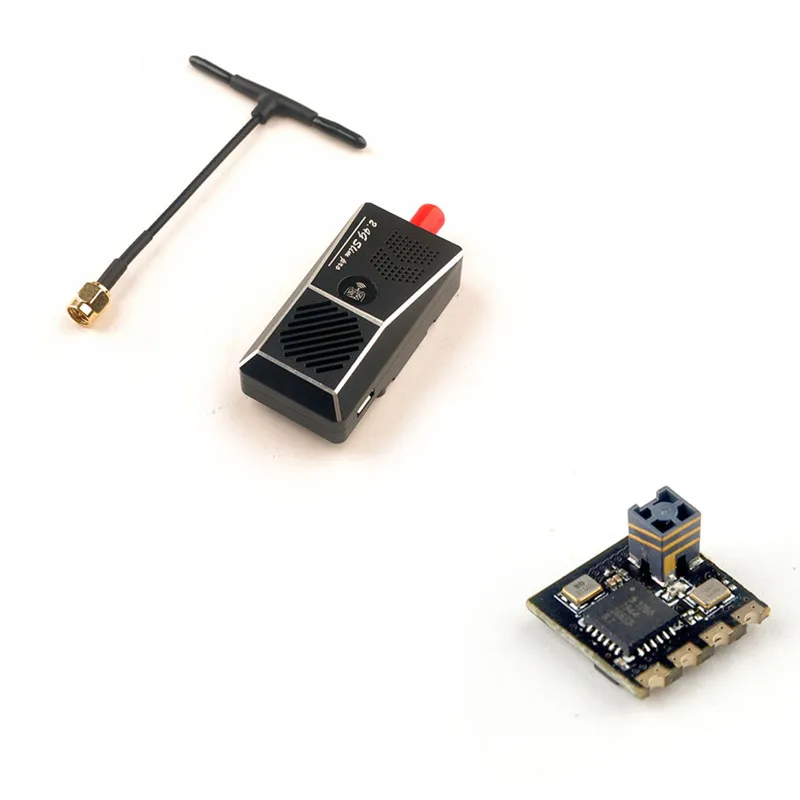

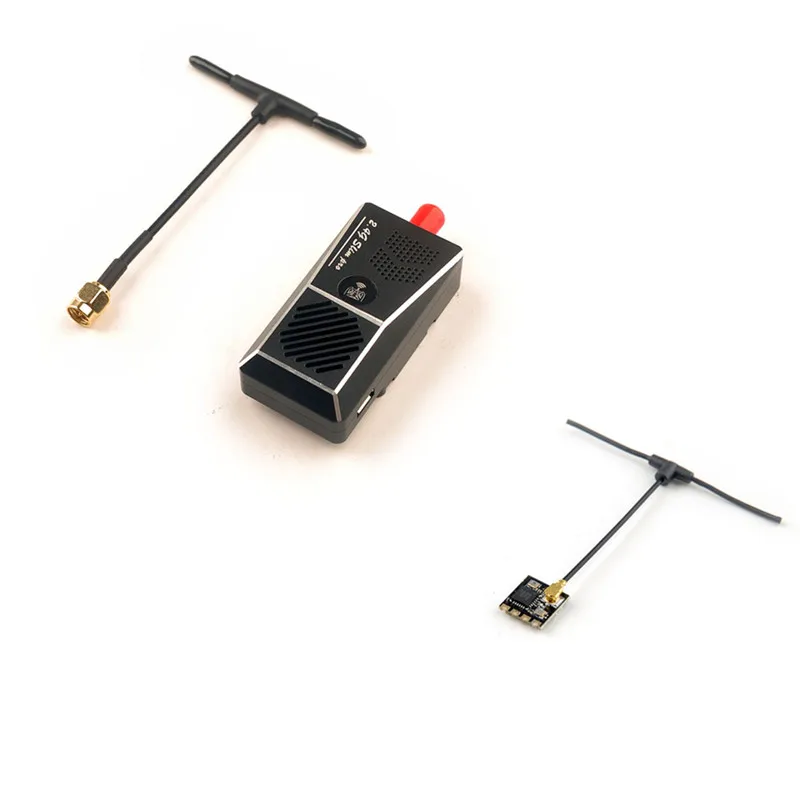

ES24TX Slim EP1 В комплект входит:

ES24TX тонкий TX модуль * 1

24TX80 антенна * 1

Корпус из алюминиевого сплава с ЧПУ * 1

Охлаждающий вентилятор * 1

Светодиодная плата * 1

Антенный Кабель-адаптер * 1

EP1 RX

ES24TX Slim EP2 В комплект входит:

ES24TX тонкий TX модуль * 1

24TX80 антенна * 1

Корпус из алюминиевого сплава с ЧПУ * 1

Охлаждающий вентилятор * 1

Светодиодная плата * 1

Антенный Кабель-адаптер * 1

EP2 RX

Так как официальная программа ExpressLRS perfect еще не была выпущена, наша Предустановленная программа является бета-версией, потому что существует слишком много типов программ бета-версии, вы можете скачать прошивку с нашего сайта или обновить с помощью ExpressLRS configuator, А затем Обновите прошивку через подключение Wi-Fi горячей точки "ExpressLRS TX Module", посетите "10.0.0.1" через браузер (пароль: expresslrs)

Встроенное программное обеспечение цель:

Match совпадение с EP1/EP2 RX

Прошивка RC3 для соответствия с ELRSF4 2G4 Контроллер полета board38866e матч с ELRSF4 2G4

Обратите внимание:

Дефекты окраски корпуса из алюминиевого сплава с ЧПУ приемлемы.

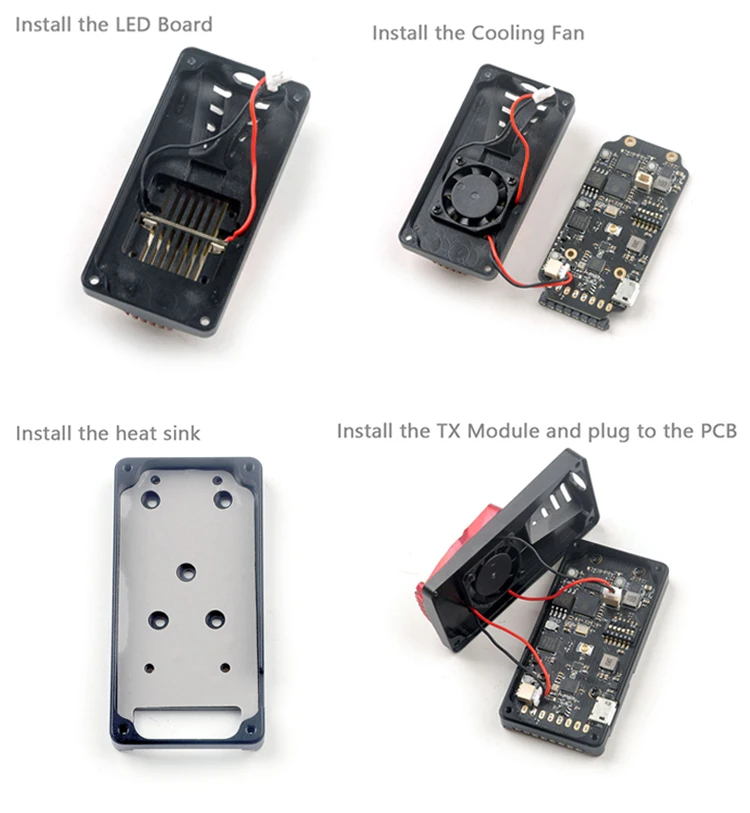

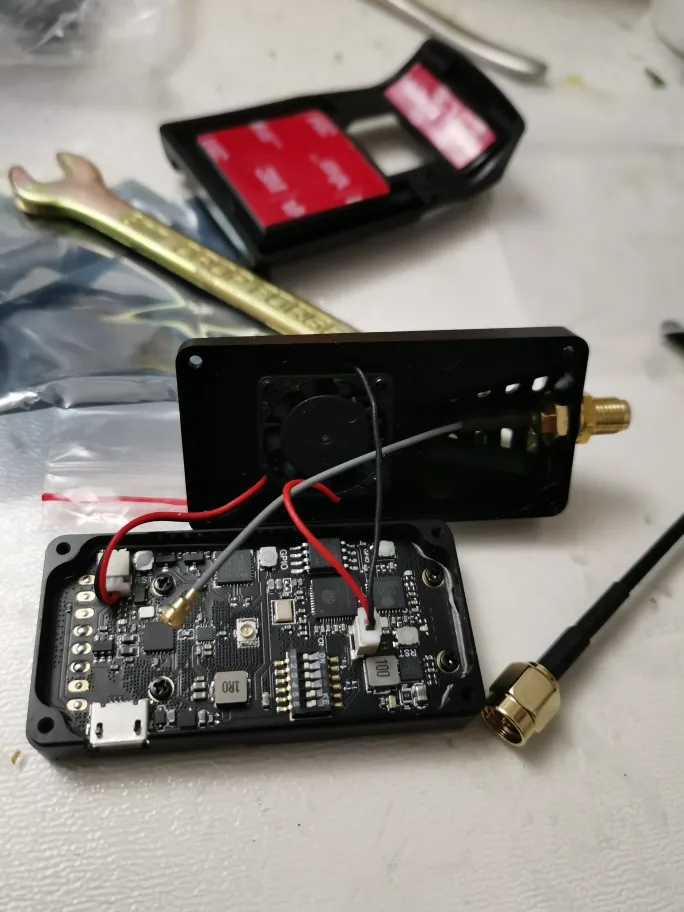

Перед установкой модуля PCB убедитесь, что зафиксированы пластиковые заусенцы сокета.

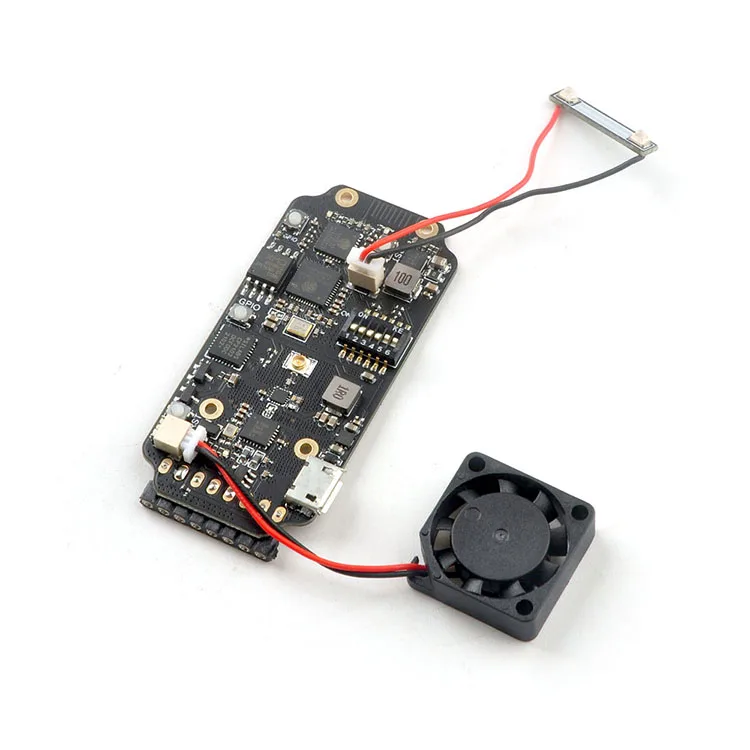

При установке светодиодной платы, пожалуйста, поместите его на место и поместите провод в соответствующий слот, чтобы избежать помех при установке охлаждающего вентилятора.

EP1 EP2 RX

Примечания:

Поскольку официальная идеальная Версия прошивки ELRS еще не была выпущена, в настоящее время наши PP_RX, EP1/EP2 RX и ES24TX предварительно загруженные прошивки все бета-версии, вы можете обновить официальные прошивки, когда доступна официальная идеальная цель.

Более подробная информация: https://github.com/ExpressLRS/ExpressLRS

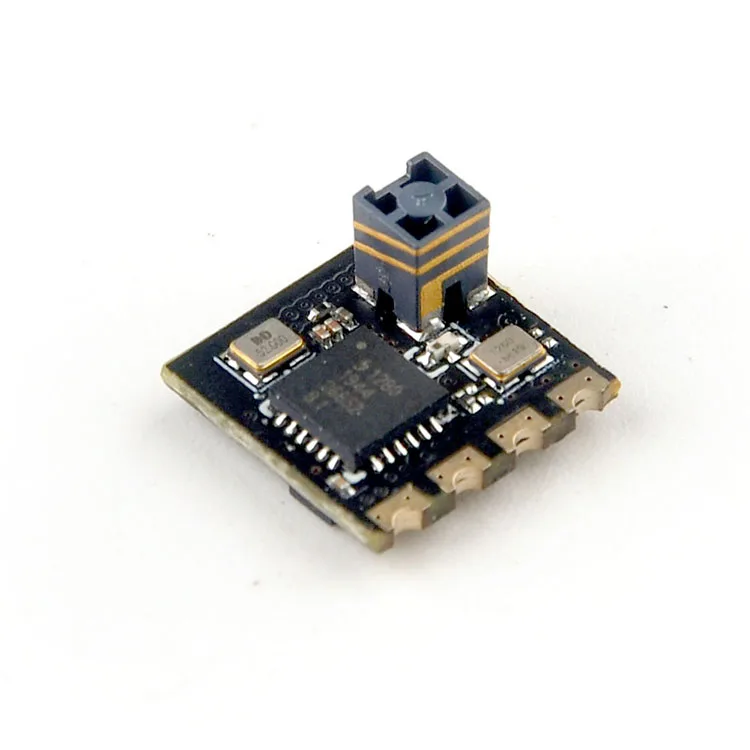

Приемник серии ELRS nano серии Happymodel 2,4 ГГц-это программа с открытым исходным кодом, основанная на ExpressLRS, у нас есть 3 типа rx модуля.

PP RX разработан @ Jye Smith из команды разработки ExpressLRS. Его основная аппаратная архитектура-mmcu и SX1280 RF-чип. Он имеет встроенную керамическую антенну, которая является супер легкой и небольшой по размеру.

На основе PP RX, мы разработали Nano 2,4 GHz rx версии ESP8285 под названием EP1 и EP2. RF модуль EP1/EP2 такой же, как PP RX и использовать MCU ESP8285. Так что вы можете обновить прошивку по WIFI, это слишком просто.

Благодаря модулю RF с низкой задержкой и высокой частотой обновления они очень удобны для FPV Racing и FPV с большим диапазоном. И очень подходит для крошечный WOOP из-за ультра легкого и нано размера.

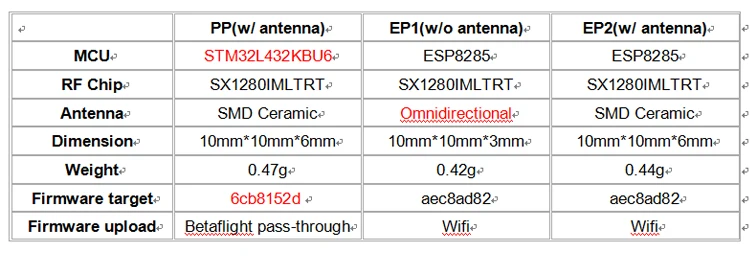

PP(w/антенна) EP1(w/o антенна) EP2(w/антенна)

MCU STM32L432KBU6 ESP8285 ESP8285

ВЧ-микросхемы SX1280IMLTRT SX1280IMLTRT SX1280IMLTRT

Антенна SMD керамическая всенаправленная SMD керамическая

Размер 10 мм * 10 мм * 6 мм 10 мм * 10 мм * 3 мм 10 мм * 10 мм * 6 мм

Вес 0,47 г 0,42 г 0,44 г

Встроенное программное обеспечение цель 6cb8152d aec8ad82 aec8ad82

Загрузка прошивки Betaflight через Wifi

Технические характеристики:

PP_RX

Тип: ISM

STM32L432KBU6 MCU

SX1280IMLTRT радиочастотный модуль

SMD керамическая антенна

Диапазон частот: от 2400 МГц до 2500 МГц

Максимальная частота обновления приема: 500 Гц

Минимальная частота обновления приемника: 25 Гц

Рабочее напряжение: 5 В

Вес: 0,47 грамм

Размер: 10 мм * 10 мм * 6 мм

Пиковое усиление: 3.7dB

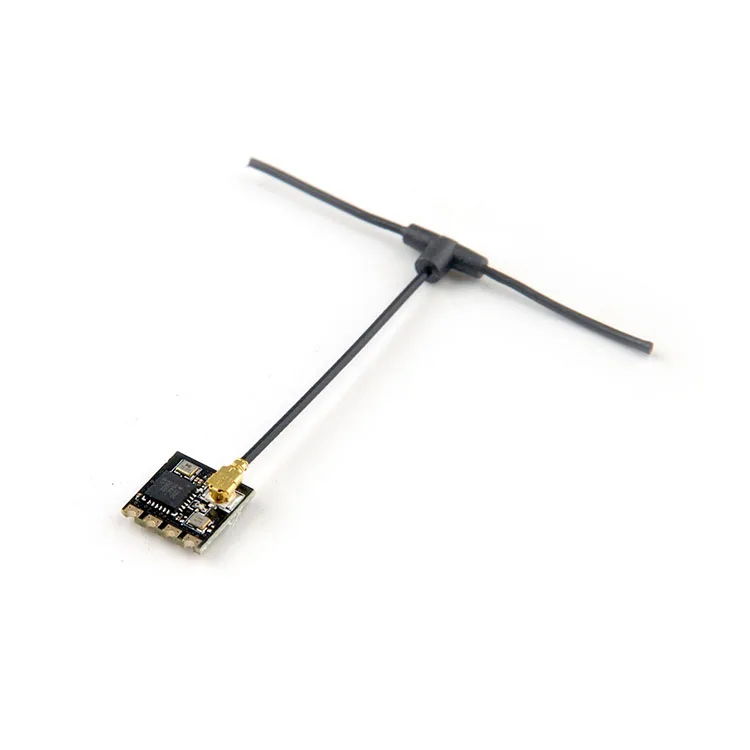

EP1_RX

Тип: ISM

ESP8285 MCU

SX1280IMLTRT радиочастотный модуль

Всенаправленная антенна

Диапазон частот: от 2400 МГц до 2500 МГц

Максимальная частота обновления приема: 500 Гц

Минимальная частота обновления приемника: 25 Гц

Рабочее напряжение: 5 В

Вес: 0,42 грамм (без антенны)

Размер: 10 мм * 10 мм * 6 мм

Пиковое усиление: 2.23dB

EP2_RX

Технические характеристики:

Тип: ISM

ESP8285 MCU

SX1280IMLTRT радиочастотный модуль

SMD керамическая антенна

Диапазон частот: от 2400 МГц до 2500 МГц

Максимальная частота обновления приема: 500 Гц

Минимальная частота обновления приемника: 25 Гц

Рабочее напряжение: 5 В

Вес: 0,44 грамм

Размер: 10 мм * 10 мм * 6 мм

Пиковое усиление: 3.7dB

Привязать процесс производства:

1. Подайте питание на PP/EP1/EP2 rx, подождите, пока светодиод на RX выключен, немедленно выключите питание, а затем повторите снова вышеуказанные шаги. Когда RX включается в третий раз, светодиодный индикатор начнет дважды мигать, что означает, что RX переходит в режим привязки

2. Вставьте модуль ES24TX или другой модуль DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний режим RF для протокола CRSF, затем вы можете найти ELRS меню из радиосистем (нужно копировать ELRS.LUA файл для sd-карт инструменты сначала), введите в ELRS и нажмите [Bind], Светодиодный индикатор на RX модуле будет твердым, если его связать успешно.

3. Значения светодиодного состояния приемника:

PP RX: LED solid означает успешную привязку или соединение; LED двойная вспышка означает в режиме привязки; Светодиодная вспышка медленно означает отсутствие подключения сигнала от модуля TX

EP1/EP2 RX: светодиодные Твердые означает, что соединение успешно или соединение установлено; СВЕТОДИОДНЫЕ двойные вспышки означает в режиме привязки; Светодиодная вспышка медленно означает отсутствие подключения сигнала от модуля TX; светодиодная вспышка быстро означает, что в режиме точки доступа Wi-Fi вы можете подключить Wi-Fi RX и обновить прошивку RX через посещение 10.0.0.1 (пароль: expresslrs)
