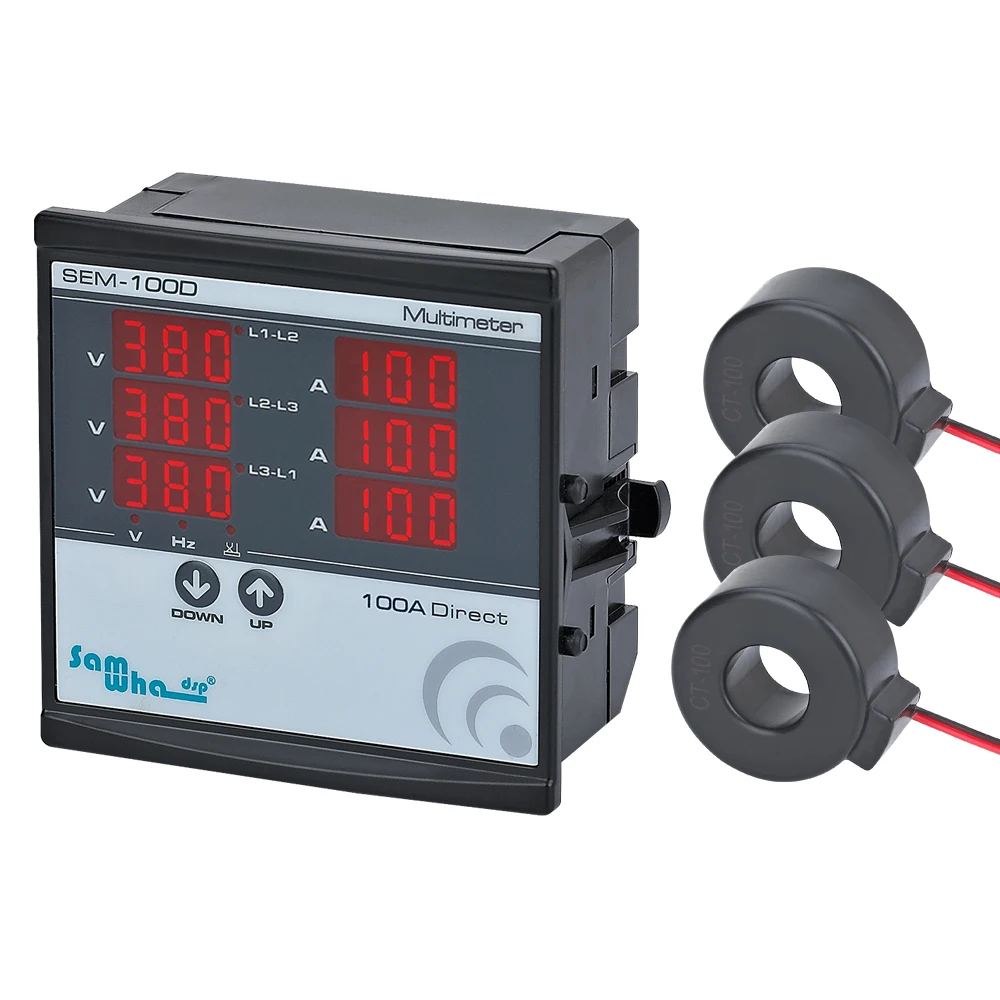

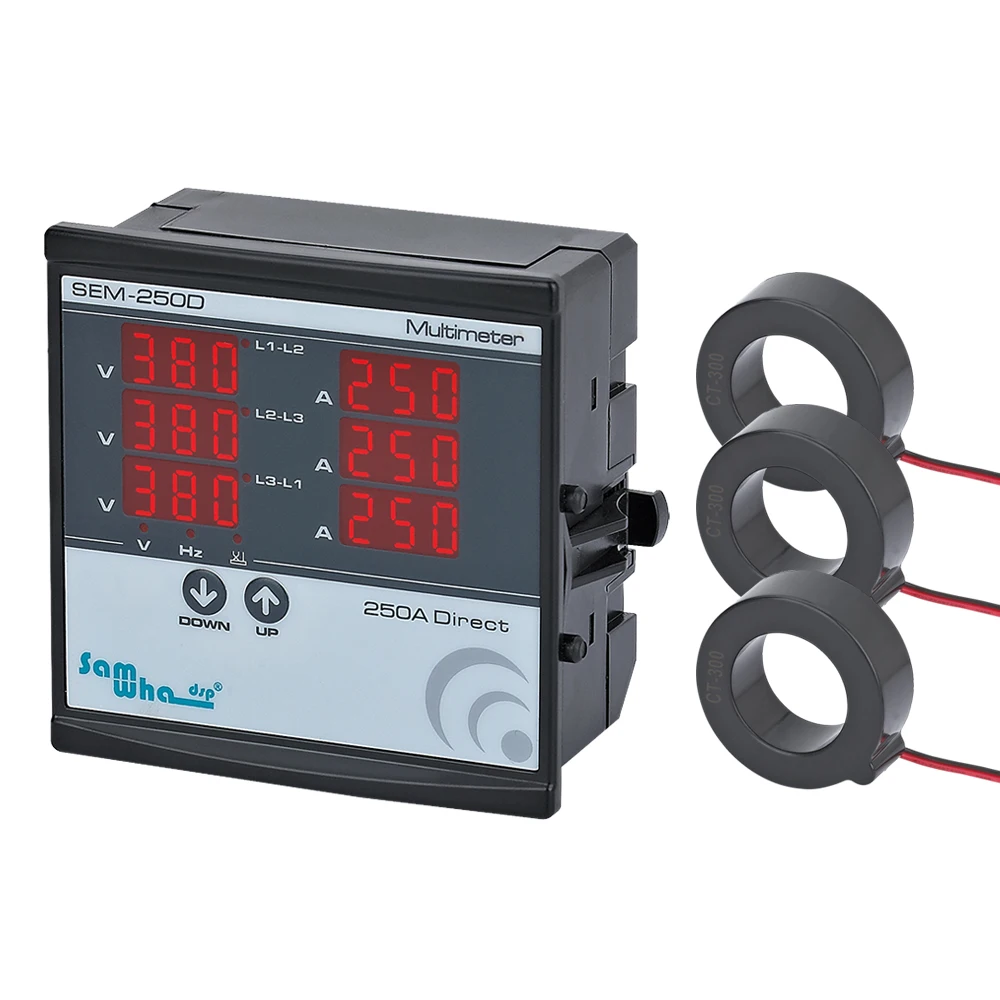

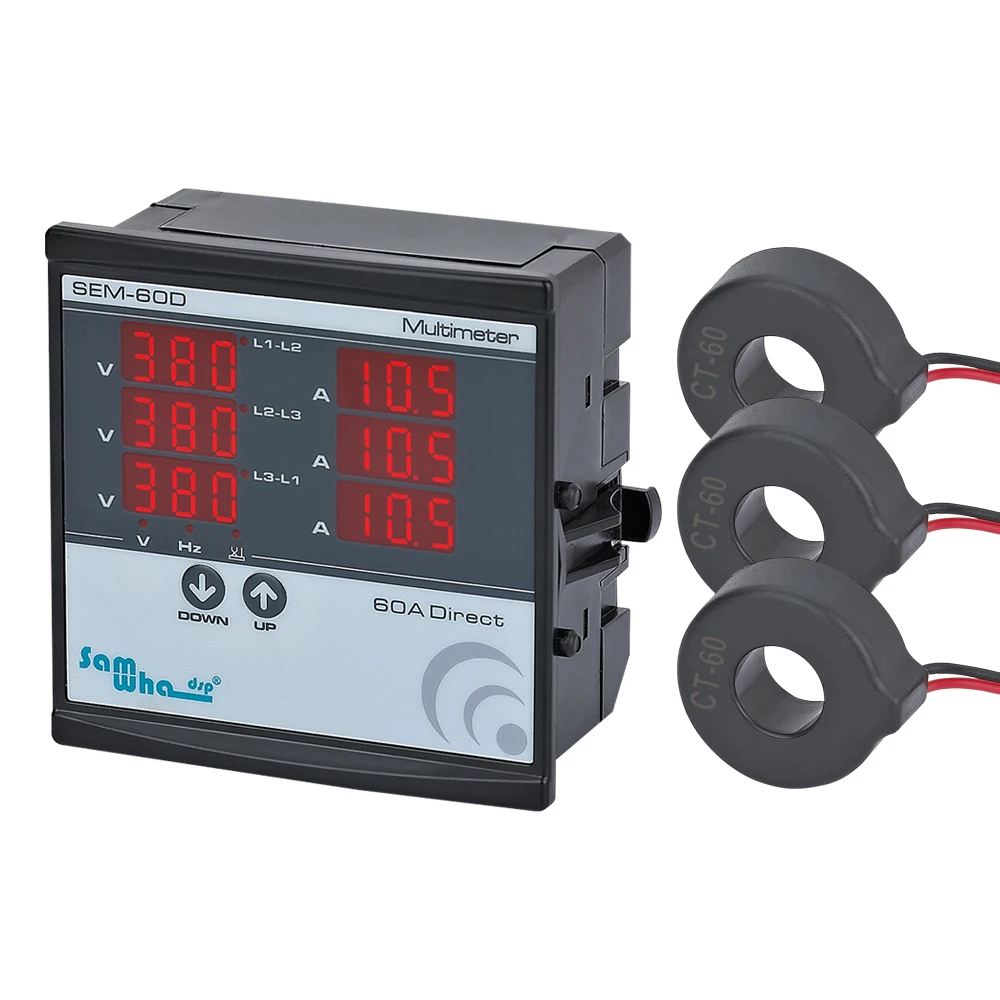

Цифровой мультиметр Samwha-Dsp SEM-XXD, содержит 3 C.T, трехфазное напряжение (L-L),(L-N), ампер, частота, отображение последовательности фаз

Общие

Мультиметр SEM-60D/100D/250D предназначен для отображения 3-фазного тока, напряжения и частоты.

Использование и принцип работы

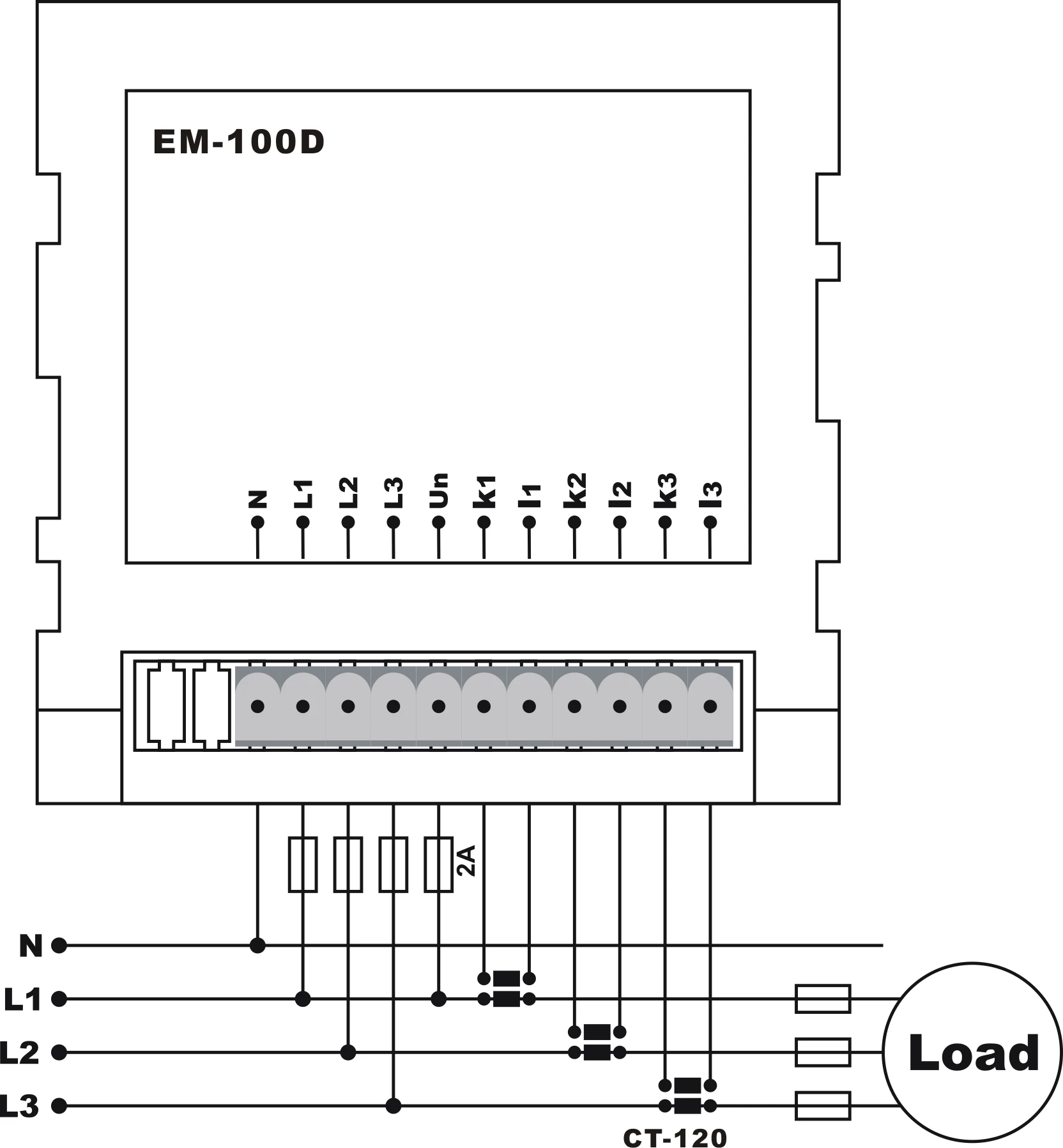

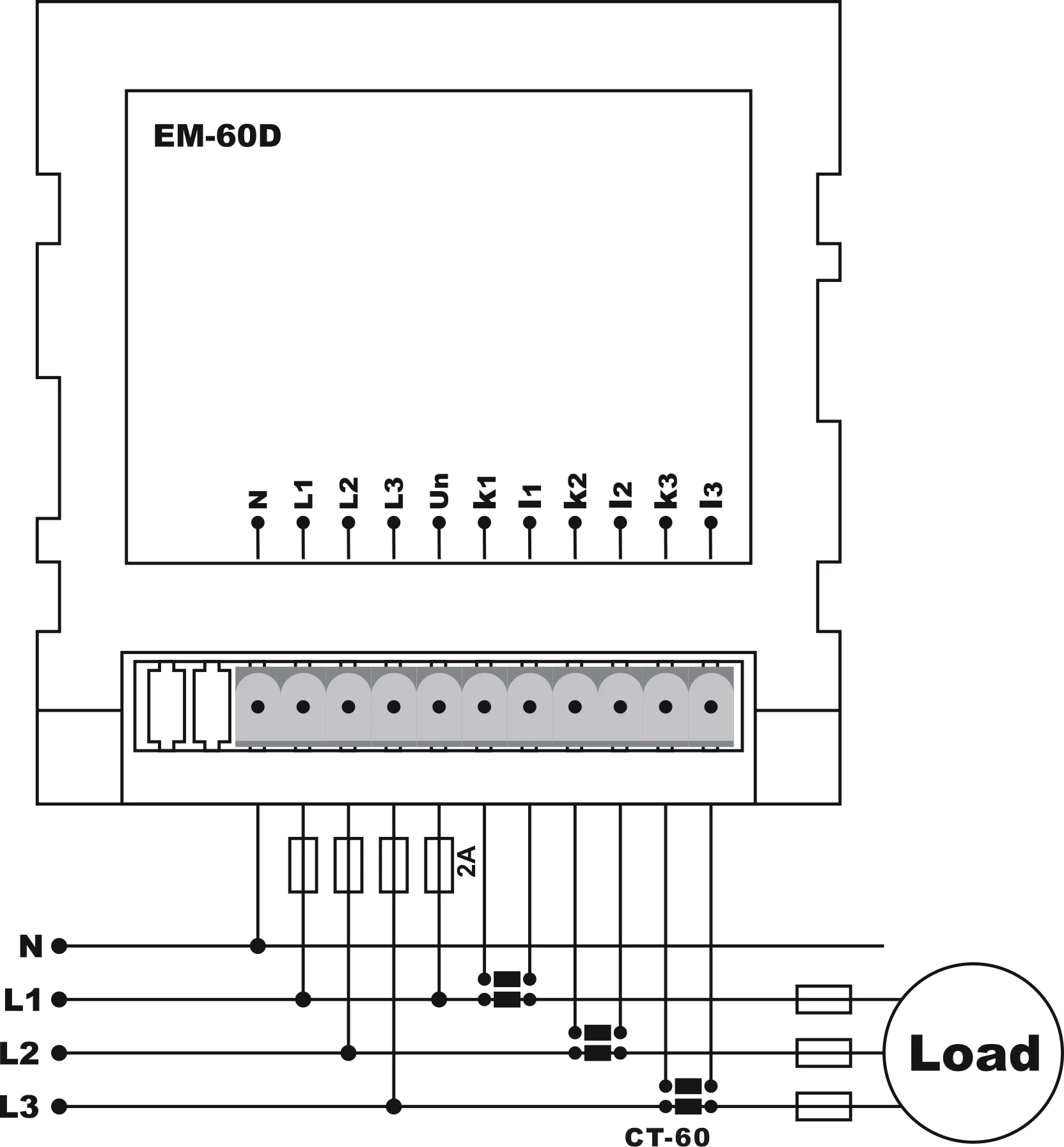

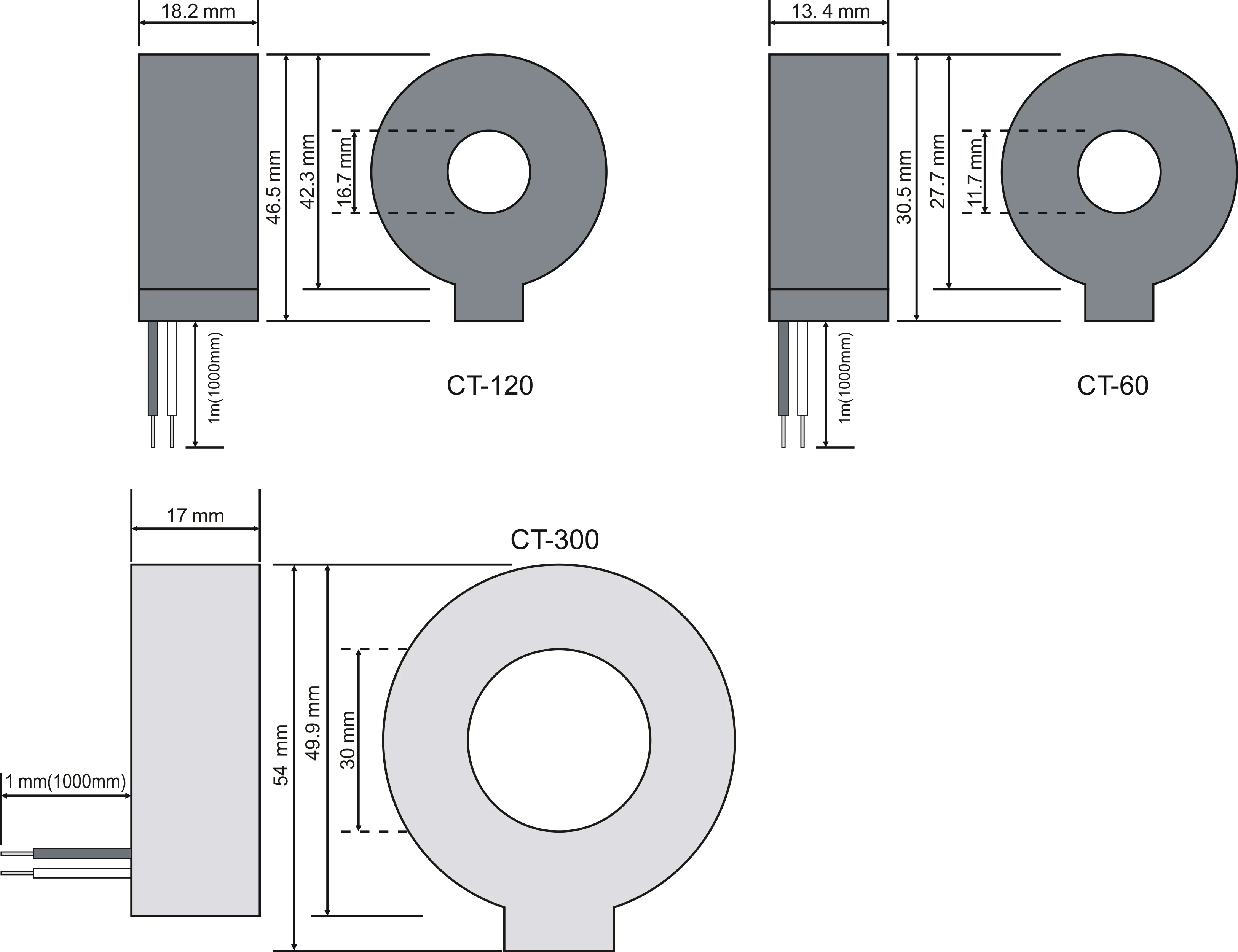

Сделайте соединения согласно схеме. Подключите трансформаторы тока перед электрическими зарядками для подключения к системе.SEM-60DИспользуйте 3 трансформатора тока CT-60(1-63 а), поставляемых с устройством. Подключите провода трансформатора тока к k-1Клеммы устройства. Устройство автоматически отображает текущее значение без каких-либо настроек. Поэтому не используйте трансформаторы различных брендов и моделей. Если устройство заряжено, оно показывает на дисплеях фазонейтральные, фазовые напряжения, частоту, последовательность фаз и значения тока.SEM-100DИспользуйте 3 трансформатора тока CT-120(10-100 А), поставляемых с устройством. Подключите провода трансформатора тока к k-1Клеммы устройства. Устройство автоматически отображает текущее значение без каких-либо настроек. Поэтому не используйте трансформаторы различных брендов и моделей. Если устройство заряжено, оно показывает на дисплеях фазонейтральные, фазовые напряжения, частоту, последовательность фаз и значения тока.SEM-250DИспользуйте 3 трансформатора тока CT-300(10-250 А), поставляемых с устройством. Подключите провода трансформатора тока к k-1Клеммы устройства. Устройство автоматически отображает текущее значение без каких-либо настроек. Поэтому не используйте трансформаторы различных брендов и моделей. Если устройство заряжено, оно показывает на дисплеях фазонейтральные, фазовые напряжения, частоту, последовательность фаз и значения тока.Вы можете видеть частоту между фазой и фазой, фазой и нейтральной в первой группе отображения. Когда показаны значения напряжения (в), включается светодиод. При нажатии кнопки вверх можно увидеть диапазон фазы. При отображении значений фазы вы можете видеть светодиоды на фазе. При нажатии кнопок theup вы можете увидеть значение частоты и загорится светодиод Гц.Последовательность фаз: если последовательность фаз обратная, вы можете увидеть (X) светодиод попадает, который происходит в первой группе дисплея.

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводник или химикаты, которые могут повредить устройство.Убедитесь, что устройство работает после очистки.

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите переключатель и автоматический выключатель рядом с устройством, оператор можетЛегко добраться.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un)....... : 140 в-270 В переменного токаРабочая частота .......... : 50/60 Гц.Рабочая мощность .................. : <6ваРабочая температура ..... : -20 °C ..... + 55 °CДиапазон измерения напряжения ..... : 1 В-500 В переменного токаДиапазон измерения .......... : 60D (1-63а), 100D(10-100A), 250D(10-250A)Точность измерения ..... : ± % 1Дисплей ......................: (3 цифры) 6 дисплеев + 9 светодиодовТип соединения. : Вставной терминалДиаметр кабеля .................... : 1,5 мм ²Вес. : Макс. 325гр.Размеры отверстий панели ................... : 91x91 ммМонтаж .............................. : Передняя панельРабочая высота ............. : <2000 метра
