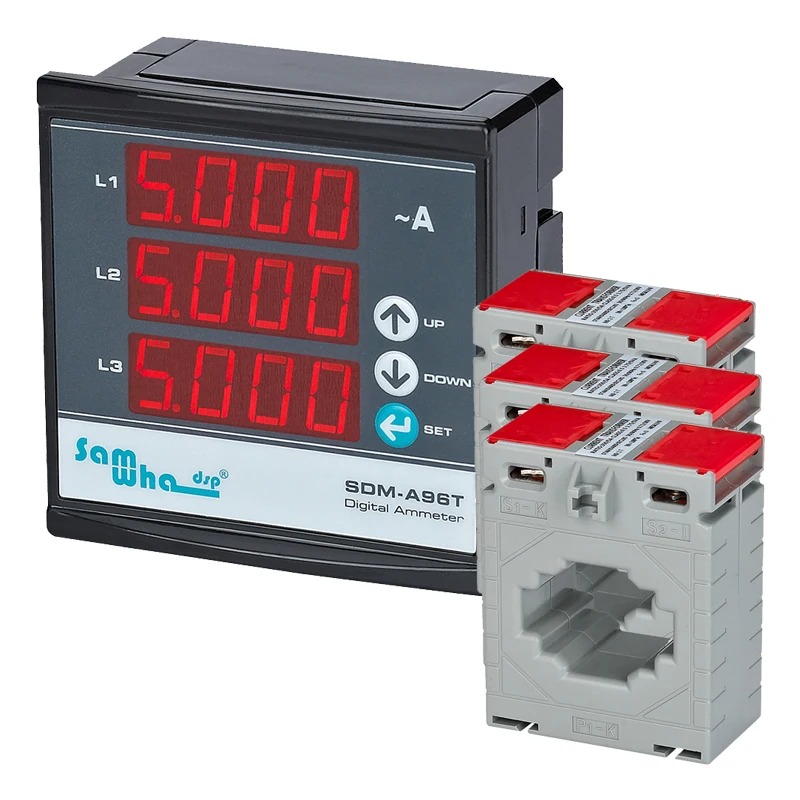

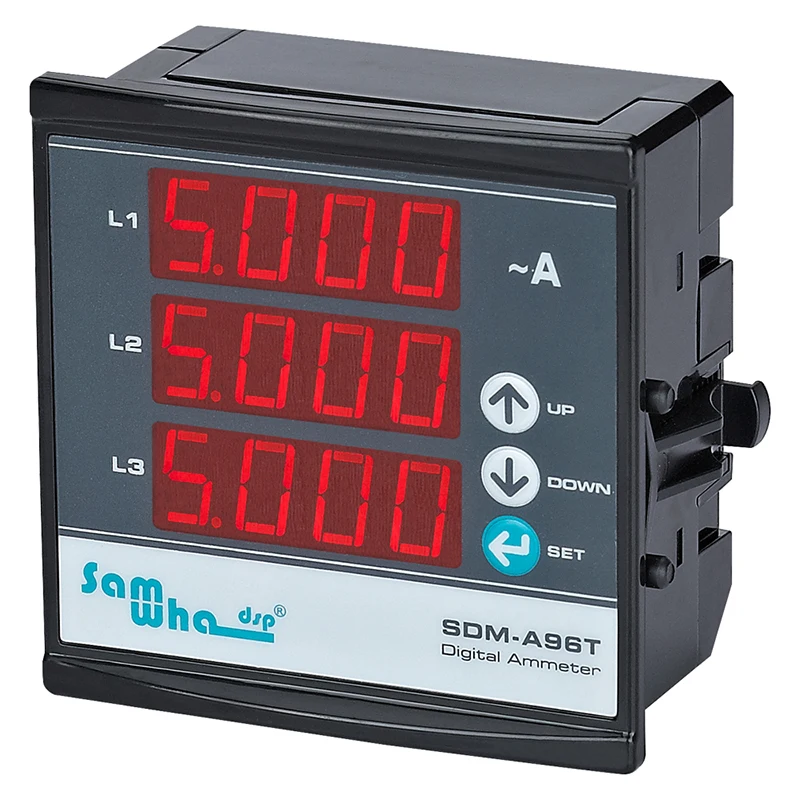

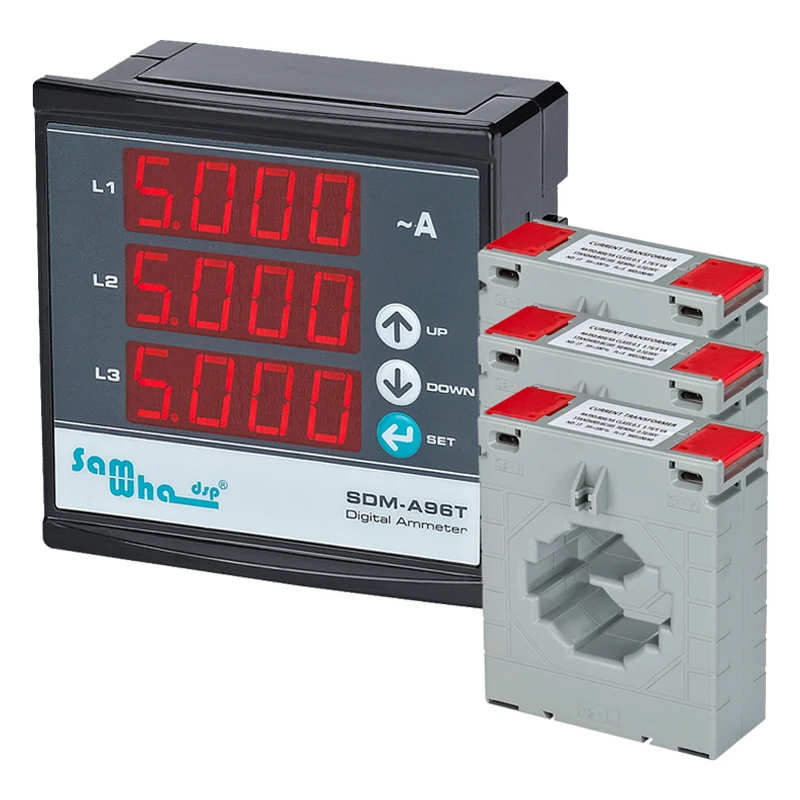

Samwha-Dsp SDM-A96T Цифровой трехфазный амперметр, тонкий компактный, светодиодный панельный измеритель

Общий

Предназначен для мониторинга тока электрического заряда любой системы.

Использование и принцип работы

Сделайте соединения в соответствии со схемой. Сделайте подключения трансформаторов тока, используемых для амперметра перед электрическим зарядом, который требуется для измерения в системе. Трансформаторы тока не чувствуют ток электрического заряда, который подключен перед ними.Поставьте заряд максимум 5А. В противном случае устройство может быть повреждено или может вызвать ошибку.Нажмите кнопку меню на 2 секунды при включении питания. Установите значение трансформатора тока с помощью кнопок «вверх»-«вниз» и нажмите кнопку «Меню» еще раз в течение 2 секунд, чтобы записать настройки. Вы можете увидеть текущее состояние системы.

Обслуживание

Выключите устройство и отпустите от подключений. Очистите ствол устройства тампоном. Не используйте проводник или химические вещества, которые могут повредить устройство.Убедитесь, что устройство работает после очистки.

Предупреждения

Используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите выключатель и автоматический выключатель в сборе.Поставьте выключатель и автоматический выключатель рядом с устройством, оператор можетДоставать легко.Отметьте выключатель и автоматический выключатель как отпускающее соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 150 в-270 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность... ....... : <4 ваРабочая температура .. : -20 °C ..... + 55 °CДиапазон измерений (L-N)........... : 5-300 В переменного тока (L1 должен бытьНе менее 140 в)Meas. Диапазон .....................:100mA-5.5A ACТочность измерения .. : ± % 1В. Т. Соотношение .......................... : 5/5А... 5000/5АДисплей. : 3*4 цифровой дисплей 14 ммТип соединения. : Вставной терминалДиаметр кабеля ................. : 1 5мм м²Вес. : Макс. 300гр.Размеры отверстий панели... : 91x91 ммМонтаж ........................... : На передней панелиРабочая высота .......... : <2000 метра

Размеры

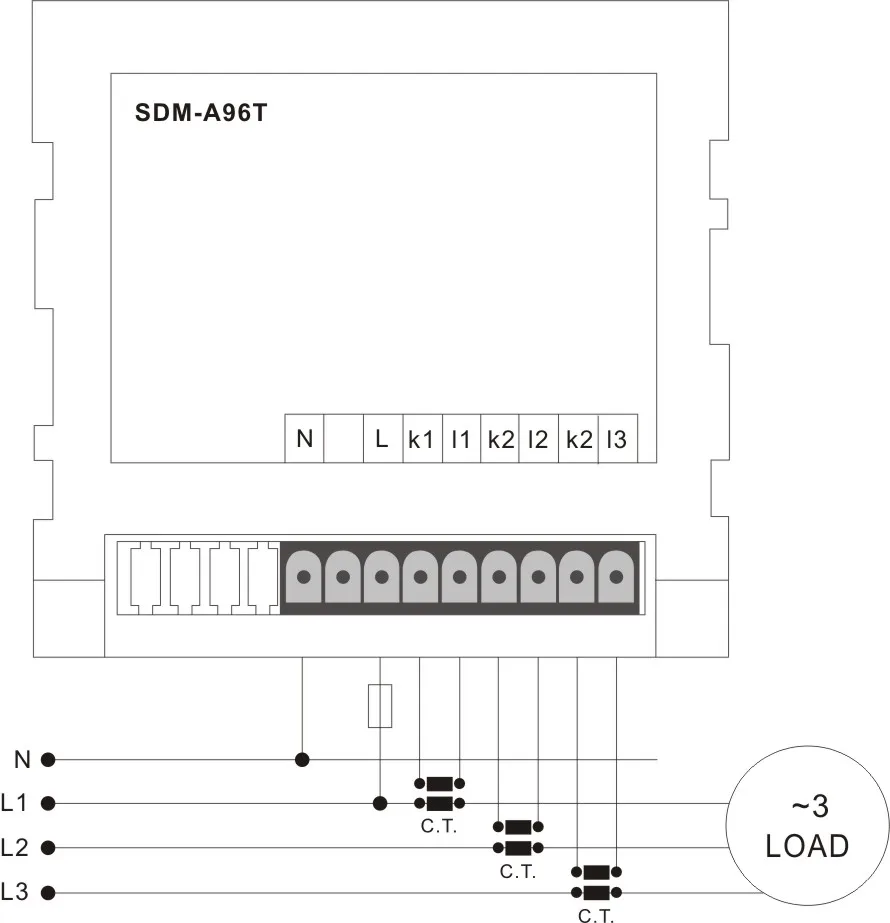

Схема подключения

Схема подключения
