Samwha-Dsp DAV-60100250 цифровой амперметр и вольтметр с внешним C.T

Общие

1,4-амперметры предназначены для отслеживания значений переменного тока и напряжения нагрузками.

Использование и принцип работы

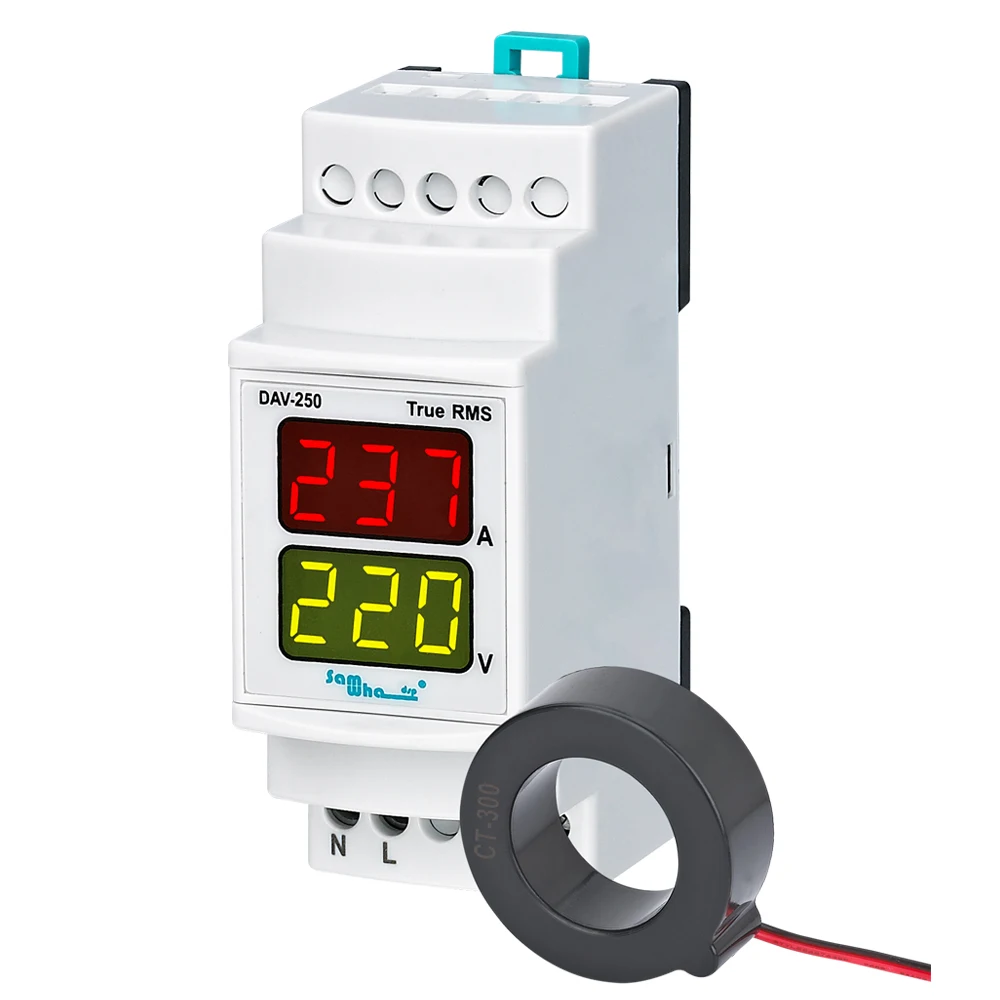

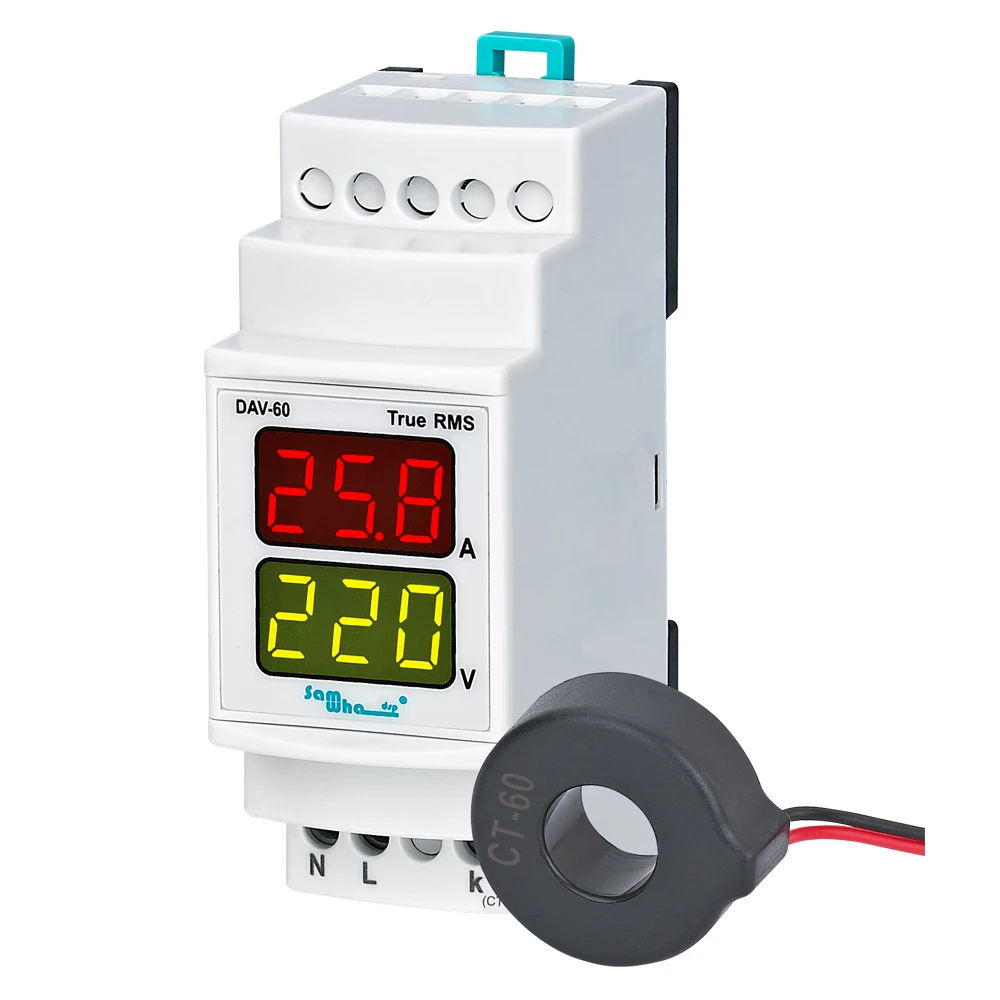

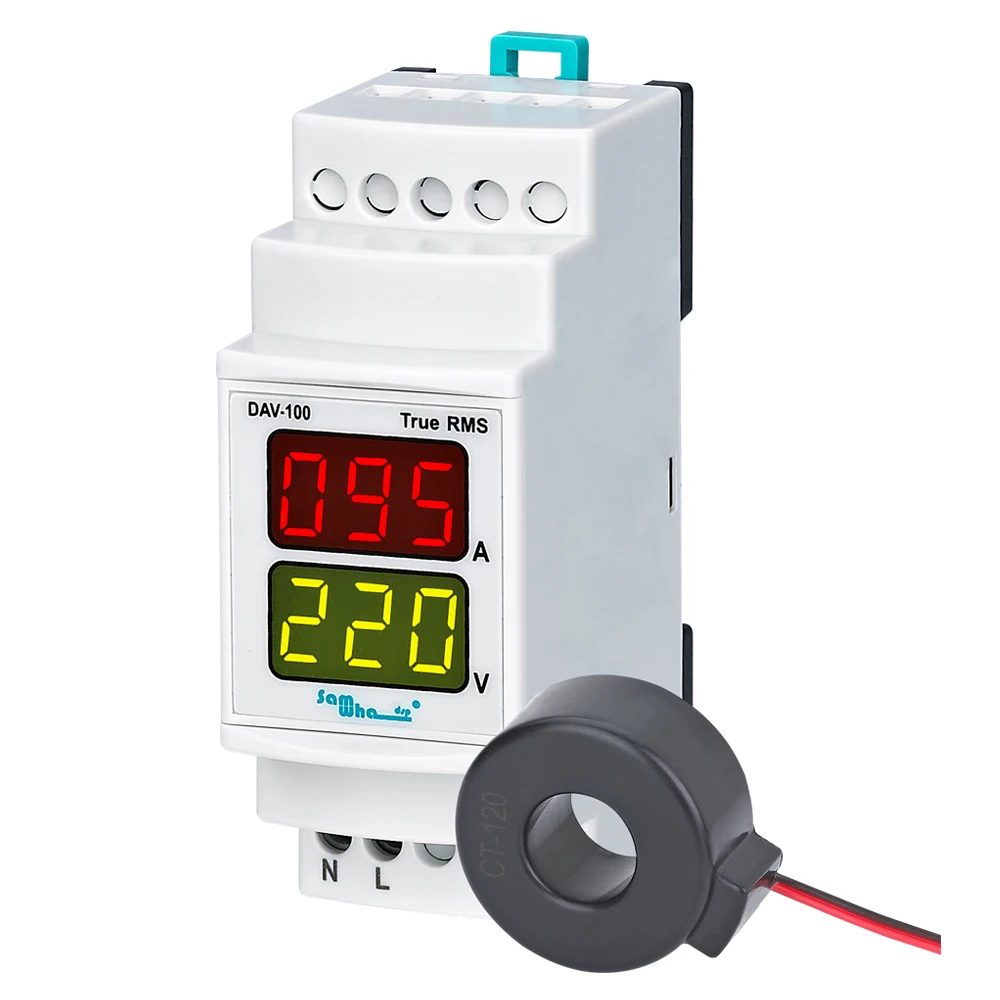

DAV-60 / DAV-100 / DAV-250:Используйте CT-60(DAV-60),CT-120(DAV-100),CT-300(DAV-250), трансформатор тока в комплекте с устройством. Подключите провода трансформатора тока к входным клеммам устройства, Отобразите значение тока в соответствии со специальным трансформатором тока. Поэтому не используйте трансформаторы различных брендов и моделей. Когда устройство заряжено, текущее значение отображается на 1-м дисплее. Значение напряжения источника питания между фазовыми и нейтральными проводами, подключенными к клеммам A1 и A2, отображается на втором дисплее. Устройство показывает значение напряжения переменного тока 150-260 В и значение тока 1-63 А (DAV-60), 10-DAV-100 А (DAV-250), 10-а ().

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводник или химикаты, которые могут повредить устройство.Убедитесь, что устройство работает после очистки.

Предупреждения

-Пожалуйста, используйте устройство в соответствии с руководством.-Не используйте устройство во влажном состоянии.-Включите переключатель и выключатель вСборка.-Поместите выключатель и выключатель рядом сУстройство, оператор может легко добраться.-Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un)....... : 140 в-270 В переменного токаРабочая частота .......... : 50/60 Гц.Рабочая мощность .................. : <6ваРабочая температура ..... : -20 °C ..... + 55 °CДиапазон измерения .......... : DAV-60 (1-63а),DAV-100(10-100A),DAV-250(10-250A)Точность измерения ..... : ± % 1 в, ± 2%(A)Дисплей. : 2x3 Цифры 9 ммТип соединения. : ТерминалДиаметр кабеля .................... : 2,5 мм ²Вес ...................................: Макс. 220 гр.Монтаж ..............................: вертикальная сборка в панели или сборка на рейке.Рабочая высота ............. : <2000 метра
