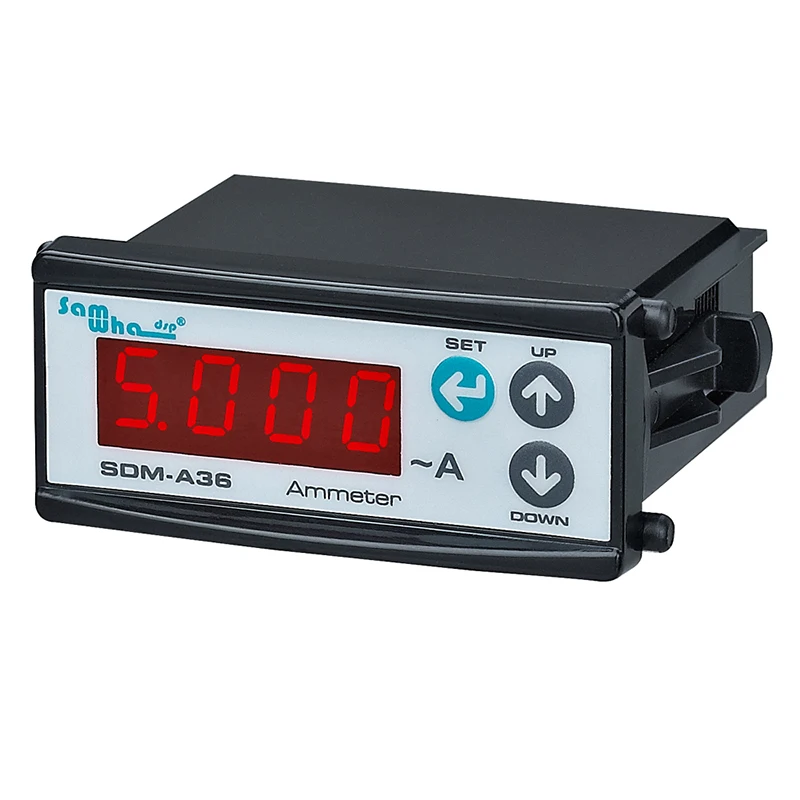

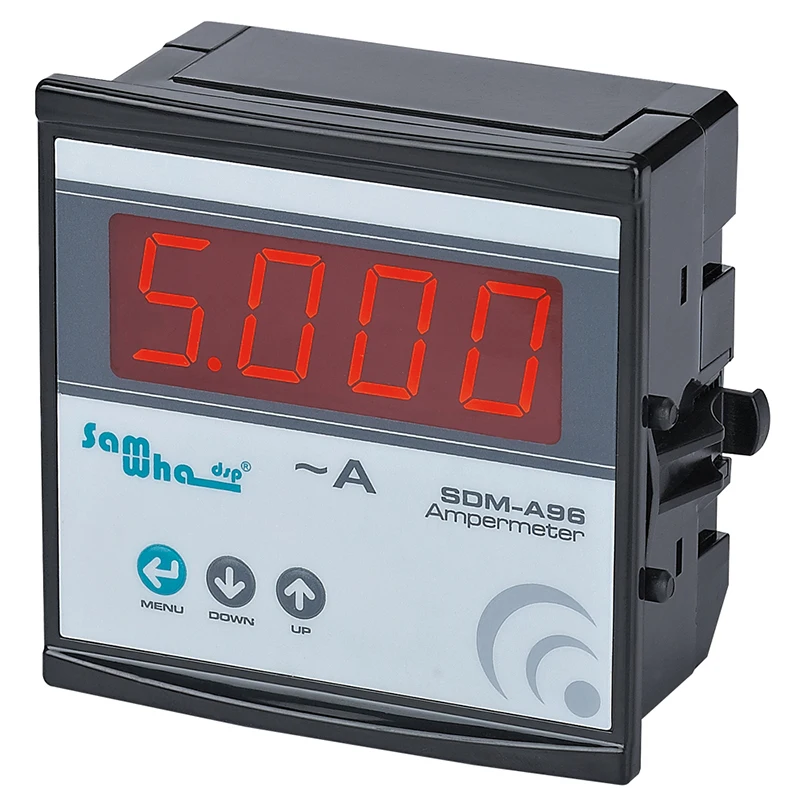

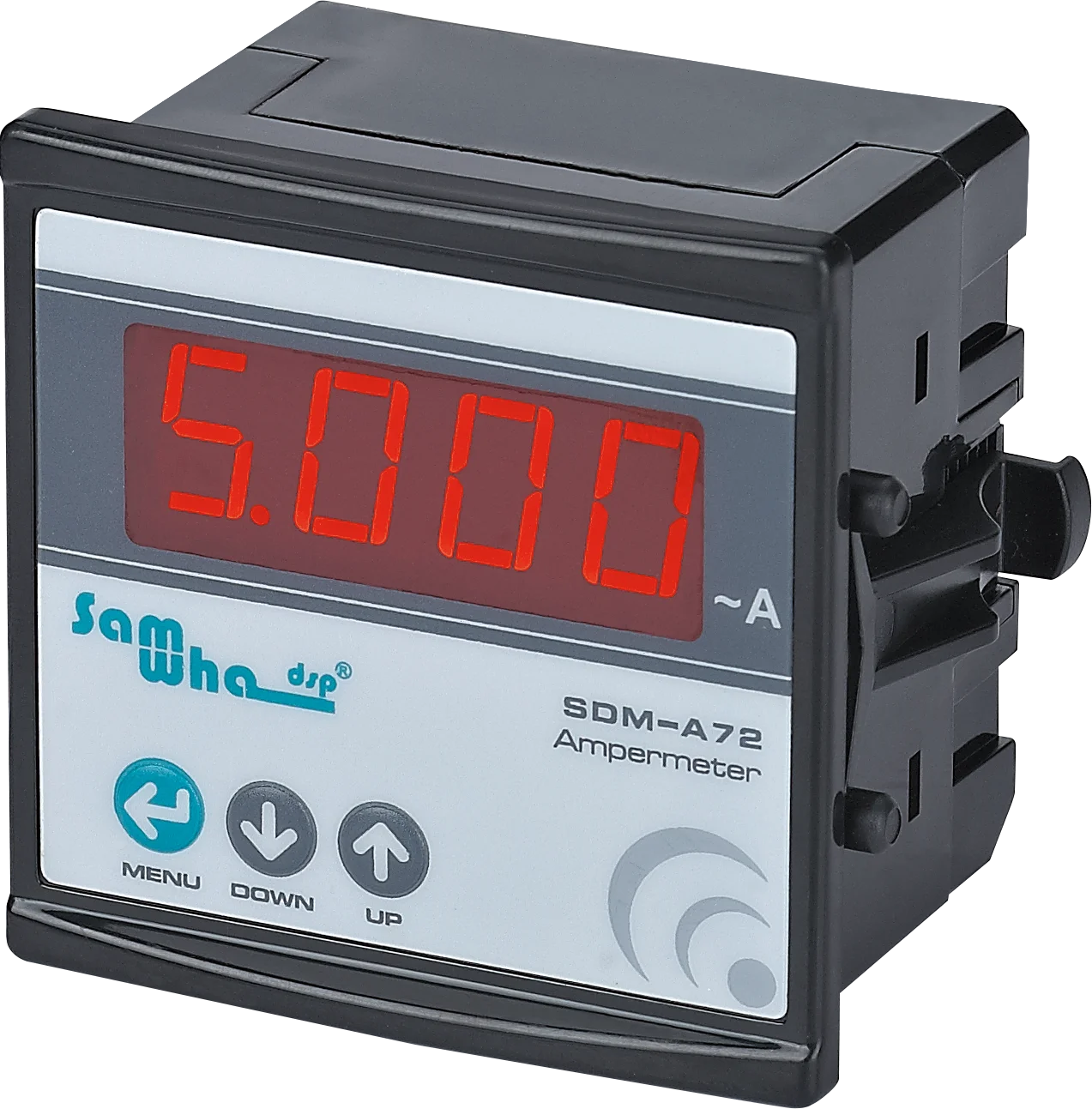

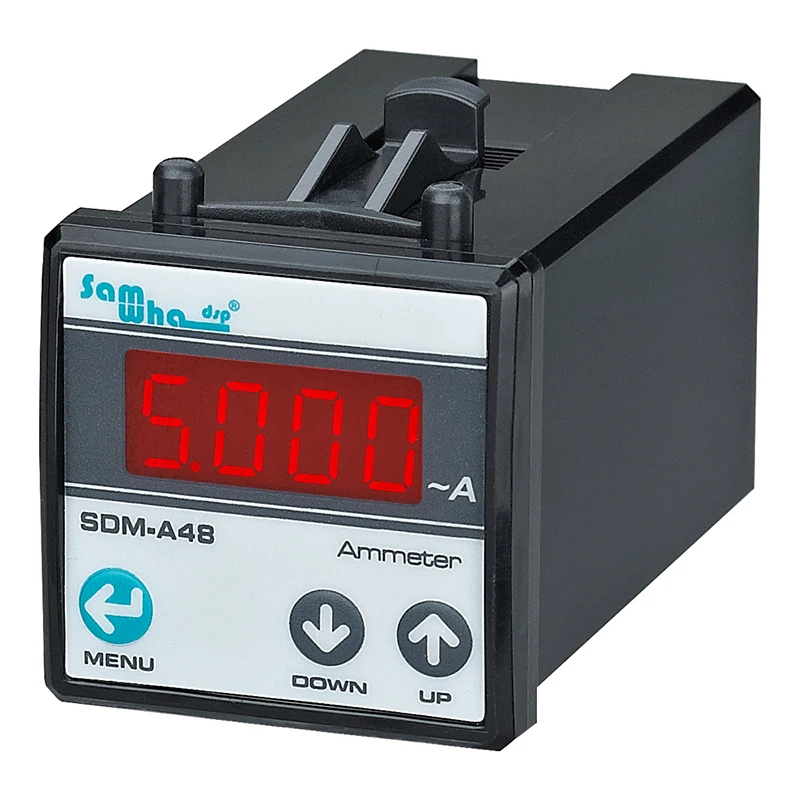

Samwha-Dsp SDM-A Цифровой амперметр, тонкий компактный, светодиодный панельный измеритель

Общий

Предназначен для мониторинга тока электрического заряда любой системы.

Использование и принцип работы

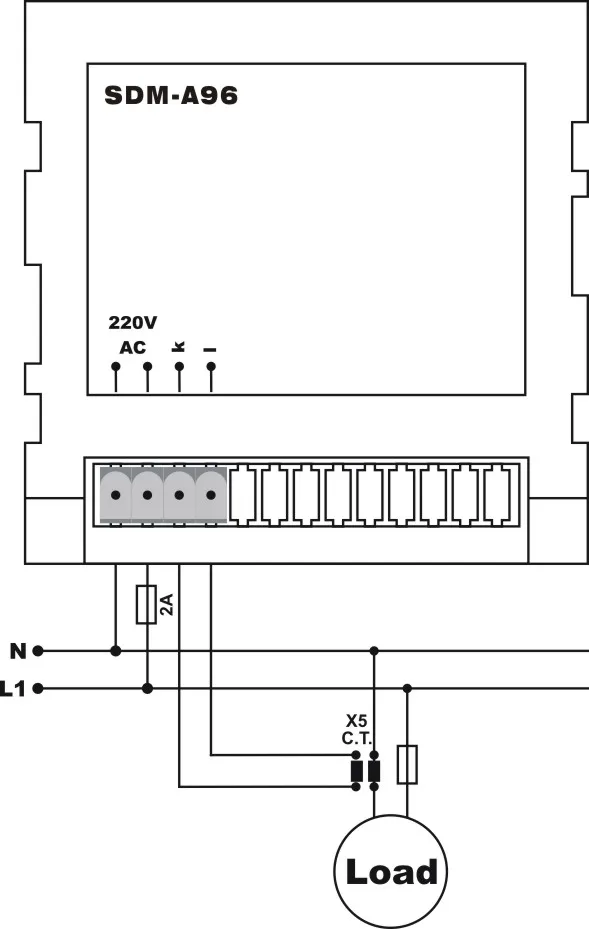

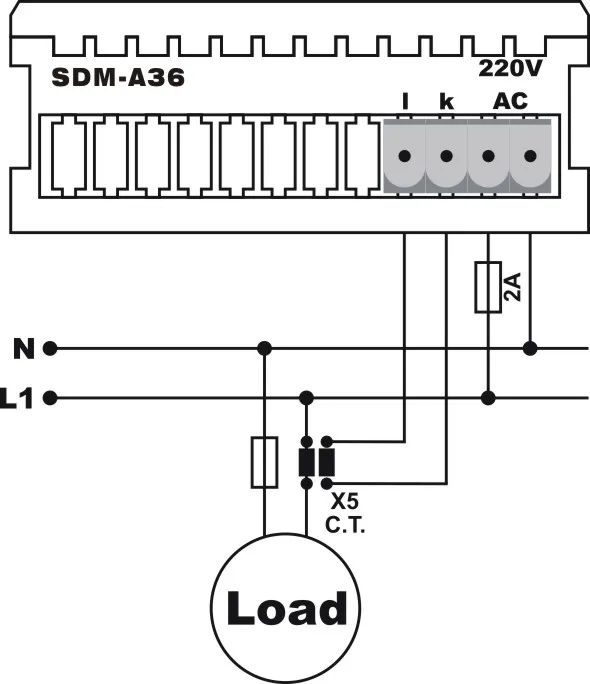

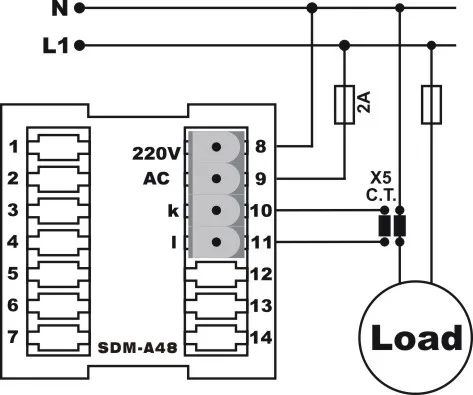

Сделайте соединения в соответствии со схемой. Сделайте подключения трансформаторов тока, используемых для амперметра перед электрической зарядкой, которая требуется для измерения в системе. Трансформаторы тока не чувствуют ток электрического заряда, который подключен перед ними. Поставьте максимальный заряд 5А для типов SDM-A36, SDM-A48, SDM-A72 и SDM-A96. В противном случае устройство может быть повреждено или может вызвать ошибку. Нажмите кнопку «Меню», когда включено питание. Установите коэффициент трансформатора тока с помощью кнопок «вверх»-«вниз» и повторно нажмите кнопку «Меню» для записи настроек. Вы можете увидеть ток системы. Трансформаторы тока, которые используются для прямых амперметров, находятся в одной коробке с устройством и коэффициент тока уже зафиксирован, в этом чехле нет меню для записи.

Обслуживание

Выключите устройство и отпустите от подключений. Очистите ствол устройства тампоном. Не используйте проводник или химические вещества, которые могут повредить устройство. Убедитесь, что устройство работает после очистки.

Предупреждения

Используйте устройство в соответствии с руководством. Не используйте устройство во влажном состоянии. Включите выключатель и автоматический выключатель в сборе. Поставьте выключатель и автоматический выключатель рядом с устройством, оператор может Доставать легко. Отметьте выключатель и автоматический выключатель как отпускающее соединение для устройства.

Технические характеристики

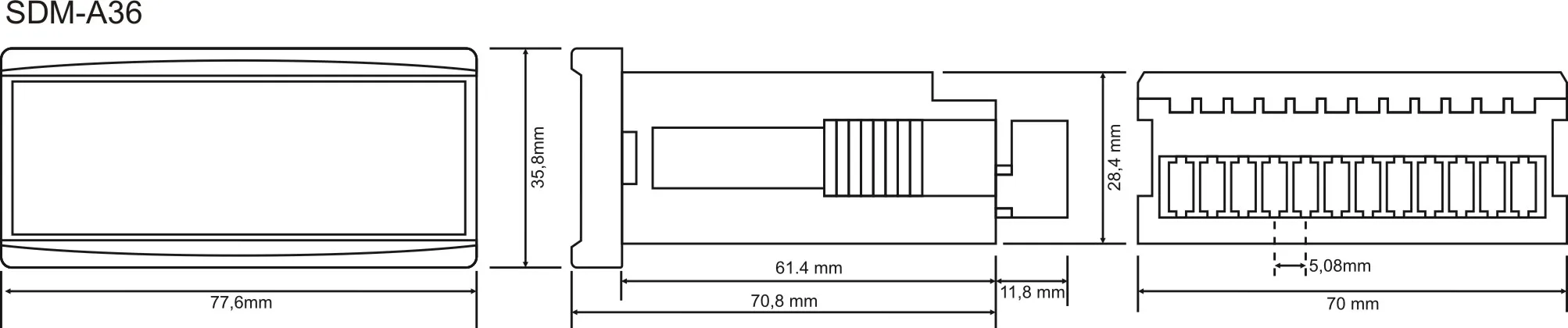

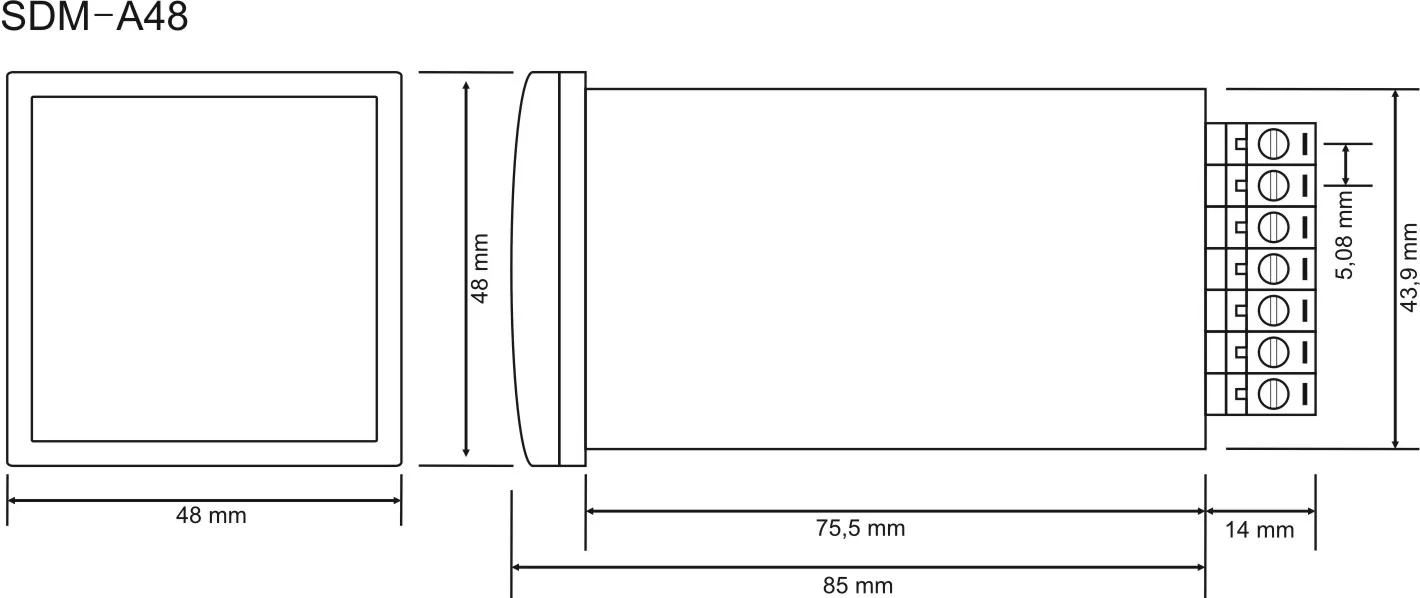

Рабочее напряжение (Un).... : 150 в-270 В переменного тока Рабочая частота ....... : 50/60 Гц. Рабочая мощность... ....... : <4 ва Рабочая температура .. : -20 °C ..... + 55 °C Диапазон измерений ....... : 100 мА-5,5 а Точность измерения .. : ± % 1 Дисплей. : 20 мм (96),14 мм (72) Дисплей 9 мм (36 и 48) Тип соединения. : Вставной терминал Диаметр кабеля ................. : 1 5мм м² Вес. : Макс. 220гр. Размеры отверстий панели... : 91x91 мм (96) 68x68 мм (72 дюйма) 46x46 мм (48) 31x72 мм (36) Монтаж ........................... : На передней панели Рабочая высота .......... : <2000 метра
