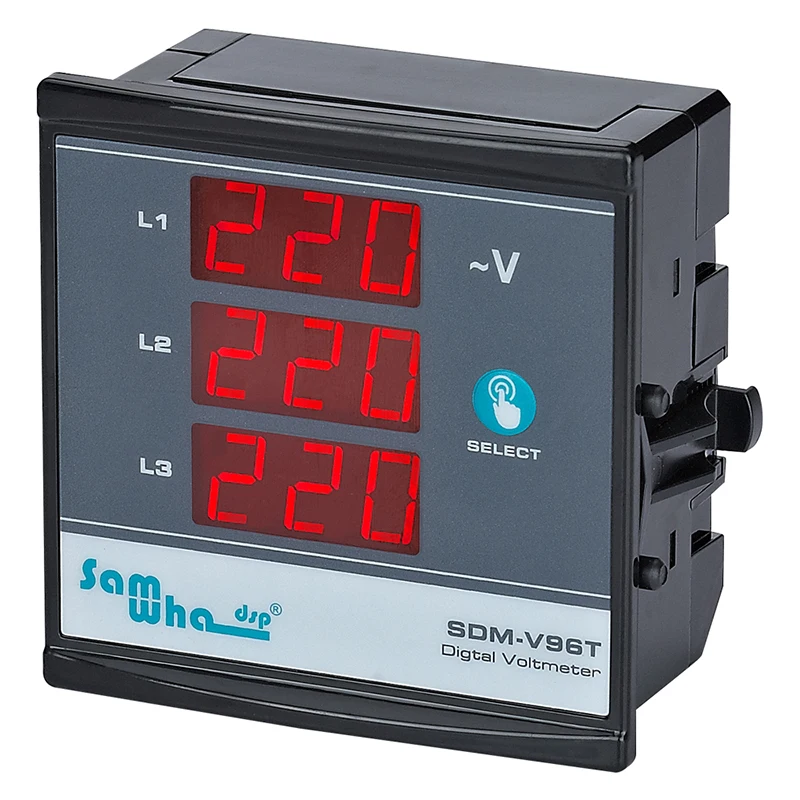

Samwha-Dsp SDM-V96T Цифровой трехфазный вольтметр, показывает последовательность фаз, тонкий компактный, светодиодный панельный измеритель

Общие

Предназначен для мониторинга напряжения между фазовой и фазовой. Устройство также показывает последовательность фаз.

Использование и принцип работы

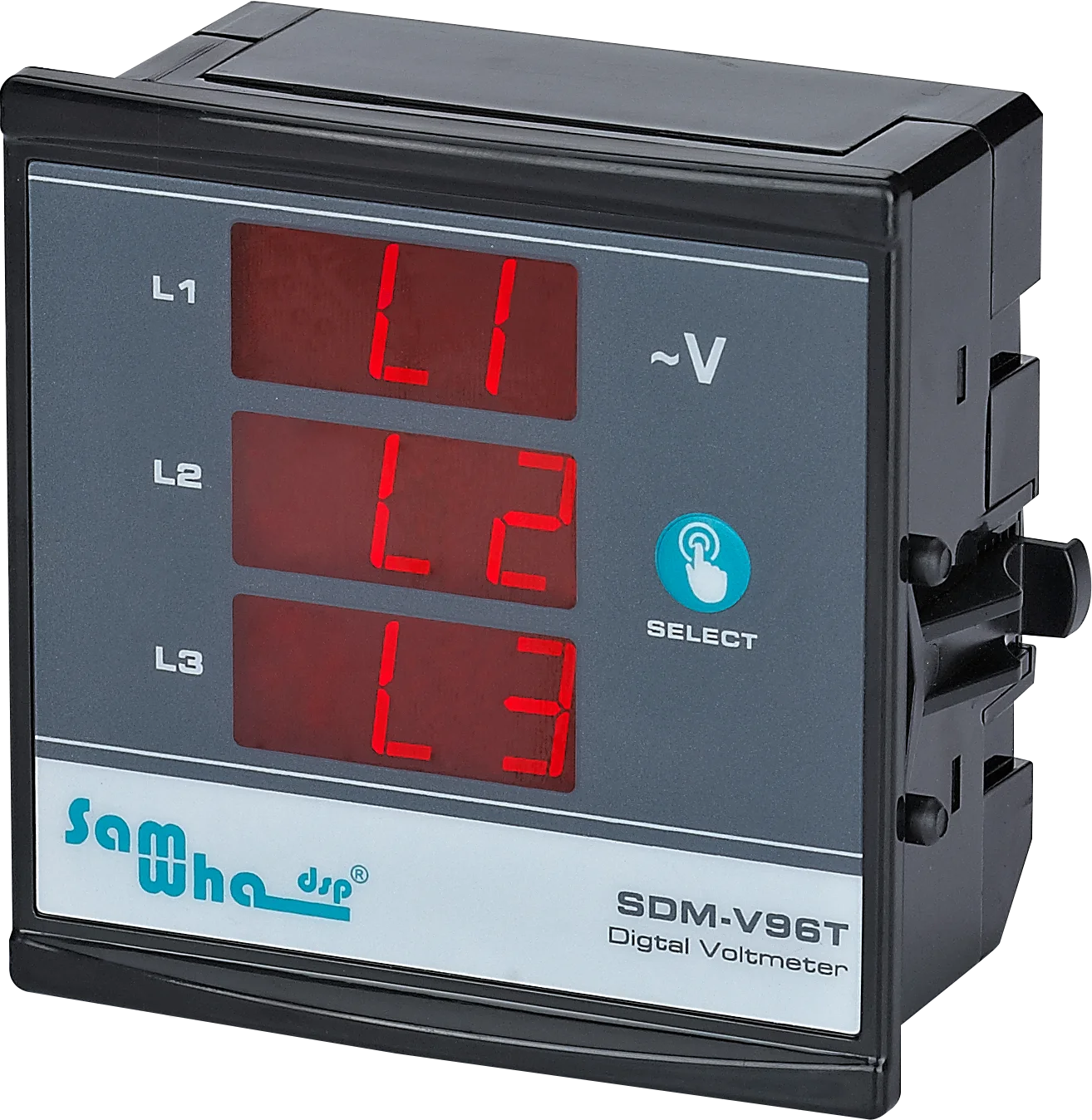

Сделайте соединения согласно схеме. Когда устройство под напряжением, на дисплее отображаются значения напряжения на входах L1 ,L2 и L3.Когда на экране есть значения напряжения, относящиеся к фазам L1, l2 и L3. При нажатии кнопки SELECT устройство отображает на экране значения напряжения от фазы до фазы L12, L23, L31. При повторном нажатии кнопки SELECT устройство покажет последовательность фаз.Если последовательность фаз правильная, LI, L2, L3 будут записываться сверху вниз на дисплее.Если последовательность фаз изменена, L1, L3, L2 будут записываться сверху вниз на дисплее.

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводник или химикаты, которые могут повредить устройство.Убедитесь, что устройство работает после очистки.

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите переключатель и автоматический выключатель рядом с устройством, оператор можетЛегко добраться.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un).... : 140 в-270 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <4VAРабочая температура .. : -20 °C ..... + 55 °CMeas.Range(L-N)........... : 5-300 В переменного тока (L1 должен бытьМенее 140 в)Диапазон (L-L)............:5-500 В переменного токаТочность измерения .. : ± % 1Дисплей. : 3 * 3-значный дисплей 14 ммТип соединения. : Вставной терминалДиаметр кабеля ................. : 1,5 мм ²Вес. : Макс. 300гр.Размеры отверстий панели ................ : 91x91 ммМонтаж ........................... : Передняя панельРабочая высота .......... : <2000 метра

Размеры

Схема подключения

Схема подключения
