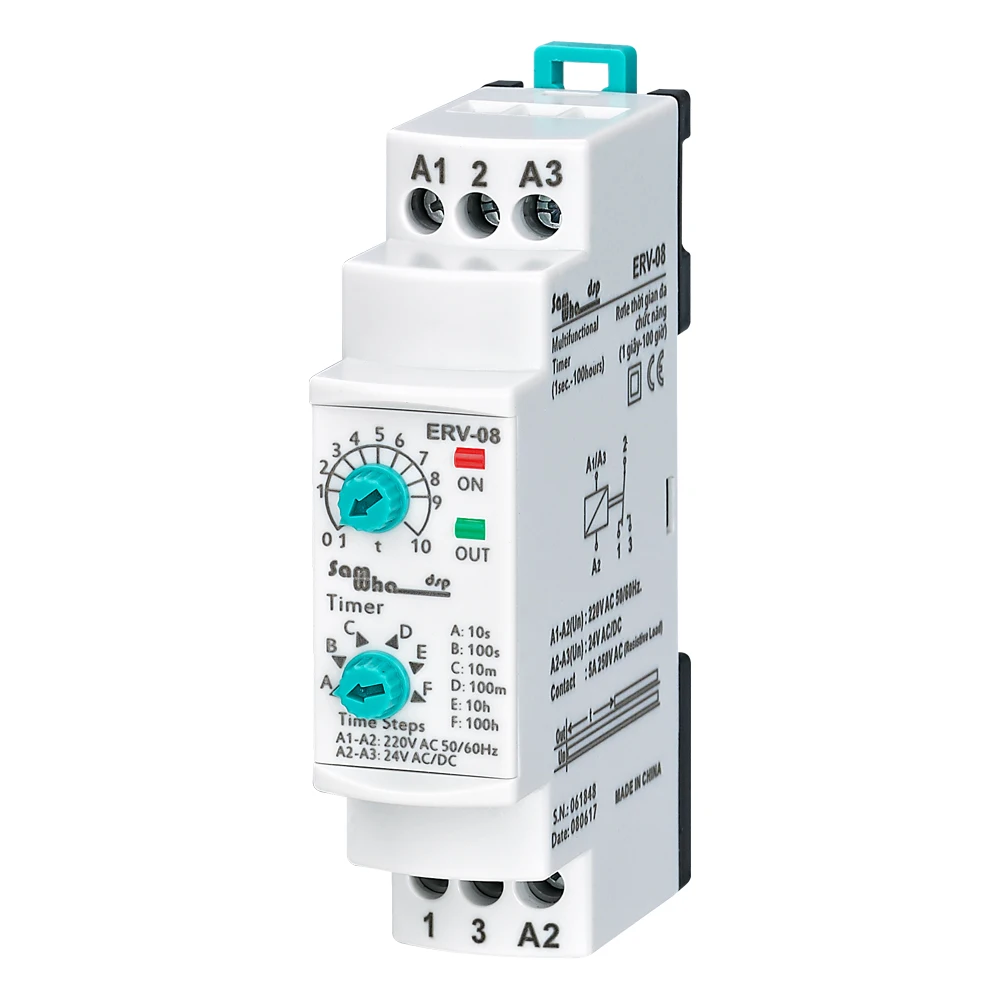

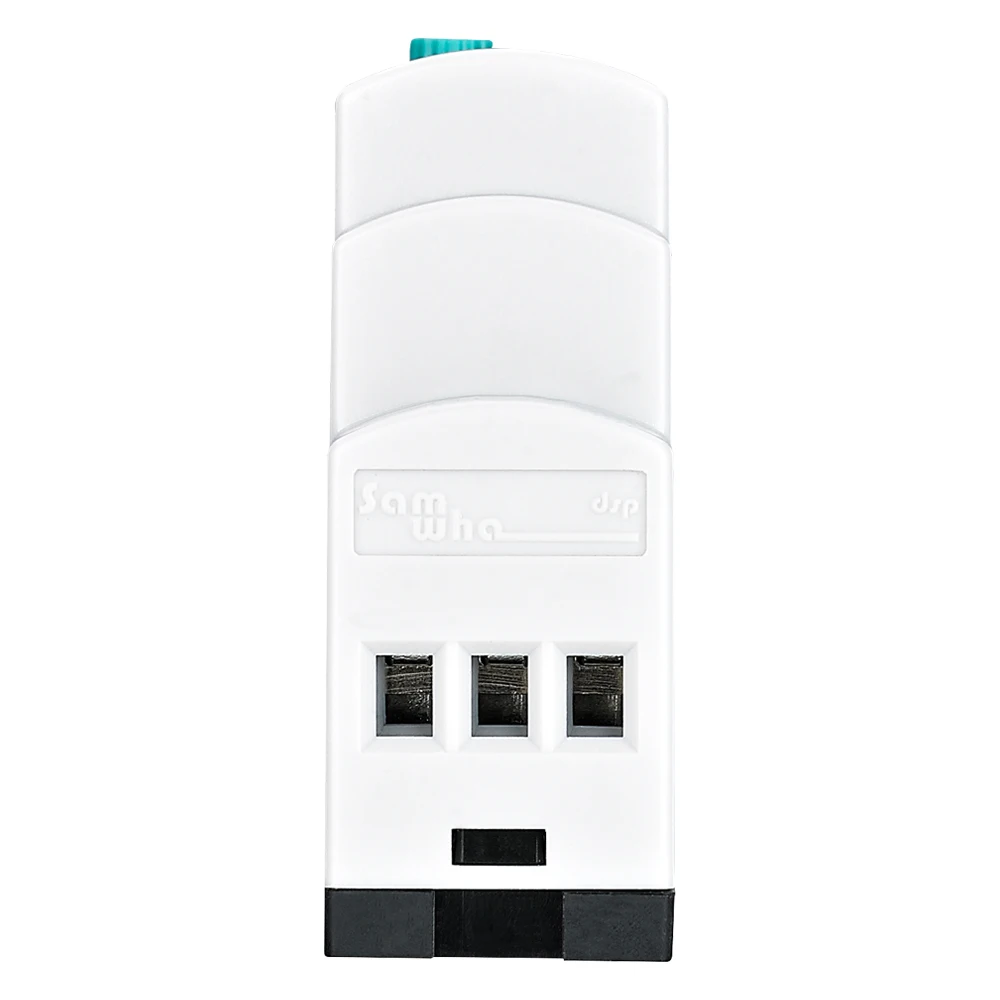

Многофункциональное реле времени Samwha-Dsp ERV-08 с электронной регулировкой (0,1сек. -100 часов.)

Общие

ERV-08 реле таймера используются во всех областях (промышленность, дом, завод и т. д.), требуются контроллеры, связанные со временем.

Использование и принцип работы

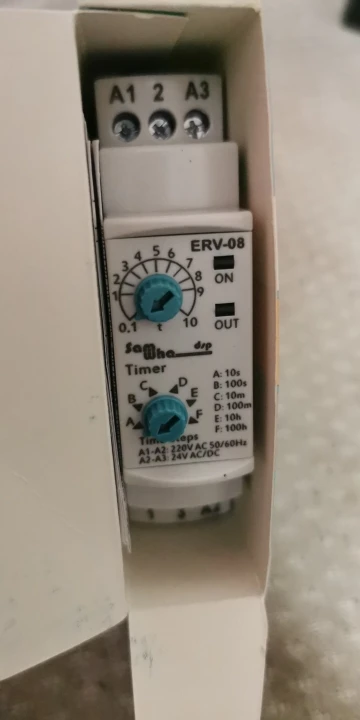

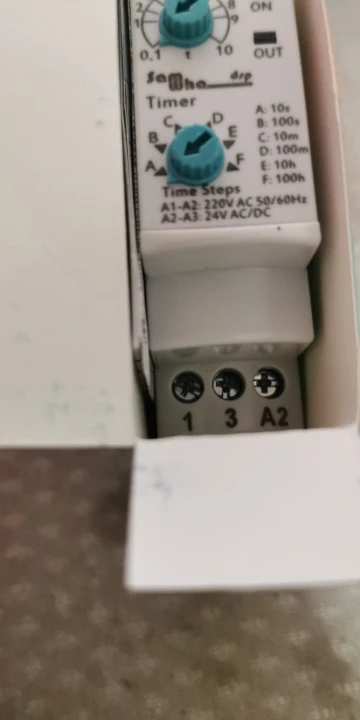

Сделайте соединения согласно схеме.Ручка (шаги времени): выбор диапазона времени.Ручка (t): значение времени.Пример: время 75 минут.Сделайте ручку «шаги времени» до 100 м (100 минут) и сделайте ручку «t» между 7-8. В этом чехле время регулируется до 75 минут.Примечание: Чтобы настроить гораздо более чувствительные значения времени, Установите Ручку «t» на хронометре на низких стадиях и Увеличьте стадию до требуемого времени.Пример: время 25 часов.Ручка «шаги времени» до 10 с (10 секунд) и ручка «t» между 2-3. Включите питание и проверьте с помощью хронометра в течение 2,5 секунд. Если он высокий или низкий, снова Установите Ручку «t». Перепроверьте устройство. Сделайте ручку «шаги времени» 100 Ч (100 часов). В этом чехле вы устанавливаете его более чувствительным. После установки времени Включите устройство. Устройство начнет синхронизацию, а светодиодный индикатор включится-выключится. Когда синхронизация устройства составляет (NC) 1. Когда время завершается (время установки истекло), светодиодный светильник реле включается, а контакт-это (NO) 3. Устройство остается стабильным до выключения питания.

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводники или химикатыМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите выключатель и автоматический выключатель рядом с устройством, оператор может легко добраться до него.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un).... : 150 в-260 В переменного тока/24 В постоянного тока или110VAC/24VDCРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <4VAРабочая температура .. : -20 °C ..... + 55 °CВремя (t)................................. : 10 сек, 100 сек, 10 мин,100 мин, 10 ч. И 100 часовДисплей: ................................... : On led и Out ledТип соединения. : Клеммное соединениеВес. : Макс. 120гр.Контакт ....................:5A/250V AC (резистивная нагрузка)Монтаж ........................... : Вертикальная сборкаПанель или в сборе на din рейкуРабочая высота .......... : <2000 метраДиаметр кабеля ................. : 2,5 мм ²

Рабочий механизм

Размеры

Схема подключения
