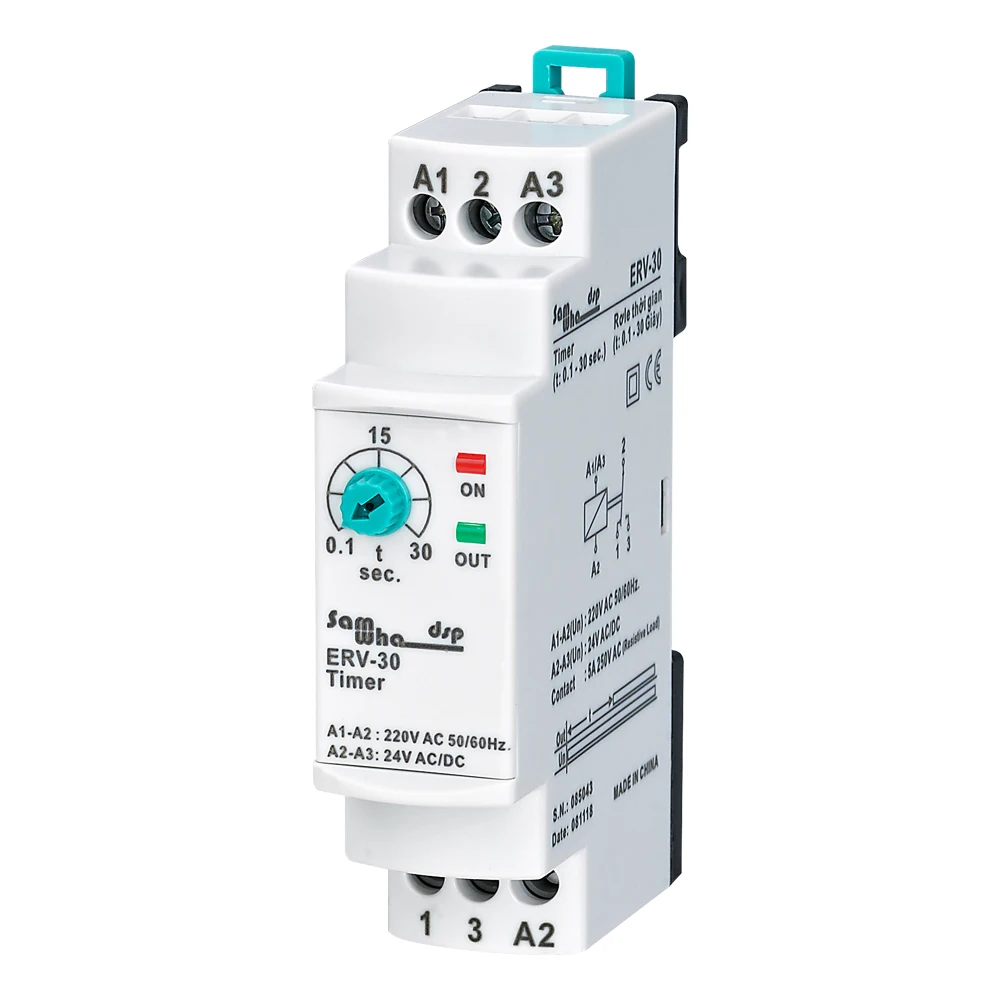

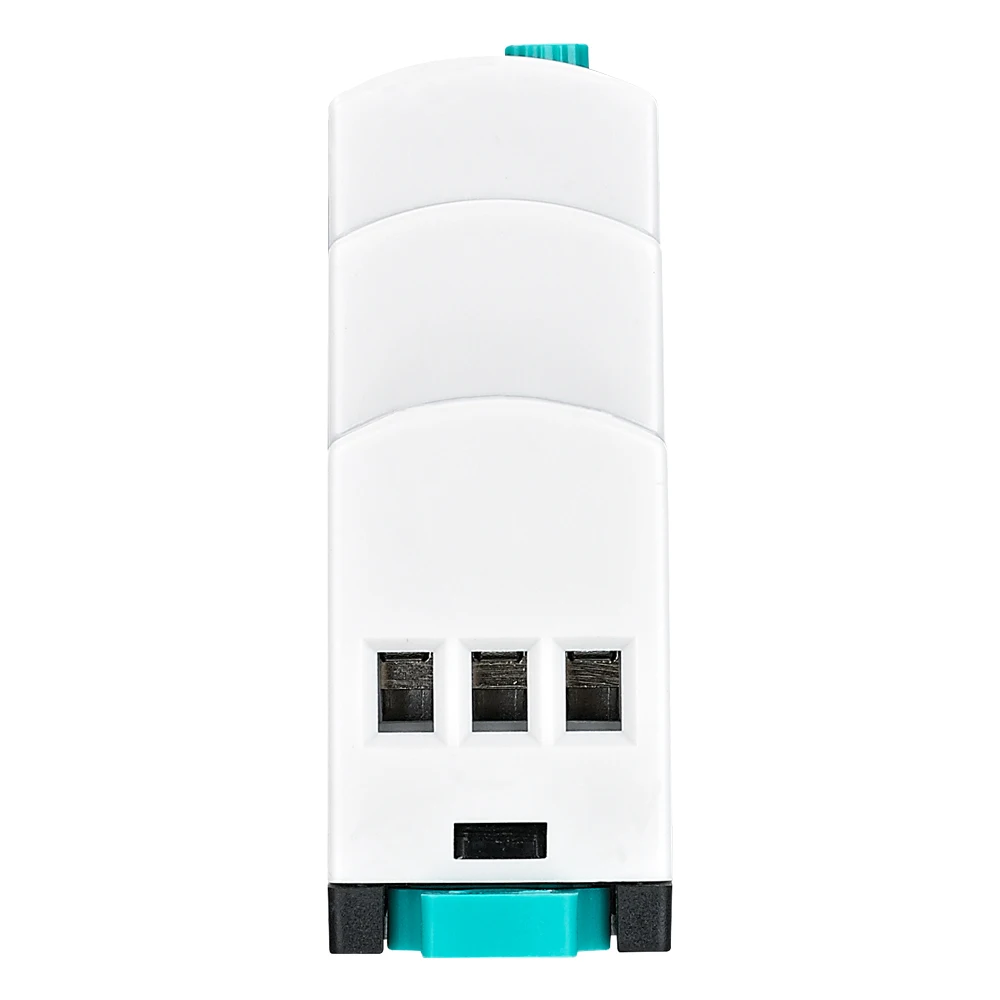

Реле времени Samwha-Dsp ERV-30, регулируемое электронное (0,1-30сек.)

Общие

Реле с таймером ERV-XX используется во всех областях (промышленность, дом, завод и т. д.) для управления временем.

Использование и принцип работы

Пожалуйста, установите соединение согласно схеме. Отрегулируйте время задержки с помощью кнопки. Включите устройство. Устройство будет отсчитывать время ожидания. Светодиод On(Power) включается, когда происходит подсчет, светодиод Out(relay) гаснет. На этом шаге выход контакта (NC)1. После того, как время вышло (реле), загорится светодиод, а выход контакта (NO)3. До тех пор, пока устройство не будет обесточено, оно останется прежним.

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводники или химикатыМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите выключатель и автоматический выключатель рядом с устройством, оператор может легко добраться до него.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un).... : 150 в-260 В переменного тока/24 В постоянного тока или110VAC/24VDCРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <4VAРабочая температура .. : -20 °C ..... + 55 °CВремя (t)................................... : 0,1 сек.-60 мин.Дисплей: ................................... : On led и Out ledТип соединения. : Клеммное соединениеВес. : Макс. 90гр.Контакт ....................:5A/250V AC (резистивная нагрузка)Монтаж ........................... : Вертикальная сборкаПанель или в сборе на din рейкуРабочая высота .......... : <2000 метраДиаметр кабеля ................. : 2,5 мм ²

Рабочий механизм

Размеры

Схема подключения
