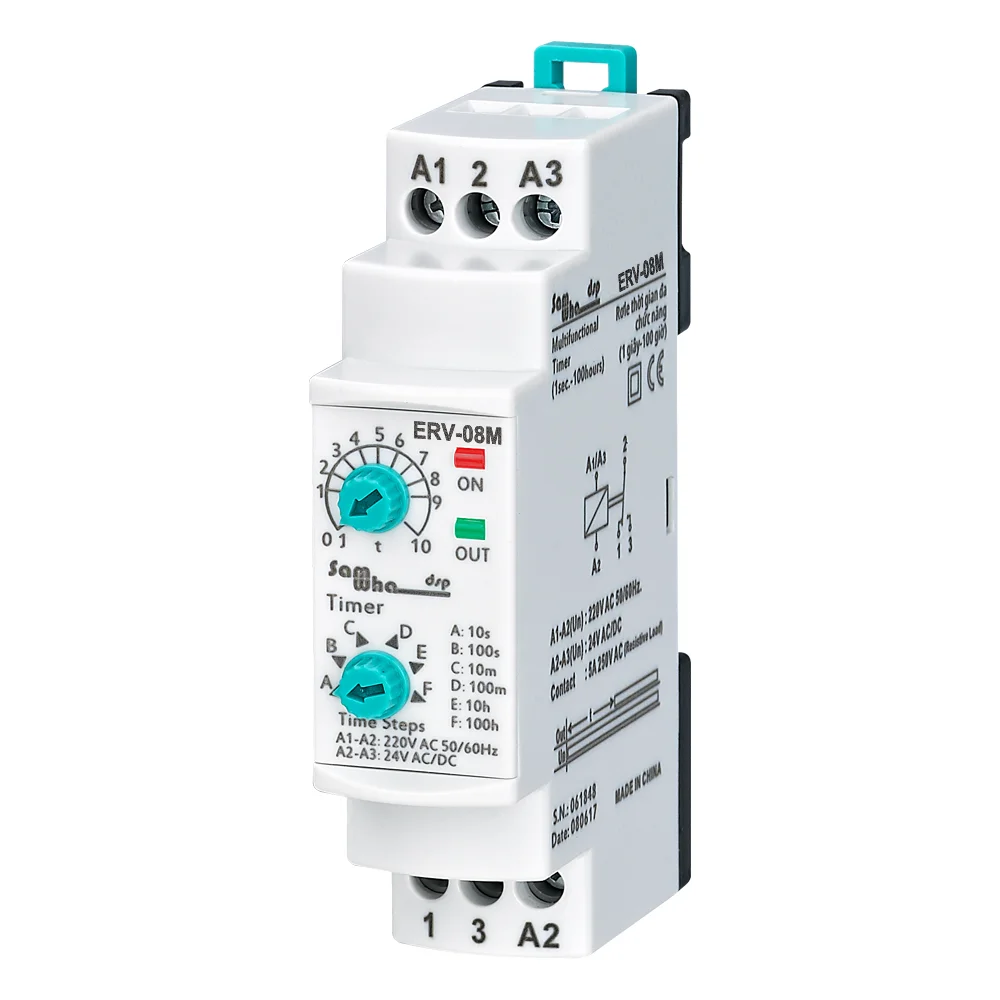

Samwha-Dsp ERV-08M Off Многофункциональное реле времени с задержкой, электронное регулируемое (0,1 сек. -100 часов.)
Последнее обновление: 29.05.2022
Общий
ERV-08M реле таймера используются во всех областях (промышленность, дом, завод и т. Д.) требует контроля, связанных с временем.
Принцип использования и работы
Сделайте соединения в соответствии с схемой.Ручка (шаги времени): выбор диапазона времени.Ручка (t): значение времени.Пример: время составляет 75 минут.Сделайте «шаги времени» ручкой до 100 м (100 минут) и сделайте «t» ручкой между 7-8. В этот чехол отрегулирован до 75 минут.Примечание: для того, чтобы настроить гораздо чувствительные более высокие значения времени, установите «t» ручку хронометром на низких этапах и Увеличьте этап до требуемого времени.Пример: время составляет 25 часов.Ручка "Time steps" до 10 с (10 секунд) и "t" ручка между 2-3. Сделать включение питания и проверить с хронометром для 2,5 секунд. Если он высокий или низкий, установите кнопку «t» снова. Перепроверьте устройство. Сделайте ручку «шаги времени» 100 Ч (100 часов). В этот чехол вы установите его более чувствительным. После установки времени Включите устройство. Устройство запустит время, а светодиод включится. Когда устройство имеет синхронный контакт (NC) 1. Когда настройка времени (установка времени вверх) светодиодный светильник реле включается и контакт (нет) 3. Устройство сохраняет стабильность до тех пор, пока питание не выключено.
Техническое обслуживание
Выключите устройство и отпустите его от подключения. Очистите ствол устройства тампоном. Не используйте проводник или химикатМожет повредить устройство. Убедитесь, что устройство работает после очистки
Предупреждения
Используйте устройство в соответствии с руководством пользователя.Не используйте устройство во влажном состоянии.Включите выключатель и выключатель в сборе.Поместите выключатель и выключатель рядом с устройством, оператор может легко добраться.Отметьте выключатель и выключатель как Выходное соединение для устройства.
Технические характеристики
Рабочее напряжение (Un).... : 150V-260V AC/24VDC или110VAC/24VDCРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <4ВАРабочая температура .. : -20 °C ..... + 55 °CВремя (t)................................. : 10 сек, 100 сек,10 мин, 100 мин, 10 ч. И 100 часовДисплей: ................................. : На светодиодах и светодиодахТип соединения. : Клеммное соединениеВес. : Max.120gr.Свяжитесь с…… ..:5A/250 В переменного тока (активных сопротивлений для цепи переменного тока)Крепление ......................... : Вертикальная сборка вПанель или в сборе на din-рейкеРабочая высота .......... : <2000 метровДиаметр кабеля ................. : 2,5мм ²
Рабочий механизм

Размеры

Схема подключения
