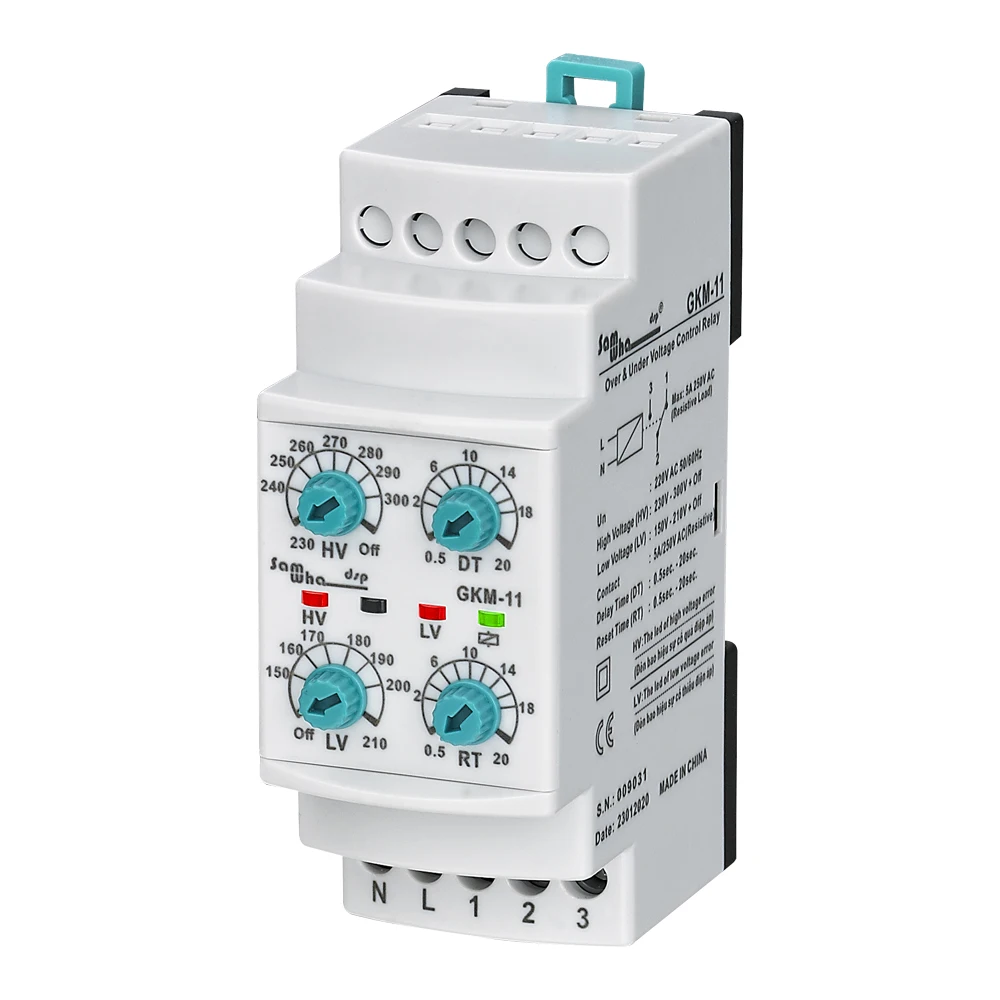

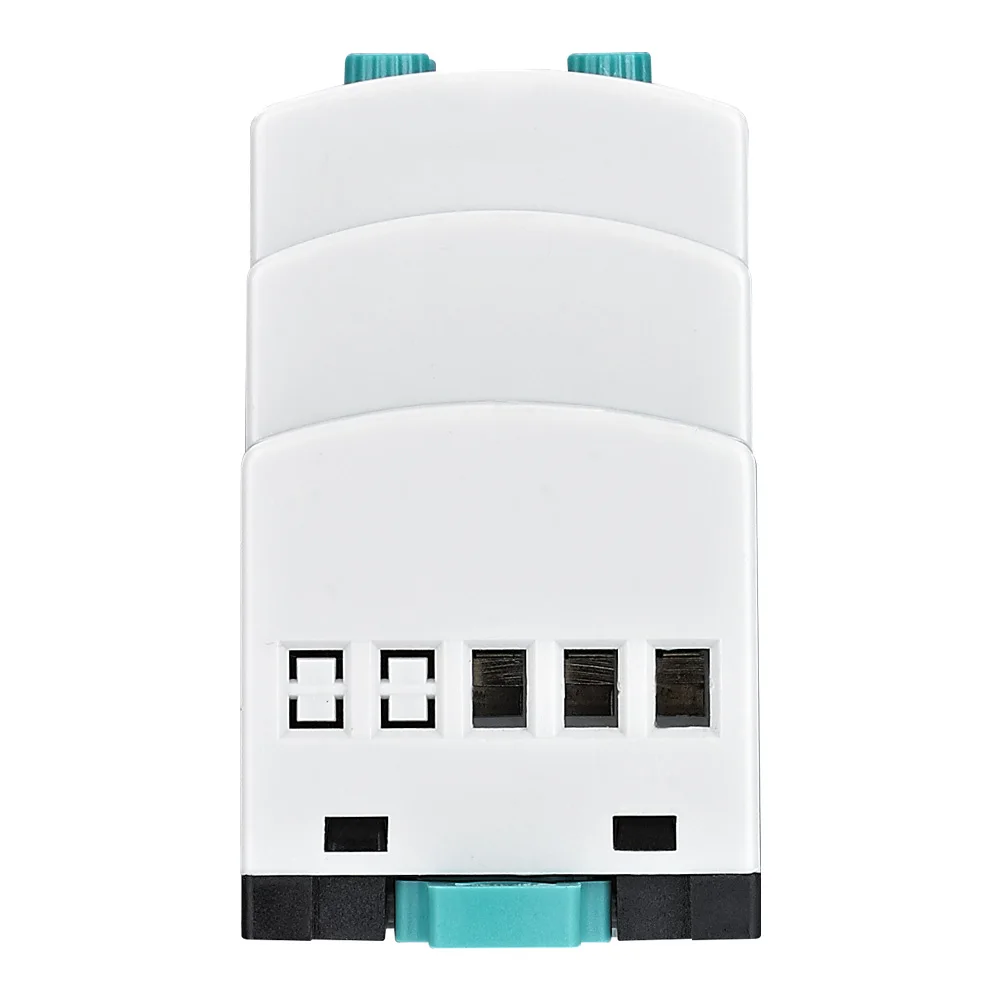

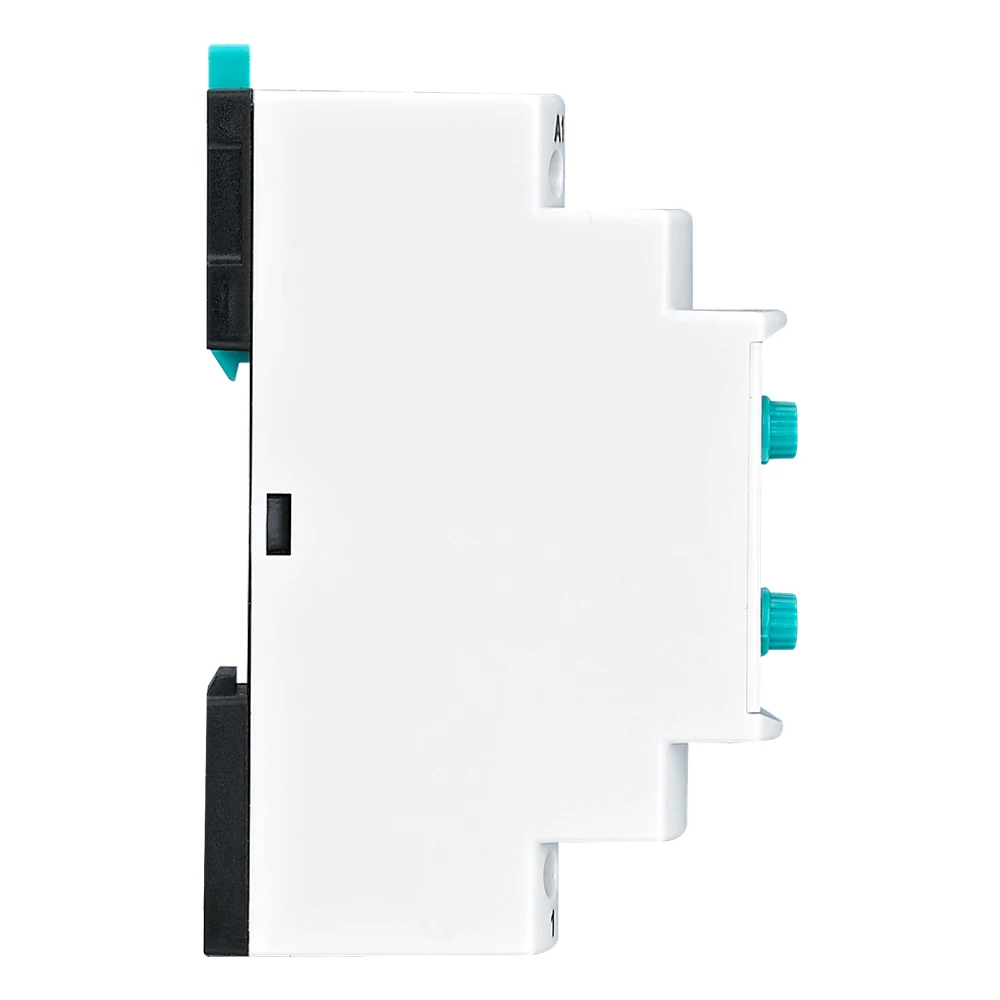

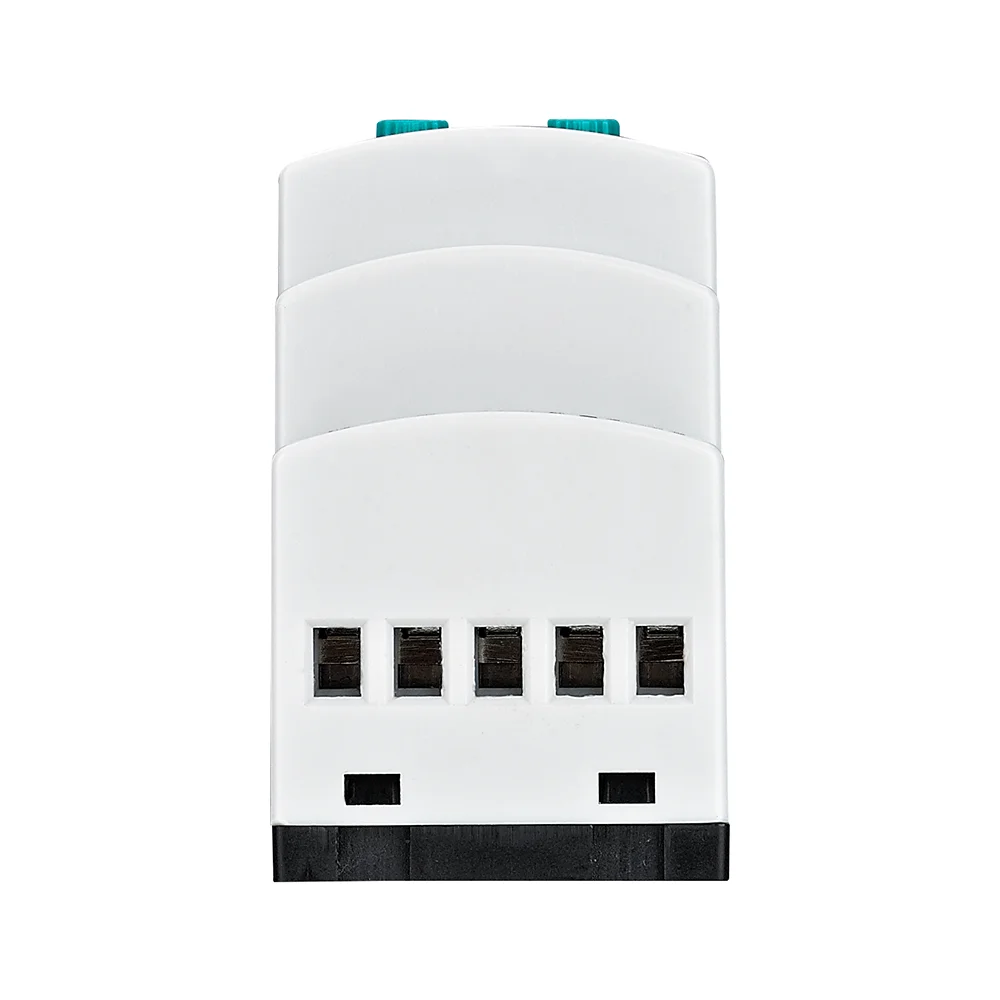

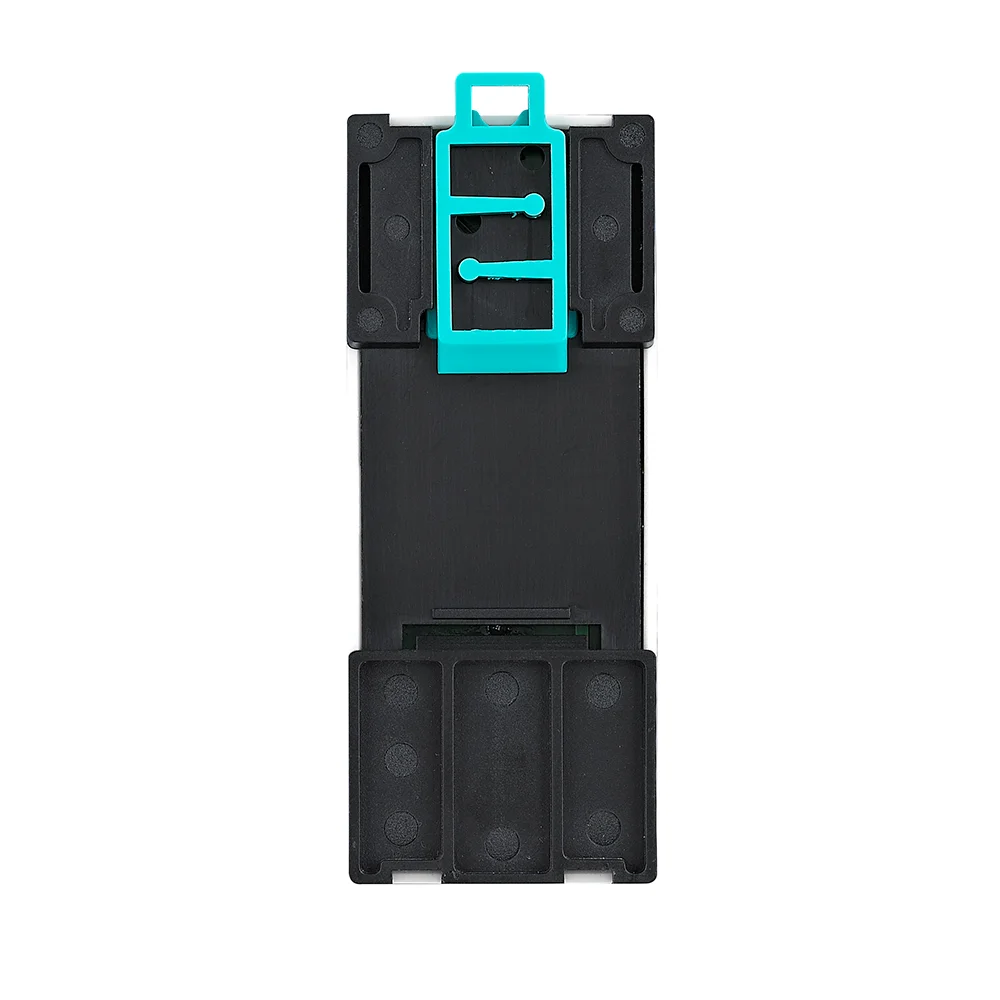

Samwha-Dsp GKM-11 220VAC монофазное реле защиты от перенапряжения и пониженного напряжения

Общий

Реле управления напряжением предназначены для защиты устройств с чувствительными значениями рабочего напряжения от сбоев, которые могут быть вызваны напряжением сети.

Использование и принцип работы

Сделайте подключения устройства в соответствии со схемой подключения. Установите необходимые настройки прибора в соответствии со значениями рабочего напряжения te нагрузки. Когда устройство заряжено энергией, если значения напряжения являются нормальными в соответствии с заданными значениями, реле включается светодиодный включается светодиод реле (DOLU). Когда значения напряжения выходят из установленных значений, соответствующий индикатор неисправности горит, он ждет до истечения времени задержки (DT) по истечении времени, реле деактивируется и гаснет светодиодный реле. Когда напряжения возвращаются к нормальным значениям, устройство ждет до времени сброса (RT), по истечении времени включится реле и вклюсветодиодный реле.

Отключить для защиты

Функция защиты от высокого напряжения отключается, когда кнопка управления HV выключена.Функция защиты от низкого напряжения отключается, когда кнопка управления LV выключена.Выключенная Стадия ограничивается 140 в. Если на данном этапе напряжение падает ниже 140 в, реле отключается и мигает светодиод LV.

Статус активированного/деактивированного реле

Реле активировано: 2 (COM) и 3 (NC) короткого замыкания, 1 (NC) и 2 (COM открытого замыкания.Реле деактивируется: 2 (COM) и 1 (NC) короткое замыкание, 3 (NC) и 2 (COM) открытая цепь.

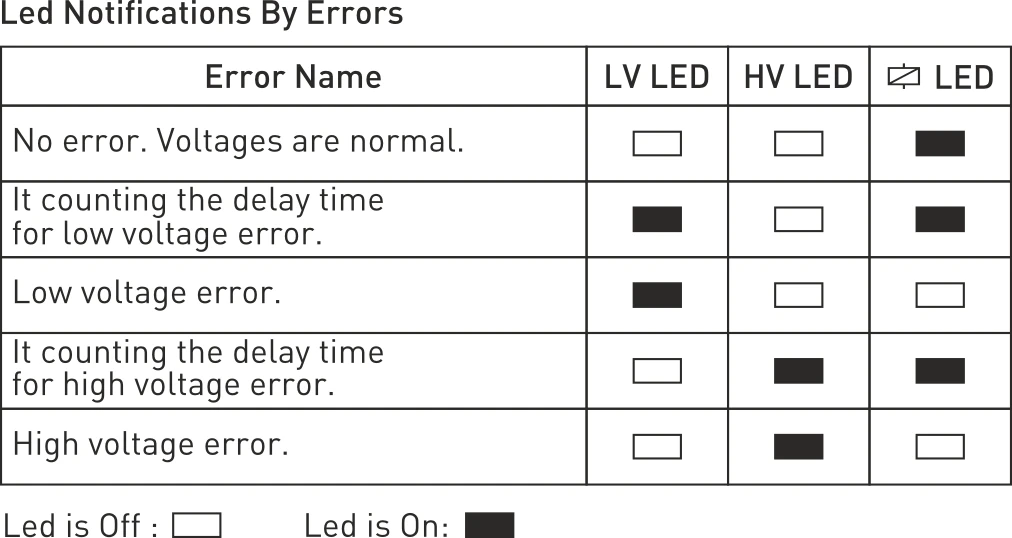

Необходимые настройки и уведомления об ошибках

Регулятор HV: заданное значение высокого напряжения, когда напряжение повышается выше этого значения, горит светодиод HV.Регулятор управления LV: заданное значение низкого напряжения, когда напряжение падает ниже этого значения, индисветодиодный LV горит.Ручка управления OT: время задержки, время ожидания, прежде чем войти в ailure.Регулятор управления RT: время сброса, это время, чтобы дождаться, когда реле натянет, когда напряжение вернется в норму.

Функции защиты

Защита от высокого напряжения-для входа в состояние ошибки: Если напряжение переходит выше установленного значения высокого напряжения, индисветодиодный HV горит, устройство ждет до установленного времени задержки (DT), по истечении времени реле деактивируется и светодиодный реле выключается.Защита от высокого напряжения-выход из состояния ошибки: при напряжении, ниже 5 вольт от заданного значения заданного высокого напряжения, устройство ждет сброса timé (RT). По истечении времени индисветодиодный HV выключается, реле активируется, а индисветодиодный реле горит.Защита от низкого напряжения-для входа в состояние ошибки: Если напряжение переходит ниже установленного значения низкого напряжения, светодиод LV горит, устройство ждет до установленного времени задержки (DT), по истечении времени реле деактивируется и светодиодный реле выключается.Защита от низкого напряжения-выход из состояния ошибки: Когда напряжение выше 5 вольт от установленного значения высокого напряжения, устройство ждет времени сброса (RT). По прошествии времени светодиодный LV выключается, реле активируется, и индисветодиодный реле горит.

Обслуживание

Выключите устройство и отпустите от подключений. Очистите ствол устройства тампоном. Не используйте никаких проводников или химических веществМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите выключатель и автоматический выключатель в сборе.Поставьте выключатель и автоматический выключатель рядом с устройством, оператор может легко дотянуться.Отметьте выключатель и автоматический выключатель как отпускающее соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 220 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность... ....... : <6 ваРабочая температура .. : -20 °C ..... + 55 °CНабор высокого напряжения (U>)........... : 230 В-300 В + выкл.Набор низкого напряжения (U<)............ : 150 в-210 в + выкл.Время задержки ....................... : 0,5сек-20сек.Время Реле ....................... : 0,5сек-20сек.Дисплей. : 3x светодиодыТип соединения. : Клеммное соединениеКонтакт .................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 2,5 мм²Вес. : Макс. 100гр.Монтаж ........................... : В Вертикальном сбореПанель или собрана на din рейкуРабочая высота .......... : <2000 метра

Размеры

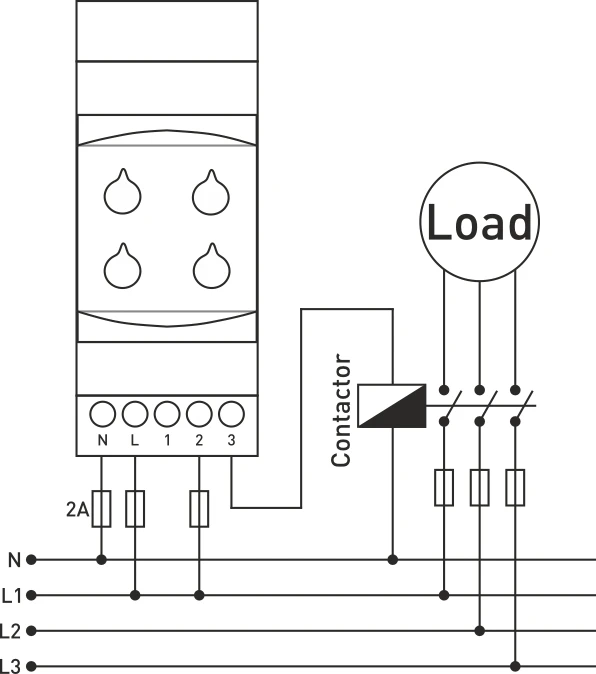

Схема подключения
