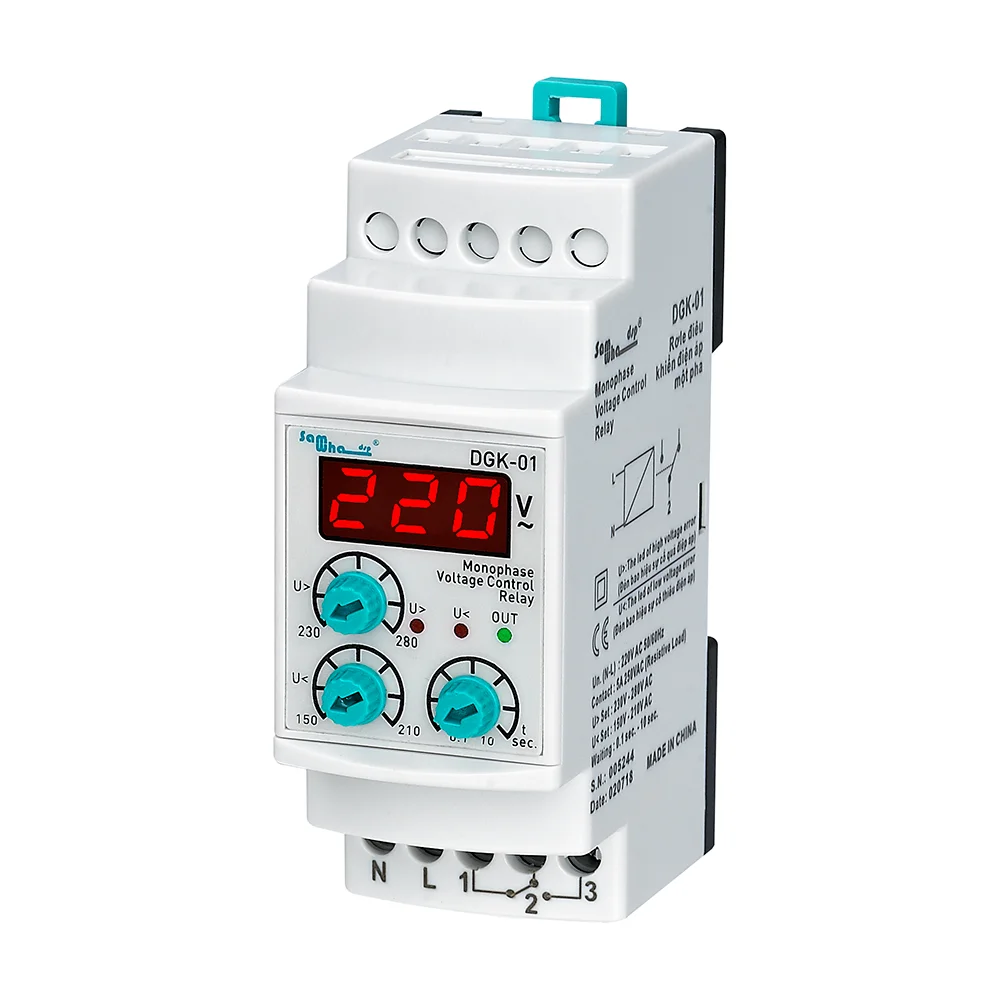

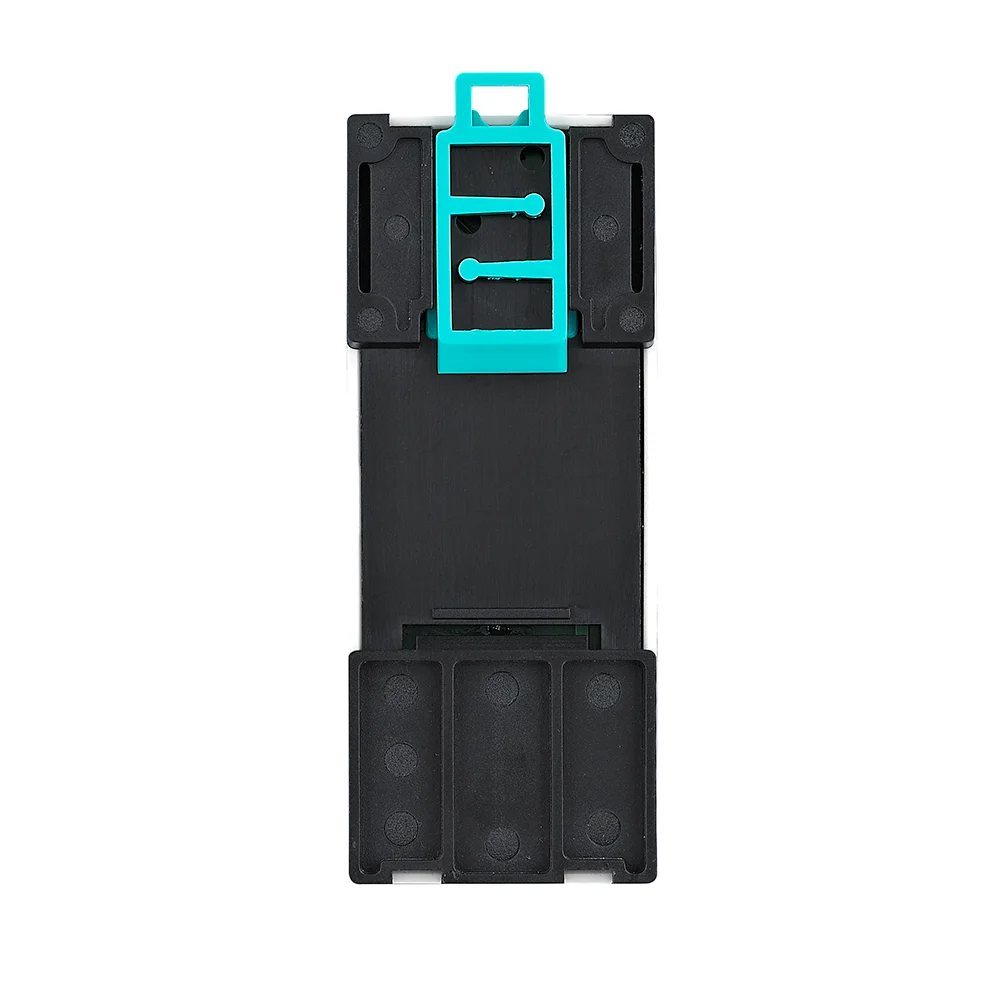

Samwha-Dsp DGK-01, В переменного тока, сверхмаленькое цифровое Однофазное реле защиты от перенапряжения и пониженного напряжения

Общие

Реле управления напряжением DGK-01 и DGK-01W предназначены для блокировки однотонных неисправностей нагрузок, возникающих из сети.

Использование и принцип работы

Чтобы установить значение высокого напряжения: Установите ручку управления «U>» в желаемое значение.Чтобы установить значение низкого напряжения: Установите ручку управления «U <» в желаемое значение.Чтобы установить время задержки: Установите ручку управления «t» в желаемое значение.Установленные значения отображаются на дисплее при регулировке с помощью кнопок настройки. Через 2 секунды после отпуска ручки set, затем на дисплее отображается измеренное значение напряжения.Если напряжение находится между заданными значениями высокой «U>» и низкой «U <», включается светодисветодиодный «Out», и реле заряжается.

Функции защиты

Защита от высокого напряжения-для перехода в состояние ошибки: Если напряжение идет выше установленного значения высокого напряжения, горит светодиодный «U>», устройство ждет до установленного времени задержки «t», по истечении времени реле деактивируется, светодиодный «Out» погаснет.Защита от высокого напряжения-выход из состояния ошибки: Когда напряжение падает ниже 5 в установленного значения высокого напряжения, устройство ожидает времени задержки «t». По прошествии времени загорится светодиод «U>», реле активируется, светодиодный катор Out загорится.Защита от низкого напряжения-для входа в состояние ошибки: Если напряжение уходит ниже установленного значения низкого напряжения, горит светодиодный «U <», устройство ждет до установленного времени задержки «t», по истечении времени реле деактивируется, светодиодный «Out» погаснет.Защита от низкого напряжения-выход из состояния ошибки: когда напряжение превышает 5 в установленного значения низкого напряжения, устройство ожидает сброса времени «t». По прошествии времени загорится светодиод «U <», включится реле и загорится светодиодный ОД «Out».Состояния релеАктивировано реле: 2(COM) и 3(NO) close, 1(NC) и 2(COM) open.Реле деактивировано: 2(COM) и 1(NC) close, 3(NO) и 2(COM) open.

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводники или химикатыМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите выключатель и автоматический выключатель рядом с устройством, оператор может легко добраться до него.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un).... : 220 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <6ваРабочая температура .. : -20 °C ..... + 55 °CНабор высокого напряжения (U>)........... : 230 В-280 ВКомплект низкого напряжения (U<)............ : 150 в-210 в110-210 в (на DGK-01W)Ожидание (t)....................... : 0,1 сек-10 сек.Дисплей. : 3 светодиода, 1x 3-значный дисплейТип соединения. : Клеммное соединениеКонтакт .................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 2,5 мм ²Вес. : Макс. 220гр.Монтаж ........................... : Вертикальная сборкаПанель или в сборе на din рейкуРабочая высота .......... : <2000 метра

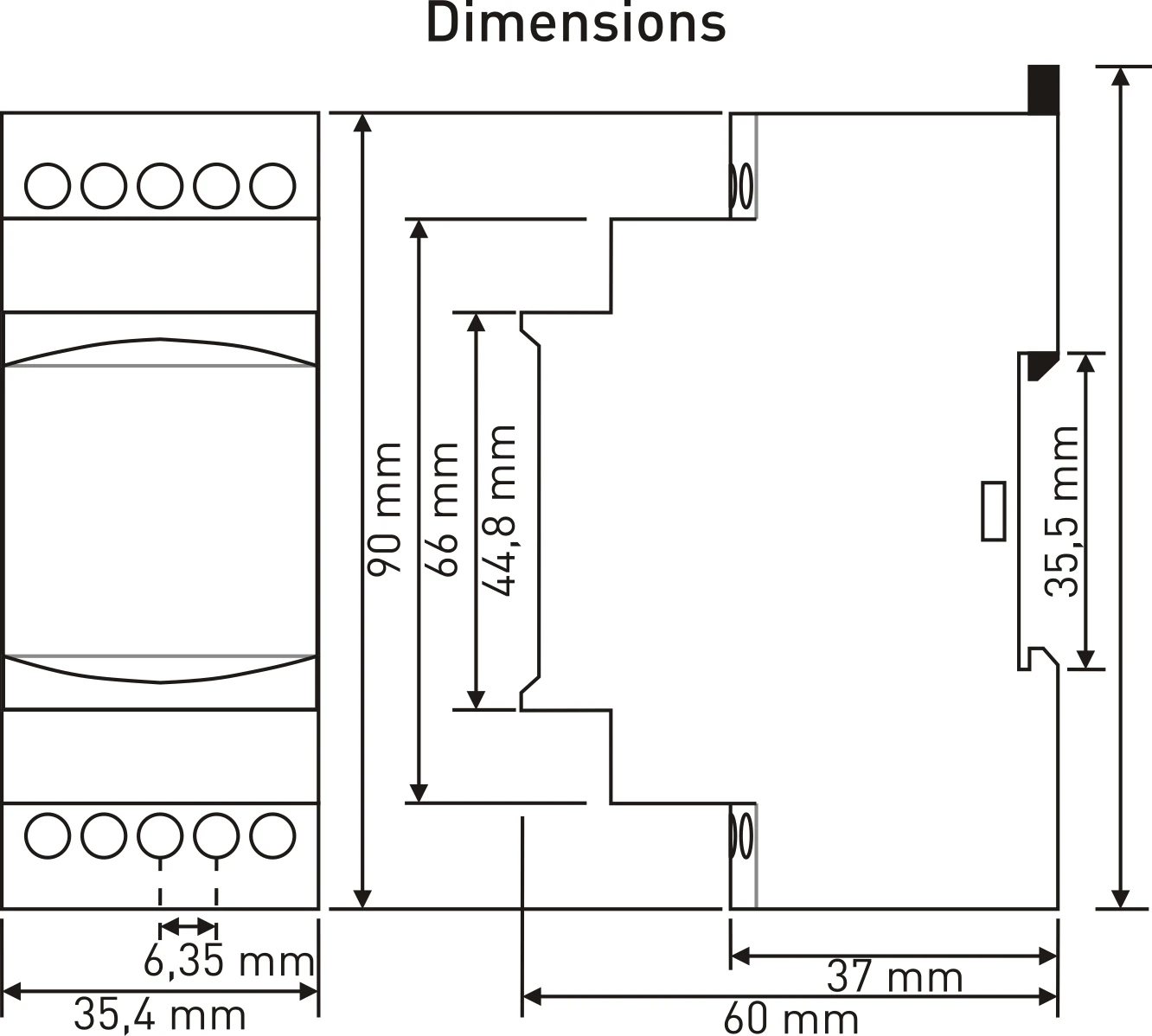

Размеры

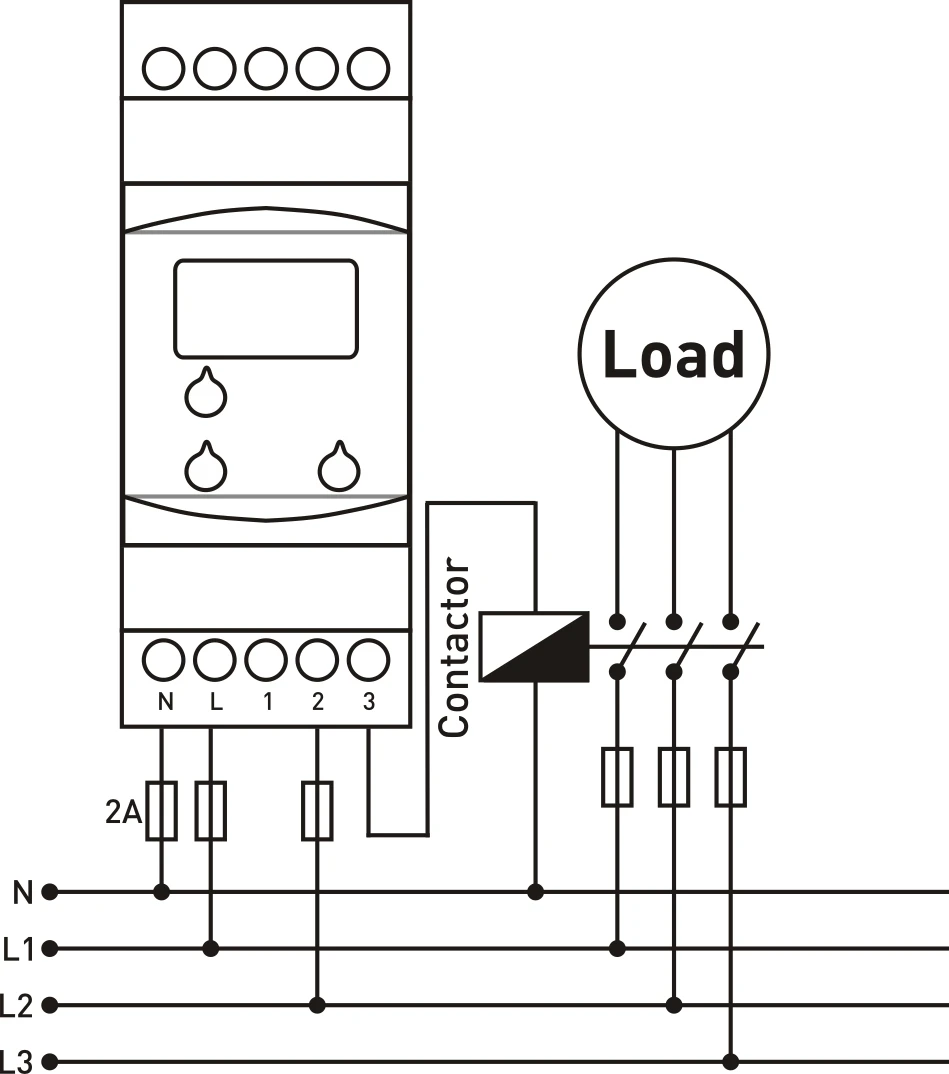

Схема подключения
