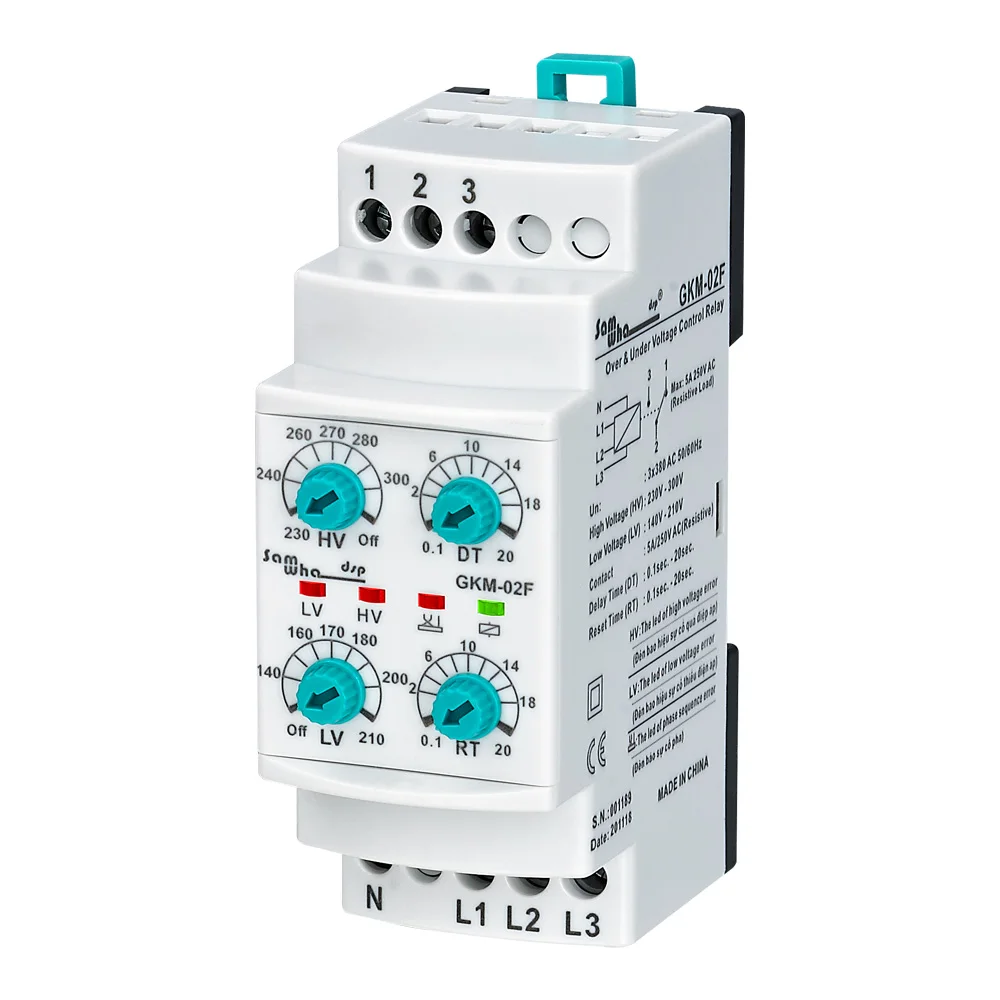

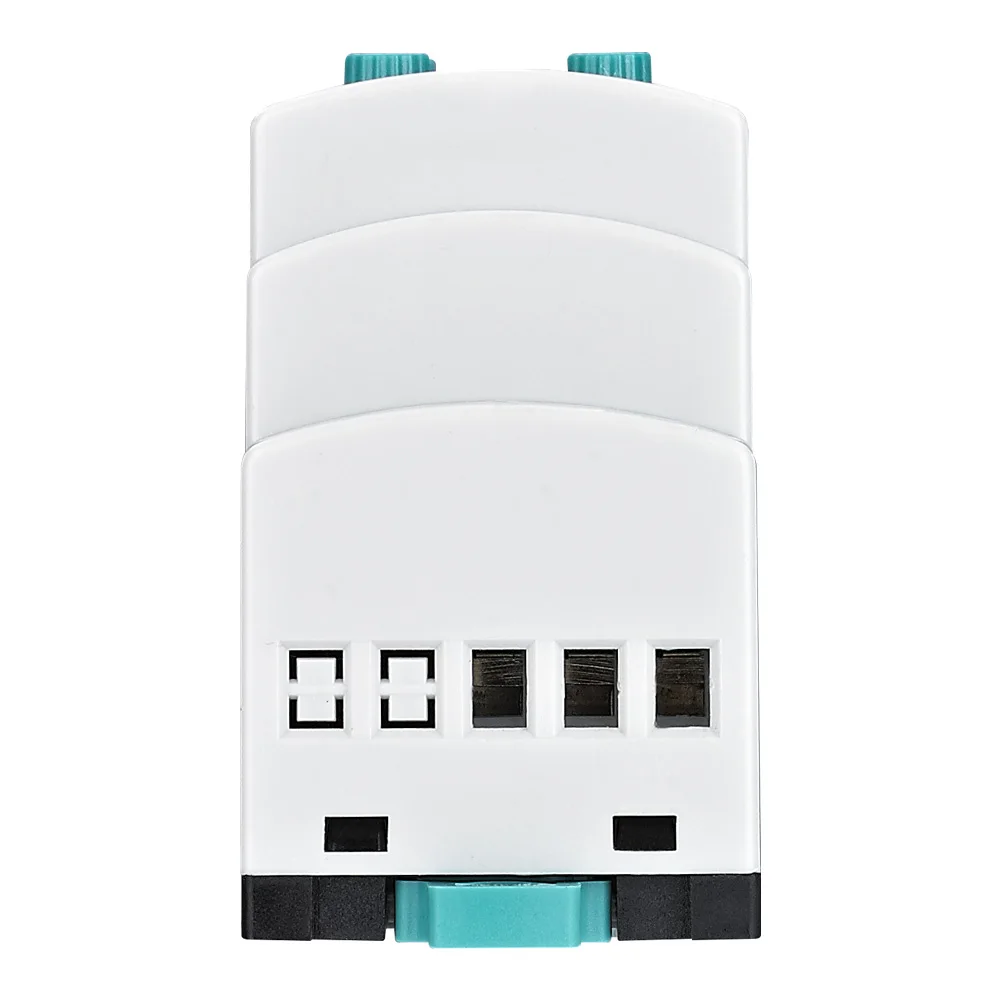

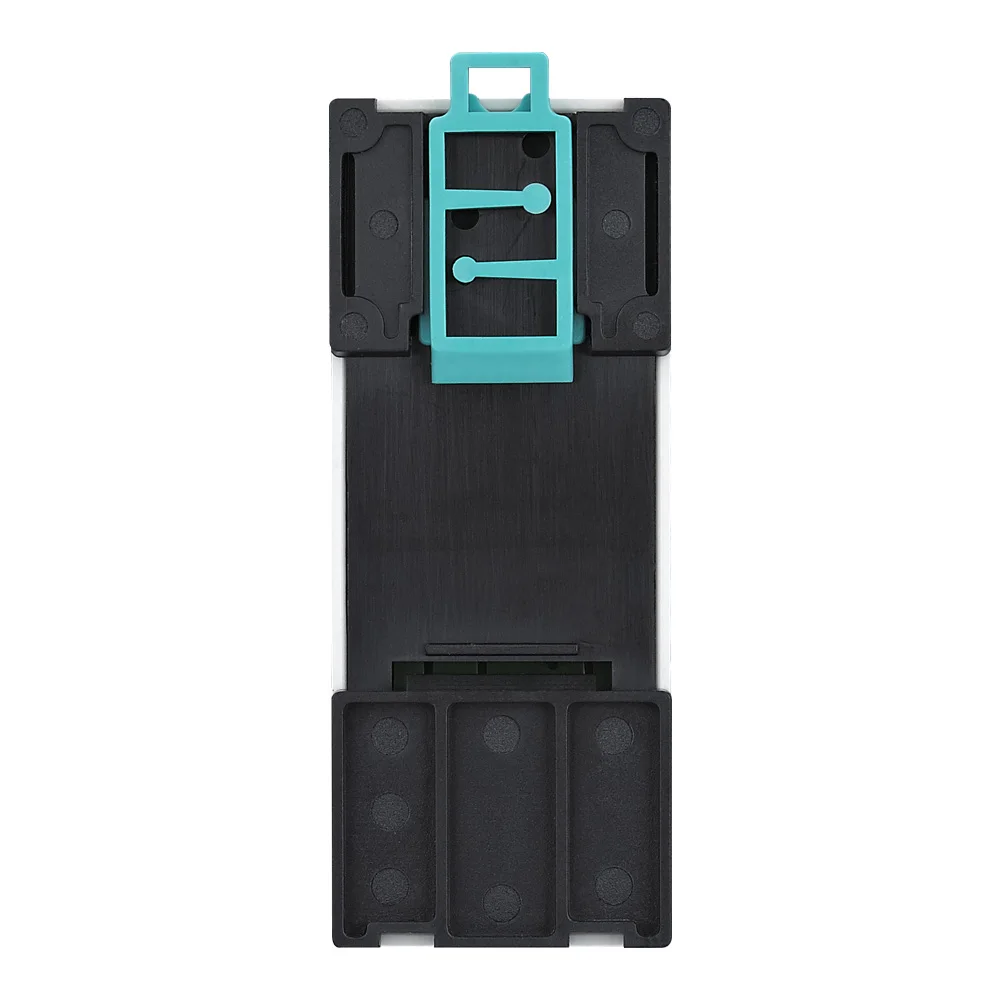

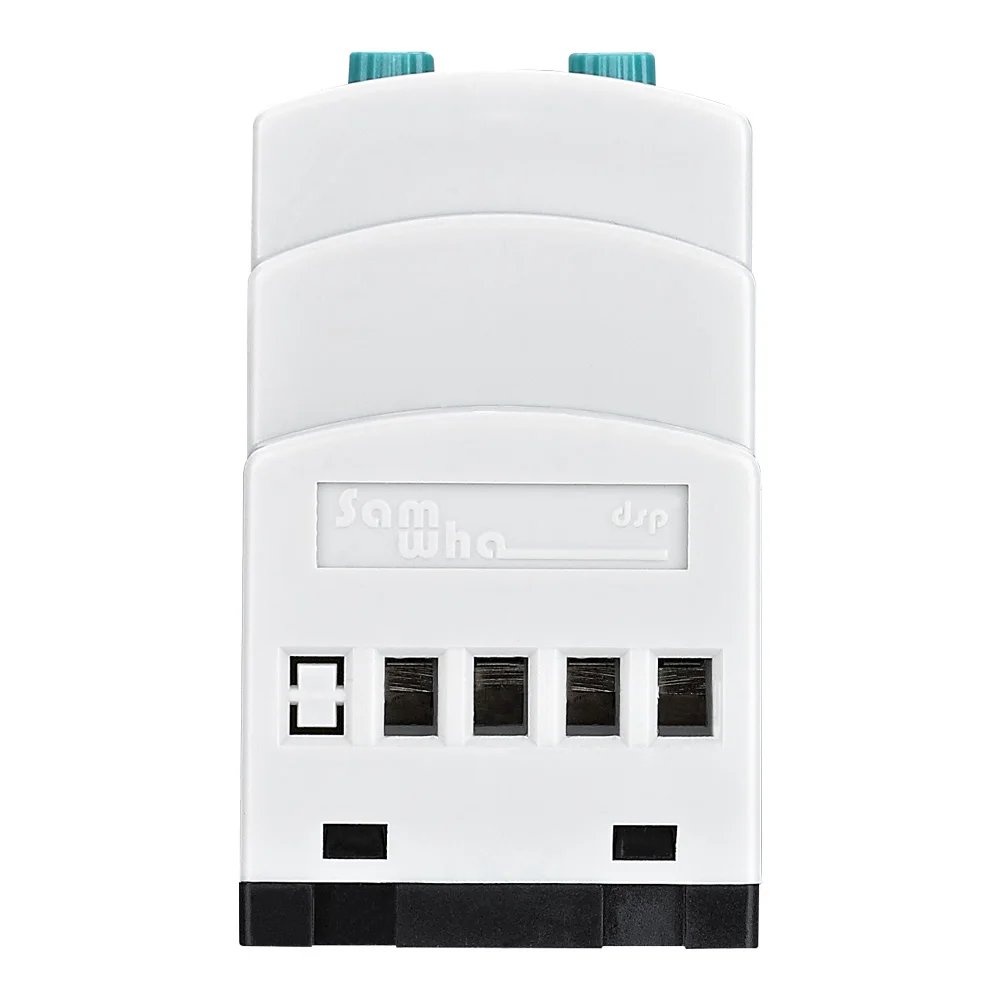

Samwha-Dsp GKM-02F 3 * 380VAC с нейтральным трехфазным отказом, последовательностью фаз, реле пониженного и перенапряжения

Общий

Реле управления напряжением предназначены для защиты устройств с чувствительными значениями рабочего напряжения от неисправностей, которые могут быть вызваны напряжением сети.

Использование и принцип работы

Сделайте подключения устройства в соответствии со схемой подключения.Установите необходимые настройки прибора в соответствии со значениями рабочего напряжения нагрузки. Когда устройство заряжено энергией, если значения напряжения являются нармальными в соответствии с заданными значениями, реле включается и включается светодиод реле (√).(В случае моделей с контролем последовательности фаз последовательность фаз также должна быть правильной. Когда значения напряжения выходят из установленных значений, соответствующий индикатор неисправности горит, он ждет до истечения времени задержки (DT) по истечении времени, реле деактивируется и гаснет светодиодный реле. Когда напряжения возвращаются к нормальным значениям, устройство ждет до времени сброса (RT), по истечении времени включится реле и вклюсветодиодный реле.Функция защиты от высокого напряжения отключается, когда кнопка управления HV выключена.Функция защиты от низкого напряжения отключается, когда кнопка управления LV выключена.Активируется реле: 2 (COM) и 3 (NC) короткого замыкания, 1 (NC) и 2 (COM) открытого замыкания.Реле деактивируется: 2 (COM) и 1 (NC) короткое замыкание, 3 (NC) и 2 (COM) открытая цепь

Необходимые настройки и уведомления об ошибках

HV: заданное значение высокого напряжения, когда напряжение повышается выше этого значения, горит светодиод HV.LV: установленное значение низкого напряжения, когда напряжение падает ниже этого значения, LV светодиодный горит.DT: время задержки, это время, чтобы подождать до ввода ошибки.RT: время сброса, это время ждать, когда реле натянет, когда напряжение вернется в норму.

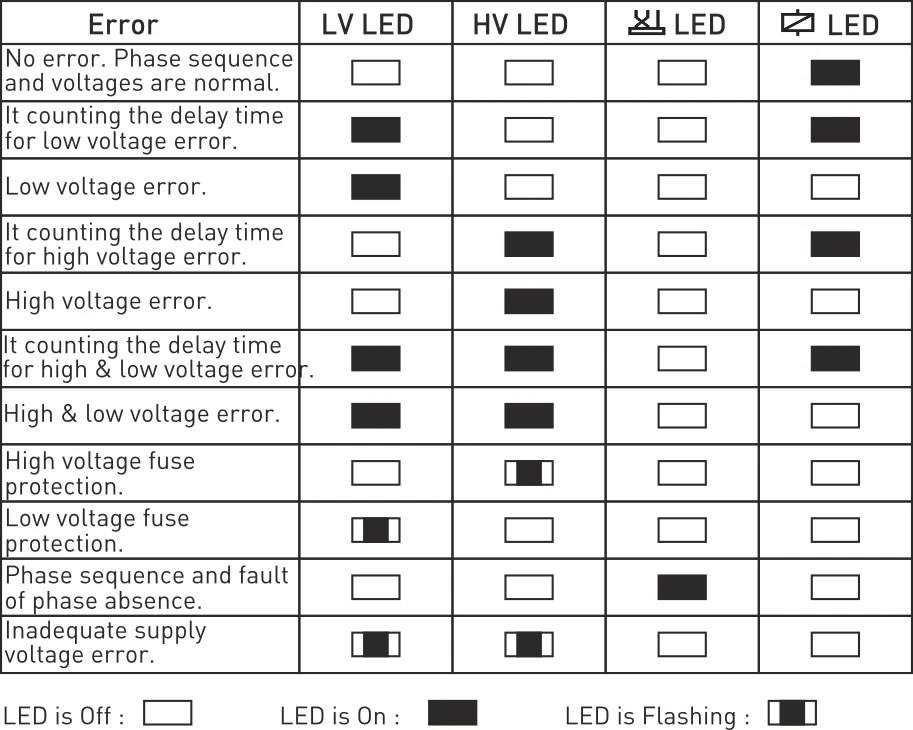

Светодиодные уведомления по ошибкам

Функции защиты

Защита от высокого напряжения-для входа в состояние ошибки: если одна или несколько фаз превышает установленное значение высокого напряжения, горит светодиод HV, устройство ожидает неизменного времени задержки (DT), по истечении времени реле деактивируется и выключается светодиод реле.Защита от высокого напряжения-выход из состояния ошибки: когда все фазы опускаются ниже на 3% от установленного значения высокого напряжения, устройство ждет сброса времени (RT) по истечении времени, светодисветодиодный HV выключен, реле активируется, а светодиод реле горит. Предохранитель высокого напряжения для перехода в состояние ошибки: если одна или несколько фаз превышает Номинальное рабочее напряжение в 1,5 раз, светодиод HV мигает, через 100 миллисекунд устройство деактивирует реле, светодиодный реле выключается.Защита предохранителя высокого напряжения-выход из состояния ошибки: когда все фазы опускаются ниже на 3% от установленного значения высокого напряжения, устройство ждет времени сброса (RT). По истечении времени индисветодиодный HV выключен, реле активируется и индисветодиодный реле горит.Защита от низкого напряжения-для входа в состояние ошибки: если одна или несколько фаз опускается ниже установленного значения низкого напряжения t, горит светодиод LV, устройство ожидает до установленного времени задержки (DT), по истечении времени реле деактивируется и выключается светодиод реле.Защита от низкого напряжения-выход из состояния ошибки: когда все фазы переходят выше на 3% от установленного значения низкого напряжения, устройство ждет времени сброса (RT). По прошествии времени светодиодный LV выключен, реле активируется и индисветодиодный реле горит.Защита предохранителя низкого напряжения-для входа в состояние ошибки: если одна или несколько фаз в 0,5 раз ниже номинального рабочего режима, светодисветодиодный LV мигает, ater 100 миллисекунд устройство деактивирует реле, и светодиод реле выключается.Защита предохранителя низкого напряжения-выход из состояния ошибки: когда все фазы переходят выше на 3% от установленного значения высокого напряжения, устройство ждет времени сброса (RT) по прошествии времени, светодисветодиодный LV выключен, реле активируется, а светодиод реле горит.Недостаточная Защита от напряжения питания-для входа в состояние ошибки: LV и HV светодиоды мигают, когда напряжение N-L1 для GKM-02/02F и напряжение L1-L2 для GKT-03/03F в 0,4 раз ниже номинального рабочего напряжения. Через 100 миллисекунд устройство деактивирует реле и выключает светодиод реле.Недостаточная Защита от напряжения питания-выход из состояния ошибки: когда N-L1 для GKM-02/02F, значения напряжения L1-L2 для GKT-03/03F переходят выше на 3% от заданного значения низкого напряжения, устройство ждет до истечения времени сброса (RT), по истечении времени, Светодиодный индикатор LV и HV выключен. Реле активируется, а светодиод реле горит.Защита последовательности фаз: если последовательность фаз устройства перевернута, засветильник тся Индикатор ошибки последовательности фаз (X) и реле не активируется. Отсутствие фазы-это ошибка последовательности фаз одновременно.

Обслуживание

Выключите устройство и отпустите от подключений. Очистите ствол устройства тампоном. Не используйте никаких проводников или химических веществМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите выключатель и автоматический выключатель в сборе.Поставьте выключатель и автоматический выключатель рядом с устройством, оператор может легко дотянуться.Отметьте выключатель и автоматический выключатель как отпускающее соединение для устройства.

Технические характеристики

Рабочее напряжение .... : 3x380 В переменного тока 50/60 Гц.Номинальное рабочее напряжение: 220V 50/60Hz.Высокое напряжение .......:230 В-300 ВНизкое напряжение...:140 в-210 вВремя задержки ..........: 0,1 сек. - 20 сек.Время сброса ..........: 0,1 сек. -20 сек.Рабочая мощность... ....... : <6 ваРабочая температура .. : -20 °C ..... + 55 °CДисплей. : 4 светодиодаТип соединения. : Клеммное соединениеКонтакт ....................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 1 5мм м²Вес. : 0,210 кг.Монтаж .................... : Собран на din рейкуРабочая высота .......... : <2000 метра

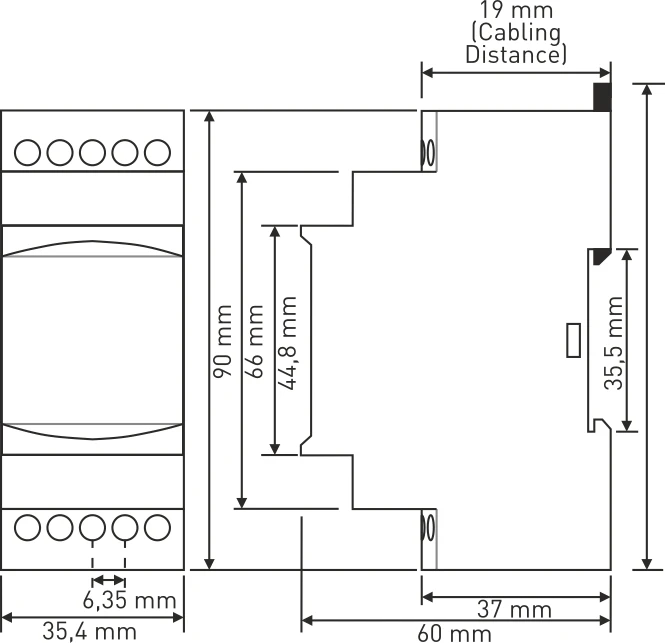

Размеры

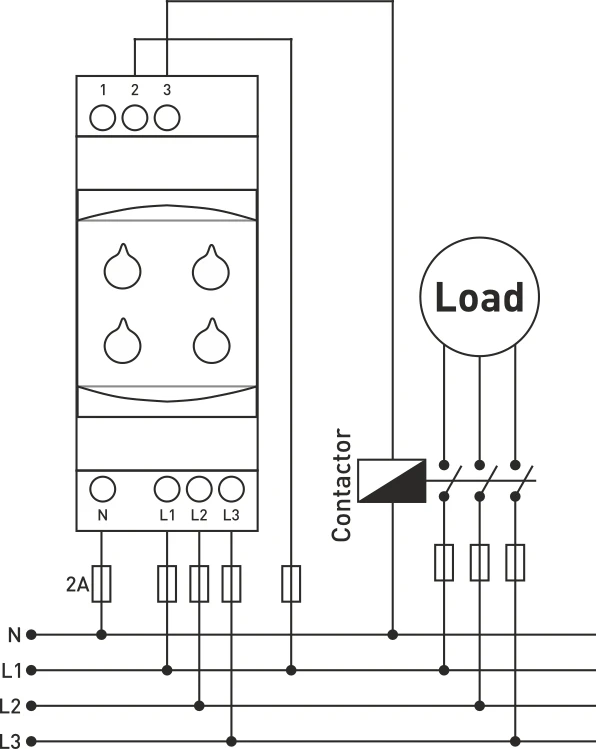

Схема подключения
