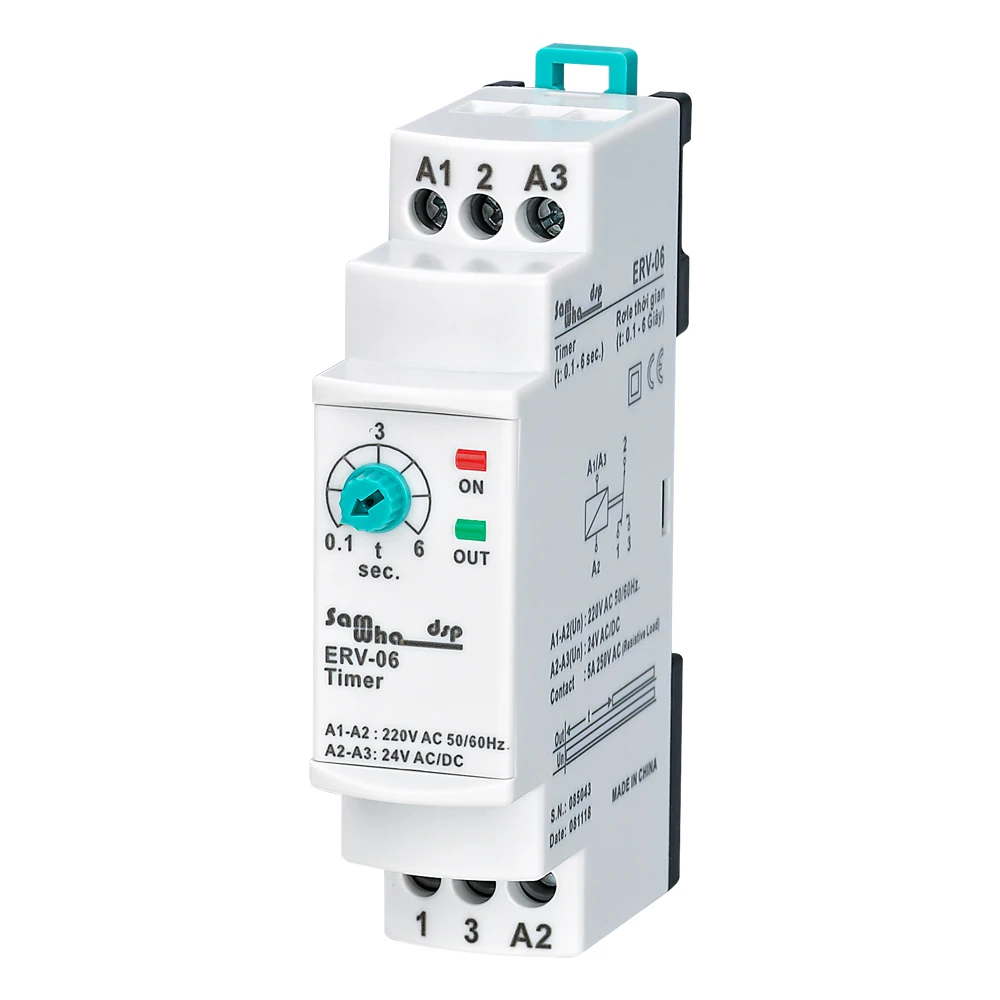

Samwha-Dsp ERV-06 на время задержки реле электронная Регулируемая (0.1-6sec.)

Общий

ERV-XX реле таймера используются во всех областях (промышленность, дом, завод и т. Д.) требует контроля, связанных со временем.

Принцип использования и работы

Пожалуйста, сделайте соединение в соответствии с схемой. Пожалуйста, отрегулируйте время задержки кнопкой. Активируйте устройство. Устройство будет считать стенд вовремя. On(Power) led включается, когда происходит подсчет, выключается (реле) светодиод. Во время этого шага выход контакта (NC)1. После того, как время выключено (реле), светодиод включается, и выход контакта (нет) 3. До тех пор, пока устройство не отключено, остается прежним.

Техническое обслуживание

Выключите устройство и отпустите его от подключения. Очистите ствол устройства тампоном. Не используйте проводник или химикатМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Используйте устройство в соответствии с руководством пользователя.Не используйте устройство во влажном состоянии.Включите выключатель и выключатель в сборе.Поместите выключатель и выключатель рядом с устройством, оператор может легко добраться.Отметьте выключатель и выключатель как Выходное соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 150V-260V AC/24VDC или110VAC/24VDCРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <4ВАРабочая температура .. : -20 °C ..... + 55 °CВремя (t)................................... : 0.1сек.-60 мин.Дисплей: ................................. : На светодиодах и светодиодахТип соединения. : Клеммное соединениеВес. : Max.90gr.Свяжитесь с…… ..:5A/250 В переменного тока (активных сопротивлений для цепи переменного тока)Крепление ......................... : Вертикальная сборка вПанель или в сборе на din-рейкеРабочая высота .......... : <2000 метровДиаметр кабеля ................. : 2,5мм ²

Рабочий механизм

Размеры

Схема подключения
