3 оси набор контроллеров CNC 3 шт. Nema23 шаговый двигатель двойной вал 76 мм, 3A,270oz-in FMD2740C драйвер 4A, с алюминиевой крышкой, 50В и Мощность поставка доска

Примечание:

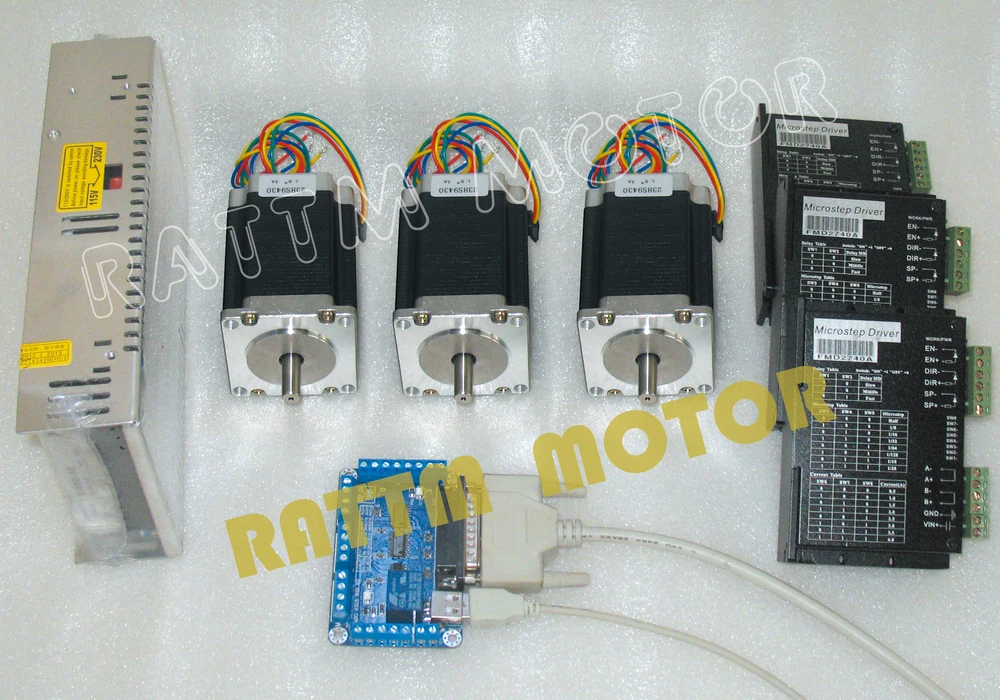

 Посылка включает:

3 x Драйвер шагового двигателя FMD2740C4A 50V/DC

Шаговый двигатель 3 x 23HS8430BДвойной вал 270Oz-in, длина 76 мм

1x350W 36V/11A импульсный источник питания

1x5 осей breakout board V5 Тип

Параллельный кабель DB25-1 шт.

1 х USB кабель

Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

3 оси для среднего размера фрезерный станок плазма или лазер

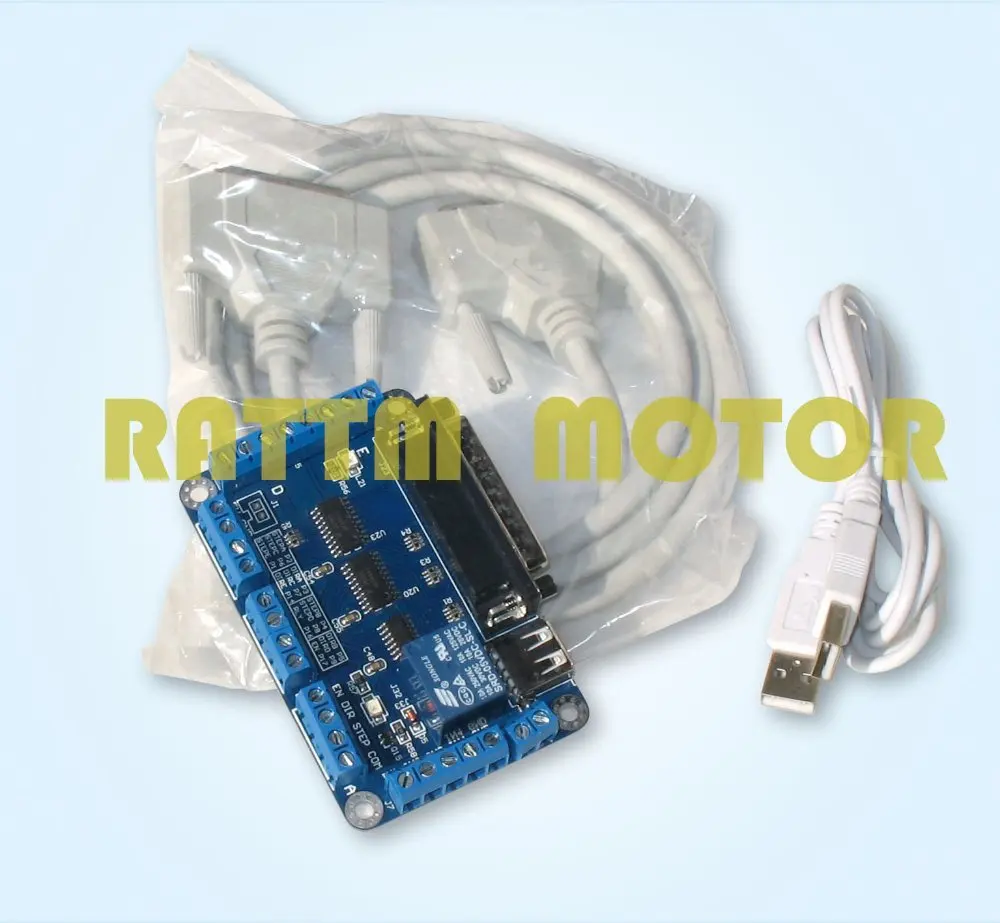

1. 5 осевая секционная плата

· В большинстве случаев можно подключить драйвер 5 шт. и одновременно управлять двигателем 5 шт.

· Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения

· Это с релейным портом для сжатия шпинделя с ЧПУ

· Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

· Размеры: 9x5.7cm

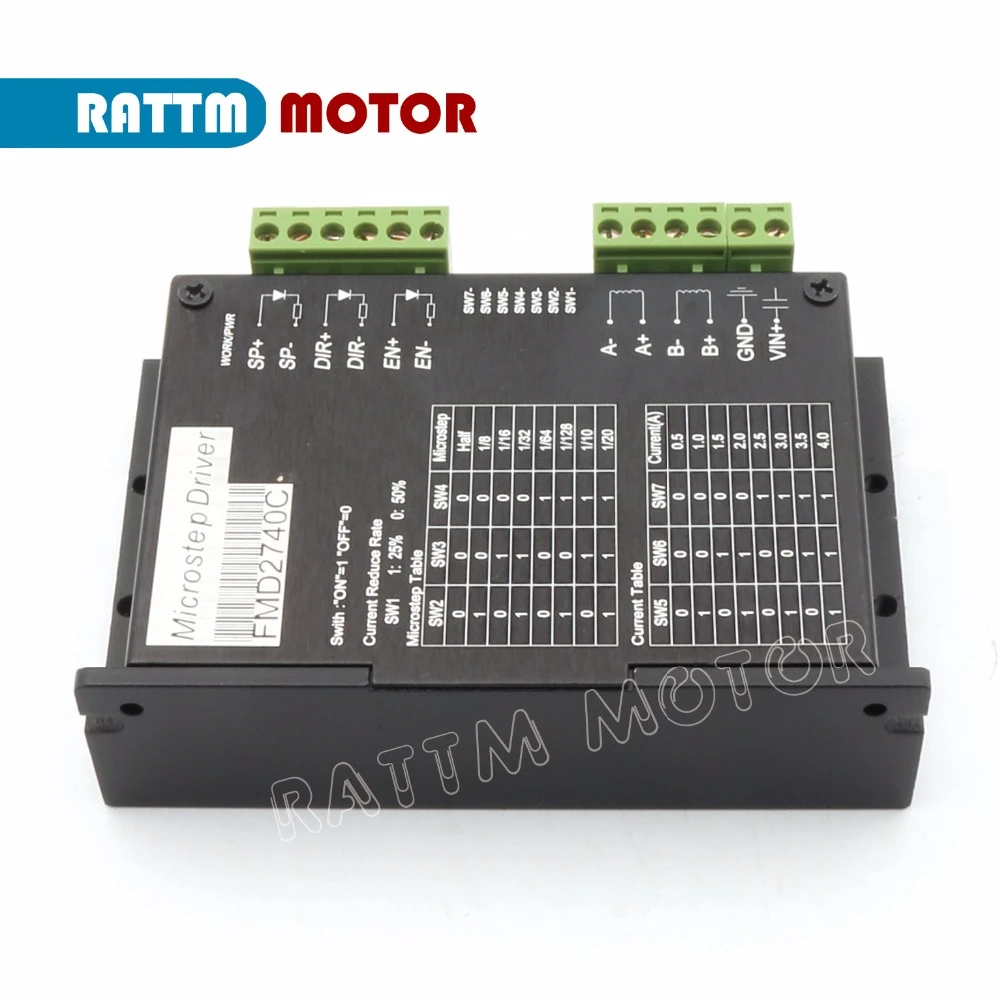

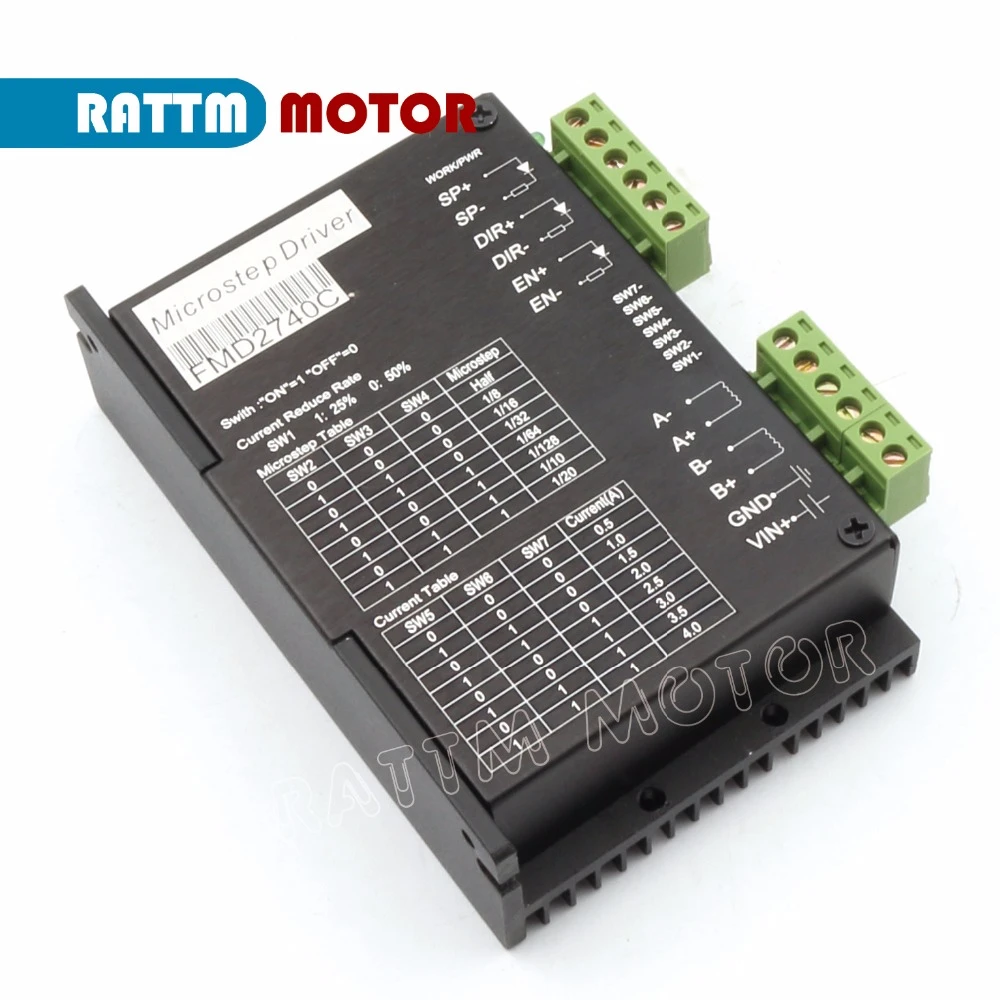

2. Драйвер шагового двигателя FMD2740C

1) краткое введение

FMD2740C с приводом от японского sanyo чип, после многократного оптимизации R & D и производства высокого подотдела 2-фазы привод шагового двигателя, подходит для езды на велосипеде малых и средних фазного тока меньше, чем 4A 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя улучшают точность работы, уменьшают вибрации и снижение уровня шума.

2) Особенности

1. Высокая производительность, низкая цена

2. Биполярный режим постоянного тока

3. Напряжение источника питания от 12 до 50 В постоянного тока

4. Высокая скорость оптопары сигнала изоляции вход

5. Частота измельчения 20 кГц

6. Разделение точности 2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20 опционально

7. Электрический входной сигнал совместим с TTL

8. Стационарный ток автоматически уменьшается наполовину

9. Конструкция формы удобна для установки

10. Максимальный ток привода 4А

11. Привод каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель

3) Применение

Подходит для различных малых и средних средств автоматизации оборудования и инструментов, например: небольшой гравировальный станок, SMT машина и т. Д.

4) определение проводки

Интерфейс слабого сигнала

Сигнал

Функция

SP +

Импульсный сигнал + конец

СП-

Импульсный сигнал-конец

DIR +

Сигнал направления + конец

DIR-

Направление сигнала-конец

EN +

Включить сигнал + конец

EN-

Включение сигнала

Сильный порт подключения

Сигнал

Функция

Вин +

12-50 В dc источник питания + конец, рекомендуется использовать 36V3A

GND

Подключение источника питания постоянного тока

A +

Шаговый двигатель A + фазовый терминал

А-

Шаговый двигатель A - Phase terminal

B +

Шаговый двигатель B + фазовый терминал

Б-

Шаговый двигатель b-фазный терминал

Примечание: Этот накопитель не содержит цепи анти-интерполяции, поэтому невходной положительный и отрицательный источник питания вверх дном! В противном случае это повредит накопитель!

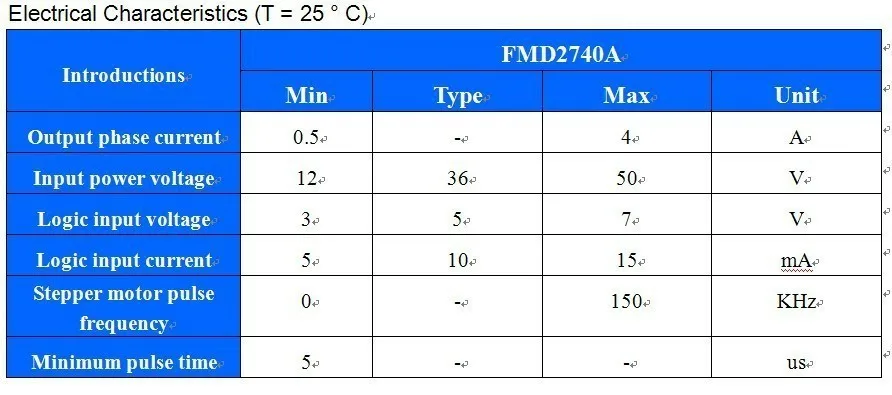

5) электрические характеристики

6) Использование окружающей среды и параметров

Метод охлаждения

Естественное охлаждение или принудительное воздушное охлаждение

Использование окружающей среды

Случаи жизни

Избегайте пыли, масляного тумана и коррозионных газов

Температура

0 °C-+ 50 °C

Влажность

40-90% относительной влажности

Вибрация

6m/s2 MAX

Температура хранения

-20 °C-+ 65 °C

Вес

250 г

7) Механический Размер установки

8) источник питания

Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740C может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 50 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.

Примечание:

1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;

2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.

9) затухание настроек переключателя DIP

Режим распада

SW1

SW2

Медленное распад

Скидка

Скидка

Смешанный спад

На

Скидка

Быстрый спад

Скидка

На

 10) настройки дип-переключателя

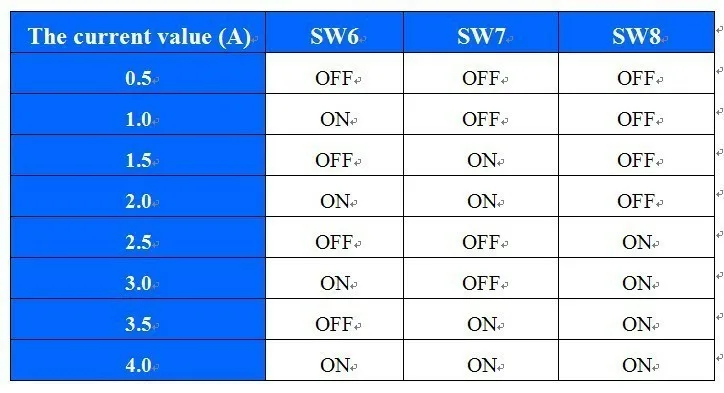

11) настройки текущего DIP-переключателя

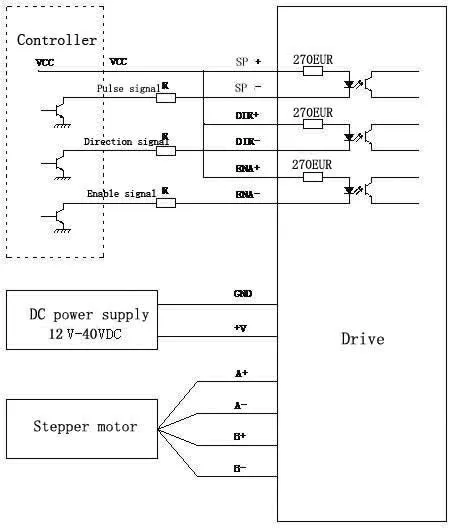

12) схема проводки контроллера приводного двигателя

13) электропроводка

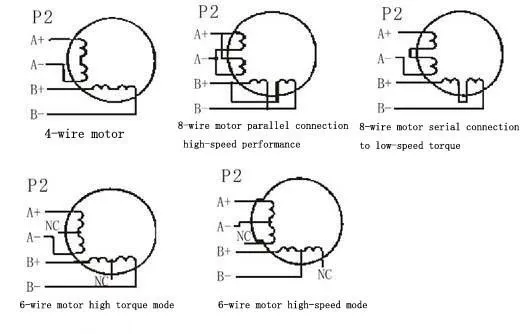

В FMD2740C водитель может управлять всеми ток 4A 4-проводной, 6 проводов или 8-жильный 2-фазный/4-фазами, приводятся ниже 4-проводной, 6 проводов, 8 проводов шагового двигателя подключение:

 14) соответствие привода и двигателя

FMD2740C водитель может управлять отечественных и зарубежных производителей 2-фазный или 4-фазный мотор, для того, чтобы получить всю исчерпывающую информацию, вождение, необходимо выбрать разумное питающее напряжение и ток установка. Напряжение питания определяет уровень высокоскоростной производительности двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.

Выбранное напряжение питания

Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой вид, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но также в работе высокого давления, низкой вибрации скорости.

Установлен выходной ток

Для того же двигателя, чем больше Настройка тока, тем выше скорость, токовый двигатель и больше тепла. Поэтому при нормальных обстоятельствах Настройка тока в мощную машину теплая, но не слишком горячая долгосрочная ценность.

Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не будут горячими.

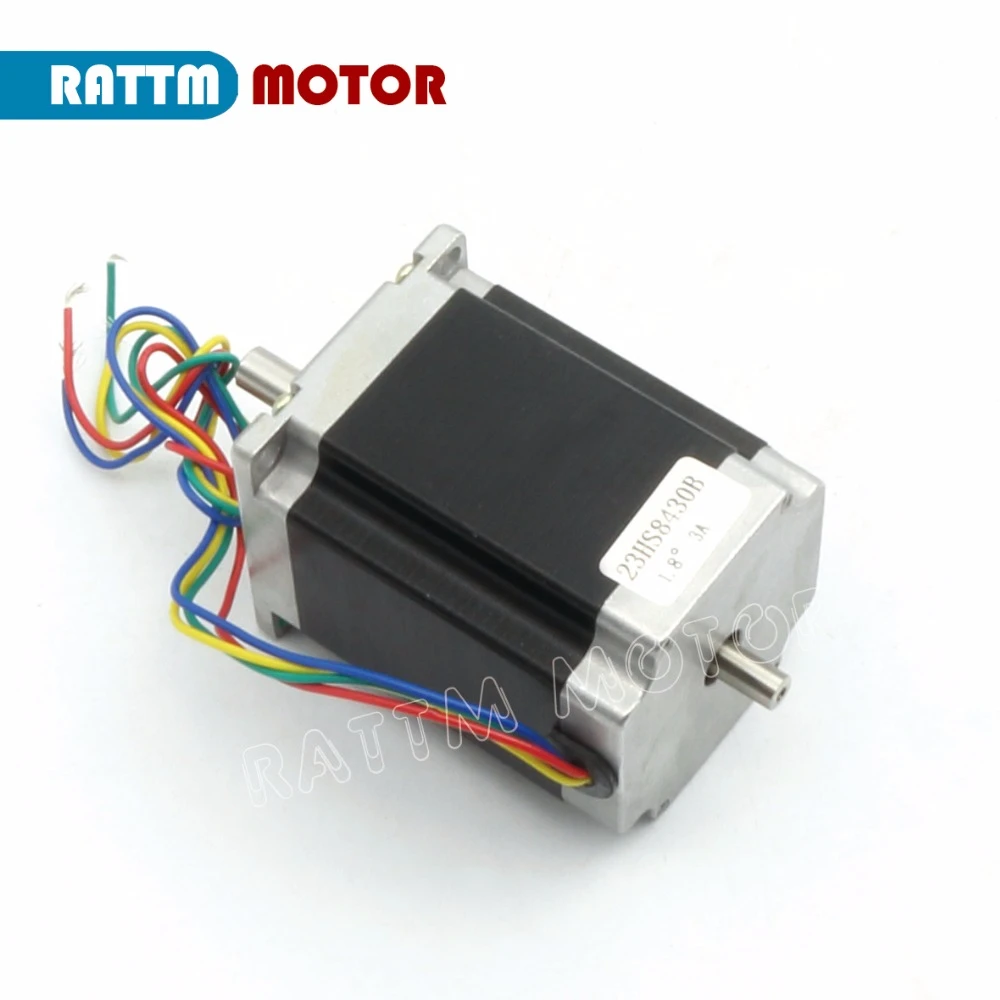

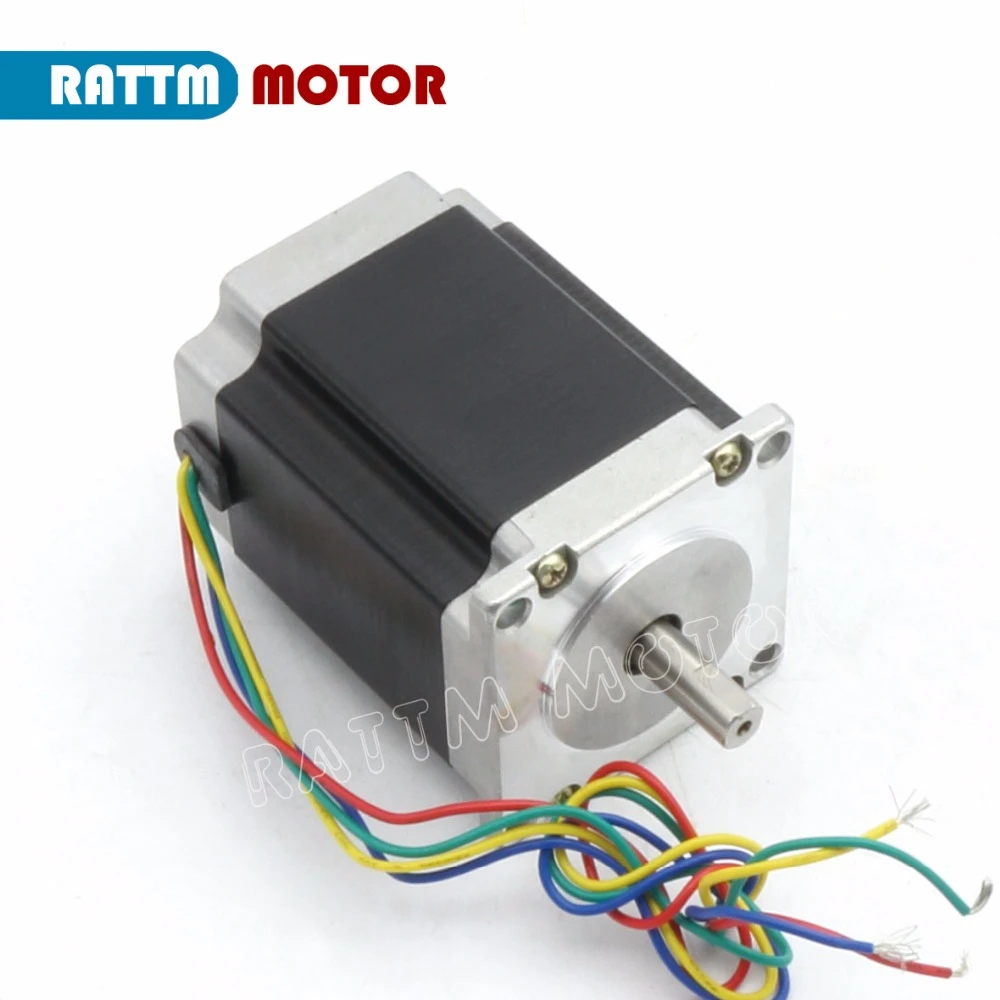

3. Шаговый двигатель

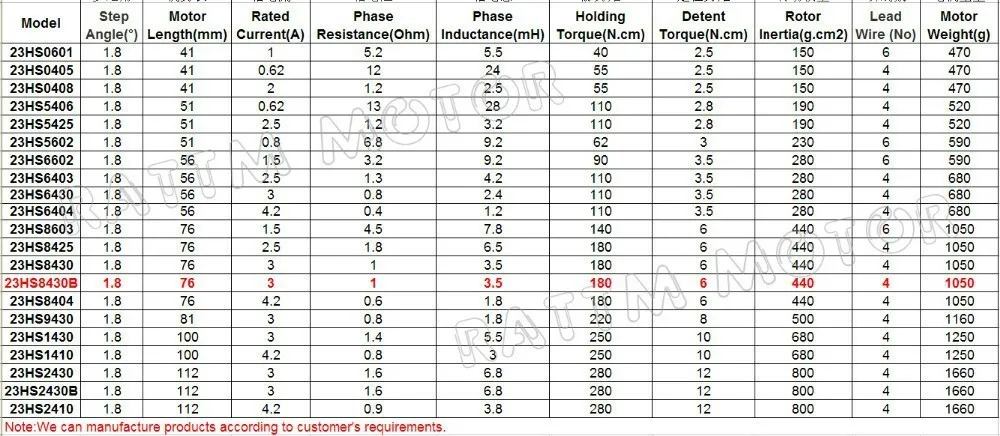

Технический паспорт (23HS8430, передний вал-8 мм диаметр вала, длина 21 мм, задний вал 6,35 мм диаметр 10 мм (длина), 270oz-in или 18кг. cm Крутящий момент)

Этот продукт также имеет один вал на выбор, необходимо пригласить сообщение.

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

350W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 36v/8.3A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло

5. Использование или применение

Эти продукты широко используются в гравировальной машине, принтере, медицинском оборудовании,

Вышивальная машина, сценическое освещение, автоматизация текстиля, печать,

Оборудование для автоматизации упаковки и других отраслей промышленности.
