3-осевой Nema 23 шаговый двигатель 76 мм (двойной вал) TB6560 MD430 одноосевой драйвер и 5-осевая разрывная плата
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 30.03.2022

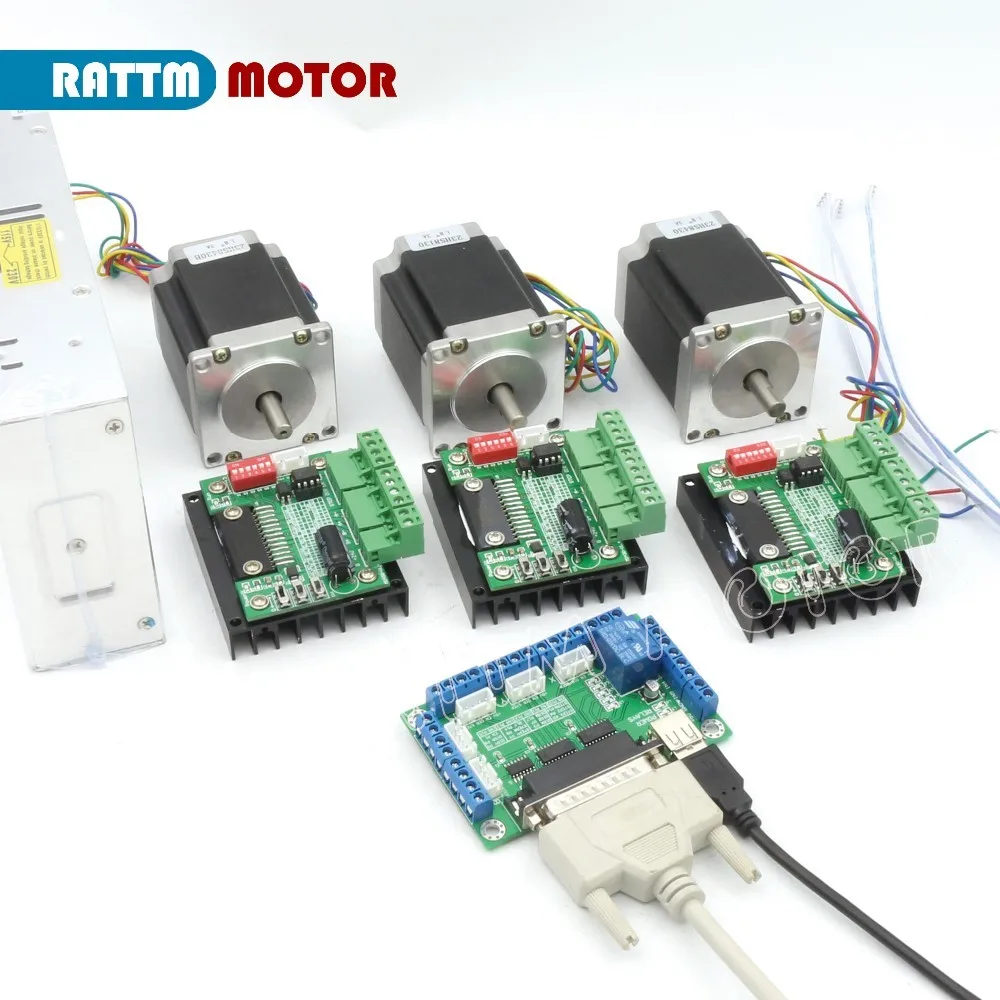

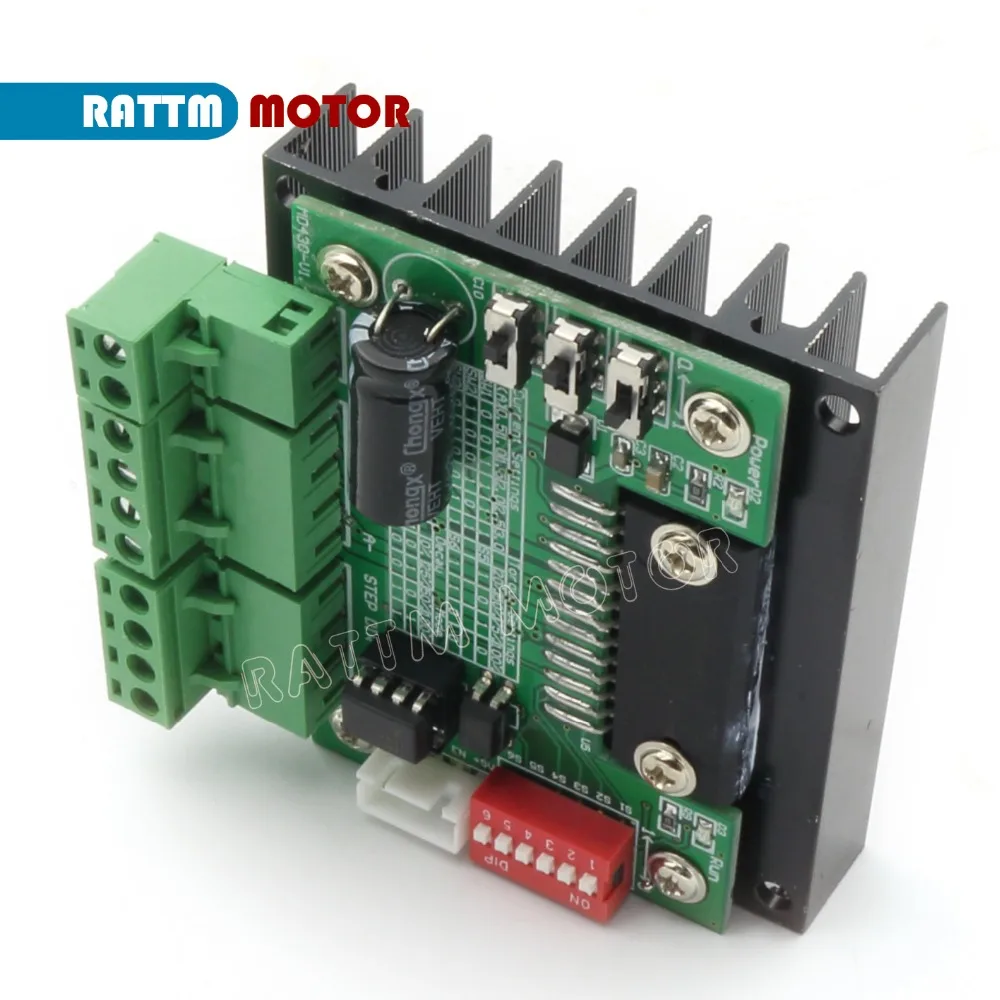

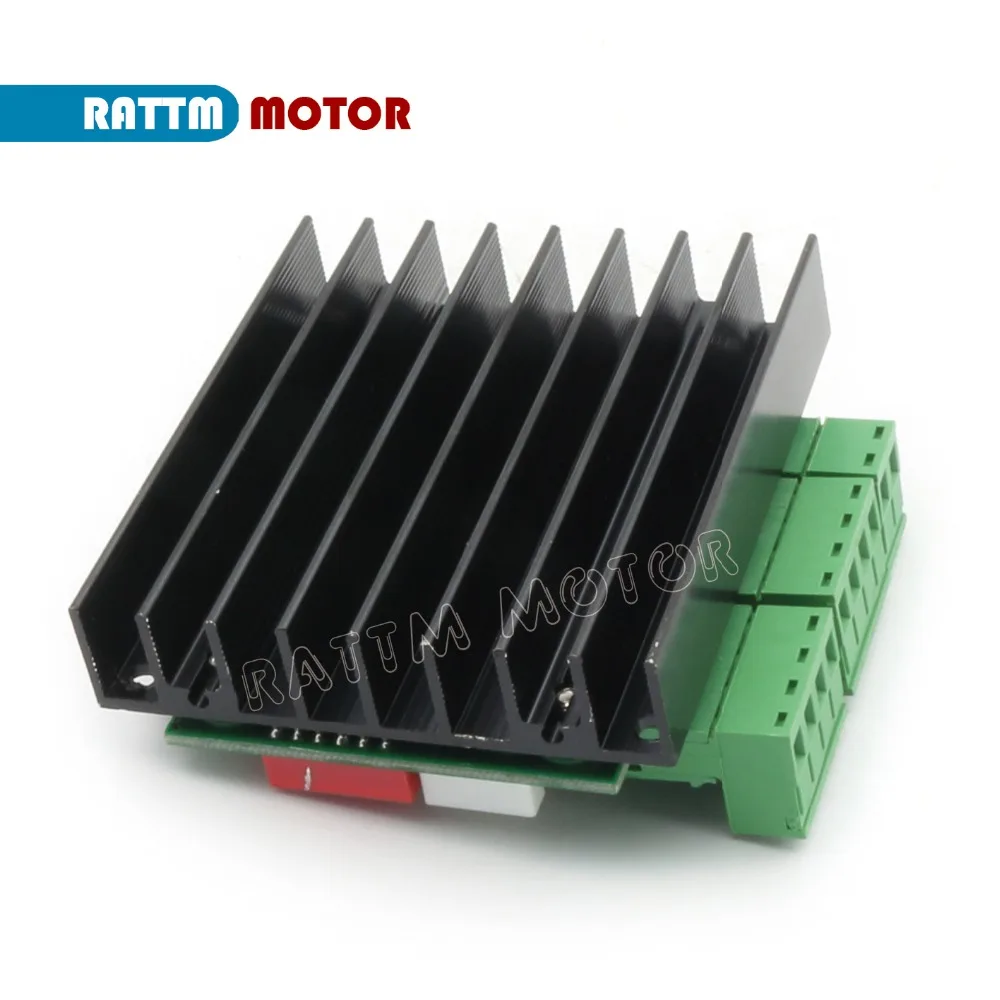

3 x TB6560 MD430 одноосевой драйвер
3x23HS843 0B шаговый двигатель
1x350W 24V/10A импульсный источник питания

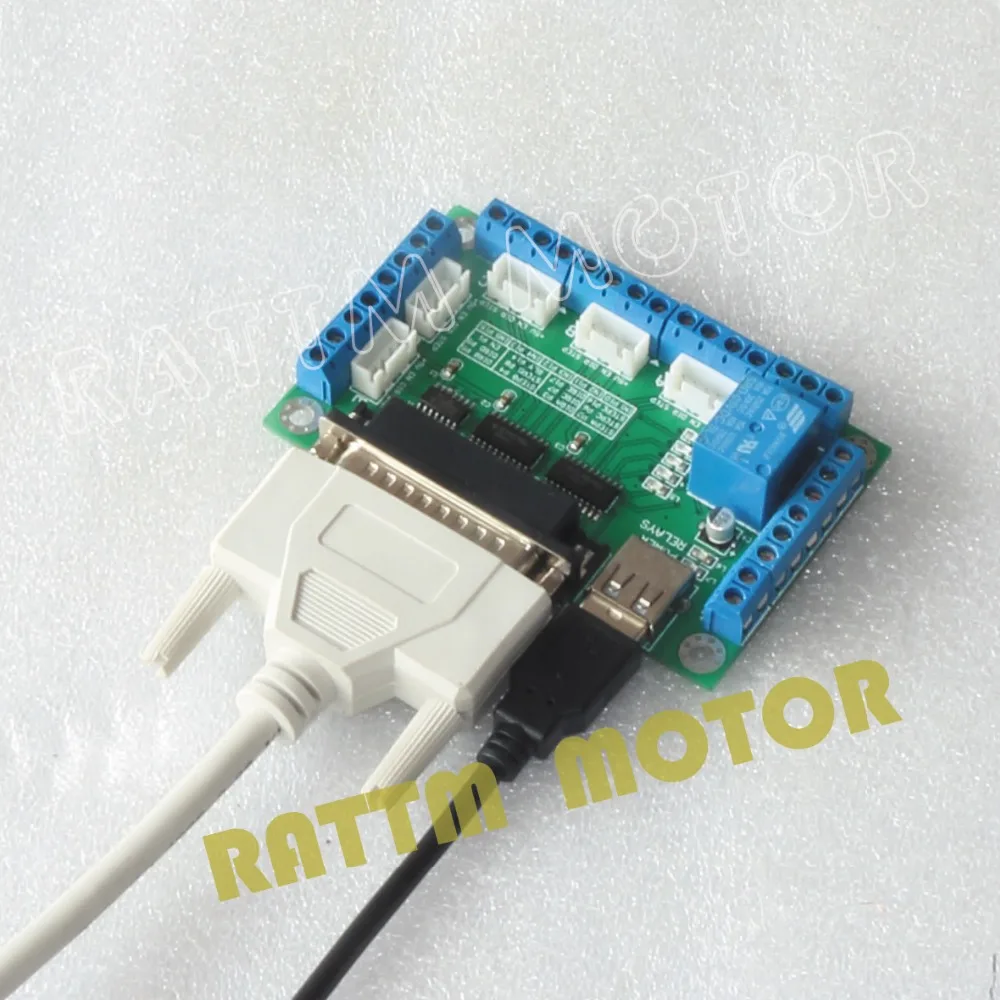

1x5 осевая секционная плата
Параллельный кабель DB25-1 шт.
1 х USB кабель
Руководство пользователя на английском языке:
Https://drive.google.com/drive/folders/1t1VrEOo4s-Nc1lSvzpSQen_FgypG9YNF?usp=sharing
III. Шаговый двигатель
Общая Спецификация:
Точность угла шага: + - 5% (полный шаг, не нагрузка)
Точность сопротивления: + - 10%
Точность Индуктивности: + - 20%
Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)
Температура окружающей среды ----------- 20deg ---- + 50deg
Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока
Прочность изоляции -------- 500VAC в течение одной минуты

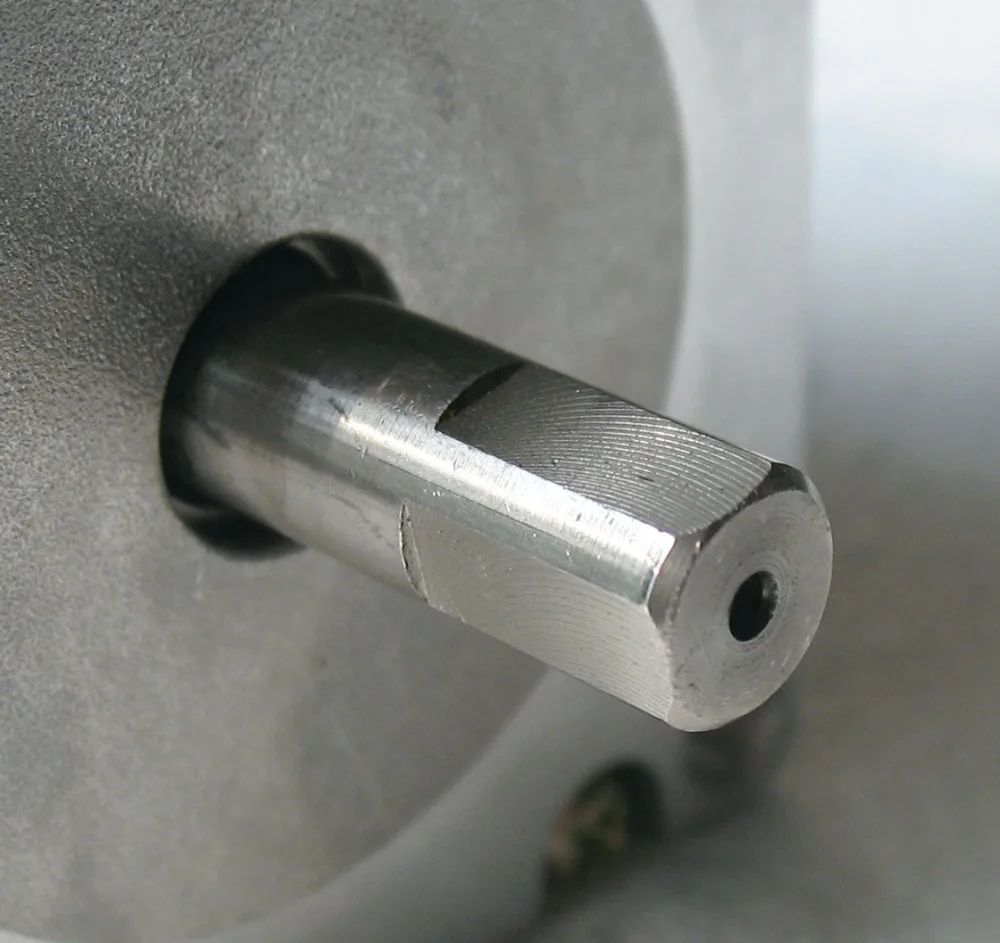

Техническое описание (23HS8430B,Передний вал-8 мм диаметр вала, длина 21 мм, задний вал 6,35 мм диаметр 10 мм (длина), 270oz-in или 18кг. cm Крутящий момент)
Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем произвести.
Свинцовые провода двигателя:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
IV. Импульсный источник питания
350W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 24v/10 A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло
-
ApplicationMilling Machine, Engraver Machine,CNC Routers
-
Breakout board5Axis CNC breakout board Mach
-
Driver Current3.5A
-
Driver Microstep256 microstep
-
Driver nameMD430
-
Driver Voltage12~34V
-
Motor size57x57x76mm
-
Motor wire4pcs
-
Name4 Axis CNC stepper motor controller kit
-
Power supply350W 24V/14.6A
-
Вес логистики5.000
-
Каждая упаковка1
-
Крутящий Момент270 oz-in/180N.cm
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер модели23HS8430B/MD430
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)25
-
Размер логистики - ширина (см)25
-
СертификацияОбязательный сертификат КНР
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
