Набор для ЧПУ Nema 23, шаговый двигатель 76 мм (двойной вал), TB6560 MD430, одноосевой драйвер и 5-осевая коммутационная плата для фрезерного станка с ЧПУ
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 01.02.2022

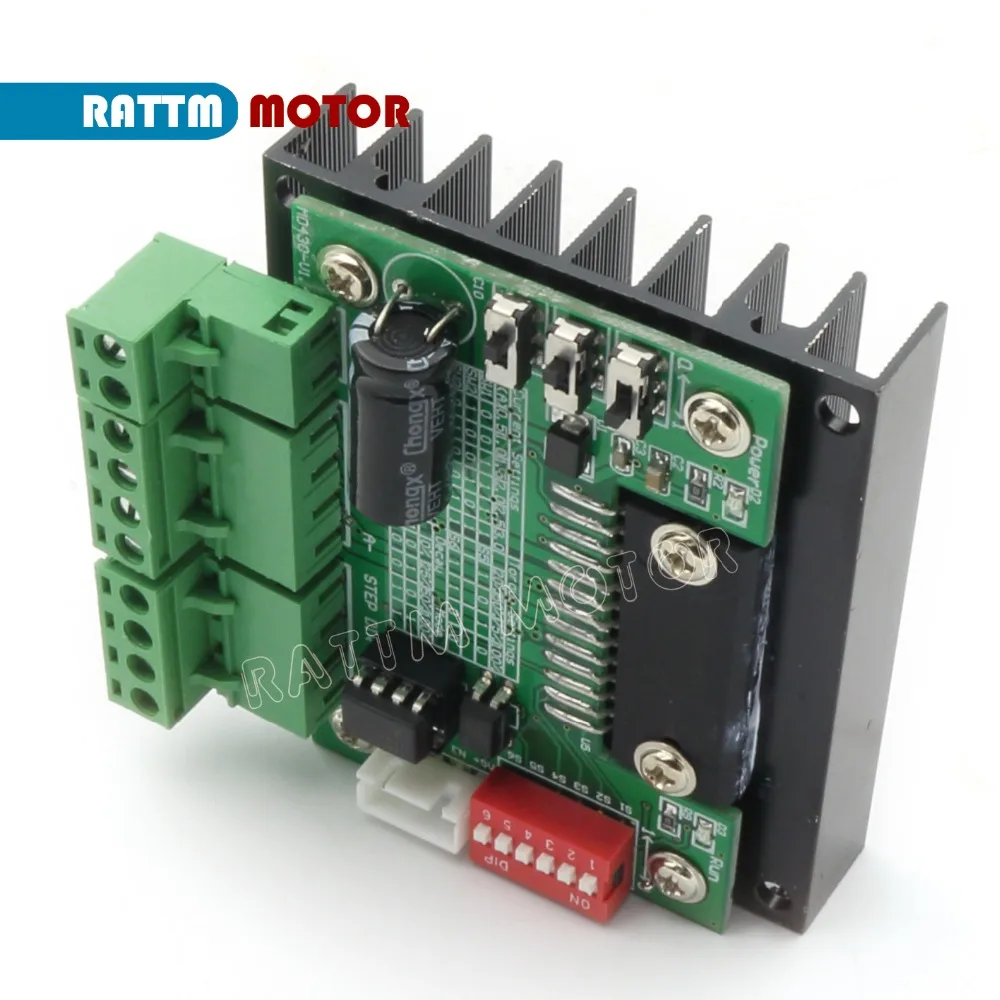

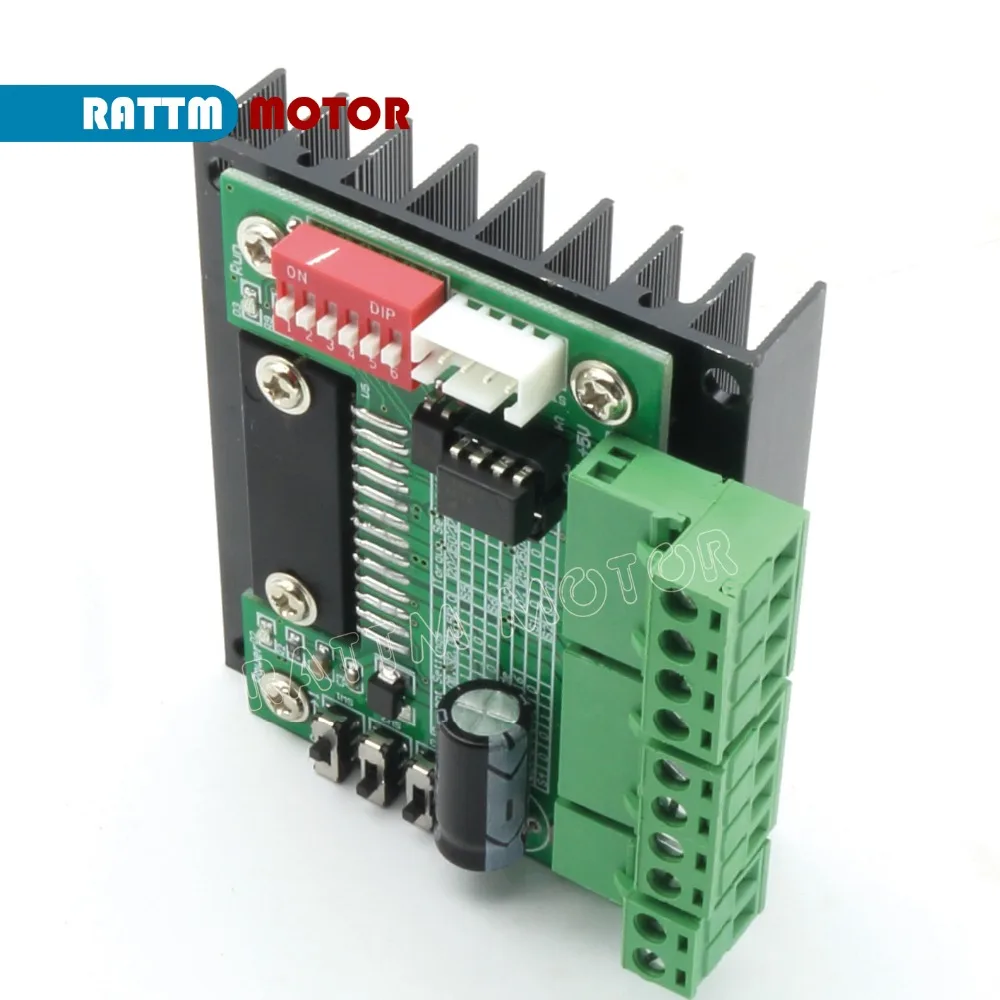

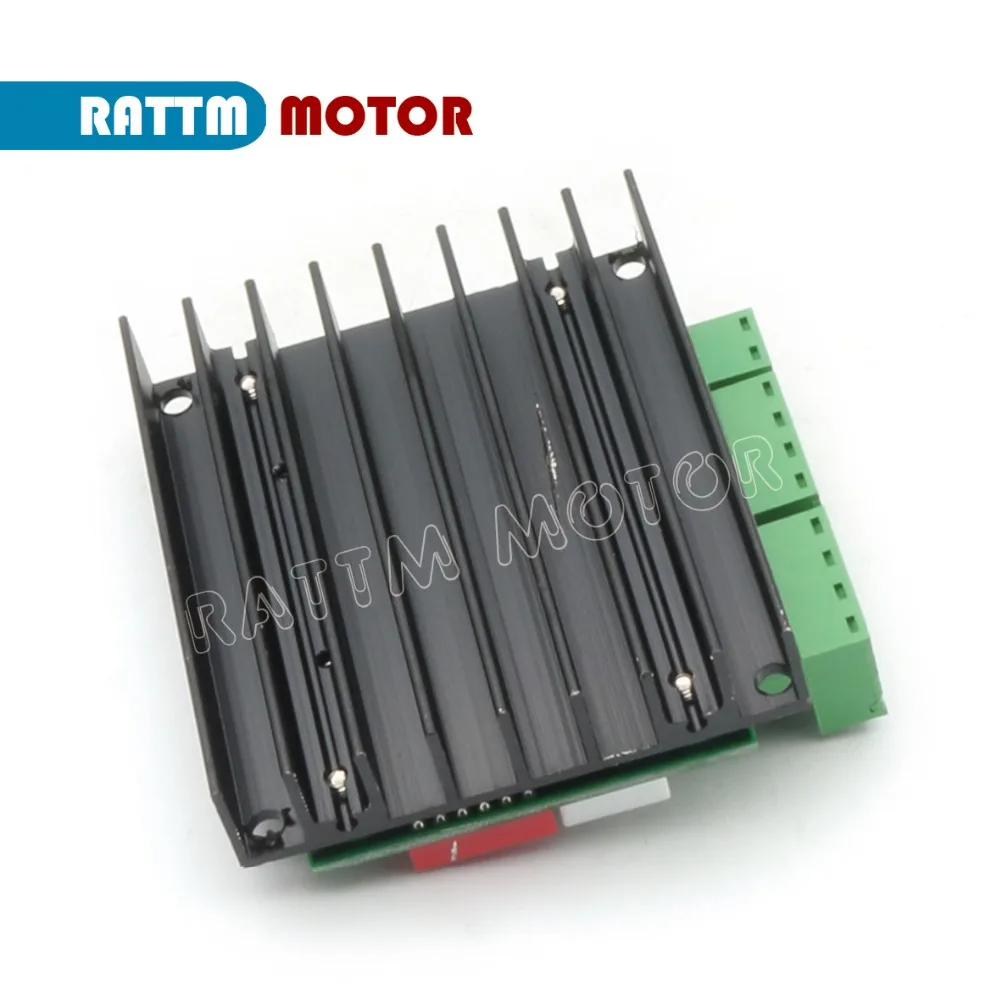

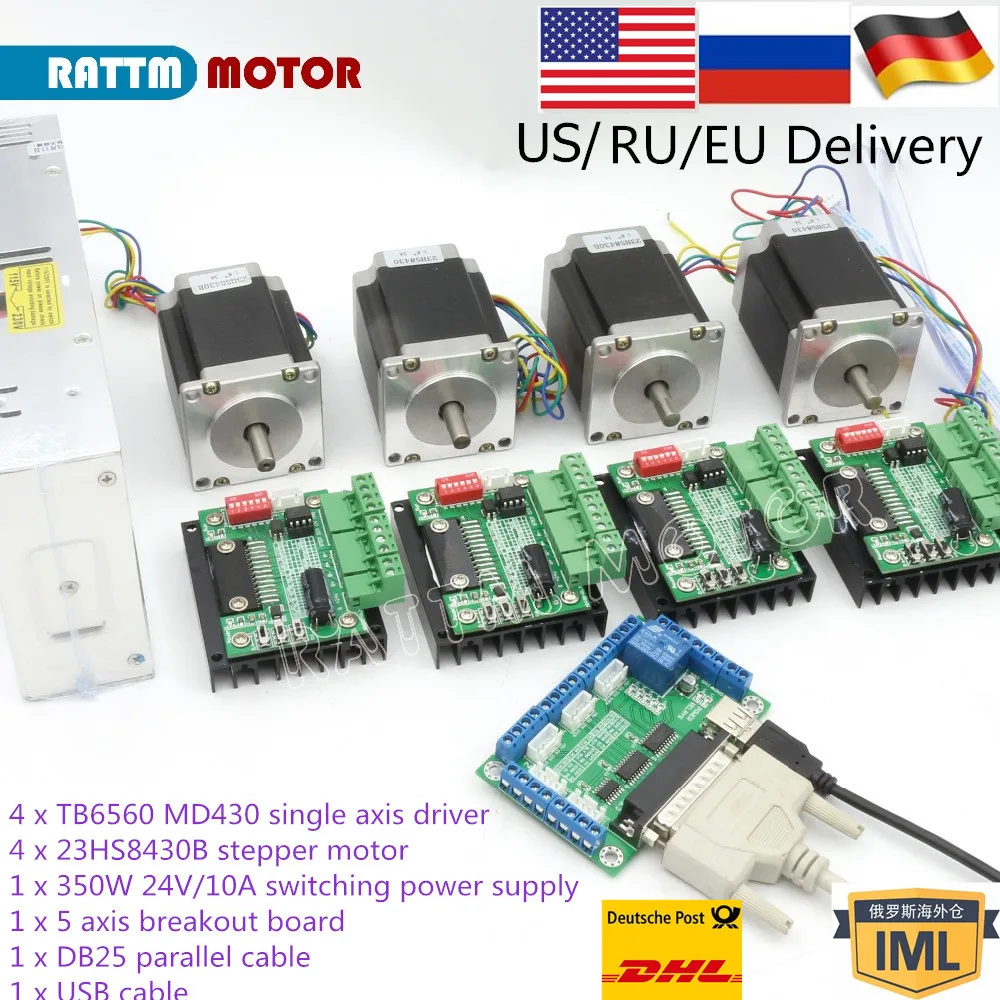

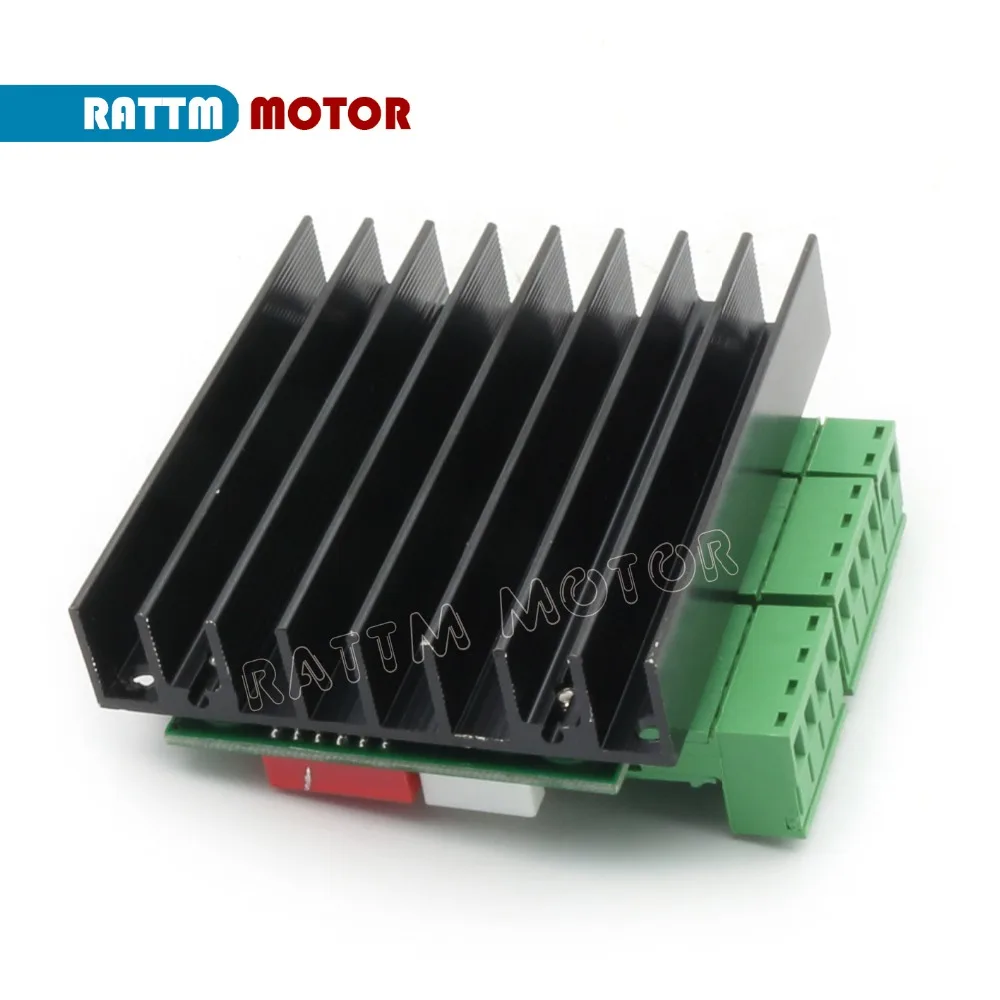

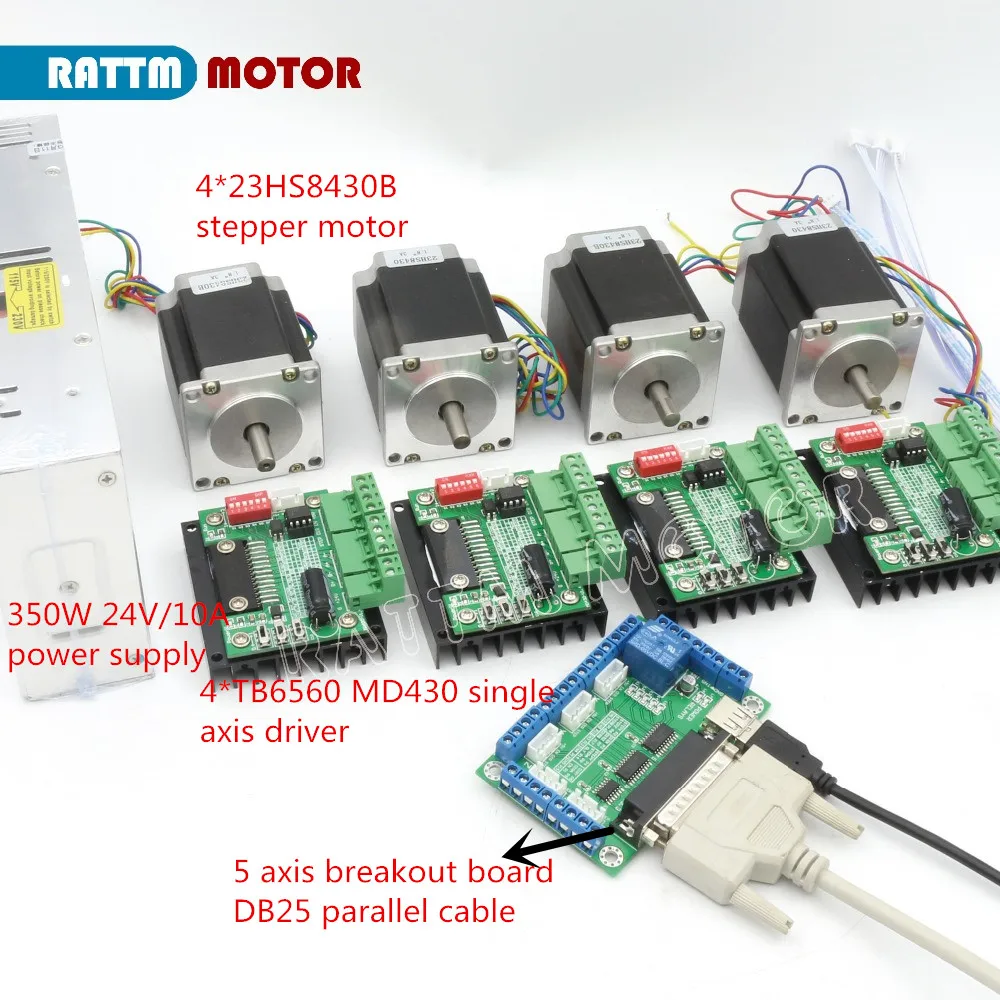

4 x TB6560 MD430 одноосевой драйвер
Шаговый двигатель 4 x 23HS8430B
Импульсный источник питания 1x350 Вт 24 В/10 А

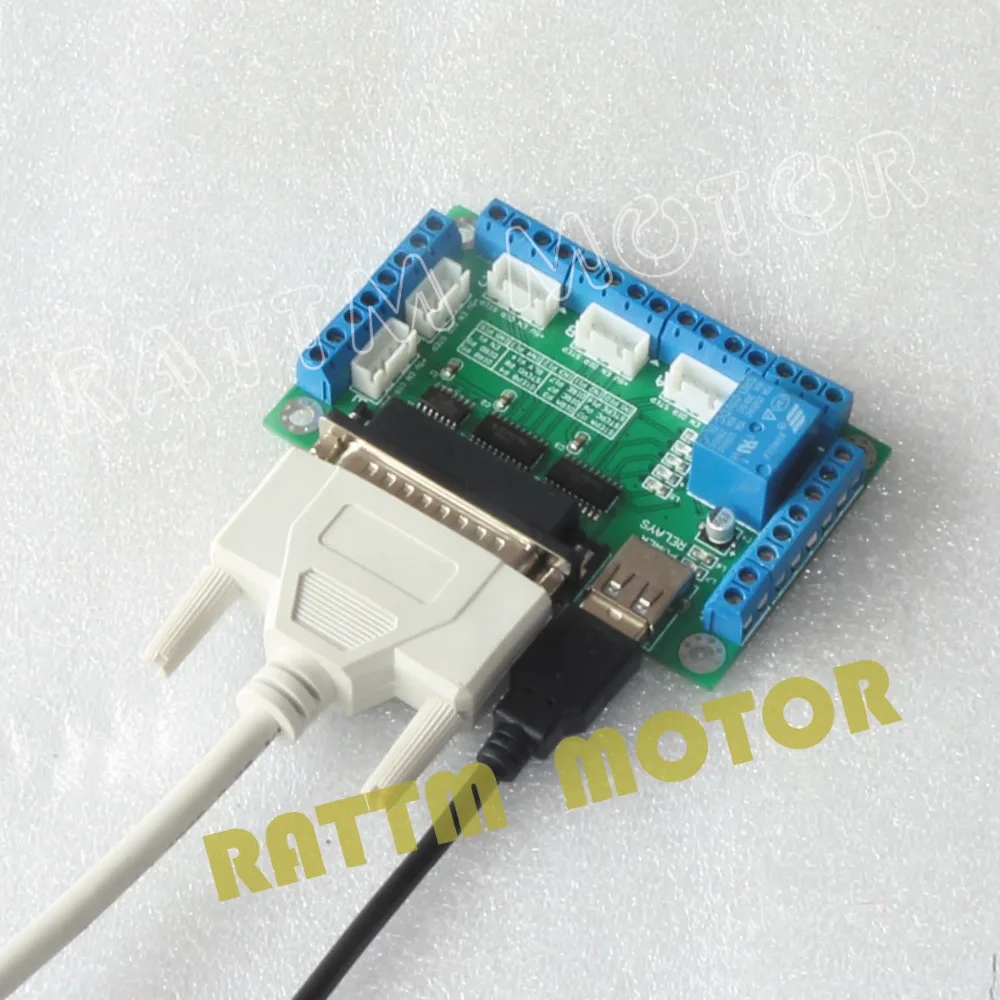

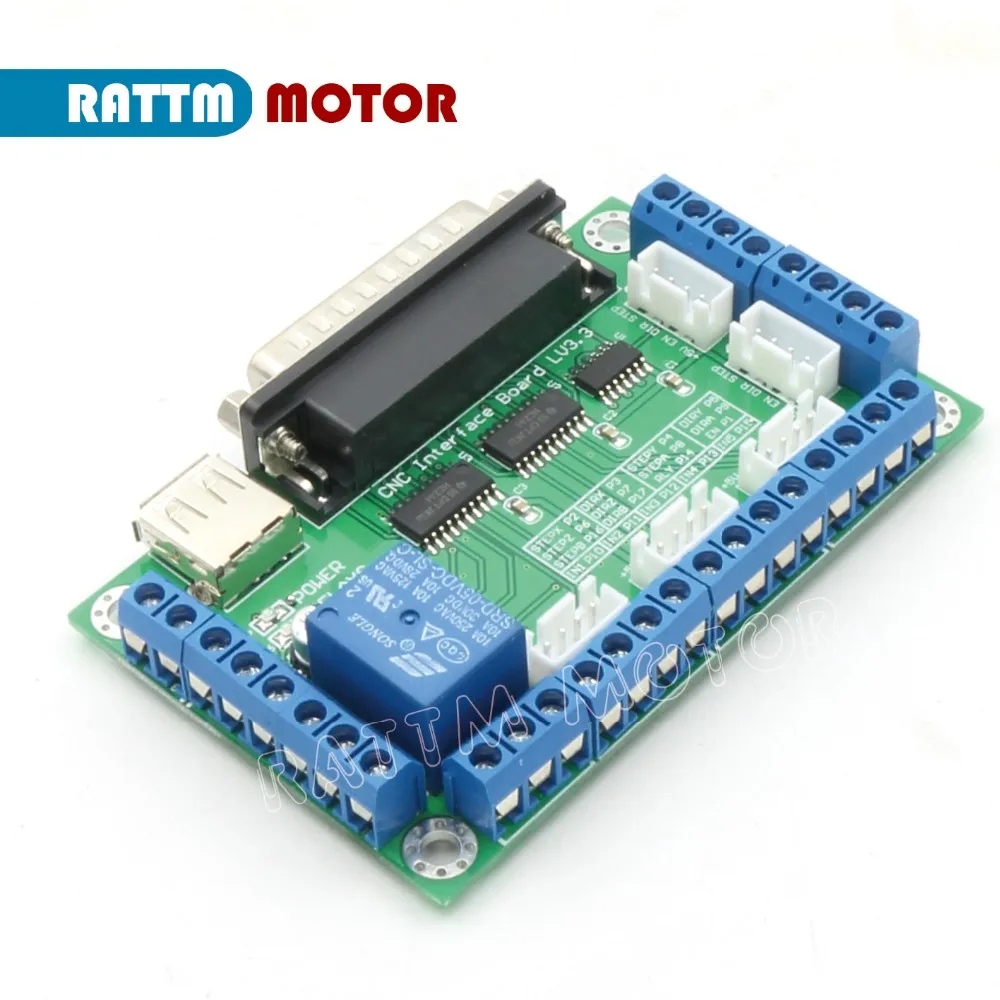

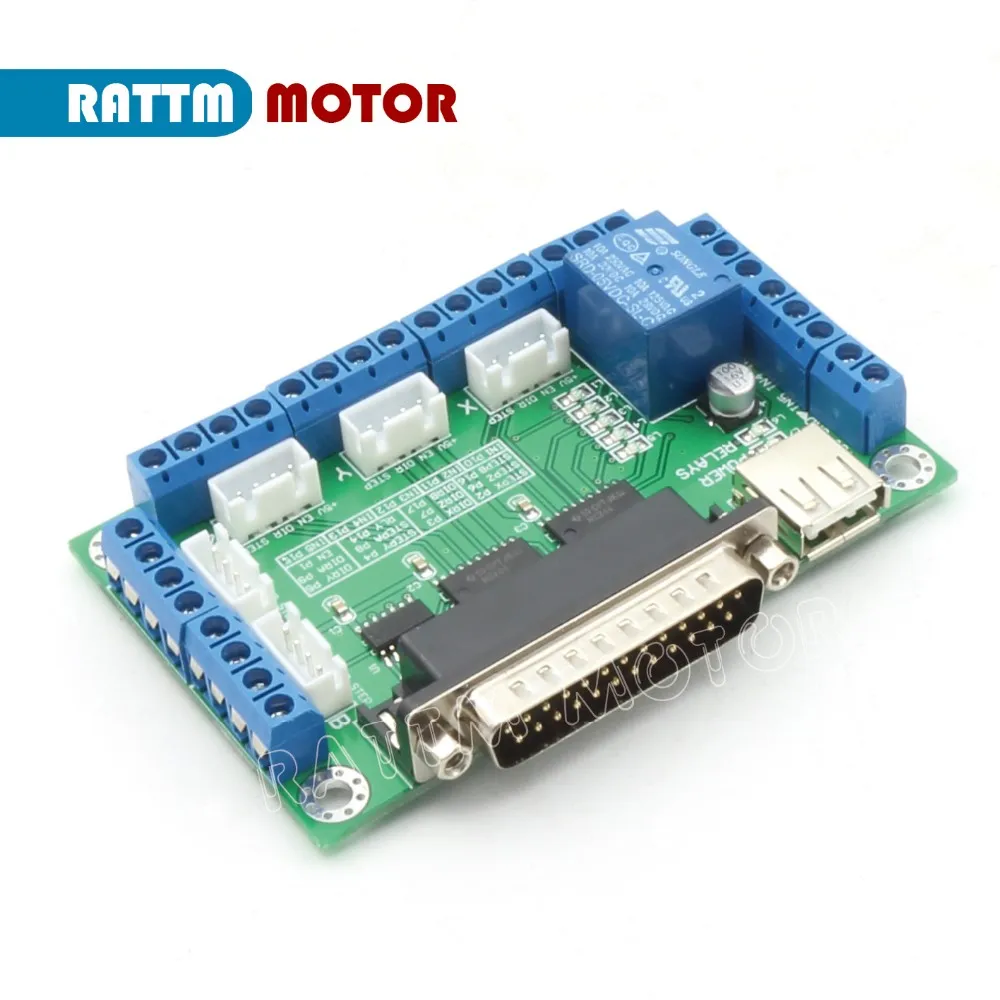

1x5 осевая коммутационная плата
Параллельный кабель DB25-1 шт.
1 x USB-кабель
Руководство пользователя на английском языке:
Https://drive.google.com/drive/folders/1t1VrEOo4s-Nc1lSvzpSQen_FgypG9YNF?usp=sharing

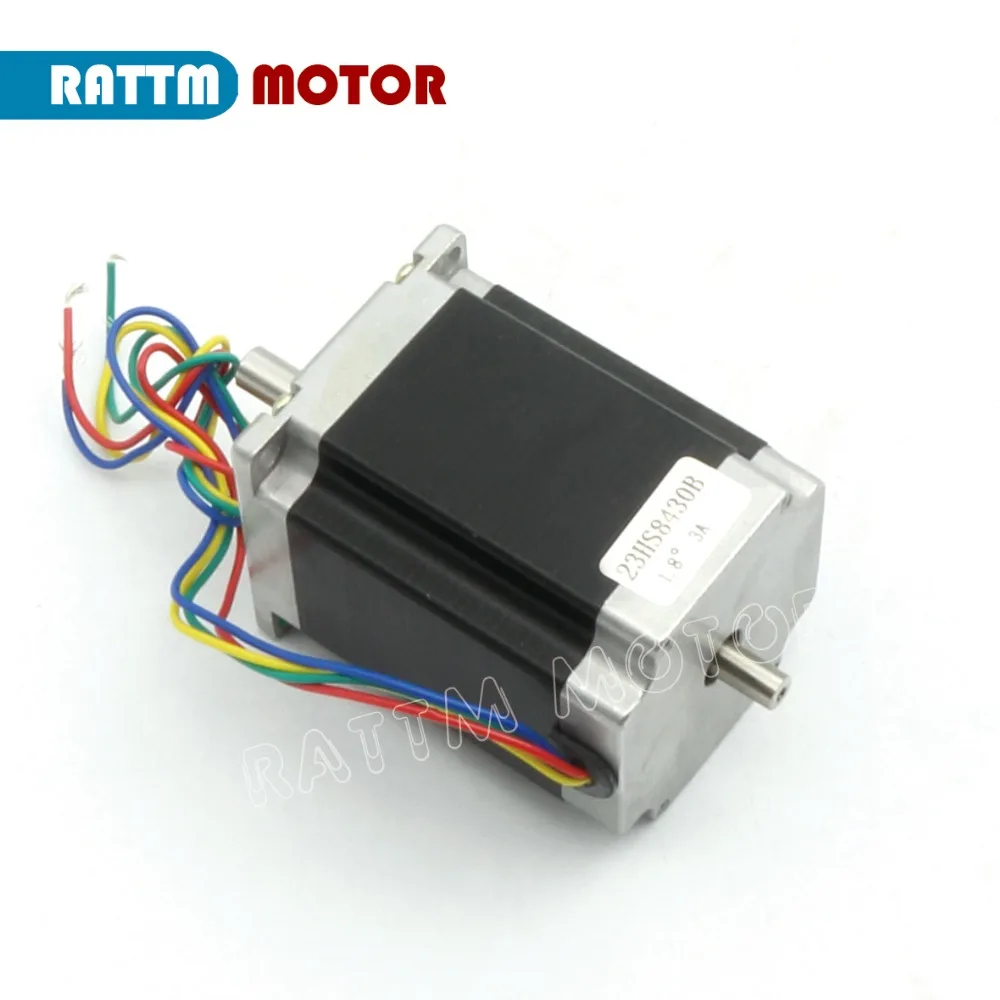

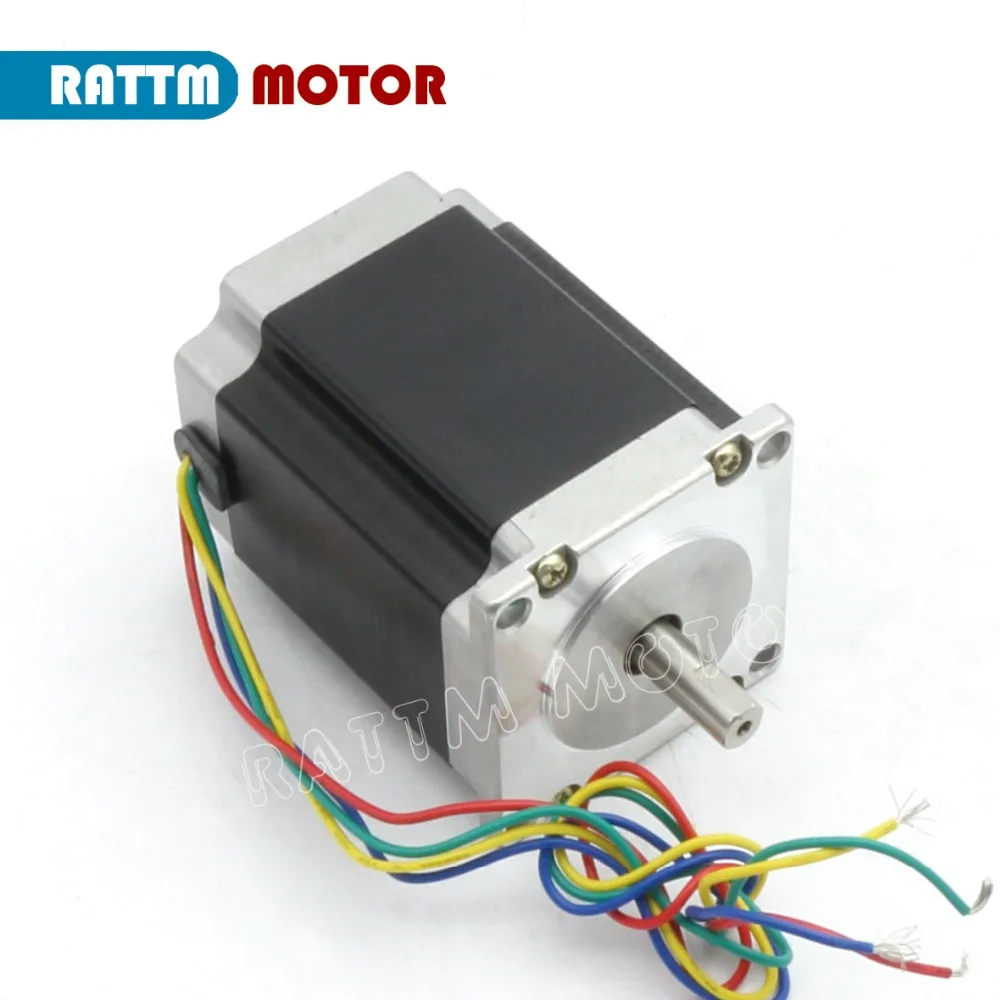

III. Шаговый двигатель
Общая Спецификация:
Точность угла шага: + - 5% (полный шаг, без нагрузки)
Точность сопротивления: + - 10%
Точность Индуктивности: + - 20%
Повышение температуры: максимум 80 град (номинальный ток, включение 2 фазы)
Температура окружающей среды ----------- 20 град ---- + 50 град
Сопротивление изоляции: 100ом мин, 500VDC
Прочность изоляции ---- 500 В переменного тока в течение одной минуты

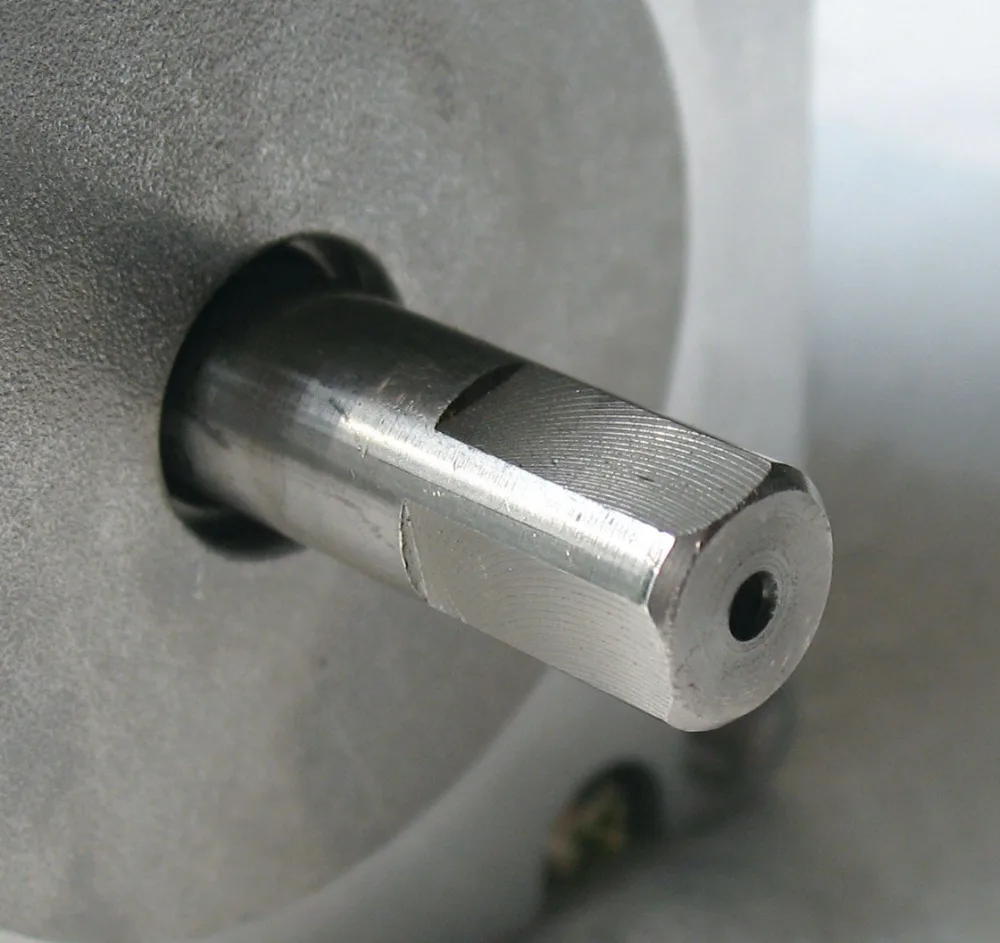

Техническое описание (23HS8430B,Передний вал диаметром 8 мм, Длина 21 мм, задний вал диаметром 6,35 мм и длиной 10 мм, 270oz-in или 18 кг. См удерживающий момент)
Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем изготовить.
Провода проводов двигателя:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-

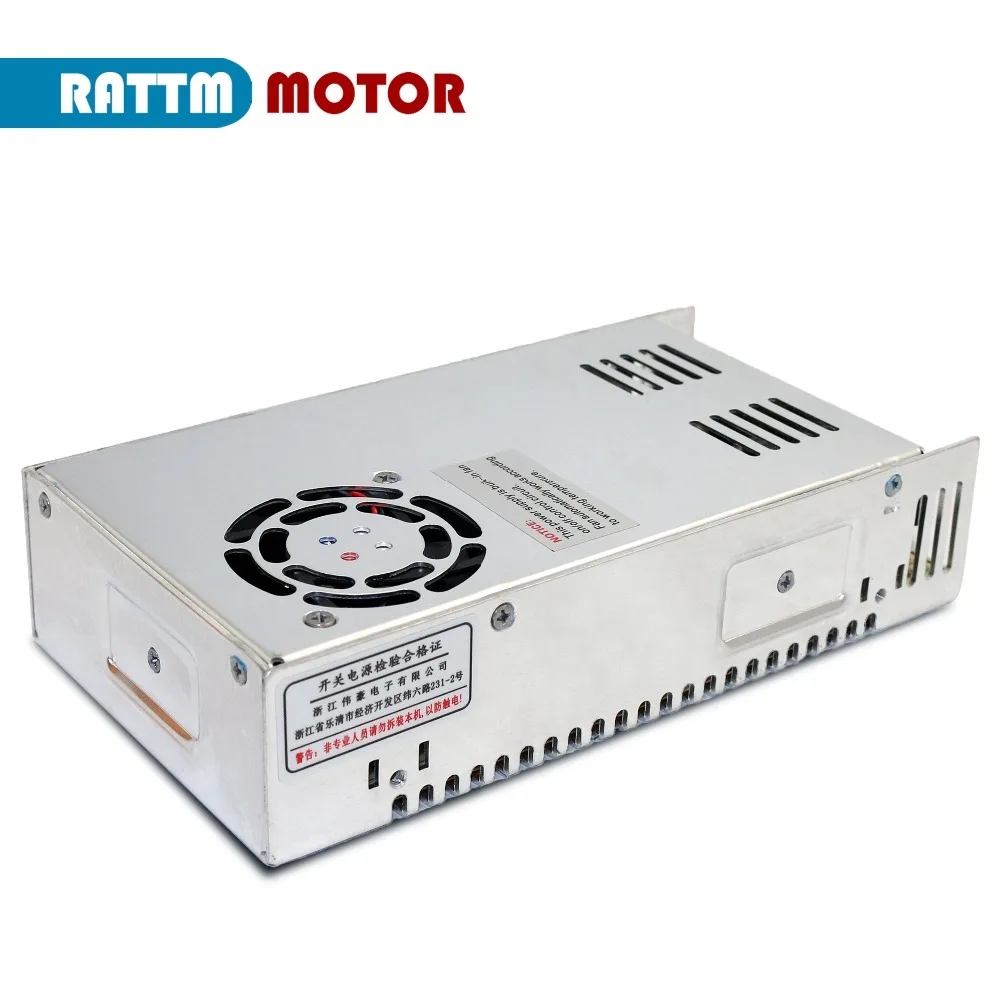

IV. Импульсный источник питания
350 Вт, вход: 100-120VAC или 200-240VAC,50/60Hz, выход: 24v/10 A, один выход, импульсный источник питания
-
ApplicationMilling Machine, Engraver Machine,CNC Routers
-
Breakout board5Axis CNC breakout board Mach
-
Driver Current3.5A
-
Driver Microstep256 microstep
-
Driver nameMD430
-
Driver Voltage12~34V
-
Motor size57x57x76mm
-
Motor wire4pcs
-
Name4 Axis CNC stepper motor controller kit
-
Power supply350W 24V/14.6A
-
Вес логистики6.600
-
Каждая упаковка1
-
Крутящий Момент270 oz-in/180N.cm
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер модели23HS8430B/MD430
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)25
-
Размер логистики - длина (см)35
-
Размер логистики - ширина (см)30
-
СертификацияОбязательный сертификат КНР
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
