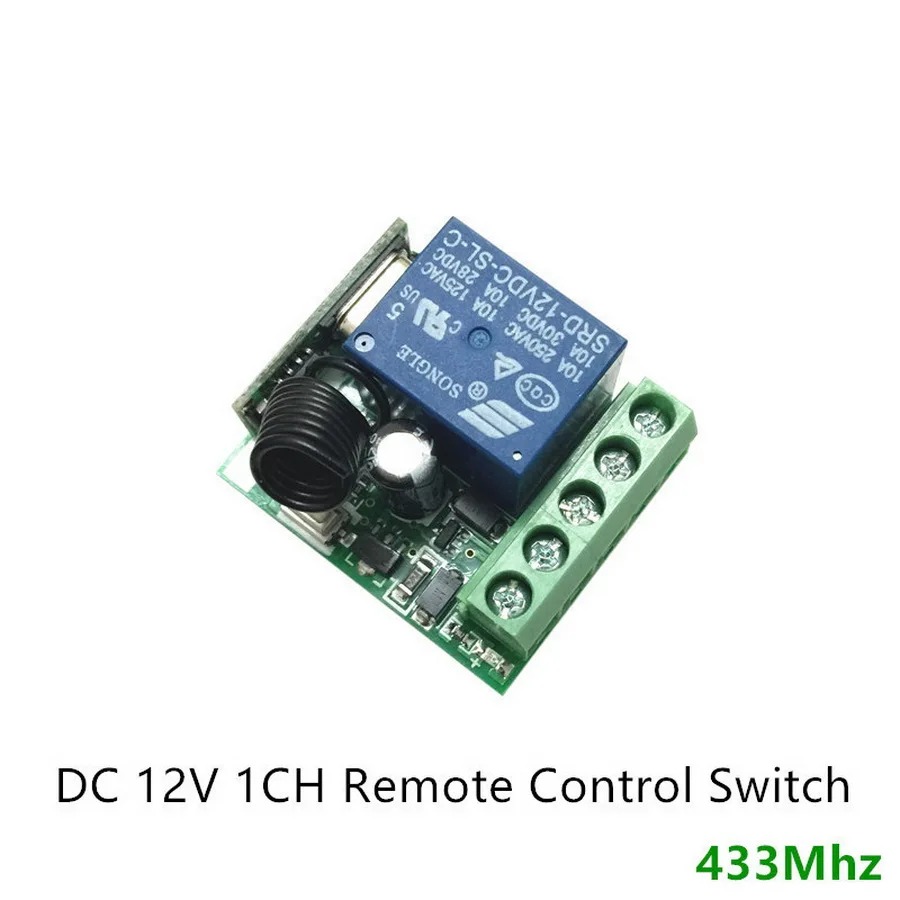

Dhl или fedex 50 шт. 433 МГц Универсальный беспроводной пульт дистанционного управления Переключатель DC12V 10A 1CH релейный модуль приемника с радиочастотным пультом

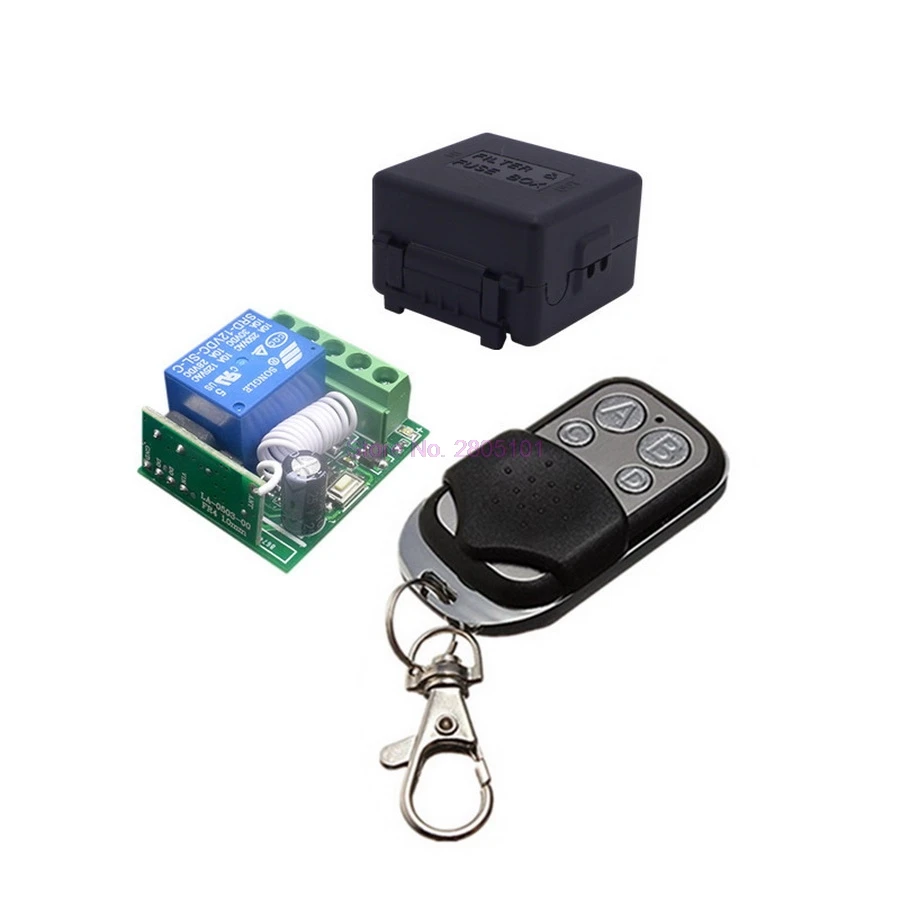

Упаковка включает:

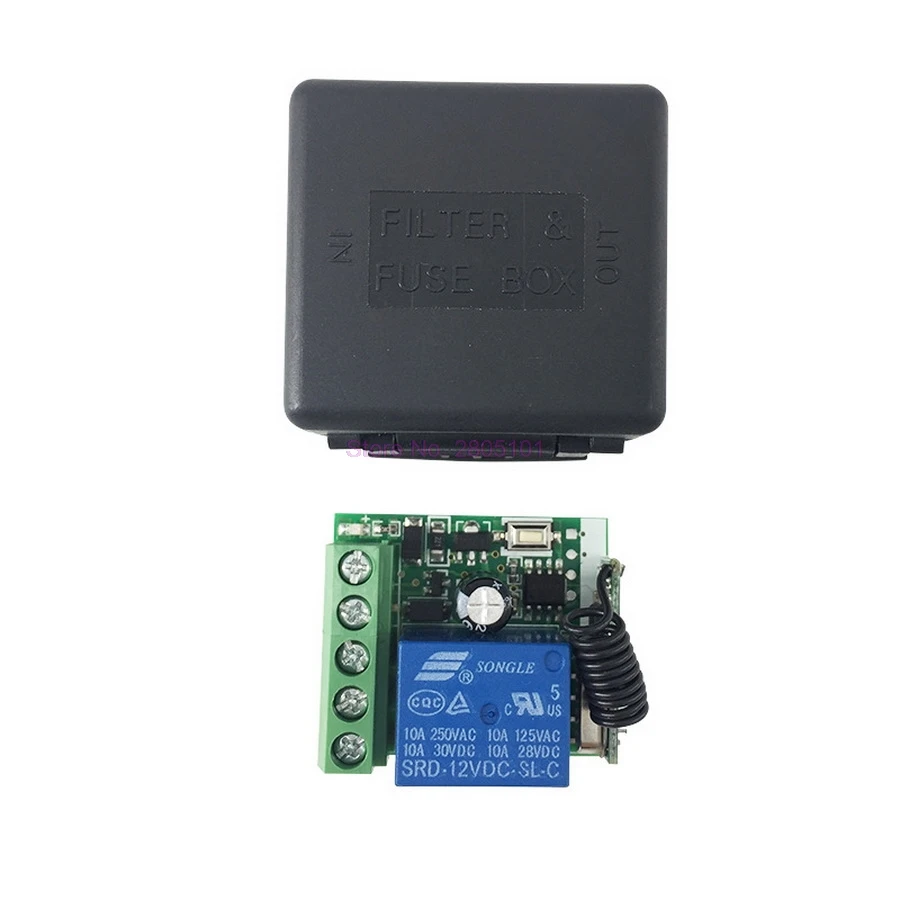

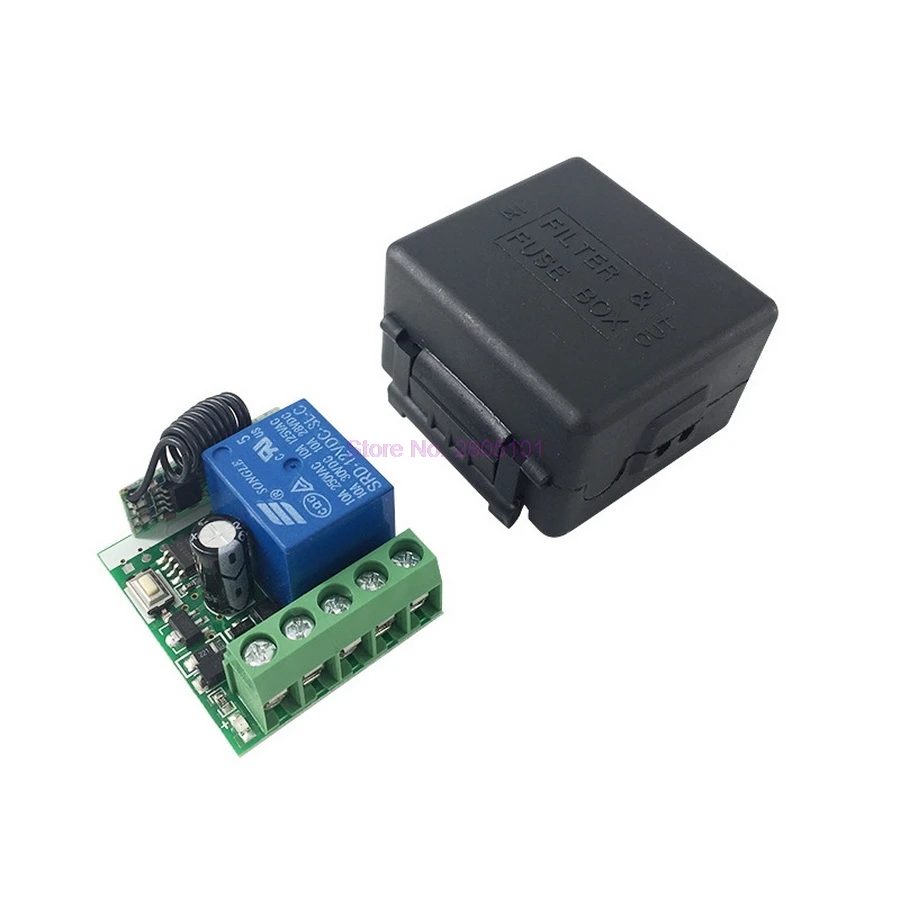

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 1 шт. (включая батарею)

Технические данные:

Входная мощность: DC10V-14V

Ток в режиме ожидания: <5 мА

Частота RF: 315 м или 433 м

Режим работы RF: супергетеродинный

Чувствительность приема:> 97dbm

Расстояние передачи:> 100 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 20 шт.

Поддержка удаленного типа: код обучения

Режим работы: Мгновенный, тумблер, задержка времени блокировки (5S, 10 s, 15 s)

Тип проводки: стационарный терминал

Выходной терминал: нет, NC, COM

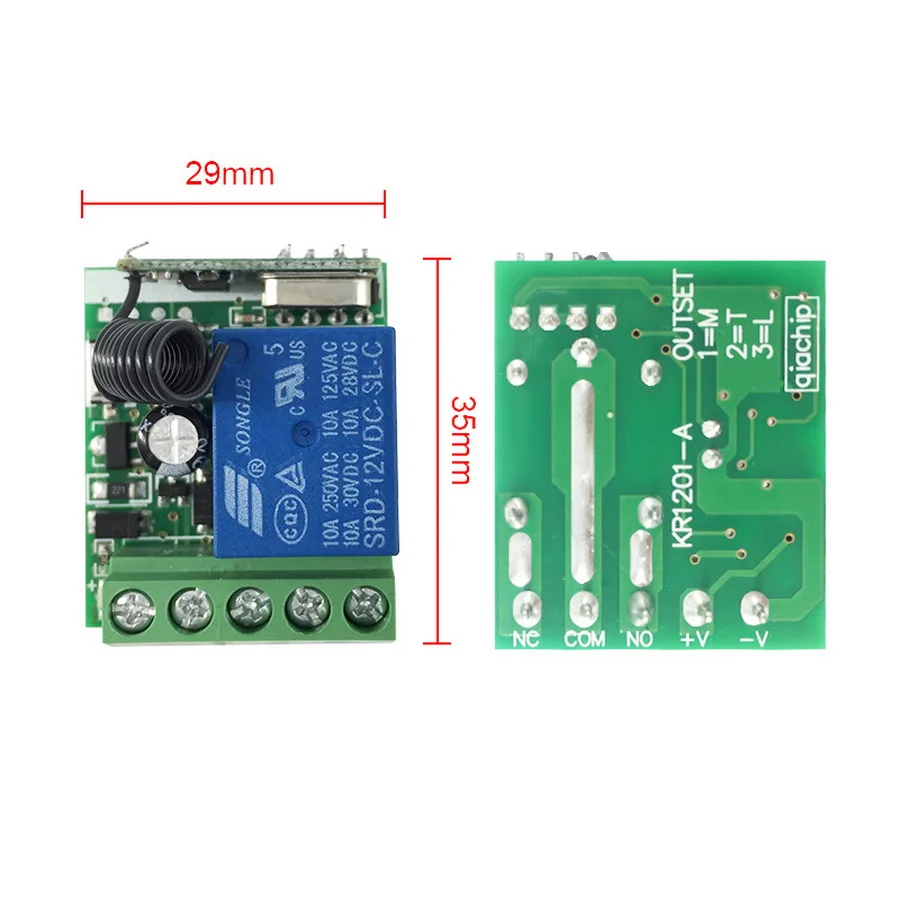

Размер печатной платы: 35*30*18 мм (Д, Ш, в)

1201 APCB

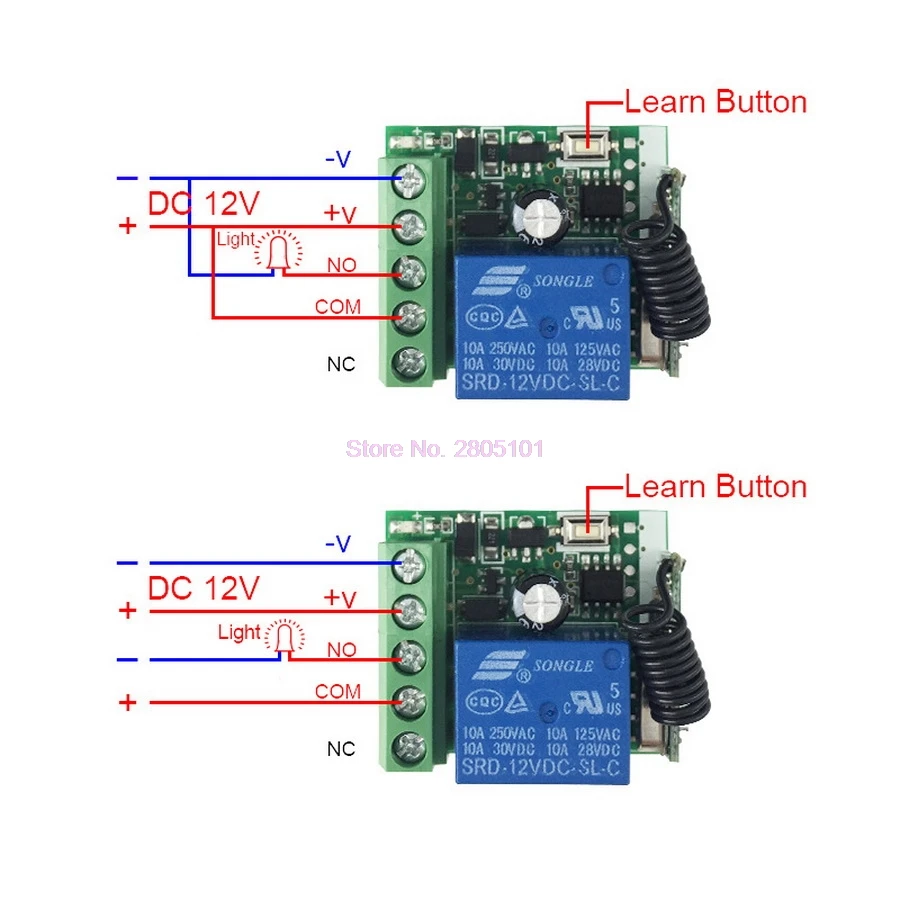

Схема проводки 1:

+ V: 12 V + вход;

-В: 12В-вход;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие;

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.

Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.

Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5S или 10 s или 15 s, реле отключается автоматически.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.

После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.

Подождите немного, светодиод будет выключен, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения

Подождите немного, светодиод будет выключен, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».

Например: Кнопка A = ON, кнопка B = OFF

Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.

Нажмите кнопку дистанционного управления A.

Светодиодная вспышка 5 раз.

Нажмите кнопку дистанционного управления B.

Светодиодная вспышка 5 раз.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

A = ON, B = OFF.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.

Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.

Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.

Светодиодный индикатор будет выключен.

Нажмите кнопку дистанционного управления, светодиод мигает и выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Примечание: система может хранить 20 шт. пультов дистанционного управления, если пульт получит более 20 шт., исходный пульт дистанционного управления будет потерян.
