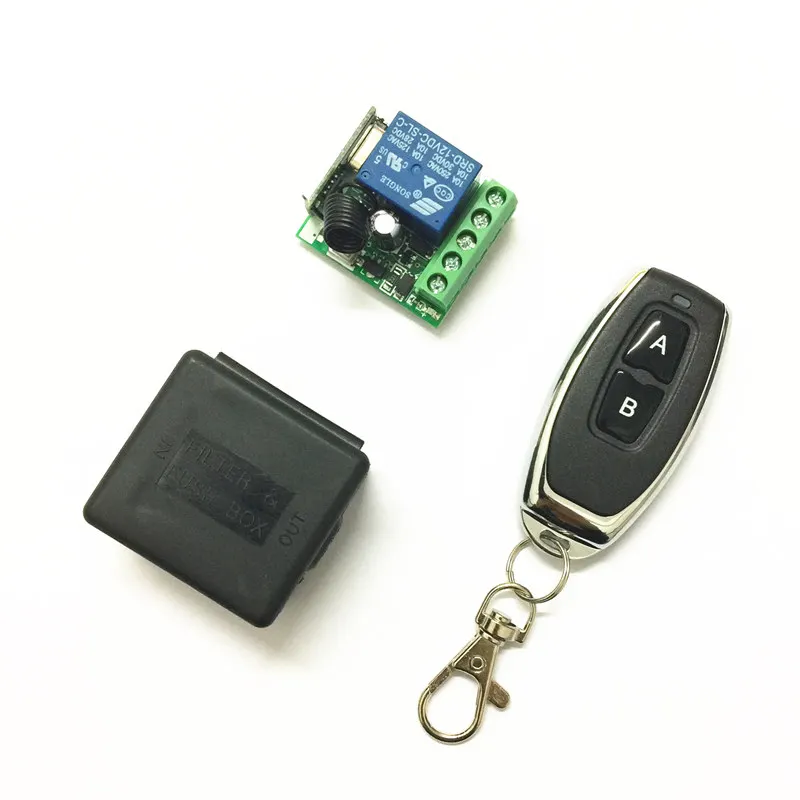

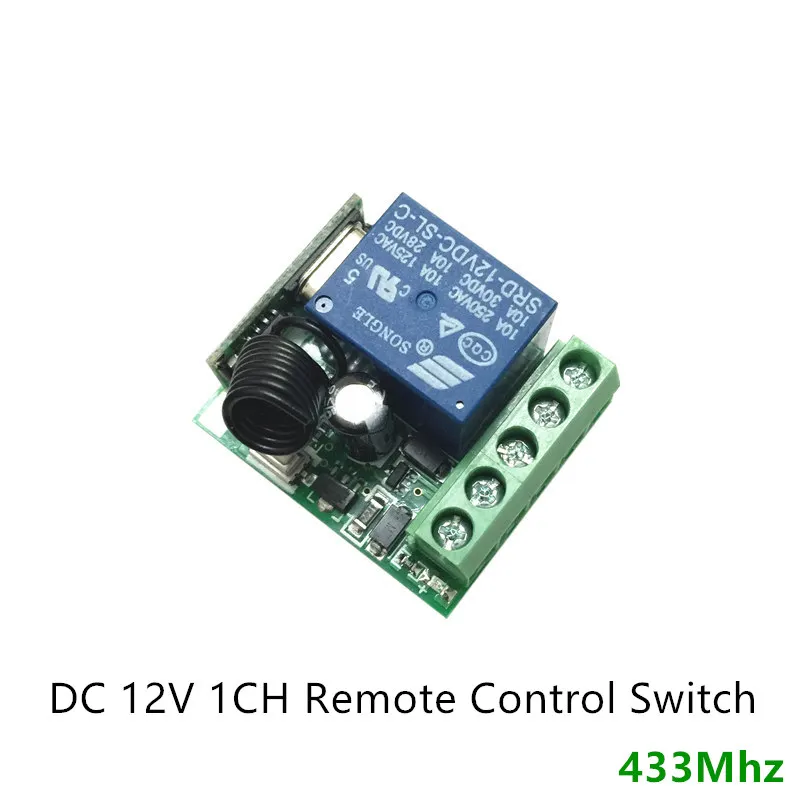

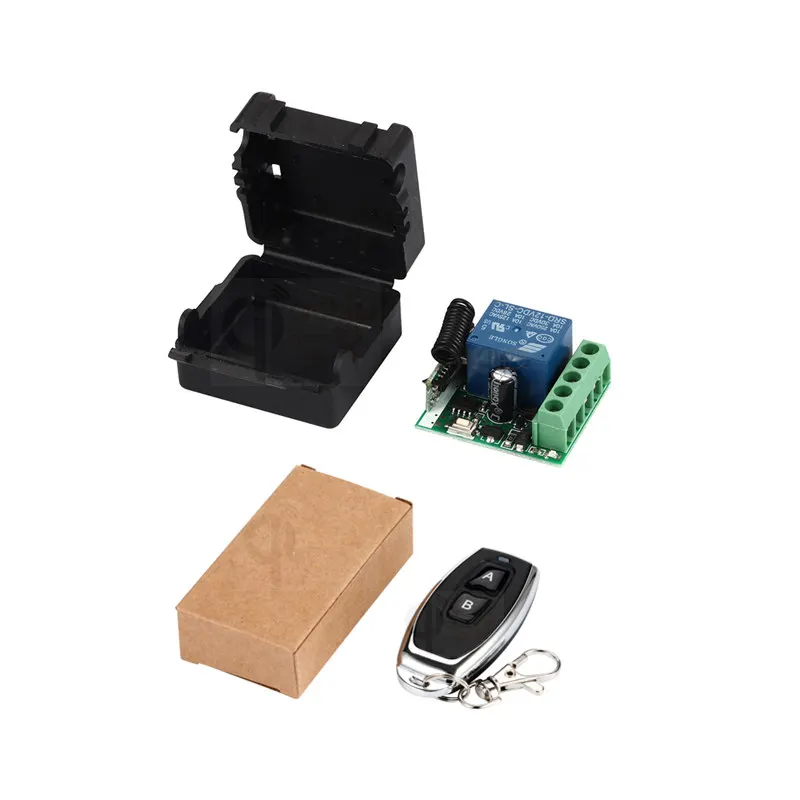

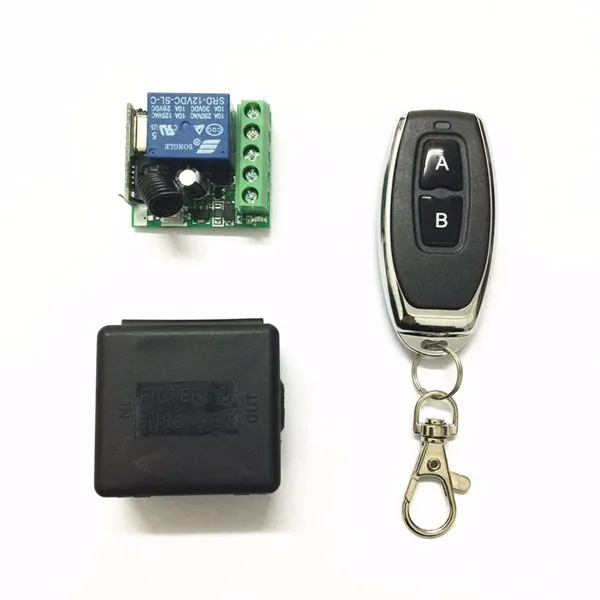

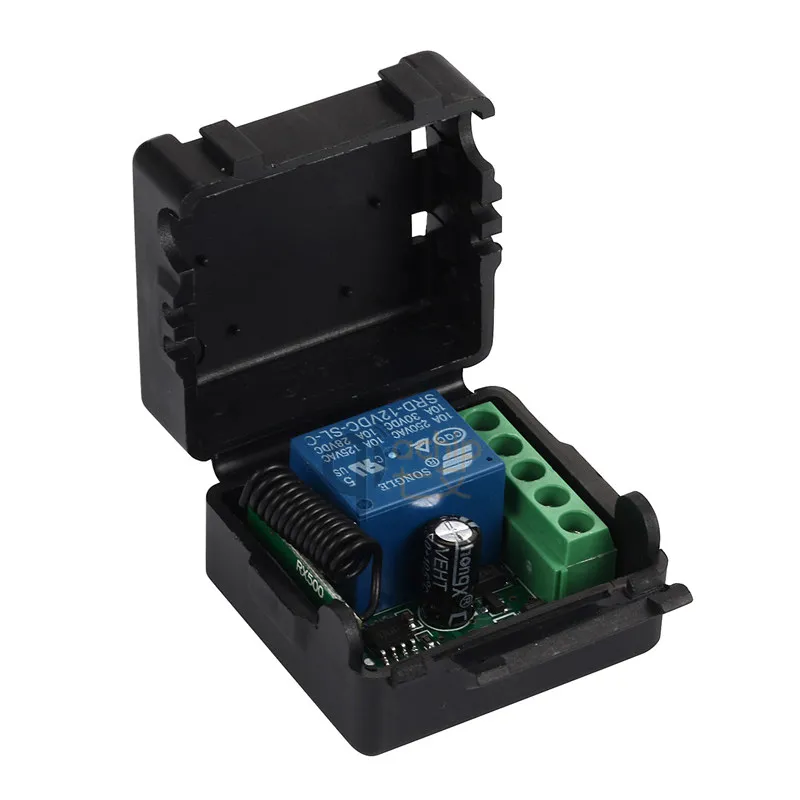

Универсальный беспроводной пульт дистанционного управления QIACHIP, 433 МГц, 12 В постоянного тока, 1 канал, релейный модуль приемника, радиопередатчик, 433 МГц, пульт дистанционного управления s

Технические данные:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

Частота RF: 315M или 433M

Режим работы RF: Супергетеродин

Чувствительность приема: >97 дБм

Расстояние передачи:>100 м (открытое пространство)

Режим декодирования: декодирование программного обеспечения MCU

Удаленное Хранение: 25 шт

Поддержка удаленного типа: Обучающий код, фиксированный код (можно разработать непрерывный код)

Режим работы: Мгновенный, переключение, время фиксации (5s ,10 с, 15 с)

Тип проводки: фиксированная клемма

Выходной терминал: NO , NC , COM

Размеры печатной платы: 35*30*18 мм (Д, Ш, в)

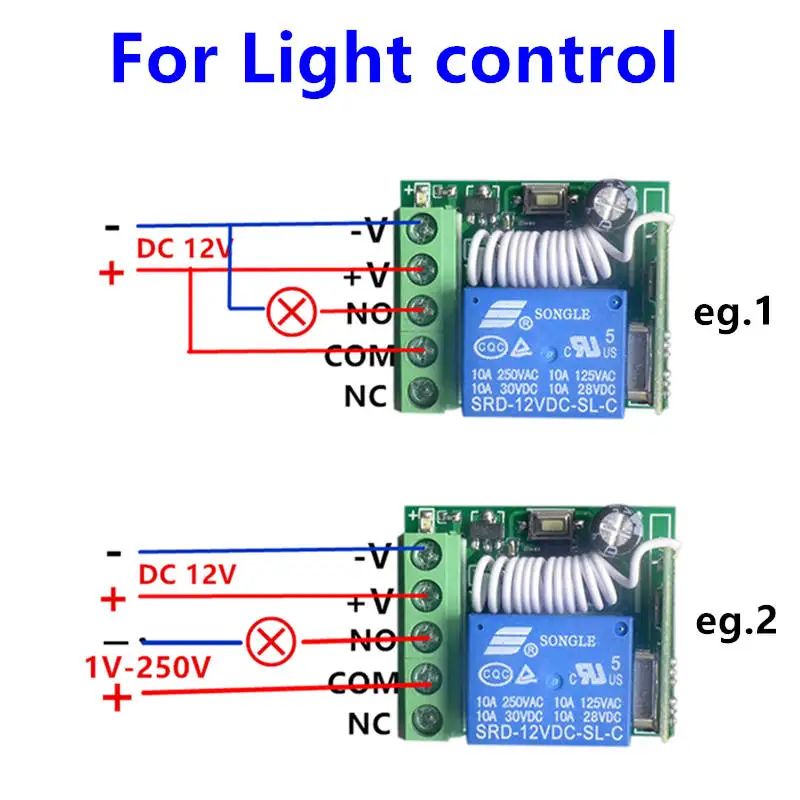

Схема подключения 1:

+ В: 12 В + вход;

-В: 12 В-вход;

НЕТ: выход, нормальный открытый;

COM: выход, общий;

NC: выход, нормальное закрытие;

О режиме работы:

Мгновенное:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.

Переключатель:Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле отключается.

Фиксация:Нажмите кнопку A, реле подключается, нажмите кнопку B, реле dis-connect.

Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, с момента отключения кнопки дистанционного управления, через 5s или 10s или 15s реле отключается автоматически.

Очистка кода:

Нажмите кнопку обучения на приемниках 8 раз, коды будут очищены.

После очистки кода пульт дистанционного управления больше не работает.

Изучение кода: (моментально)

Нажмите кнопку обучения на приемнике один раз, он переходит в мгновенный режим настройки.

Подождите немного светодиодный выключится, он переходит в обучающее состояние.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение успешно выполнено.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он переходит в режим настройки переключения

Подождите немного светодиодный выключится, он переходит в обучающее состояние.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение успешно выполнено.

Изучение кода: (блокировка)

Примечание: Когда вы выбираете режим блокировки, чтобы узнать больше пульта дистанционного управления, вам нужно выучить две разные кнопки, первый раз узнаете для «Вкл», второй раз учился за "ВЫКЛ".

Например: Кнопка A = ВКЛ, кнопка B = ВЫКЛ

Нажмите кнопку обучения на приемнике три раза, он переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать и погаснет.

Нажмите кнопку дистанционного управления A.

Светодиодная вспышка в 5 раз.

Нажмите кнопку B.

Светодиодная вспышка в 5 раз.

Через 3 секунды светодиодный индикатор снова загорится, обучение успешно выполнено.

A = вкл., B = ВЫКЛ.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед, время в течение 5 секунд.

Нажмите кнопку обучения на приемнике в пятый раз, время задержки на 10 секунд.

Нажмите кнопку обучения на приемнике в шестой раз, время задержки на 15 секунд.

Светодиодный индикатор будет выключен.

Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.

Через 3 секунды светодиодный индикатор снова загорится, обучение успешно выполнено.

Примечание: система может хранить 25 шт. пультов, если пульт больше 25 шт., первоначальный пульт дистанционного управления будет потерян.
